Construcción de Estructuras con Tallarines

Los ingenieros civiles diseñan estructuras tales como edificios, presas, autopistas, puentes, montañas rusas, túneles, rascacielos y estadios, entre otros muchos. Es importante que estas estructuras estén sólidamente construidas para que puedan ser utilizadas por la gente sin riesgo. La construcción de puentes utilizando fideos secos de espagueti como material principal permite hacerse una idea de lo que es ser un ingeniero, aplicando principios teóricos de la ingeniería a un proyecto de construcción real.

Objetivos del Proyecto

Los estudiantes diseñan y construyen puentes utilizando espagueti crudo como material principal con el objetivo de maximizar la cantidad de peso que el puente puede soportar. Este tipo de actividad es común en instituciones educativas.

• Objetivo General: Construir un puente de tallarines, aplicando los conocimientos de estática, resistencia de materiales y análisis estructural.
• Objetivos Específicos:
  • Diseñar y construir un puente de tallarines para que soporte una carga mínima, por ejemplo, de 200N.
  • Participar en concursos de diseño y construcción de puentes de tallarines.

Principios Fundamentales de Ingeniería Estructural

Las estructuras deben soportar esfuerzos y transmitir esas cargas al suelo, garantizando así su función estático-resistente. En el caso de los puentes, la gravedad tiene un impacto profundo. Es fundamental conocer la resistencia y la fuerza que será aplicada en el proyecto, ya que las cargas de un puente cambian a menudo. Existe una relación directa entre el peso del puente y su fuerza.

Agregar más pasta al puente durante la construcción, si se hace correctamente, debe añadirle fuerza; sin embargo, también le añade más peso. Cuanto más pesado sea el puente, más probable es que se derrumbe al agregarle peso extra, lo que subraya la importancia de un diseño eficiente y ligero.

Diseño y Materiales para Puentes de Tallarines

Propiedades del Material

El espagueti seco es muy frágil y se rompe con facilidad, pero al pegar los fideos juntos para crear diferentes figuras, es posible construir un puente a escala capaz de soportar una cantidad de peso sorprendente.

Consideraciones de Diseño

La forma en que se diseñe el puente afectará profundamente su resistencia total. Es recomendable:

• Diseñar el puente en una hoja de papel cuadriculado primero.
• Cubrir el papel con una película de plástico transparente y usarla como plantilla para el ensamblaje.
• Incorporar en los diseños alguna forma de patrón de construcción/ensamblaje que haga los lados y la parte inferior del puente más fuertes.

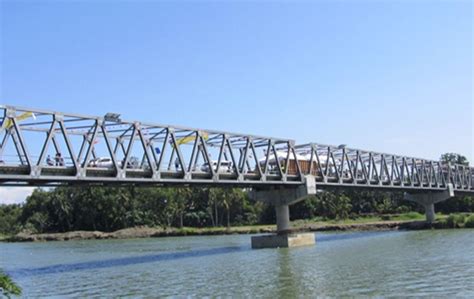

• Para inspirarse, observar ejemplos de diseños de puentes de celosía, ya que las celosías son vigas de soporte en forma de triángulo que se adhieren a la estructura principal del puente.
• Tener en cuenta que las celosías rectangulares, aunque funcionales, disminuirán drásticamente el peso o la carga que el puente puede aguantar en comparación con las triangulares.
• Crear un balasto (la base del puente) grueso y plano pegando varias capas de espagueti entre sí.
• Si se busca una resistencia óptima, considerar dejar la capa media del balasto de pasta sin pegar, en función del diseño específico.
• Recordar que cuanto más larga sea la distancia que debe abarcar el puente, más difícil será redistribuir el peso de un área a lo largo de toda la estructura.

Selección del Pegamento

El tipo de pegamento que se utilice es crucial para el éxito o el fracaso del puente. La elección debe ser estratégica:

• El pegamento regular (a base de agua) no es una buena elección, ya que suaviza la pasta al aplicarlo y tarda mucho en secarse.
• El pegamento para aviones a escala y el pegamento caliente (aplicado con pistola) son fáciles de usar, pero son un poco más flexibles al secarse, lo cual no es ideal para reforzar las uniones del puente. Al usar pegamento caliente, ten cuidado de no cocinar los espaguetis.
• La resina epoxi, aunque puede ser más complicada de manejar, es la solución ideal para maximizar la fuerza del puente. Se seca con firmeza y proporcionará el mejor soporte para las uniones, siendo el agente más fuerte para pegar si se busca soportar grandes cantidades de peso.

Es importante usar la menor cantidad de pegamento posible para unir las piezas de espagueti y considerar las ventajas y desventajas de los distintos tipos de pasta.

Proceso de Construcción y Montaje

Para la construcción, se suelen organizar a los participantes en grupos. Primero, se debe construir una estructura que simule el terreno a ambos lados del puente, que puede ser simplemente dos mesas de igual altura o una estructura de madera diseñada para tal fin.

Una vez diseñadas las partes, se adhieren las vigas entre sí con pegamento y se fijan firmemente las celosías construidas a cada lado del balasto y a las celosías del otro lado, creando una estructura cohesiva.

Pruebas y Análisis de Resistencia

Preparación del Entorno de Prueba

Se prepara una estación de prueba colocando dos apoyos (por ejemplo, pupitres) a una distancia determinada, como 18 pulgadas (46 cm), que servirá de luz para el puente. Se colocan hojas de periódico en el suelo para recoger los restos de pasta en caso de fallo estructural.

Aplicación de Peso y Evaluación

Se sugiere que los grupos traigan sus puentes a la estación de prueba para verificar que la longitud sea adecuada. Para probar el puente, se coloca sobre la estructura de soporte. Hay dos métodos principales para aplicar el peso:

1. Colgar un recipiente liviano debajo del centro del puente.
2. Colocar el peso directamente sobre el balasto del puente.

El tamaño y la densidad de los objetos pesados dependerán del tamaño del puente. Para puentes pequeños, las monedas pueden funcionar como objetos pesados. Se deben colocar los objetos pesados en el recipiente poco a poco, con cuidado de no agitar el puente o balancear el recipiente. Finalmente, el puente cederá al haber agregado demasiado peso.

Análisis Post-Prueba e Iteración

Después de la falla, es crucial analizar los resultados:

• ¿Qué funcionó bien en el diseño?
• ¿Qué no funcionó bien?
• ¿Qué materiales adicionales podrían ser útiles para futuras construcciones?

Este análisis conduce a un proceso de iteración, donde se realizan alteraciones menores a los materiales o ajustes en la forma en que se construyó el puente. El objetivo es construir un puente más fuerte, capaz de aguantar más peso. Como cualquier buen experimento científico, se requiere un poco de ensayo y error.

Concursos de Puentes de Espagueti

Varias escuelas, distritos escolares, museos de ciencia, universidades y grupos de ingeniería llevan a cabo concursos de construcción de puentes de espagueti. Estos concursos a menudo tienen varias categorías para diferentes tipos de puentes y presentan reglas únicas sobre materiales autorizados, limitaciones de tamaño y tipo de pesos a utilizar. Es fundamental leer y seguir todas las reglas con cuidado.

Cada concurso puede tener un sistema diferente para colocar el peso y determinar la falla del puente. Además, algunos concursos exigen construir el puente en el lugar, mientras que otros permiten llevar un puente ya construido.

Consejos Adicionales y Medición de Peso

Para la inspiración, se puede observar puentes reales de todo el mundo, ya que son hazañas únicas de ingeniería, cada uno construido con especificaciones muy exactas. Al determinar cuánto peso aguanta el puente, no se debe olvidar incluir el peso del recipiente utilizado para colocar los objetos pesados. Si se desea pesar el puente mismo (lo cual es opcional y se hace generalmente como método instructivo), en lugar de colocarlo directamente en la báscula, se puede colocar sobre un objeto estable como una caja, pesarlos juntos y luego restar el peso de la caja.
