Un horno de inducción es un horno eléctrico en el que el calor se genera por la inducción eléctrica de un medio conductivo (un metal) en un crisol, alrededor del cual se encuentran enrolladas bobinas magnéticas. La capacidad del horno de inducción varía desde menos de un kilogramo hasta cien toneladas.
Se utiliza para fundir metales como hierro, acero, cobre, aluminio y metales preciosos. Comparado con la mayoría de los demás métodos de fundición de metales, las ventajas del horno de inducción son un proceso de fundición limpio, eficiente desde el punto de vista energético y más controlable.
Las fundiciones más modernas utilizan este tipo de horno, y cada vez más fundiciones están sustituyendo los hornos eléctricos por los de inducción, debido a que los eléctricos generaban mucho polvo y otros contaminantes. El horno de inducción no necesita arco eléctrico como el horno de arco eléctrico, ni combustión como el alto horno. Esto evita la pérdida de valiosos elementos de aleación, ya que la temperatura de la carga no supera la requerida para la fusión.
Principio de Funcionamiento del Horno de Inducción

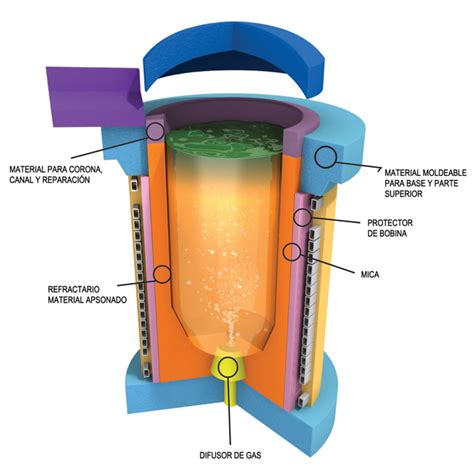

El horno de inducción consta de un crisol no conductor que contiene el metal a fundir y está rodeado por un círculo de alambre de cobre. Una fuerte corriente alterna fluye a través de este cable, produciendo un campo magnético que cambia rápidamente y penetra en el metal. El campo magnético induce una corriente de Foucault en el metal a través de la inducción electromagnética. Esta corriente circular fluye a través de la resistencia del metal y lo calienta mediante el calentamiento Joule.
En materiales ferromagnéticos como el hierro, el material también puede calentarse por histéresis, que provoca la inversión del dipolo magnético molecular en el metal. Una vez derretida, la corriente de Foucault causará una agitación violenta de la masa fundida para asegurar una buena mezcla. Una ventaja del calentamiento por inducción es que el calentamiento se genera en el horno en lugar de quemar combustible u otras fuentes de calor externas, lo cual es muy importante en aplicaciones con problemas de contaminación.
Frecuencia de Operación y Turbulencia
El rango de frecuencias de operación va desde la frecuencia de red (50 o 60 Hz) hasta los 400 kHz o más. Esta frecuencia varía en función del metal que se quiere fundir, la capacidad del horno y la velocidad de fundición deseada. Normalmente, un horno de frecuencia elevada (más de 3000 Hz) es más rápido y se utiliza generalmente en la fundición de aceros, dado que la elevada frecuencia disminuye la turbulencia y evita la oxidación. Frecuencias menores generan más turbulencias en el metal, reduciendo la potencia que puede aplicarse al metal fundido. En general, cuanto menor sea el volumen de fusión, mayor será la frecuencia de uso del horno de calentamiento debido a la profundidad de la piel.
En la actualidad, los hornos de frecuencia de línea (50 o 60 Hz) han quedado en desuso debido a su baja eficiencia energética y alto coste de mantenimiento por la gran cantidad de elementos electromecánicos que contenían.
Hornos de Inducción con Tecnología IGBT
Un horno de fusión por inducción IGBT es un horno industrial moderno que utiliza un tipo específico de interruptor de alta potencia y alta frecuencia, el Transistor Bipolar de Puerta Aislada (IGBT), para controlar su suministro de energía. Esta tecnología permite la fusión rápida, eficiente y precisa de metales como acero, hierro, cobre y aluminio, aprovechando la inducción electromagnética. La ventaja central de un horno IGBT no es solo que funde metal, sino cómo controla la energía para hacerlo.
Función del IGBT en el Calentamiento por Inducción
El IGBT (Isolated Gate Bipolar Transistor) es un dispositivo semiconductor de alta potencia utilizado como interruptor electrónico. En un horno, corta y da forma con precisión la electricidad de la red en la corriente alterna de alta frecuencia necesaria para la bobina de inducción. Una característica definitoria de los sistemas IGBT es su capacidad para mantener una salida de potencia constante durante todo el proceso de fusión, sin que disminuya a medida que el revestimiento del horno se desgasta o cambian las propiedades de la carga. La tecnología IGBT opera como un circuito resonante en serie, que es inherentemente más eficiente en el arranque y el funcionamiento, produciendo formas de onda eléctricas muy limpias y minimizando la contaminación armónica.
Consideraciones Operativas de la Tecnología IGBT
Aunque es altamente efectiva, la tecnología IGBT tiene su propio conjunto de consideraciones operativas. La alta potencia conmutada por los módulos IGBT genera un calor significativo, por lo que un sistema de refrigeración por agua eficaz es una necesidad absoluta. La electrónica que impulsa un horno IGBT es sofisticada, lo que permite un rendimiento superior y funciones de autoprotección, pero también significa que la resolución de problemas y la reparación requieren conocimientos y componentes especializados.
Ventajas y Desventajas
Entre las ventajas del horno de inducción se encuentran: ser un proceso de fundición limpio, eficiente energéticamente y más controlable. Además, tiene la capacidad de generar una gran cantidad de calor de manera rápida. Un horno de una tonelada precalentado puede fundir una carga fría en menos de una hora.
Una de las principales desventajas del uso de hornos de inducción en las fundiciones es la falta de capacidad de refino. Esto implica que la carga debe estar libre de óxidos y su composición debe ser conocida. Algunos elementos de aleación pueden perderse debido a la oxidación y deben agregarse nuevamente a la masa fundida.
Aplicaciones Industriales y Domésticas
Los sistemas de calentamiento por inducción han encontrado aplicación tanto a nivel industrial como doméstico. KINTEK, por ejemplo, proporciona soluciones avanzadas de hornos de alta temperatura a diversas fundiciones e instalaciones metalúrgicas. La aparición de modernos dispositivos electrónicos semiconductores de potencia ha abaratado estos sistemas, posibilitando su introducción en el mercado de los electrodomésticos, como las cocinas de inducción.
Las cocinas de inducción ofrecen ventajas significativas como reducido tiempo de cocción, potencia y temperatura ajustable, fácil limpieza y ahorro energético respecto a otras tecnologías de cocción. Sin embargo, para que una cocina de inducción alcance elevados valores de eficiencia energética, es necesario realizar una correcta selección de la forma del inductor y el material de los recipientes.
Cómo funcionan las parrillas de inducción | Línea blanca y cocinas
Características de los Materiales en Cocinas de Inducción
El material de los recipientes utilizados en los sistemas de calentamiento por inducción no se selecciona únicamente por su resistividad y altos valores de permeabilidad relativa, puesto que el fenómeno conocido como efecto pelicular juega un papel importante en la generación de calor. El efecto pelicular limita la profundidad de penetración de las corrientes inducidas en un material conductor.
La profundidad de penetración es la distancia desde la superficie de un material conductor infinitamente grueso, para la cual la corriente inducida ha alcanzado alrededor del 38% de su valor en la superficie. Para lograr un sistema eficiente en cuanto a la generación de calor en el recipiente, la selección del material a calentar se basa fundamentalmente en los parámetros siguientes: profundidad de penetración, permeabilidad magnética relativa y resistividad del material. Los materiales ferromagnéticos poseen altos valores de resistencia superficial frente a los no ferromagnéticos, lo que posibilita un mismo valor de potencia a menores valores de corriente, comprometiendo la eficiencia energética de las cocinas de inducción para materiales no ferromagnéticos.
Otro aspecto a considerar para la selección de los materiales del recipiente es la conductividad térmica que presentan los metales, ya que a mayor medida de este parámetro más uniforme será la temperatura en el recipiente. Los metales con mejores características de conductividad térmica tienen la resistencia superficial más baja, por lo que muchas compañías producen recipientes especiales diseñados para absorber la energía magnética y esparcir rápidamente el calor, evitando puntos calientes que queman la comida.
Diagrama de Bloques de Potencia y Control en Sistemas de Calentamiento por Inducción
Los sistemas de calentamiento por inducción poseen varias etapas, divididas generalmente en la etapa de potencia y control. Un esquema típico para una cocina de inducción comercial incluye un filtro capacitivo de entrada como circuito supresor de armónicos y un puente de diodos con un filtro LC a la salida como rectificador. El inversor, como el inversor medio puente, es la topología seleccionada para crear la tensión de alta frecuencia suministrada al sistema inductor-recipiente, que se representa como una carga equivalente variable del tipo RL.
En la etapa de monitoreo y detección de recipientes se encuentran varios circuitos utilizados para medir tensión, corriente y temperatura en puntos esenciales de los convertidores. El sistema de control se basa en dos etapas: una con microcontrolador que considera todas las variables medidas y procesos en los circuitos de potencia, y otra, la interfaz de usuario, que es un programa en PC para controlar la frecuencia de operación del inversor. El microcontrolador PIC18F4580 es un componente clave en esta estrategia.
Métodos de Identificación de Recipientes
La identificación de recipientes es crucial en las cocinas de inducción para asegurar que solo el menaje compatible sea utilizado, evitando daños al equipo. Esta función se basa en diferenciar el material predominante del recipiente utilizando sus parámetros eléctricos. La idea de que cada metal posee una resistencia eléctrica equivalente a una frecuencia determinada es fundamental para esta identificación.
Los métodos más comunes incluyen la medición de corriente en alta frecuencia y la respuesta en el dominio del tiempo ante un estímulo. El método de medición de corriente en el inductor busca la frecuencia de resonancia del sistema inductor-recipiente. Los metales no ferromagnéticos, al tener una resistencia mucho menor que los ferromagnéticos, producen una mayor corriente al aplicar la misma tensión al inductor.
La teoría de la respuesta en el dominio del tiempo ante un estímulo establece que la impedancia equivalente se puede representar a través de un circuito RLC serie. La respuesta natural de este circuito es subamortiguada. Si el número de pulsos es mayor que una referencia fijada, se está en presencia de recipientes no ferromagnéticos o sin recipiente, lo que lleva al sistema de control a apagar el sistema de potencia.
Modelado de la Carga Eléctrica
Existen diversos métodos para el cálculo de la impedancia equivalente del sistema inductor-recipiente, desde modelos complejos que consideran todos los parámetros físicos, eléctricos y geométricos, hasta otros más simples que solo tienen en cuenta parámetros esenciales. Algunos de los métodos más utilizados incluyen el análisis a través del modelo análogo del transformador, la simulación del campo electromagnético con el método de los elementos finitos (FEA) y el modelado a través de la adquisición de datos de mediciones de tensión y corriente en un rango de frecuencia.
Para el diseño de las etapas de potencia del sistema, especialmente el inversor, es necesario conocer las características de la carga, la cual es variable en dependencia de la frecuencia de conmutación. Se suelen combinar métodos como el análisis análogo del transformador y la adquisición de datos para calcular la carga, demostrando la variación de la impedancia equivalente del inversor en un rango de frecuencia como 22 kHz a 45 kHz.
