La soldadura por puntos es una técnica de unión fundamental en la industria moderna, caracterizada por su eficiencia y la capacidad de crear uniones fuertes y localizadas. Este proceso, basado en la aplicación de presión y temperatura elevadas, permite unir piezas metálicas calentando una sección de ellas hasta temperaturas cercanas a la fusión, mientras se aplica presión entre ellas. Generalmente, se aplica a chapas o láminas metálicas con espesores que oscilan entre 0,5 mm y 3 mm, aunque su aplicabilidad puede variar.
Principios Fundamentales de la Soldadura por Puntos
El principio de funcionamiento de la soldadura por puntos se basa en el paso de una corriente eléctrica de alta intensidad (del orden de 500 amperios, con voltajes bajos de 1 a 3 voltios) a través de los metales a unir. Esta corriente, al encontrar resistencia eléctrica en la interfaz de las piezas, genera calor por el efecto Joule, fundiendo el metal localmente. Simultáneamente, unos electrodos, fabricados típicamente de aleaciones de cobre, aplican presión para asegurar el contacto y confinar el calor, formando una "pepita" de soldadura. Los electrodos deben estar alineados y aislados entre sí.
El ciclo de soldadura por puntos se compone de cuatro etapas:
- Tiempo de compresión: Los electrodos sujetan las láminas metálicas con una fuerza predeterminada para asegurar un contacto adecuado.
- Tiempo de soldadura: Se aplica la corriente eléctrica de alta intensidad, generando calor por resistencia y fundiendo el metal en la interfaz.
- Tiempo de espera: Se mantiene la presión de los electrodos mientras la corriente está apagada, permitiendo que el metal fundido se enfríe y solidifique bajo presión, formando la pepita de soldadura.
- Tiempo de apagado: Los electrodos liberan la presión y el conjunto soldado se retira.
Factores que Influyen en la Calidad de la Soldadura
La calidad y resistencia de las soldaduras por puntos están influenciadas por varios factores clave:
- Corriente y presión: La magnitud y duración de la corriente, junto con la presión aplicada, determinan el tamaño y la forma de la pepita de soldadura. Un calor excesivo puede causar expulsión o debilitamiento.
- Material y diseño de los electrodos: Las aleaciones de cobre son comunes por su conductividad. La forma de la punta del electrodo (plana, abovedada, truncada) afecta la densidad de corriente y la distribución del calor.
- Propiedades del material: La conductividad eléctrica y el grosor de las piezas de trabajo son cruciales. Materiales con mayor resistencia eléctrica requieren mayor corriente. El grosor influye en la fuerza del electrodo y el tiempo de soldadura.
- Condición de la superficie: Las superficies limpias y libres de óxido son esenciales para un buen contacto eléctrico. La contaminación (aceite, grasa, óxido) puede aumentar drásticamente la resistencia e interferir en el proceso.
- Velocidad de enfriamiento: Afecta la microestructura y las propiedades mecánicas de la pepita de soldadura.
La limpieza de las superficies es especialmente crítica, ya que los óxidos superficiales pueden aumentar la resistencia hasta diez veces o más, afectando el tamaño y la resistencia de los puntos de soldadura. Esto es particularmente cierto para materiales como el aluminio.
Efectos Físicos y Consideraciones del Proceso
El proceso de soldadura por puntos puede inducir varios efectos físicos en el material:
- Endurecimiento del material.
- Deformación.
- Reducción de la resistencia a la fatiga.
- Estiramiento del material.
Además, puede crear fisuras internas y grietas en la superficie. La resistencia eléctrica de los metales y aleaciones es un factor determinante en su soldabilidad. Por ejemplo, los aceros inoxidables al cromo-níquel se sueldan bien con corriente moderada, fuerte presión y tiempo corto y preciso, mientras que el latón se suelda más fácilmente que el aluminio.
El parámetro de la resistencia eléctrica de la unión es fundamental, ya que influye directamente en el calor generado. A mayor conductividad eléctrica, menor resistencia al paso de la corriente.
Equipos y Tipos de Soldadura por Puntos
Existen diversos tipos de equipos de soldadura por puntos, diseñados para satisfacer necesidades específicas:
- Soldadoras estacionarias y robóticas: Adecuadas para producción de alto volumen y automatización.
- Soldadoras portátiles: Ofrecen flexibilidad para aplicaciones en sitio o reparaciones.
- Soldadoras de banco: Ideales para trabajos más pequeños y controlados.
Algunos modelos destacados incluyen:
- Soldadora Por Puntos TELWIN- MODULAR 20/TI: Con control electrónico del tiempo de soldadura y sistema de control por microprocesador “FUZZY LOGIC”.
- Soldadoras por puntos TELWIN- DIGITAL CAR SPOTTER 5500 400V y DIGITAL SPOTTER 7000 400V: Controladas por microprocesador, ideales para aplicaciones en carrocería e industria, con regulación automática de parámetros y capacidades para soldar clavos, tornillos y remaches.
Otros tipos de soldadura por puntos incluyen:
- Soldadura por puntos ultrasónica: Adecuada para metales sensibles al calor como el aluminio, es rápida y no produce humos ni vapores.
- Soldadura por puntos de puente: Utiliza un arco eléctrico para unir piezas, común en construcción naval e industrial.
- Soldadura por puntos en caliente (Tack welding): Se usa para unir temporalmente piezas antes de la soldadura final, rellenando espacios.
- Soldadura por puntos por inducción: Genera calor localizado mediante corriente de inducción, ideal para vigas de acero y aplicaciones de seguridad.
- Soldadura por puntos Thermit: Emplea una reacción química para generar calor, utilizada para trabajos de alta precisión con metales delgados.
Aplicaciones de la Soldadura por Puntos
La soldadura por puntos es una técnica versátil y ampliamente empleada en diversas industrias:

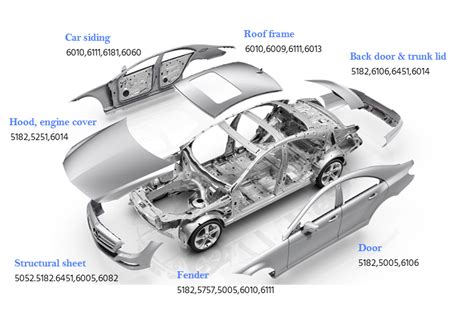

- Industria automotriz: Es la columna vertebral del ensamblaje de carrocerías en blanco (BIW), uniendo paneles, marcos y componentes estructurales.
- Estructuras de aeronaves: Se utiliza para unir materiales ligeros como aluminio y titanio en componentes de fuselaje y alas.
- Electrodomésticos: Comúnmente empleada en el ensamblaje de refrigeradores, lavadoras, secadoras y hornos.
- Construcción: Para unir montantes metálicos y cubiertas en edificios.
- Fabricación de muebles: Uniendo marcos y componentes metálicos.
- Fabricación de dispositivos médicos: En la producción de instrumentos quirúrgicos y dispositivos implantables.
- Industria HVAC: Para fabricar conductos, rejillas de ventilación y otros componentes metálicos.
- Fabricación general: En talleres para unir láminas de metal y crear productos personalizados.
- Ortodoncia: A pequeña escala, para unir componentes metálicos en tratamientos dentales.
Ventajas y Desventajas de la Soldadura por Puntos
Ventajas:
- Ciclo de soldadura rápido: Cada soldadura dura una fracción de segundo.
- Fácil automatización: Ideal para líneas de producción de gran volumen.
- Reducción del desperdicio de material: No requiere material de relleno y tiene mínimo procesamiento posterior.
- Eficiencia energética: El calentamiento localizado y el ciclo corto consumen menos energía.
- Elimina la necesidad de accesorios: Las soldaduras por puntos temporales mantienen las piezas en su lugar.
- Control de distorsión: Ayuda a prevenir la distorsión en la soldadura final.
Desventajas:
- Restricción de geometría: Adecuada solo para juntas superpuestas.
- Limitaciones de espesor: Generalmente efectiva para láminas de hasta 3 mm.
- Soldaduras localizadas: La resistencia depende del número y tamaño de los puntos.
- Accesibilidad: Requiere acceso a ambos lados de la junta.
- Marcas: Los electrodos dejan hendiduras visibles en las superficies.
- Combinaciones limitadas de materiales: Unir metales diferentes puede ser un desafío.
Porosidad en la Soldadura: Un Defecto Común

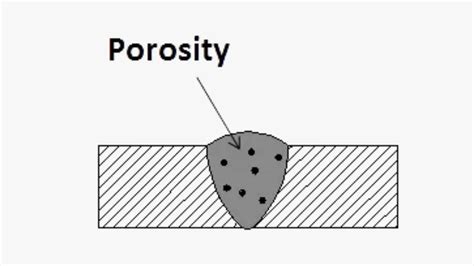

La porosidad se refiere a la presencia de pequeñas cavidades o huecos en el metal soldado, causados por gases atrapados durante la solidificación. Estos huecos pueden debilitar la soldadura y comprometer su integridad.
Causas de la Porosidad:
- Atrapamiento de gas durante la solidificación: Gases como oxígeno, nitrógeno o hidrógeno del ambiente entran en el baño de fusión y quedan atrapados si no escapan antes de la solidificación.
- Cobertura deficiente del gas protector: Un caudal de gas insuficiente o excesivo (que causa turbulencia), fugas en el equipo o un ángulo incorrecto de la boquilla pueden permitir la entrada de gases atmosféricos.
- Contaminantes en el metal base o material de relleno: Óxido, aceite, grasa, pintura o humedad en las superficies o en el material de aporte reaccionan con el calor, liberando gases.
- Técnica de soldadura incorrecta: Ángulo incorrecto de la antorcha, velocidad de avance inadecuada, longitud de arco excesiva o insuficiente pueden afectar la protección del gas y la formación del baño de soldadura.
- Factores ambientales: Viento fuerte puede dispersar el gas protector, y la humedad ambiental puede generar hidrógeno.
Tipos de Porosidad:
- Porosidad uniforme: Poros pequeños distribuidos uniformemente a lo largo del cordón, indicando un problema recurrente.
- Porosidad del racimo: Grupo de poros concentrados en una zona específica, usualmente por contaminación localizada.
- Porosidad lineal: Poros alineados en un patrón continuo a lo largo del cordón o en el límite de fusión.
- Porosidad de la superficie: Poros visibles en la superficie de la soldadura, afectando la apariencia y la retención de humedad.
- Porosidad interna: Poros ocultos dentro de la soldadura, detectables solo mediante pruebas no destructivas como rayos X o ultrasonidos.
Impacto de la Porosidad:
- Reducción de la resistencia y la integridad: Los huecos actúan como concentradores de tensiones, aumentando el riesgo de fractura.
- Disminución de la resistencia a la corrosión: Los huecos pueden ser vías de entrada para agentes corrosivos.
- Impacto en la apariencia: Puede crear superficies irregulares y poco profesionales.
Los códigos de soldadura (como AWS D1.1, ASME B31.1, API 1104) establecen criterios de aceptación para la porosidad, pero su presencia, incluso dentro de los límites permitidos, puede ser un problema estético o funcional en ciertas aplicaciones. La reparación de porosidad generalmente implica remover el material defectuoso y resoldar la zona, o reemplazar la soldadura completa.
Consideraciones de Seguridad
La soldadura por puntos implica trabajar con altas corrientes eléctricas, presión y materiales potencialmente peligrosos. Es fundamental adherirse a estrictas prácticas de seguridad:
- Protección contra descargas eléctricas: Las máquinas operan a altos voltajes.
- Protección contra humos nocivos: Utilizar ventilación adecuada y equipo de protección respiratoria.
- Prevención de puntos de pellizco: Mantener las manos alejadas de partes móviles.
- Protección contra chispas y salpicaduras: Usar equipo de protección personal (EPP) adecuado, incluyendo casco de soldadura, guantes y ropa resistente a las llamas.
- Manejo de alta presión: Seguir procedimientos seguros.
- Protección auditiva: Utilizar protectores de oídos en ambientes ruidosos.
- Ergonomía: Mantener posturas adecuadas para minimizar la tensión.
- Capacitación: Asegurar que los operadores estén debidamente formados.
Tendencias Futuras en Soldadura por Puntos
La soldadura por puntos está preparada para una evolución significativa, impulsada por:
- Internet de las cosas (IoT): Conexión de máquinas para monitoreo, recopilación de datos y análisis remotos.
- Algoritmos de soldadura avanzados: Optimización de parámetros para garantizar soldaduras consistentes y de alta calidad.
- Ensayos no destructivos (END) integrados: Detección temprana de defectos para asegurar la integridad de la soldadura.
