Rejillas para Drenaje de Aguas Lluvias: Diseño y Tipos

Las rejillas para el agua de lluvia son dispositivos esenciales que se instalan estratégicamente en calles, avenidas y diversas áreas urbanas. Su principal función es permitir que el agua de precipitación fluya eficientemente hacia los sistemas de drenaje subterráneo, evitando la obstrucción del paso de vehículos o peatones y soportando grandes cargas concentradas. A diferencia de los desagües que a menudo presentan problemas de drenaje, estas rejillas están diseñadas para manejar volúmenes considerables de agua, siendo elementos clave en el diseño urbano y la gestión integral del drenaje pluvial.

Características Fundamentales de las Rejillas de Drenaje

La selección y el diseño de las rejillas de drenaje pluvial se rigen por varias características críticas que garantizan su eficacia y durabilidad:

• Resistencia y durabilidad: Las rejillas deben ser capaces de soportar las condiciones extremas de tráfico pesado y la exposición constante a los elementos.
• Seguridad: Es imperativo que la rejilla evite accidentes, impidiendo que vehículos, peatones o bicicletas queden atrapados en sus aberturas.
• Capacidad de drenaje: Este es uno de los aspectos más importantes, ya que el diseño debe asegurar una evacuación rápida y eficiente del agua.
• Resistencia a la corrosión: Dependiendo de la ubicación, las rejillas pueden estar expuestas a sustancias químicas, agua salada o entornos agresivos, lo que requiere materiales con alta resistencia a la corrosión.

Tipos de Sistemas de Drenaje y sus Rejillas

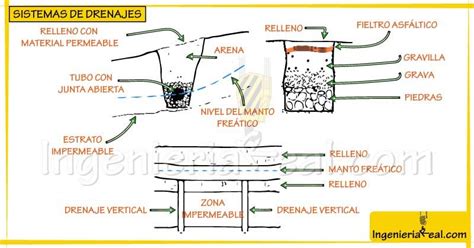

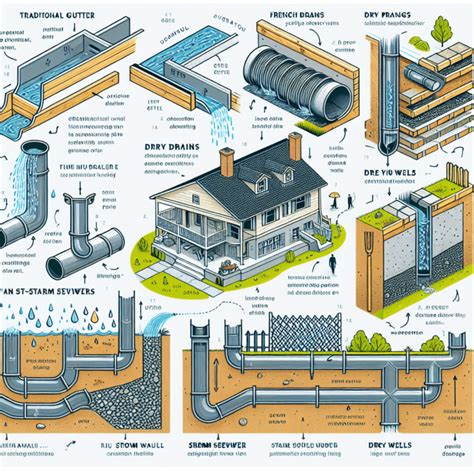

Los sistemas de drenaje funcionan como una red fluvial, recogiendo el agua de pequeñas entradas y dirigiéndola a canales más grandes que finalmente desembocan en ríos, lagos u océanos. En cada entrada de agua, una rejilla permite su paso sin causar peligros. Existen principalmente dos grandes categorías:

Drenajes de Zanja o Canalización

Los drenajes de zanja son sistemas lineales de drenaje superficial que capturan el agua que fluye a través de áreas pavimentadas. Consisten en canales estrechos rematados con rejillas extraíbles que actúan como cubiertas protectoras, recogiendo y redirigiendo el escurrimiento. Las rejillas de canalización se observan comúnmente en espacios peatonales, extendiéndose por aceras y entradas de vehículos, a través de plazas y en las orillas de espacios verdes. En entornos municipales, se alinean en aceras, zonas peatonales y plazas públicas para evitar el agua estancada y reducir el riesgo de resbalones. Las instalaciones residenciales suelen aparecer en entradas de vehículos, umbrales de cocheras, terrazas de albercas y patios.

Desagües Pluviales o Sumideros Puntuales

En contraste, los desagües pluviales suelen ser sistemas de recogida puntual con marcos de entrada más grandes situados en canalones y carreteras. Están diseñados para manejar volúmenes mayores de agua de flujo rápido y se conectan directamente a los sistemas municipales de alcantarillado pluvial. Las rejillas de alcantarillado son los componentes más reconocibles en la gestión de aguas pluviales en el entorno urbano, normalmente situadas en el encuentro entre la acera y la calzada.

Diseños Específicos de Sumideros

• Sumidero de Ventana: Compuesto por una tanquilla de recolección ubicada directamente debajo de la acera, con una abertura en el borde lateral como sitio de captación. Su funcionamiento prevé que la altura de inundación en la aproximación sea inferior a la altura de ventana especificada.
• Sumidero de Rejilla P-50: Utilizado en Norteamérica, consiste en una rejilla con barras paralelas a la dirección del flujo, separadas entre sí a 48 mm. También existe la variante P-50 x 100.
• Sumideros de Rejilla con Barras Inclinadas Tipo INOS: Comunes en Venezuela, presentan una reja con barras dispuestas inclinadas respecto a la dirección del flujo.
• Cajas de Freno: Marcos de hierro fundido con rejilla o abiertos incrustados directamente en el hormigón de un bordillo, que funcionan en conjunto con una entrada estándar de la carretera. Esta combinación logra una captura de agua altamente eficiente extrayendo la escorrentía tanto en la cara del bordillo como en la canaleta.
• Cubiertas de Entrada Abovedadas: Se utilizan en zonas blandas o vegetadas con alta probabilidad de residuos orgánicos. Su forma de cúpula y laterales inclinados ayudan a que hojas, ramitas y basura vuelvan a la superficie, impidiendo que se enrede sobre la entrada y asegurando que la rejilla siga funcionando durante las tormentas.

Consideraciones de Diseño para la Eficiencia y Seguridad

El diseño de las rejillas afecta directamente la eficiencia hidráulica y la capacidad de gestión de residuos. El área abierta, el patrón de ranura y la orientación de las aberturas determinan cuánta agua puede entrar en el canal en un momento dado. La rejilla actúa como una barrera crítica, impidiendo que restos grandes como hojas, basura y ramas entren y bloqueen el canal, permitiendo al mismo tiempo que pequeñas partículas pasen.

Clasificaciones de Carga y Normativa

Las clasificaciones de carga son fundamentales para determinar si una rejilla puede soportar de forma segura el tráfico esperado sin colapsar ni deformarse. Las normas ANSI/NAAMM y EN124 establecen categorías de carga según el tránsito previsto, como peatones, vehículos ligeros o maquinaria pesada, definiendo los valores de esfuerzo y deformación que una rejilla puede soportar. La clase de carga se define según el tipo de tránsito, y las aplicaciones peatonales requieren criterios distintos a los accesos vehiculares.

• Clase de Carga A (15 kN / 3.372 lbs por pie): Diseñada para aplicaciones exclusivas para peatones, incluyendo jardines, patios, parques y senderos.
• Clase de Carga C (250 kN / 56.200 lbs por pie): Gestiona estacionamientos comerciales, vehículos de tamaño medio y montacargas.
• Para aplicaciones de alta resistencia, como las clasificadas como Clase de Carga D400 y F900, se requieren marcos de rejilla de hierro dúctil con refuerzo adicional de anclaje.

Requisitos de Accesibilidad (ADA) y Seguridad Peatonal

El cumplimiento de la ADA (Ley para Estadounidenses con Discapacidades) es obligatorio por ley para las rejillas de drenaje en espacios públicos accesibles para peatones. Los requisitos de tamaño de apertura exigen que las aberturas de la rejilla no superen 1/2 pulgada perpendicular a la dirección predominante de movimiento, evitando que las ruedas de sillas de ruedas, puntas de bastones o andadores queden atrapados. Las rejillas de zanja y de desagüe pluvial están diseñadas para equilibrar seguridad, rendimiento hidráulico y estética. Las rejillas de zanja suelen cumplir con la normativa ADA y son aptas para ciclistas, siendo comunes en espacios peatonales y residenciales.

• Rejillas a prueba de tacón: Presentan aberturas aún más pequeñas, entre 1/4 y 5/16 de pulgada (8 mm), lo que las hace adecuadas para zonas con calzado de tacón alto y, por naturaleza, cumplen los requisitos de la ADA. Estas rejillas minimizan el tamaño de apertura a costa de una ligera reducción en la capacidad de flujo, ofreciendo el mayor nivel de comodidad y seguridad para peatones.
• Los requisitos de inclinación superficial en torno a drenajes de zanja compatibles con la ADA limitan la pendiente a no más de 1:48 (aproximadamente un 2% de pendiente).
• La resistencia al deslizamiento es una consideración crítica según la ADA, especialmente en condiciones húmedas. Las rejillas deben alcanzar un valor mínimo de resistencia al deslizamiento de 5,5 o superior según la norma ASTM E303.

Materiales Utilizados en la Fabricación de Rejillas

Cada material de rejilla ofrece ventajas distintas basadas en su aguante, resistencia a la corrosión, costo y requisitos estéticos. La selección de una rejilla depende del entorno, la carga prevista y las condiciones del sistema de drenaje. Los distintos tipos de rejillas para desagües garantizan un drenaje eficiente y seguro en aplicaciones residenciales, comerciales e industriales.

• Hierro Fundido y Dúctil: Son opciones rentables y duraderas que ofrecen una resistencia y capacidad de carga excepcionales. La mayoría de las rejillas de drenaje pluvial están hechas de hierro fundido para fortaleza y aguante, siendo necesarias donde las rejillas serán pasadas por coches y camiones. El hierro fundido desarrolla una pátina que impide la corrosión destructiva, convirtiéndolo en un estándar municipal.
• Acero Galvanizado y Acero Inoxidable: Proporcionan una excelente fuerza y resistencia a la corrosión. El acero galvanizado ofrece una alternativa asequible con buen rendimiento, aunque puede requerir mantenimiento más frecuente en entornos hostiles. El acero inoxidable, por su parte, ofrece una resistencia superior a la corrosión, mantiene su apariencia y se adapta a diseños arquitectónicos modernos o entornos costeros, aunque a un precio más alto. Las rejillas electroforjadas, por ejemplo, tienen solera y varilla forjadas juntas, siendo comunes dimensiones de 3/8 x 4 (solera) y 3/8 (varilla), o 3/8 x 3 (solera) y 3/8 (redondo). Otras opciones incluyen medidas de ¼ x 2 y ¼ x ½ para cargas vehiculares.
• Materiales Poliméricos y HDPE: Ofrecen alternativas ligeras y resistentes a la corrosión, ideales para la exposición a productos químicos y ambientes marinos.
• FRP (Plástico Reforzado con Fibra de Vidrio): Combina resinas termoestables con fibras de vidrio, creando un material ligero, anticorrosivo y de gran resistencia, brindando una mejor relación entre fortaleza, peso y durabilidad. Las rejillas moldeadas de FRP ofrecen gran resistencia química y se adaptan bien a aberturas amplias para mayor caudal; las pultruidas brindan una capacidad estructural superior en una sola dirección, ideales para cargas más elevadas o claros largos.

Impacto del Entorno y Condiciones Climáticas

El entorno influye tanto en el material como en el diseño de las rejillas. En áreas públicas, es clave mantener una integración visual adecuada, mientras que en ambientes industriales o marinos la prioridad es resistir cambios químicos y salinidad. Las condiciones climáticas afectan significativamente a la selección de materiales y a la longevidad del sistema.

• En entornos costeros, un alto contenido de sal acelera la corrosión, por lo que el galvanizado o el acero inoxidable son esenciales para una vida útil prolongada.
• Las consideraciones del clima frío favorecen materiales que resisten ciclos de congelación y deshielo, así como sales de deshielo.
• La exposición química a procesos industriales, sales de carretera o pulverización costera requiere materiales resistentes a la corrosión.

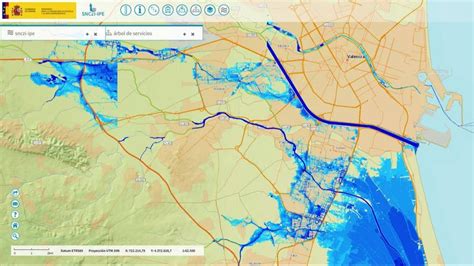

• Las zonas propensas a inundaciones y los lugares con altos volúmenes de escorrentía requieren infraestructuras de drenaje pluvial capaces de soportar eventos extremos de agua. Las propiedades en llanuras de inundación designadas requieren sistemas de drenaje diseñados que cumplan con los estándares municipales de gestión de inundaciones.
• Los entornos de alta escorrentía, incluyendo pendientes pronunciadas, grandes superficies impermeables y áreas urbanas de isla de calor, generan un flujo concentrado que supera los parámetros de diseño de los drenajes de zanja. En estos casos, las rejillas de desagüe pluvial tipo paleta maximizan la eficiencia hidráulica en la dirección del flujo, capturando entre 0,1 y 0,5 pies cúbicos por segundo más de agua que los diseños estándar. Esta eficiencia direccional los hace cada vez más populares a medida que la intensidad de las tormentas aumenta.

Instalación y Mantenimiento de Sistemas de Drenaje

Una preparación adecuada del emplazamiento establece las bases para un rendimiento fiable y a largo plazo del sistema de drenaje. Los sistemas de drenaje del sitio pueden combinar tanto drenajes de zanja para control localizado de aguas superficiales como desagües pluviales para transporte de alto volumen. Los desagües pluviales están diseñados específicamente para integrarse con redes municipales de gestión de aguas pluviales, conectándose a tuberías subterráneas que transportan el agua a instalaciones de tratamiento, cuencas de retención o cuerpos de agua naturales.

Proceso de Instalación

1. Excavación: Comienza excavando una zanja de aproximadamente 4 a 6 pulgadas más ancha que el canal para dejar espacio para el recubrimiento de hormigón en ambos lados.
2. Inclinación: Los requisitos de inclinación son fundamentales para un drenaje eficaz. Los drenajes lineales suelen requerir pendientes mínimas del 0,5% al 1% (aproximadamente 1/8 a 1/4 de pulgada por pie) hacia la salida para asegurar un flujo adecuado de agua y evitar la acumulación de sedimentos.
3. Preparación de la base: Limpia todo el material suelto y los restos de la excavación, luego añade una capa compactada de grava de 1 pulgada.
4. Zapata de Hormigón: Vierte una zapata de hormigón de 4 a 6 pulgadas de grosor y deja el tiempo adecuado de curado antes de colocar los canales. El recubrimiento de hormigón debe tener un mínimo de 3.000 a 4.000 psi con al menos 4 pulgadas de cobertura a cada lado del canal.
5. Anclaje: El anclaje seguro previene el movimiento del canal, la desalineación y el fallo estructural bajo carga. El anclaje con varilla es el método estándar para instalaciones permanentes, insertando varillas #4 dobladas a 90 grados por orificios en las ojones o clips del anclaje a ambos lados del canal, clavando la varilla en el suelo para mayor estabilidad.

Mantenimiento Preventivo

La eliminación regular de escombros es la tarea de mantenimiento más crítica en los sistemas de drenaje de zanja y sumideros. La limpieza rutinaria debe comenzar quitando la rejilla del canal; la mayoría de las rejillas se sujetan con dispositivos de cierre o tornillos para evitar movimientos. Luego, retira los restos visibles usando cepillos, palas o raspadores, eliminando los materiales correctamente. Enjuagar el canal con una manguera de agua a alta presión o una hidrolavadora desaloja restos persistentes, sedimentos y acumulaciones. La limpieza periódica de canales, coladeras y canaletas, junto con inspecciones estructurales, prolonga la vida útil del sistema, que en condiciones normales puede superar los 20 años.

Inspección y Señales de Advertencia

La frecuencia de inspección depende de la intensidad de la aplicación, las condiciones climáticas y la exposición a residuos. Para la mayoría de las propiedades residenciales, las inspecciones semestrales proporcionan un seguimiento adecuado. Sin embargo, las propiedades con lluvias intensas, mucho tráfico peatonal o acumulación frecuente de escombros requieren atención más frecuente. Las señales de advertencia críticas incluyen un drenaje más lento, agua estancada cerca de los desagües, grietas visibles en canales o rejillas, tapas de rejillas sueltas o que traquetean, transiciones superficiales desiguales y asentamiento estructural alrededor del marco del desagüe.
