En el corazón de casi cualquier laboratorio científico, desde la investigación académica hasta el control de calidad industrial, se encuentran dos operaciones unitarias fundamentales: la agitación y el calentamiento. La capacidad de mezclar soluciones de manera homogénea y controlar su temperatura con precisión es la base sobre la cual se construyen resultados experimentales fiables, reproducibles y seguros.
La aparente simplicidad de las placas calefactoras (también conocidas como parrillas de calentamiento o placas calentadoras) y los agitadores magnéticos oculta una sorprendente variedad de tecnologías, materiales y funcionalidades. Elegir el equipo incorrecto no solo puede comprometer la validez de un experimento, sino que también puede introducir riesgos de seguridad y generar ineficiencias operativas.
Este artículo explora el funcionamiento, los componentes, las aplicaciones y la importancia de estas herramientas esenciales para garantizar la precisión y la reproducibilidad en todo tipo de reacciones y preparaciones de laboratorio.
Placas Calefactoras de Laboratorio
Las placas calefactoras de laboratorio son equipos utilizados en la investigación para proporcionar calor de manera controlada y uniforme a recipientes o muestras. Estas placas cuentan con una superficie plana y resistente al calor donde se colocan los recipientes, y tienen controles de temperatura para ajustar el nivel de calentamiento requerido. Su mecanismo es análogo al de una estufa eléctrica, donde elementos de resistencia eléctrica alojados de forma segura debajo de una superficie plana o plato, generan calor por efecto Joule al pasar una corriente eléctrica.
Se utilizan en diversas aplicaciones como calentamiento de matraces, evaporación de solventes, preparación de soluciones y reacciones químicas, siendo herramientas esenciales para llevar a cabo experimentos que requieren un control preciso de la temperatura.
Es crucial distinguir una parrilla de calentamiento de un manto calefactor. Mientras que la parrilla aplica calor únicamente desde la base, lo que es ideal para recipientes de fondo plano como vasos de precipitados o matraces Erlenmeyer, un manto calefactor es una estructura en forma de nido, tejida con fibra de vidrio, que envuelve la mitad inferior de un matraz de fondo redondo.
Agitadores Magnéticos: El Principio del Campo Rotatorio
La agitación magnética es un método para mezclar líquidos que utiliza un campo magnético rotatorio. El equipo principal consta de dos partes: la unidad base del agitador y una pequeña barra magnética, a menudo llamada "barra de agitación" o "mosca". La unidad base contiene un imán que gira rápidamente gracias a un motor. Cuando la barra de agitación se coloca dentro de un recipiente con líquido sobre la base, el imán giratorio crea un campo magnético que hace que la barra de agitación gire en sincronía, mezclando así la solución.
La característica más definitoria y ventajosa del agitador magnético es su capacidad para agitar una solución dentro de un sistema completamente sellado. Dado que el acoplamiento es magnético, no se requiere ninguna pieza mecánica que penetre la pared del recipiente, eliminando la necesidad de complejos y costosos sellos rotativos. Esta capacidad previene la contaminación del exterior, lo que es indispensable para aplicaciones que demandan esterilidad, como el cultivo de células y microorganismos. Además, la velocidad de agitación se puede controlar con gran precisión, lo que permite un control completo sobre el proceso de mezcla, garantizando una mezcla continua y uniforme, esencial para muchas aplicaciones sensibles.
Funcionamiento de Agitadores Magnéticos: Cerámico y Aluminio – ICB Equipos de Laboratorio
Agitadores Magnéticos con Calefacción (Parrillas de Agitación y Calentamiento)
Muchos agitadores magnéticos no solo tienen la capacidad de agitar, sino que también incluyen una placa calefactora. Esta combinación de agitación y calefacción es lo que convierte a este equipo en una herramienta extremadamente versátil. En un solo dispositivo, los científicos pueden controlar dos de las variables más importantes en una reacción química: la homogeneidad y la temperatura.
Agitar una solución mientras se calienta es fundamental para garantizar una distribución uniforme de la temperatura a través de todo el volumen del líquido. Esto previene la formación de "puntos calientes" en el fondo del recipiente, que pueden causar la descomposición de compuestos sensibles o provocar una ebullición descontrolada y peligrosa (conocida como "bumping"). La combinación de agitación y calefacción asegura que la temperatura sea uniforme en toda la solución, lo cual es fundamental para obtener resultados reproducibles. El control estricto de la temperatura es esencial para los procesos químicos, permitiendo una experimentación constante independientemente de las reacciones exotérmicas, proporcionando seguridad contra reacciones descontroladas y facilitando la simulación y aumento de la producción con precisión.
Termocontrol Externo para Mayor Precisión
Los modelos más avanzados de agitadores magnéticos incluyen un termocontrol externo, a menudo en forma de una sonda de temperatura de platino (Pt1000). Esta sonda se sumerge directamente en la solución, lo que permite al equipo medir la temperatura real del líquido, no solo la de la placa calefactora. Esto es especialmente valioso para aplicaciones que exigen un control estricto sobre las reacciones y los procesos. Algunos modelos incluso permiten puntos de calibración personalizados, adaptando los ajustes de temperatura a necesidades específicas de laboratorios que requieren una gestión de temperatura ultra precisa.
Componentes Clave y Accesorios
Un agitador magnético es un sistema simple, pero sus componentes y accesorios son clave para su funcionalidad.
La Placa de Calefacción (Superficie de Trabajo)
La superficie sobre la cual se coloca el recipiente, conocida como el plato, es mucho más que una simple plataforma. Su material de construcción es una decisión técnica crítica que influye directamente en la transferencia de calor, la resistencia química, la durabilidad y la seguridad del equipo.
- Cerámica: Preferidas por su excelente resistencia a la corrosión de la mayoría de los ácidos, bases y solventes orgánicos. Sin embargo, su principal vulnerabilidad es la susceptibilidad al choque térmico; un cambio brusco de temperatura puede causar que se agriete o se rompa. La uniformidad térmica es buena, pero puede ser ligeramente inferior a la del aluminio.
- Aluminio: Es un excelente conductor del calor, lo que se traduce en una uniformidad térmica superior y una alta resistencia al choque térmico. Sin embargo, el aluminio es más susceptible a la corrosión por ácidos y bases fuertes que la cerámica.
- Acero Inoxidable: Ofrece una muy buena resistencia química y alta resistencia al impacto físico y al choque térmico. Su uniformidad térmica es buena, aunque no tan excelente como la del aluminio.
La elección del material del plato debe considerarse una parte integral de la gestión de riesgos del laboratorio. Una selección inadecuada puede conducir a fallos catastróficos del equipo, como el derrame de aceite caliente o reactivos peligrosos.

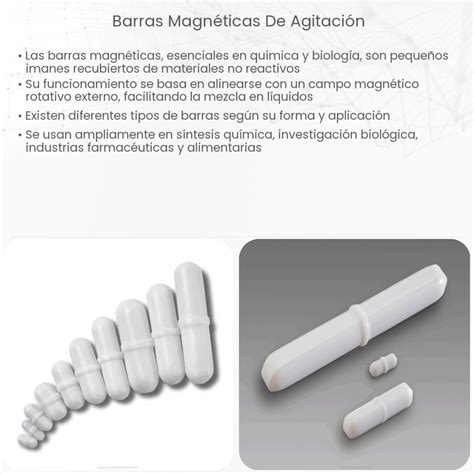

La Barra de Agitación (Stir Bar o "Mosca")
Este pequeño componente es el que realiza la magia de la agitación. Las barras de agitación vienen en diferentes formas (cilíndricas, ovaladas, triangulares, octogonales) y tamaños, y están recubiertas con un material químicamente inerte, como el politetrafluoroetileno (PTFE), conocido por su excepcional resistencia química y bajo coeficiente de fricción. Para aplicaciones a temperaturas muy elevadas o con químicos que puedan atacar el PTFE, existen barras recubiertas de vidrio. La elección de la forma y el tamaño de la barra de agitación depende del volumen y la viscosidad del líquido, así como de la forma del recipiente para garantizar una mezcla eficiente.
La Sonda de Temperatura (Pt1000)
La sonda de temperatura es un accesorio indispensable para el control de temperatura más preciso. La sonda Pt1000 es un sensor de resistencia de platino que se utiliza para obtener una medición directa de la temperatura del líquido. Con un controlador externo, la sonda envía señales al agitador, que ajusta la potencia de la calefacción para mantener la temperatura en el punto exacto deseado.
Motor y Sistema Magnético
En los modelos más tradicionales, un motor eléctrico de velocidad variable hace girar un imán permanente. La velocidad de agitación es un factor importante a tener en cuenta, ya que la agitación efectiva es esencial para realizar experimentos exitosos. Es crucial considerar tanto la velocidad de agitación como el acoplamiento magnético. Los polos magnéticos del imán impulsor del agitador deben estar adecuadamente espaciados para garantizar un acoplamiento óptimo con la barra de agitación.
Algunos agitadores avanzados están equipados con imanes de samario cobalto (SmCo) de alto rendimiento y alta calidad. A diferencia de los imanes tradicionales de neodimio (NdFeB), los imanes de SmCo mantienen su rendimiento a altas temperaturas y ofrecen una resistencia química superior, evitando problemas comunes como salpicaduras, derrames o desacoplamiento de las barras de agitación.
Mejores Prácticas de Uso
El uso de un agitador magnético y una parrilla de calentamiento es sencillo, pero seguir las mejores prácticas puede asegurar resultados consistentes y seguros.
- Elección de la Barra de Agitación y del Vaso de Precipitado: Es vital seleccionar la barra de agitación adecuada. Una barra demasiado grande puede causar salpicaduras o una agitación ineficaz, mientras que una muy pequeña podría no ser capaz de mezclar el volumen total de líquido. Es recomendable utilizar vasos de precipitado o matraces de fondo plano para asegurar que la barra de agitación gire correctamente. La longitud de la barra debe ser aproximadamente dos tercios del diámetro del fondo del recipiente.
- Posicionamiento y Seguridad: El recipiente debe colocarse en el centro exacto de la placa para que la barra de agitación se mantenga centrada y gire de manera uniforme. Es importante usar el equipo en una superficie estable y nivelada. Cuando se trabaja con líquidos inflamables, se debe usar un baño de aceite y asegurarse de que el agitador cuente con las certificaciones de seguridad adecuadas y un sistema de ventilación apropiado.
- Control de Velocidad y Temperatura: Es recomendable comenzar la agitación a baja velocidad para centrar la barra y evitar salpicaduras. Una vez centrada, la velocidad se puede aumentar gradualmente. En los equipos que cuentan con calefacción, se recomienda no calentar a la máxima potencia de golpe para evitar un sobrecalentamiento local. La temperatura debe ajustarse gradualmente hasta alcanzar el punto deseado.
Control Analógico vs. Digital: Una Decisión Estratégica
La elección entre un control analógico y uno digital trasciende la mera preferencia de interfaz; es una decisión estratégica que define la precisión, la reproducibilidad, la seguridad y el costo de las operaciones en el laboratorio.

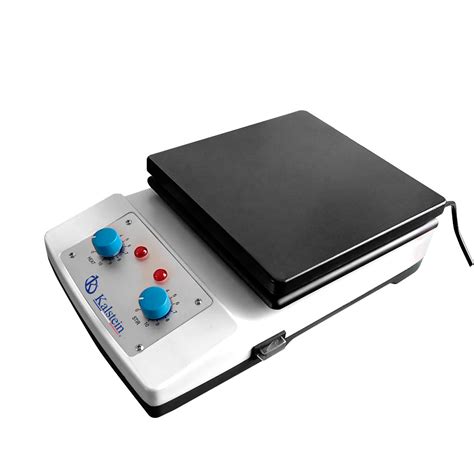

Control Analógico
Los equipos con control analógico son la opción más básica y tradicional. El control se ejerce a través de perillas o diales giratorios que ofrecen una escala relativa, por ejemplo, de 1 a 10 o de "Bajo" a "Alto".
- Ventajas: Su principal atractivo es el precio, ya que son considerablemente más económicos. Son robustos y simples debido a la ausencia de microprocesadores y pantallas complejas.
- Desventajas: Carecen de precisión, lo que hace extremadamente difícil establecer una temperatura o velocidad de agitación específica. Su baja reproducibilidad es su mayor desventaja en un entorno científico, ya que replicar las condiciones exactas de un experimento a otro es prácticamente imposible. Además, generalmente carecen de las funciones de seguridad avanzadas.
Control Digital
Estos dispositivos cuentan con pantallas LED o LCD que muestran los valores exactos de temperatura y velocidad de agitación. Los ajustes se realizan mediante botones, teclados o pantallas táctiles, permitiendo al usuario introducir el valor deseado de RPM o °C.
- Ventajas: Ofrecen una precisión y exactitud excepcionales, permitiendo establecer y mantener los parámetros del proceso con gran fiabilidad, especialmente con una sonda de temperatura externa. Proporcionan una reproducibilidad superior, ya que los parámetros de un experimento pueden ser registrados con precisión y replicados fielmente. Incorporan funciones avanzadas como la programación de rampas de temperatura, temporizadores y perfiles de agitación complejos. La seguridad es mejorada con múltiples capas de seguridad.
- Desventajas: Su costo es más elevado que los modelos analógicos.
Tabla Comparativa: Control Analógico vs. Digital
| Característica | Control Analógico | Control Digital |
|---|---|---|
| Precisión | Baja. Ajuste relativo (ej. 1-10). | Alta. Ajuste de valores exactos (RPM, °C). |
| Reproducibilidad | Baja. Difícil de replicar ajustes. | Excelente. Permite documentar y repetir. |
| Interfaz de Usuario | Perillas/diales. | Pantalla LED/LCD, botones, menús. |
| Funciones Avanzadas | Ninguna. | Temporizadores, rampas, programas, sondas. |
| Seguridad | Básica. | Mejorada. |
La inversión en un modelo digital se vuelve necesaria en cualquier escenario donde los resultados deban ser precisos, documentables y repetibles, como en investigación y desarrollo (I+D), control de calidad (QC) o la industria farmacéutica. En estos contextos, la inversión en un equipo digital no es una mejora de rendimiento, sino un requisito fundamental de cumplimiento normativo y gestión de riesgos.
Aplicaciones Clave en el Laboratorio
La versatilidad del agitador magnético y las placas calefactoras los convierte en herramientas multiusos en cualquier laboratorio.
- Química de Síntesis: Es crucial que los reactivos se mezclen completamente para que la reacción ocurra de manera uniforme. El agitador magnético con calefacción es indispensable para mantener las condiciones de reacción bajo control, garantizando que todos los reactivos estén en la misma fase y a la temperatura correcta durante todo el proceso.
- Preparación de Soluciones: La disolución de sólidos en líquidos es una tarea común. Un agitador magnético acelera este proceso y asegura que la solución resultante sea perfectamente homogénea. Esto es especialmente importante para la preparación de soluciones estándar que se utilizarán en análisis cuantitativos.
- Titulaciones y Análisis Volumétrico: La agitación magnética garantiza una mezcla constante y uniforme de la solución, lo que acelera la reacción y permite una detección más precisa del punto final. Al mantener el analito y el titulante mezclados, se obtiene un cambio de color más nítido y rápido.
- Biología y Bioquímica: Se utilizan para preparar medios de cultivo, mezclar buffers y mantener las células o microorganismos en suspensión, asegurando que los nutrientes y el oxígeno se distribuyan de manera uniforme.
Factores Esenciales para la Selección
Con los fundamentos y las comparativas tecnológicas claras, el proceso de selección puede abordarse de manera sistemática.
Volumen y Viscosidad
La capacidad de agitación y calentamiento es uno de los primeros filtros. Los equipos varían desde mini-agitadores para viales de pocos mililitros hasta unidades de gran capacidad capaces de manejar volúmenes de 20 litros o incluso más. Es crucial seleccionar un equipo cuya capacidad máxima exceda el volumen de trabajo más grande previsto. Los agitadores magnéticos son más efectivos con líquidos de baja a moderada viscosidad, como soluciones acuosas. Para líquidos muy viscosos o suspensiones densas, la barra de agitación puede "desacoplarse" del campo magnético.
Rango de Temperatura
Determine la temperatura máxima que requerirán sus aplicaciones. Si los procesos se limitan a calentar soluciones acuosas por debajo de 350°C, un plato de aluminio o acero inoxidable puede ser suficiente. Las parrillas de calentamiento y agitación garantizan una mezcla suave y eficiente de hasta 20 litros de líquidos de baja viscosidad. El control preciso de la temperatura es esencial en los laboratorios, donde la precisión puede significar la diferencia entre el éxito y el fracaso.
Velocidad de Agitación y Acoplamiento Magnético
Para lograr mezclas uniformes y evitar errores, es crucial tener en cuenta tanto la velocidad de agitación como el acoplamiento magnético. Algunos modelos permiten ajustar la velocidad de agitación para que se adapte a sus necesidades, evitando problemas comunes como salpicaduras, derrames o desacoplamiento de las barras de agitación. Algunas aplicaciones pueden requerir una agitación muy lenta y suave para evitar la formación de espuma, mientras que otras pueden necesitar un vórtice vigoroso para disolver sólidos rápidamente.
Seguridad
La seguridad es primordial cuando se trata de altas temperaturas y materiales peligrosos en el laboratorio. Las parrillas de calentamiento y agitación pueden presentar peligros potenciales como quemaduras, incendios y descargas eléctricas.
- Indicador de Superficie Caliente: Busque un equipo que tenga una luz de advertencia que permanezca encendida mientras la superficie del plato esté caliente (generalmente por encima de 50°C), incluso si la unidad está apagada. Esta simple característica es una de las más efectivas para prevenir quemaduras accidentales.
- Protección contra Sobrecalentamiento: Un sistema de seguridad que apaga automáticamente el elemento calefactor si la temperatura excede un límite predefinido previene el riesgo de incendios y protege la integridad del equipo y de la muestra.
- Detección de Fallos: Los modelos digitales avanzados pueden detectar si el motor de agitación se ha detenido o si la sonda de temperatura externa se ha desconectado de la muestra.
Accesorios y Funciones Avanzadas
- Sonda de Temperatura Externa: Para cualquier aplicación que requiera un control preciso de la temperatura, una sonda externa es indispensable. La temperatura de la superficie del plato y la temperatura real del líquido pueden diferir en varias decenas de grados. Una sonda sumergida en la muestra proporciona retroalimentación en tiempo real al microprocesador, permitiendo un control exacto de la temperatura del líquido.
- Soportes y Pinzas: Un sistema de soporte robusto es necesario para mantener los matraces, condensadores y otros elementos de vidrio de forma segura, y para posicionar la sonda de temperatura de manera estable dentro del recipiente sin tocar el fondo o las paredes.
- Programación en Pasos: Algunos modelos avanzados permiten automatizar los flujos de trabajo con configuraciones preestablecidas de calentamiento, agitación y tiempo para mayor comodidad y reproducibilidad.
