El diseño de la junta determina el tipo de soldadura que debe intentarse producir. Una junta de soldadura se forma cuando dos o más materiales se unen mediante un proceso de soldadura, con o sin la adición de material de relleno. Hay varios factores que contribuyen a crear una buena soldadura, y es fundamental comprender el diseño de la junta para producir una soldadura de alta calidad.
Existen varios tipos de uniones de soldadura, cada una adecuada para una aplicación específica. La elección de la junta de soldadura específica depende de la aplicación y la resistencia necesaria.
Tipos de Uniones de Soldadura Relevantes para el Filete
Aunque existen múltiples tipos de uniones, algunas son particularmente propicias para la aplicación de soldaduras de filete debido a su configuración y requisitos de resistencia.
Unión en T
Una junta en T se forma cuando dos piezas de trabajo se unen con un ángulo de 90°. En este tipo de junta, el borde de una pieza de trabajo se suelda al centro de la superficie plana de la otra para formar una T. Una tubería o tubo soldado a una placa base también puede formar una junta en T. Este tipo de junta tiene una alta resistencia mecánica, especialmente cuando se suelda por ambos lados.
Cuando se utilizan los parámetros y las técnicas correctos, las juntas en T son fáciles de soldar y requieren menos preparación. Al preparar una unión en T, es crucial soldar por el lado de la junta que se va a someter a cualquier tipo de tensión. La parte superior de la soldadura debe tener una penetración efectiva; cualquier carga o impacto desde el lado opuesto de la junta podría causar un fallo de la soldadura. Esto puede evitarse soldando por ambos lados para lograr la máxima resistencia. Al soldar una junta en T de 90°, se recomienda dividir la diferencia con un ángulo de trabajo de 45° para garantizar una penetración profunda en ambas piezas de trabajo. Cuando se sueldan espesores de metal diferentes, se debe enfocar la soldadura en el material más grueso. El desgarro laminar, que ocurre debido a la restricción dentro de la junta, es uno de los defectos más comunes en las juntas en T.
Unión de Solape y de Esquina
En una junta de solape, las superficies de dos piezas de trabajo se superponen, y la soldadura se forma en la intersección de estas superficies. Las juntas de solape tienen buenas propiedades mecánicas, y al soldarlas, es importante asegurarse de que no haya espacios de separación entre las dos piezas de trabajo.
Una junta de esquina se forma cuando se sueldan dos piezas de trabajo en 90° para formar una L. Este tipo de junta es fácil de montar y requiere poca o ninguna preparación de los bordes. Existen juntas de esquina abierta y cerrada, con la elección dependiendo del grosor del material y la resistencia necesaria.
Consideraciones Normativas para la Soldadura de Filete
La soldadura de filete es de gran importancia en la industria. Las soldaduras laminadas proporcionan una resistencia adicional considerable. Según la Sección VIII, Div. 1, Fig. 2 de códigos como ASME, las dimensiones de los elementos estructurales como t1 y t2 no deben ser inferiores al menor de ¼ in., con un mínimo de t = 0.5 in. Estas especificaciones son cruciales para el tamaño de la pierna del filete de soldadura.
Es importante medir la soldadura a filete correctamente. El tratamiento térmico y un tamaño de filete excesivo deben manejarse con cuidado, ya que un tamaño no siempre es mejor; puede ser costoso y podría añadir defectos. En ocasiones, la soldadura de filete se elige para "ocultar" una soldadura de ranura, ya sea por estética o por consideraciones estructurales específicas.
La Simbología de Soldadura: El Lenguaje Universal
El conocimiento de la simbología de soldadura por parte del soldador es clave para un trabajo seguro y eficiente. La simbología en la soldadura es fundamental para garantizar una comunicación clara y precisa entre los soldadores y otros profesionales involucrados en el proceso. No solo ayuda a identificar los diferentes tipos de soldadura, sino que también proporciona información vital sobre los materiales, métodos y condiciones de trabajo necesarios para realizar cada tarea de manera segura.
La simbología de soldadura en los planos de ingeniería representa detalles de diseño y se utiliza en lugar de repetir instrucciones normales, ocupando además poco espacio en el plano; debiendo tenerse presente que la línea de referencia no cambia.
Beneficios de Comprender la Simbología en la Soldadura
Comprender y utilizar correctamente los símbolos de soldadura ofrece una serie de beneficios significativos:
- Facilita la identificación de los diferentes tipos de soldadura utilizados en un proyecto, lo cual es crucial, ya que cada tipo requiere técnicas y equipos específicos.
- Proporciona información sobre los materiales que se deben utilizar en una tarea específica, incluyendo el tipo de metal, el espesor y cualquier tratamiento previo necesario.
- Permite interpretar las condiciones de trabajo requeridas para cada tarea, como el tipo de corriente eléctrica, la posición de soldadura y la preparación de las superficies.
Estos beneficios se traducen en una mayor eficiencia, calidad y seguridad en el trabajo realizado por los soldadores.
Normas y Estándares de la Simbología de Soldadura
Para garantizar una comunicación efectiva y consistente, la simbología en la soldadura se rige por una serie de normas y estándares internacionales. Una de las normas más reconocidas es la ISO 2553:2019, que establece los principios y reglas generales para el diseño de símbolos de soldadura en dibujos técnicos.
Además de la ISO 2553:2019, existen otras normas específicas como la AWS A2.4:2012 para soldadura de aluminio y la ASME Y14.5-2018 para soldadura en estructuras metálicas. Es importante que los profesionales se familiaricen con estas normas para garantizar la uniformidad y la comprensión adecuada de los símbolos en todo el mundo.

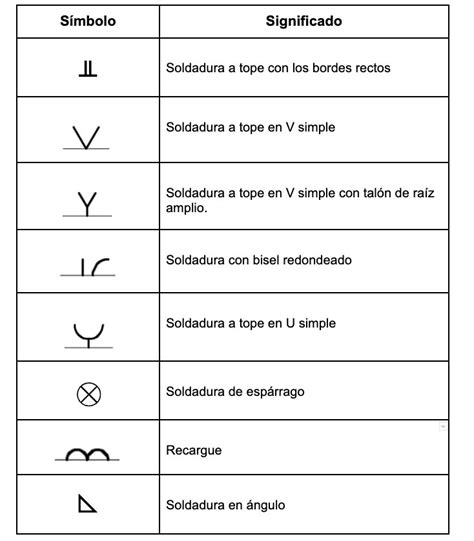

Símbolos Clave en la Soldadura de Filete y su Interpretación
En la soldadura, se utilizan una variedad de símbolos para representar diferentes aspectos de unión y procedimientos. Uno de los más comunes es el símbolo de soldadura de filete. Este símbolo representa una unión de filete, una de las formas más utilizadas en la industria, y muestra la forma y tamaño del filete, así como información adicional sobre el material y el proceso.
La línea de referencia es constante en todos los símbolos de soldadura. Si el símbolo de soldadura de filete está debajo de la línea de referencia, la soldadura debe hacerse en el lado de la unión hacia el cual apunta la flecha. Por el contrario, si está por encima, la soldadura debe realizarse en el lado opuesto al que apunta la flecha.
Un aspecto clave en la interpretación de los símbolos de soldadura es comprender las diferentes líneas y símbolos utilizados en los dibujos técnicos. Por ejemplo, una línea continua puede representar un cordón de soldadura, mientras que una línea interrumpida puede indicar una soldadura intermitente. La interpretación de los símbolos requiere conocimientos técnicos y experiencia.

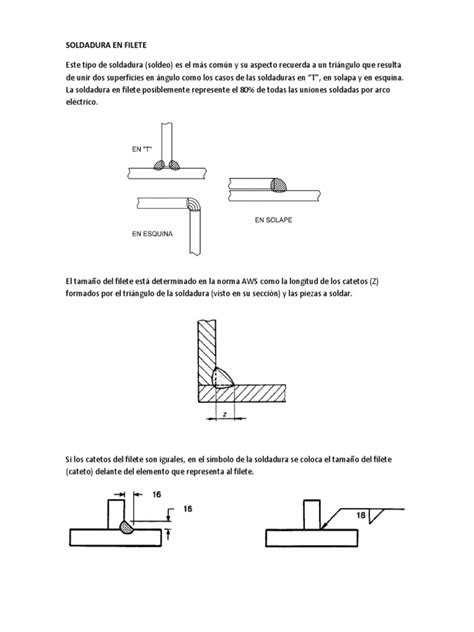

Símbolos de Soldadura - Filete Sencillo
Importancia de la Simbología para un Trabajo Seguro y Eficiente
La simbología en la soldadura contribuye significativamente a la seguridad en el trabajo. Los símbolos proporcionan información vital sobre las condiciones requeridas para cada tarea, como la posición de soldadura y la preparación de las superficies, ayudando a evitar accidentes y lesiones. Además de la seguridad, la simbología contribuye a la eficiencia en el trabajo. Al comprender los símbolos, los soldadores pueden ejecutar las tareas de manera más eficiente, evitando errores y retrabajos innecesarios, lo que se traduce en ahorro de tiempo y recursos.
La simbología es relevante no solo para los soldadores, sino también para otros profesionales como inspectores de calidad y diseñadores de estructuras metálicas, quienes dependen de su correcta interpretación para garantizar la calidad y seguridad en los proyectos.
Formación y Recursos para la Simbología de Soldadura
Para dominar la simbología en la soldadura, es fundamental contar con la formación y certificación adecuadas. Esta formación proporciona los conocimientos y habilidades necesarios para interpretar y utilizar correctamente los símbolos de soldadura. Existen diversas opciones de formación, desde cursos cortos hasta programas de certificación más completos que cubren temas como los diferentes tipos de símbolos, su interpretación en dibujos técnicos y el cumplimiento de normas.
Las certificaciones reconocidas por organismos como la American Welding Society (AWS) validan los conocimientos y habilidades. Para aprender, se dispone de herramientas como libros de referencia, tutoriales en video, presentaciones interactivas y ejercicios en línea. La práctica constante en la interpretación de símbolos en dibujos técnicos y su aplicación en proyectos reales es crucial para mejorar las habilidades.
Consecuencias de la Mala Interpretación: Estudios de Caso
La falta de comprensión de los símbolos de soldadura puede tener consecuencias graves. Un caso relevante es el colapso del puente de Hyatt Regency en Kansas City en 1981. Este desastre ocurrió debido a una falla en las soldaduras de las vigas del puente, donde los constructores interpretaron incorrectamente los símbolos de soldadura en los planos, lo que llevó a la utilización de técnicas inadecuadas. Otro caso es el desprendimiento de una rueda de un avión durante el vuelo debido a una soldadura defectuosa, donde los soldadores no habían interpretado correctamente los símbolos. Estos estudios de caso demuestran cómo la falta de comprensión puede tener consecuencias desastrosas en términos de seguridad y calidad.
