El término "espárrago" puede referirse a diferentes elementos en ingeniería, dependiendo del contexto. En su concepción más general, se refiere a varillas metálicas cilíndricas, pero también es crucial para entender ciertos tipos de ductos y tuberías con características especiales para el manejo de fluidos.
Definición General de Espárragos (Varillas Roscadas)

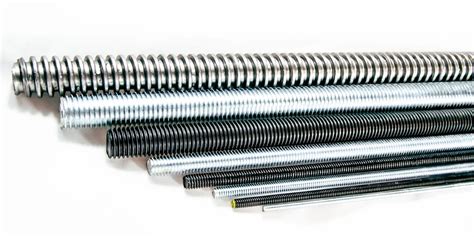

Los espárragos, también conocidos como hilo corrido, son varillas metálicas cilíndricas que presentan un roscado continuo a lo largo de toda su longitud o en sus extremos. Comúnmente, están hechos de materiales como acero, acero inoxidable o latón, y se fabrican en diferentes diámetros y longitudes para adaptarse a diversas necesidades.
Tipos y Características
Existen diversos tipos de espárragos, cada uno diseñado para aplicaciones específicas. Algunos modelos son tornillos sin cabeza que van roscados en sus dos extremos, con longitudes roscadas diferentes y una porción de vástago sin roscar entre ellas. La longitud del extremo atornillado es inversamente proporcional a la resistencia del material de la pieza.
Para facilitar su manipulación con herramientas, algunos espárragos pueden disponer en uno de sus extremos una ranura o un taladro de sección hexagonal embutido. Otro tipo de espárragos se caracteriza por tener la parte del vástago no roscada doblada en diferentes formas, lo que facilita su empotramiento en cualquier tipo de cimentación de hormigón.
Aplicaciones de Espárragos como Elementos de Fijación y Soporte
Las varillas roscadas se utilizan ampliamente en múltiples sectores debido a su versatilidad y capacidad para proporcionar conexiones seguras:
- Fijación y anclaje: Se emplean para unir objetos entre sí, garantizando una conexión robusta y duradera.
- Colgado y suspensión: Son fundamentales para colgar y suspender objetos, incluyendo ductos y tuberías en instalaciones elevadas.
- Instalaciones sanitarias y electricidad: Se usan para asegurar tuberías, conductos eléctricos y accesorios, manteniendo la infraestructura organizada y estable.
- Aplicaciones mecánicas: Forman parte de diversos sistemas mecánicos donde se requiere una conexión roscada fuerte.
Una de sus ventajas es su fácil instalación, lo que permite optimizar los tiempos en las obras. El mercado ofrece varios sistemas de suspensión para ductos que facilitan aún más su montaje, como la suspensión por medio de cables. Para su instalación, es crucial considerar los puntos de anclaje, los cuales deben soportar una tracción de alrededor de 250 kilogramos. En una instalación de ductos bi-cable, el tiempo de instalación estimado se sitúa entre 10 y 15 minutos por metro.
Ductos con Espárragos (Tachuelas/Aletas) para Optimización del Flujo de Fluidos
En otro contexto, el término "ductos con espárragos" se refiere a tuberías o conductos que incorporan pequeñas extensiones, conocidas como tachuelas o aletas, unidas a su superficie exterior. Estas estructuras, fabricadas comúnmente en materiales como acero o aluminio, vienen en diversas formas y tamaños, y su propósito principal es modificar el flujo de fluidos y mejorar la transferencia de calor.
Efectos sobre el Flujo de Fluidos
La presencia de estos espárragos o aletas en la superficie de los ductos tiene un impacto significativo en la dinámica de los fluidos:
-
Aumento de la turbulencia

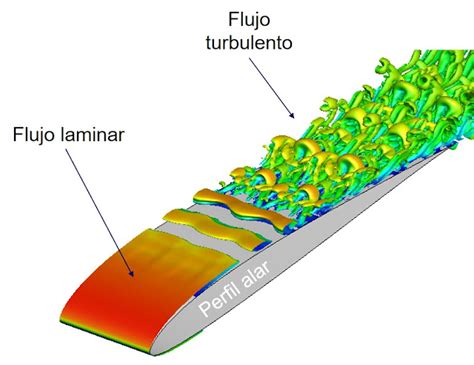

Cuando un fluido fluye sobre una superficie lisa, tiende a formar una capa delgada y laminar cerca de la pared. Aunque este flujo laminar puede ser eficiente en ciertos aspectos, limita la transferencia de calor y la mezcla dentro del fluido. Sin embargo, cuando el fluido interactúa con los espárragos en una tubería con tachuelas, este flujo laminar se interrumpe. Los espárragos rompen la capa laminar, generando pequeños remolinos y vórtices. Este incremento en la turbulencia mejora considerablemente la transferencia de calor entre el fluido y la pared de la tubería.
-
Impacto en la capa límite
La capa límite es una delgada capa de fluido que se adhiere a la pared de la tubería. En ductos lisos, esta capa puede volverse gruesa con la distancia, actuando como un aislante y reduciendo la eficiencia de la transferencia de calor. Los espárragos en un ducto evitan que la capa límite se engrose excesivamente. A medida que el fluido fluye sobre los espárragos, la capa límite se renueva constantemente, lo que permite que el fluido fresco entre en contacto directo con la pared de la tubería, optimizando el intercambio térmico.
La forma y la disposición de los espárragos también juegan un papel crucial. Por ejemplo, si los pernos se disponen en un patrón escalonado, pueden generar un patrón de flujo más complejo y eficiente en comparación con una disposición lineal.
Aplicaciones Industriales y Consideraciones de Diseño
Los ductos con espárragos (tachuelas/aletas) se utilizan en diversas industrias donde la transferencia de calor y la modificación del flujo de fluidos son críticas:
-
Centrales eléctricas
Se emplean comúnmente en calderas y condensadores. En una caldera, donde las tuberías se calientan con gases calientes externamente, el aumento de la transferencia de calor debido a los espárragos permite que el agua dentro de las tuberías se caliente de manera más eficiente, mejorando la eficiencia general de la planta de energía. En los condensadores, ocurre un proceso inverso, facilitando el enfriamiento.
-
Industria del petróleo y el gas
En las tuberías para transportar fluidos viscosos, el aumento de la turbulencia generado por los espárragos puede reducir la viscosidad del fluido cerca de la pared de la tubería, lo que facilita su flujo.
Estos diseños pueden revolucionar varias industrias al mejorar significativamente la transferencia de calor y la mezcla de fluidos.
Desafíos y Otros Tipos de Tuberías
A pesar de sus beneficios, el uso de ductos con espárragos no está exento de desafíos. Uno de los principales inconvenientes es el aumento de la caída de presión. La turbulencia y la interrupción del flujo causadas por los espárragos implican que el fluido requiere más energía para moverse a través de la tubería, lo que puede resultar en mayores costos de bombeo, especialmente en tuberías de larga distancia.
Además, el proceso de fabricación de tuberías con tachuelas puede ser más complejo y costoso en comparación con las tuberías regulares, ya que la unión de los pernos a la tubería requiere pasos y equipos adicionales.
Para aquellos interesados en otros tipos de tuberías con características de flujo únicas, se pueden consultar:
- Tubo de aleta integral
- Tubo de acero retorcido
- Tubo de aleta extruida
Referencias
- Incropera, FP y DeWitt, DP (1996). Fundamentos de transferencia de calor y masa.
- White, FM (2006). Mecánica de fluidos.
