La compactación de suelos es un procedimiento fundamental en diversas obras de ingeniería y construcción. Consiste en la aplicación de energía al suelo suelto para eliminar espacios vacíos, lo que aumenta su densidad, capacidad de soporte y estabilidad, entre otras propiedades. La importancia de esta mecánica radica en un aumento de la resistencia y disminución de la capacidad de deformación que se obtiene al someter el suelo a técnicas convenientes, que aumentan el peso específico seco y disminuyen sus vacíos, mejorando así sus propiedades de ingeniería.
La Importancia de la Compactación en Obra
Compactar el piso en faena cada vez que se realiza una obra de alto impacto es necesario dentro del rubro de la construcción. La compactación es una parte fundamental del trabajo, ya que contribuye a extender la vida útil de las vías terrestres y otras estructuras al mejorar sus propiedades de ingeniería.
¿Para qué Trabajos se Utiliza la Compactación?
La compactación se aplica a todo aquel suelo que requiera aumentar su capacidad portante para el soporte de los distintos pesos y fuerzas a los que se vean sometidos. Se realizan trabajos de compactación en un gran número de obras civiles, como la construcción de muros de contención, estabilización de terrenos, terraplenes para caminos, tendido de tuberías de agua y de alcantarillado. En el caso de las vías terrestres, las características de comportamiento que pueden ser mejoradas al compactar un suelo son la deformabilidad (disminuyendo la compresibilidad de los suelos e incrementando su estabilidad volumétrica, especialmente ante la absorción o pérdida de agua) y la resistencia, en particular al esfuerzo cortante.
Compactación de suelos y capas de base.
Tipos de Compactación y Procedimientos
En la puesta en práctica del procedimiento de compactación, se requiere un diseño previo para la planificación, buenos cálculos para la validación de datos y maquinaria especializada en construcción. Existen varios compactadores, cada uno diseñado para materiales y condiciones de obra específicos.
Métodos de Compactación Comunes

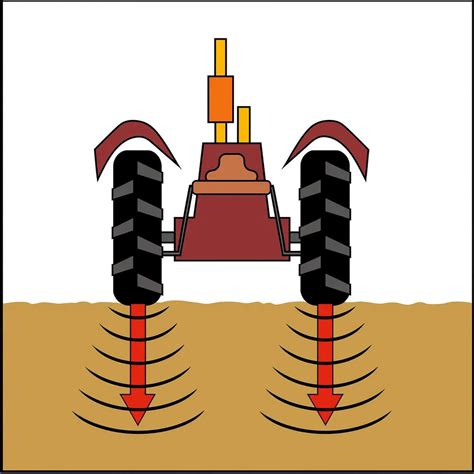

- Compactación estática: Básicamente, nos referimos a la presión generada por el propio peso de la maquinaria pesada al atravesar el suelo, lo que comprime las partículas sin necesidad de movimiento vibratorio.
- Compactación por impacto: En este caso, la compactación se produce por una placa apisonadora que impacta sobre la superficie, separando así el suelo a alta velocidad.
- Compactación por vibración: Acá, el principal recurso son las vibraciones de alta frecuencia que se le aplican al suelo, permitiendo que las partículas se reacomoden y se acerquen entre sí para aumentar la densidad.
- Compactación por amasado: La compactación se logra aplicando al suelo altas presiones distribuidas en áreas más pequeñas a las que los rodillos lisos no pueden acceder. Este método es particularmente eficaz para suelos cohesivos como las arcillas.
Tipos de Maquinaria para Compactación
El principio de funcionamiento de una máquina compactadora se basa en la transferencia de energía mecánica. La eficacia de la compactación depende del contenido de humedad, el tipo de suelo, el grosor de la capa y el tipo de máquina utilizada. En prácticamente todas las obras es necesario una adecuada compactación del terreno para tener una base óptima donde asentar el resto de elementos.
Rodillos Compactadores: Una Visión General
Uno de los tipos más comunes de equipos de compactación es el rodillo compactador. Las apisonadoras tienen una larga historia, y los rodillos modernos todavía se conocen como rodillos de vapor, desde que eran accionados por una máquina de vapor. A continuación, se detallan los tipos principales:
- Rodillos de Ruedas Lisas o Estáticos: También conocidas como aplanadoras o compactadoras estáticas, son máquinas de gran peso y dimensión que permiten la compactación de suelos, asfaltos o gravas gracias a su propio peso. El cilindro o rodillo central de acero realiza un giro de su eje central gracias a la energía suministrada por el motor, agitando las partículas del suelo y provocando su reordenación para alcanzar la máxima densidad y, en consecuencia, su compactación.
- Tambor simple o de tres ruedas: Suelen tener un tambor de acero en la parte delantera y dos ruedas especiales en la parte trasera que pueden evitar la mayoría de los pinchazos. Son excelentes para crear cimientos para edificios y pavimentar carreteras o aceras, y pueden trabajar en espacios más reducidos.
- Tambor doble o tándem: Tienen un tambor de acero en la parte delantera y otro en la parte posterior. Son ideales para superficies planas o graduales como el asfalto. La eficiencia del rodillo tándem proviene de la capacidad de aplanar y pavimentar de manera rápida y eficiente secciones enteras de una carretera.

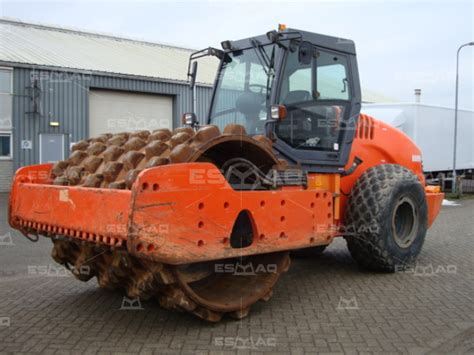

- Rodillos de Pata de Cabra (Rodillos de Apisonamiento): Estos rodillos, también conocidos como pisones o rodillos de apisonamiento, constan de muchas orejetas de forma rectangular o “pies”. Son excelentes para compactar tierra arcillosa y arcilla limosa en trabajos de construcción de carreteras. El peso del tambor puede aumentarse lastrando con agua, arena húmeda o montando secciones de acero para una compactación más eficiente. Cualquier proyecto con arcilla húmeda u otros suelos de grano fino a grandes profundidades debe utilizar este tipo de rodillo, ya que su acción se relaciona directamente con la compactación por amasado. Este tipo de rodillo puede mejorar zonas compactadas previamente por un rodillo neumático.
- Rodillos de Malla o Reja: Es un tipo de rodillo hecho por una red de barras de acero con un patrón en forma de rejilla en el tambor de acero. La rejilla también se puede lastrar con bloques de hormigón o accesorios de acero para una mayor presión de contacto. Su diseño permite una alta presión de contacto en terrenos con poca acción de amasado para la compactación. Son más adecuados en suelos gruesos y bien clasificados, rocas erosionadas y para construcciones de carreteras de subrasante y subbase.
- Rodillos Neumáticos: A veces denominados rodillos con neumáticos, son un tipo de rodillo grande para montar con varias filas de neumáticos de goma en la parte delantera o trasera. Los neumáticos de caucho proporcionan un área de cobertura del 80% y una presión uniforme en todo el ancho de los neumáticos. Por lo general, se usan para pavimentos y pueden ayudar a suavizar y pulir un proyecto, pero también son excelentes para pavimentos bituminosos o mixtos en frío y capas de tierra suelta. Se suelen utilizar en suelos no pegadizos, de materiales no granulados.
- Bandejas Vibratorias: Son casi idénticas a los rodillos de ruedas lisas (incluidos los de tambor simple y doble) excepto por una diferencia importante: vienen con un componente vibratorio especializado. A medida que el rodillo compacta y aplana la superficie, vibrará. Dado que el suelo, el asfalto y el concreto tienen espacios vacíos naturales, el uso de una bandeja vibratoria en un proyecto de construcción puede ayudar a mantener la integridad estructural del edificio, evitando que se deforme y se hunda.
- Rodillos Cilíndricos: Un tipo de rodillo con operador a pie, son relativamente livianos y son empujados por una persona. Se utilizan principalmente para proyectos pequeños y privados, como trabajos de jardinería. Típicamente tienen 1 metro de diámetro y generalmente están hechos de hierro, piedra u hormigón.
Otras Herramientas de Compactación
Los rodillos no son las únicas herramientas de construcción que se utilizan para trabajos de compactación:
- Pisón: Esta herramienta potente y de fácil uso se necesita para compactar arena y grava o piedra gruesa en áreas de difícil acceso. Son portátiles y se utilizan para trabajos pequeños en áreas estrechas.
- Plancha Vibrante: Esta herramienta posee mango plegable, lo que garantiza un fácil transporte, y es ideal para compactar arena, grava o piedra. Un uso frecuente de esta herramienta es preparar el terreno para colocar adoquines, para lo cual posee una base de goma que asienta los adoquines. Funciona con motor a gasolina.
- Rodillo Vibrante Diésel: Esta máquina se utiliza para obras más grandes, donde haga falta compactar piedra gruesa y asfalto. Es ideal para la construcción de caminos, carreteras y calzadas.
Beneficios Clave de una Correcta Compactación
En ingeniería civil, construcción de carreteras, paisajismo y preparación de cimientos, la compactación es uno de los pasos más críticos que determinan la estabilidad a largo plazo y el rendimiento de carga de una estructura. Una compactación adecuada debe cumplir las normas de densidad del proyecto y ofrece múltiples beneficios:
- Incrementar la capacidad para soportar cargas: Estando las partículas compactas, el suelo soporta cargas mayores debido a que estas tienen mayor superficie de contacto entre ellas, pudiendo así sostener mejor las construcciones.
- Impedir el hundimiento de la superficie: La compactación del suelo es parte importante en el inicio de una construcción. Si un edificio está construido sobre terreno mal compactado pueden mostrar hundimientos, asentamiento de la estructura, deformación y colapso de la misma.
- Reduce el escurrimiento de líquidos: Un suelo compactado provoca que las soluciones de drenaje sean más controlables, es decir, reduce la penetración del agua e impide el escurrimiento, evitando así que el suelo se convierta en deleznable e inestable.
- Reduce el esponjamiento y la contracción del suelo: Si hay vacíos en las capas del suelo, el agua puede penetrar en él y llenar estos vacíos provocando su inestabilidad. Lo veríamos incrementar o disminuir su volumen con la lluvia, poniendo así en peligro lo construido sobre él.
- Impide el daño de las heladas: La correcta compactación reduce las cavidades de agua que se producen en el suelo, evitando así posteriores problemas a causa de bajas temperaturas y la expansión del hielo.
