La fusión flash es un proceso de extracción pirometalúrgica de metales no ferrosos que consiste en oxidar y fundir simultáneamente los metales contenidos en una mena sulfurosa, como la calcopirita. Desarrollada originalmente por la empresa finlandesa Outokumpu en 1947, esta tecnología se ha consolidado como una solución innovadora para optimizar el consumo de energía y reducir las emisiones contaminantes en la industria metalúrgica.
Fundamentos del Horno de Fusión Flash Outokumpu

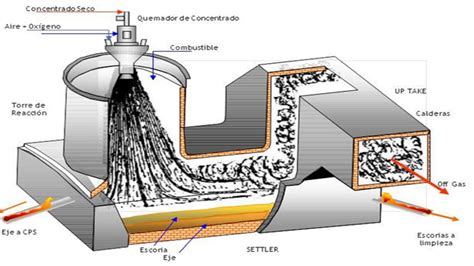

El horno de fusión flash de Outokumpu es un sistema diseñado para la producción eficiente de metales como el cobre. Su estructura se compone de tres partes principales:
- Torre de Reacción (Reaction Shaft): Lugar donde se producen las reacciones principales. En su parte superior se ubica el quemador de concentrado, que combina partículas finas y secas con aire enriquecido en oxígeno.
- Sedimentador (Settler): Área donde se separan las fases líquidas de mata y escoria, aprovechando la diferencia de densidades.
- Torre de Salida de Gases (Uptake Shaft): Conducto para la evacuación de gases hacia los sistemas de recuperación de calor.
Análisis de variables en el proceso de fusión
La investigación sobre las pérdidas de cobre en escorias, tanto en el horno flash como en hornos eléctricos de tratamiento, revela que estas pérdidas son principalmente de naturaleza química. Los estudios indican que las escorias del horno flash suelen estar sobrecalentadas (aproximadamente 109ºC por encima de la temperatura liquidus de la magnetita).
Además, el contenido de magnetita, el cobre disuelto y el grado de mata atrapada sugieren que las escorias poseen un grado de oxidación superior al de la mata de fondo. Para optimizar este proceso, se utilizan modelos matemáticos que actúan como representaciones simplificadas del sistema real, permitiendo simular escenarios sin necesidad de experimentar físicamente.
Variables de control operativo
Para maximizar la eficiencia y calidad del producto final, se gestionan diversos parámetros de control en el modelo:
| Categoría | Parámetros de control principales |
|---|---|
| Materiales | % Material Frío, % Polvo Flash, % Polvo del Convertidor |
| Aire y Comburente | % Enriquecimiento de O₂, flujo de aire de distribución e infiltrado |
| Mata y Escoria | Ley de Cu, S, As en la mata; temperaturas de operación (1200-1250°C) |
Reacciones químicas y transformaciones
Dentro del horno, las reacciones se clasifican según su función en el proceso:
- Cambios de estado y descomposición térmica: Incluye la vaporización de humedad y cambios en la estructura cristalina de los compuestos a altas temperaturas.
- Oxidación de sulfuros: La oxidación del FeS y Cu₂S en presencia de oxígeno libera gran cantidad de calor, lo que contribuye a la fusión autógena.
- Interacción mata-escoria: El óxido cuproso líquido (Cu₂O) en la escoria reacciona al contacto con los sulfuros de cobre o hierro de la mata.
Consideraciones sobre la eficiencia y sostenibilidad
La fusión flash se considera una tecnología disruptiva del siglo XX que sustituyó a los hornos de reverbero por su superior rendimiento térmico. Al ser un proceso autógeno, aprovecha el calor de la oxidación de las piritas. No obstante, dado que la atmósfera altamente oxidante puede arrastrar metales hacia la escoria, el tratamiento posterior en un horno eléctrico es fundamental para recuperar el cobre atrapado mecánicamente y mejorar la decantación.
