El amasado del hormigón es un proceso fundamental cuyo objetivo principal es cubrir de manera uniforme los áridos (piedras, gravas, arenas) con una capa de pasta de cemento, logrando así una masa homogénea de todos los componentes. Este proceso se lleva a cabo en equipos especializados conocidos como amasadoras de hormigón o hormigoneras.
Tipos y Procedimientos de Amasado
Las amasadoras de hormigón pueden ser fijas o móviles, y el proceso de amasado puede desarrollarse de diversas maneras:
- Completamente en una amasadora fija.
- Comenzando en una amasadora fija y terminando en una móvil.
- Iniciando en una amasadora fija y concluyendo en una móvil antes del transporte.
- Comenzando y terminando en una amasadora fija o móvil.

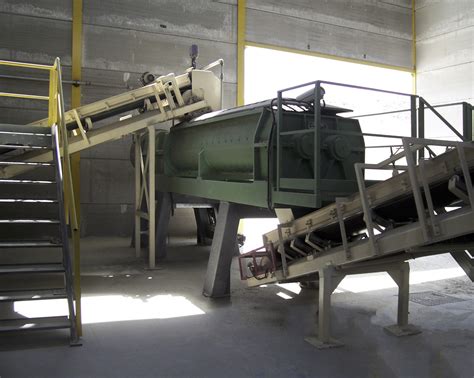

Componentes y Clasificación de las Hormigoneras
Independientemente de su tipo, todas las amasadoras comparten componentes esenciales como una cuba (el recipiente donde se realiza la mezcla), paletas (encargadas de agitar y mezclar los materiales) y un cargador (para introducir los componentes). Las hormigoneras se clasifican tradicionalmente en tres tipos principales:
- Basculantes o de eje inclinado.
- De eje horizontal.
- De eje vertical.
Importancia de un Buen Amasado
Un amasado adecuado es crucial para garantizar la homogeneidad del hormigón, lo cual repercute directamente en la correcta hidratación del cemento y, por ende, en las propiedades finales del material. Factores como el tiempo de amasado, el tipo de máquina empleada y la velocidad de la mezcla son determinantes para obtener un resultado óptimo.
Velocidad Crítica de Amasado
La velocidad de amasado debe mantenerse por debajo de un umbral crítico, conocido como velocidad crítica. Esta velocidad se define como aquella a partir de la cual los materiales dentro de la cuba comienzan a experimentar un efecto de centrifugación, lo que dificulta una mezcla homogénea. La relación para calcular esta velocidad puede aproximarse mediante la fórmula n = 42√D, donde 'n' es la velocidad y 'D' es el diámetro de la cuba.
Número de Amasadas por Hora
La cantidad de amasadas que una instalación puede realizar por hora depende de varios factores, incluyendo la duración del ciclo de trabajo de la planta, la eficiencia en la dosificación y alimentación de los componentes, y el sistema de transporte del hormigón. Generalmente, este número puede variar entre 10 y 60 amasadas por hora.
Capacidades y Dimensiones
Existen varias capacidades a considerar en las amasadoras:
- Capacidad de hormigón fresco.
- Capacidad necesaria de áridos, cuya relación con la capacidad de hormigón fresco es aproximadamente de 0.70.
- Relación entre el volumen de los componentes previos al amasado y el del hormigón fresco, que es de aproximadamente 1.50.
Las hormigoneras tradicionales se caracterizan por tres capacidades principales:
- Capacidad total de su cuba (Vt).
- Capacidad máxima de carga de los componentes, excluyendo el agua (Vc).
- Capacidad máxima de producción de hormigón fresco (Vf).
Proceso de Llenado y Adición de Componentes
El orden de llenado de las hormigoneras puede variar, aunque en instalaciones automatizadas la carga tiende a ser simultánea. No obstante, se recomienda un procedimiento general:
- Iniciar con una parte del agua de amasado.
- Seguir inmediatamente con los componentes sólidos, si es posible, de manera simultánea con el resto del agua.
- Si se utilizan aditivos plastificantes o superplastificantes, estos deben añadirse al final, después de varias vueltas de la hormigonera para iniciar el amasado.
En casos donde las hormigoneras se alimentan desde silos y se busca mejorar la resistencia a flexotracción, se sugiere un orden específico:
- Introducir primero los áridos gruesos.
- Añadir una parte de cemento y agua.
- Realizar varias vueltas para que la pasta envuelva los áridos.
- Incorporar la arena y el resto del cemento y agua.

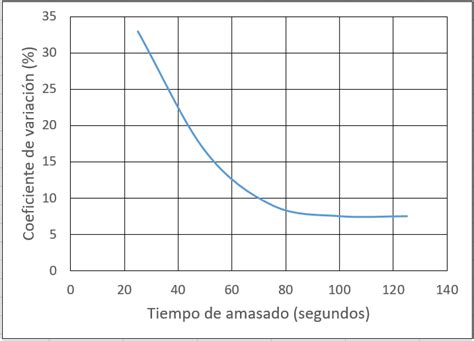

Tiempos de Amasado y Homogeneidad
Es fundamental respetar los tiempos mínimos de amasado para asegurar la homogeneidad de la mezcla. Estos tiempos están influenciados por la velocidad de giro de la hormigonera. Se ha observado que tiempos inferiores a 90 segundos en hormigoneras tradicionales pueden resultar en hormigones con notable falta de homogeneidad. Tras un minuto y medio, la mezcla tiende a ser uniforme, sin mejoras significativas posteriores.
El tiempo de amasado varía según factores como el volumen de la hormigonera, la granulometría de los áridos y la cantidad de agua. Una recomendación general es un tiempo mínimo de un minuto y cuarto, más quince segundos adicionales por cada fracción de 400 litros de exceso sobre una capacidad de 750 litros de hormigón fresco. La experiencia permite, incluso, determinar visualmente el punto óptimo de amasado.
Factores que Influyen en el Tiempo de Amasado
- Los hormigones con áridos gruesos se mezclan más rápido que los que contienen áridos finos.
- Los hormigones muy secos requieren un tiempo de amasado superior a los más fluidos.
Mantenimiento y Control de Equipos
La dosificación mínima de agua es un factor que determina el tipo de máquina a utilizar. Es esencial realizar revisiones periódicas de estos equipos para detectar residuos de hormigón o mortero endurecido, así como desperfectos o desgastes en las paletas o la superficie interior. Se recomienda una comprobación anual del cumplimiento de los requisitos técnicos, a menos que una normativa específica establezca una frecuencia mayor.

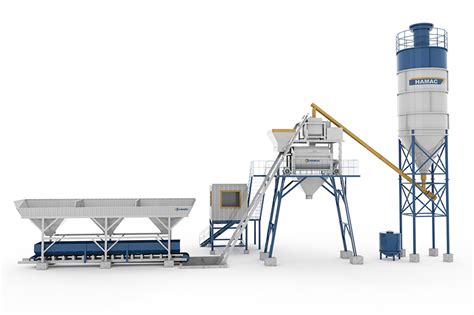

Proceso de Trabajo en una Planta Dosificadora de Hormigón
El funcionamiento de una planta dosificadora de hormigón es un proceso meticulosamente gestionado que se divide en varias etapas:
1. Almacenamiento y Alimentación de Materiales
Las materias primas, como cemento, áridos (arena, grava, piedra triturada) y agua, se almacenan adecuadamente. Los áridos suelen transportarse mediante cintas transportadoras, alimentadores vibratorios o tolvas para asegurar un flujo continuo hacia el sistema de pesaje. El cemento se traslada por transportadores de tornillo o sistemas neumáticos, mientras que el agua y los aditivos se bombean a sus unidades de dosificación.
2. Pesaje y Dosificación
Esta etapa consiste en la recolección precisa de todos los materiales pesados y su preparación para la mezcla. Los áridos se combinan en una tolva de dosificación o cinta de premezcla. Durante la dosificación, los materiales se mezclan en una secuencia controlada para evitar la segregación. Algunas plantas pueden realizar una premezcla parcial en esta fase para asegurar una distribución uniforme antes de la mezcla principal.
3. Mezclado
Es en esta etapa donde se forma el hormigón. Los tipos de mezcladores varían según la escala de producción e incluyen mezcladores de doble eje, planetarios o de plato. La elección del mezclador adecuado es crucial para obtener la calidad deseada.
Tipos de Mezcladores Comunes:
- Mezclador de doble eje: Proporciona una mezcla rápida e intensa, ideal para hormigones de alta resistencia y grandes volúmenes.
- Mezclador planetario: Ofrece una mezcla uniforme y es adecuado para hormigón de alto rendimiento, especialmente para mezclas viscosas o decorativas.
- Mezclador de tambor: Utilizado a menudo en sitios remotos, con un diseño de tambor giratorio que mezcla los componentes eficientemente para aplicaciones estándar.
4. Descarga y Transporte
Una vez finalizada la mezcla, el hormigón se transfiere a camiones de transporte, bombas de hormigón o contenedores de almacenamiento. La descarga controlada asegura que el hormigón conserve su consistencia y trabajabilidad durante el transporte.
5. Limpieza y Mantenimiento
La limpieza regular es fundamental para preservar la eficiencia operativa de la planta, prevenir la contaminación de futuros lotes y prolongar la vida útil de los componentes. Esto incluye la limpieza de mezcladoras, camiones y equipos, así como la gestión de aguas residuales.
Automatización y Control
Las plantas de hormigón modernas dependen en gran medida de Controladores Lógicos Programables (PLC) para gestionar automáticamente el pesaje, la dosificación, la mezcla y la descarga. Estos sistemas ofrecen:
- Automatización de funciones básicas: Gestión precisa de todos los procesos.
- Flexibilidad en el diseño de mezclas: Almacenamiento de múltiples recetas para cambios rápidos entre diferentes tipos de hormigón.
- Monitoreo y registro de datos en tiempo real: Permite una supervisión detallada del rendimiento, el uso de materiales y los informes de calidad.
Sistemas de Control y Monitoreo
El sistema de control es el "cerebro" de la planta de hormigón, y su estabilidad es vital para la fiabilidad de todo el proceso de producción. Estos sistemas permiten:
- Gestionar el pesaje, la dosificación y la mezcla de manera automática.
- Almacenar múltiples recetas de mezcla para cambiar rápidamente entre diferentes tipos de hormigón.
- Monitorear el flujo de producción, el uso de materiales y los informes de calidad en tiempo real, proporcionando a los operadores una supervisión mejorada del rendimiento.
Consideraciones Ambientales y de Seguridad
La operación eficiente de las plantas de hormigón debe garantizar la seguridad, la responsabilidad ambiental y el cumplimiento normativo. La manipulación de cemento y áridos genera partículas en suspensión y ruido. Los sistemas automatizados minimizan la manipulación manual, reduciendo el riesgo de accidentes. La gestión de aguas residuales y residuos es crucial, promoviendo el reciclaje y la reutilización siempre que sea posible.
Medidas para Evitar Problemas de Polvo y Bloqueo
- Dispositivo rompedor de arco: En el fondo del tanque, para romper grumos de cemento.
- Ángulo de inclinación del transportador de tornillo: Diseñado para reducir la resistencia (≤45°).
- Aire seco: Mantenimiento de un ambiente seco en el colector de polvo.
- Mantenimiento periódico: Limpieza de polvo residual.
Premezcla de Áridos
La premezcla de áridos es necesaria para evitar la segregación y mejorar la homogeneidad. Se logra mediante la mezcla de materiales de diferentes tamaños en el embudo de transferencia o en tolvas de premezcla, y optimizando el orden de alimentación.
Protección del Medio Ambiente
Las plantas modernas incorporan patios de material cerrados y colectores de polvo pulsados. Los silos de áridos están completamente cerrados, y los colectores de polvo con filtros de alta eficiencia se instalan en la parte superior de los tanques. Los puertos de alimentación principal cuentan con dispositivos de succión de polvo de presión negativa para cumplir con los estándares de emisión.
Reciclaje de Aguas Residuales y Residuos
Mediante sistemas separadores de arena y grava, y recuperación de agua, las aguas residuales pueden ser tratadas para reutilizar el agua en la mezcla de hormigón (hasta un 30% de agua limpia) y reciclar los áridos, logrando "cero emisiones" y reduciendo costos.
Tipos de Plantas Dosificadoras de Hormigón: Mezcla Seca vs. Mezcla Húmeda
Una distinción importante en las plantas dosificadoras de hormigón se basa en el método de mezclado:
Planta de Mezcla Seca
En este tipo de planta, los agregados, el cemento y los aditivos se pesan y se introducen en el camión sin premezclarlos. El agua se añade dentro del mezclador de tránsito durante el transporte. Este flujo de trabajo permite una dosificación rápida y es ideal para proyectos donde la velocidad y la movilidad son esenciales.
Planta de Mezcla Húmeda
En una planta de mezcla húmeda, todas las materias primas, incluido el agua, se mezclan completamente en un mezclador central antes de la descarga. El camión actúa únicamente como transportador. Este método garantiza una calidad uniforme del hormigón, proporciones agua-cemento precisas y una mejor resistencia.
Clasificación de las Plantas de Hormigón
Las plantas de hormigón se pueden clasificar según diversos criterios, siendo los más comunes su movilidad y el método de mezclado:

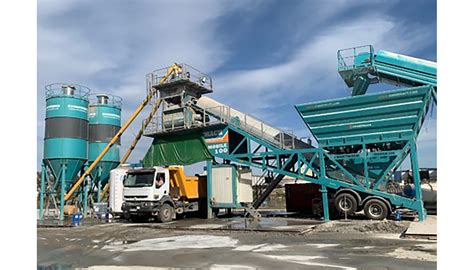

Por Movilidad:
- Plantas de hormigón estacionarias: Instaladas en un lugar fijo, son ideales para la producción de hormigón a gran escala y a largo plazo, como en grandes infraestructuras o complejos comerciales. Ofrecen mayor capacidad y estabilidad.
- Plantas de hormigón móviles (portátiles): Diseñadas para ser trasladadas con facilidad, son perfectas para proyectos con ubicaciones cambiantes o temporales. Su instalación es rápida y sencilla, con un diseño modular que facilita el montaje y desmontaje. Pueden requerir uno o dos remolques para su transporte.
Por Método de Alimentación:
- Plantas de hormigón con tolva: Utilizan una tolva de alta velocidad para transferir los áridos, lo que acelera la alimentación del material y el tiempo de producción. Ocupan menos espacio.
- Plantas de hormigón con cinta transportadora: Ofrecen una mayor eficiencia y capacidad, especialmente para proyectos de infraestructura de gran envergadura. El sistema de banda sellado reduce las emisiones de polvo y asegura una distribución uniforme del material.
Componentes Clave de una Planta de Hormigón
Una planta de hormigón es un sistema complejo compuesto por varios componentes esenciales que trabajan en conjunto:
- Silos de cemento: Estructuras cilíndricas para el almacenamiento del cemento, a menudo atornillados para facilitar la instalación y con capacidades que varían entre 50 y 200 toneladas.
- Contenedores de áridos: Disponen de múltiples compartimentos para almacenar diferentes tamaños de áridos y están fabricados en acero de alta resistencia.
- Sistemas de transporte: Incluyen cintas transportadoras, tolvas de cangilones para áridos y transportadores de tornillo para cemento y otros polvos.
- Sistema de dosificación: Compuesto por tolvas de almacenamiento y pesaje, cintas transportadoras, y utiliza cilindros y sensores de alta precisión para medir cemento, agua, aditivos, áridos y cenizas volantes.
- Mezcladora (Amasadora): El corazón de la planta. Existen diversas opciones como mezcladoras horizontales de doble eje (ideales para alta intensidad y resistencia), mezcladoras planetarias verticales (para alto rendimiento y mezclas viscosas) y mezcladoras de tambor (para sitios remotos, a menudo con motor diésel).
Aplicaciones de las Plantas Mezcladoras de Hormigón
Las plantas mezcladoras de hormigón son vitales en:
- Construcción de infraestructuras: Carreteras, ferrocarriles, puentes, túneles, aeropuertos.
- Edificios comerciales y residenciales: Centros comerciales, escuelas, hospitales, viviendas.
- Proyectos hidráulicos: Presas, embalses, canales.
- Proyectos de energía nuclear: Producción de hormigón resistente a la radiación.
- Relleno de minas.
Factores que Afectan la Calidad del Hormigón
La calidad del hormigón es el resultado de la interacción de múltiples factores:
- Materias Primas: La calidad del cemento (resistencia, estabilidad, calor de hidratación), áridos (gradación, resistencia, contenido de lodo, forma), aditivos (tipo, dosis, reactividad) y agua (pureza) son fundamentales.
- Relación de Mezcla: Las proporciones correctas de los componentes son cruciales. La relación agua-cemento, en particular, determina la resistencia y trabajabilidad del hormigón.
- Proceso de Mezcla: La uniformidad de la mezcla, influenciada por el tipo de mezcladora y el tiempo de mezclado, es esencial para evitar puntos débiles.
- Precisión de la Dosificación: Sistemas de pesaje electrónicos de alta precisión minimizan errores.
- Procesos de Construcción: El transporte, vertido, vibración y curado del hormigón deben realizarse con control de calidad.
- Sistema de Control: La estabilidad y fiabilidad del sistema de control de la planta son determinantes.
- Factores Ambientales: La temperatura y la humedad pueden afectar la hidratación del cemento y el desarrollo de la resistencia.
Rentabilidad y Valor de las Plantas Mezcladoras de Hormigón
Invertir en una planta mezcladora de hormigón puede generar ahorros significativos, aumentar la eficiencia y mejorar la calidad del proyecto. Para proyectos de gran volumen o a largo plazo, el retorno de la inversión puede ser considerable, especialmente cuando la producción de hormigón in situ es ventajosa. Estas plantas revolucionan la producción tradicional de hormigón gracias a sus sistemas precisos, automatizados y su capacidad para entregar hormigón de alta calidad de manera fiable y puntual.
