El diseño y la construcción de hornos industriales de fusión son procesos complejos que requieren una comprensión profunda de la metalurgia, la ingeniería de materiales y las tecnologías de fabricación. Estos equipos son fundamentales para diversas industrias metalúrgicas, desde el reciclaje de chatarra hasta la producción de aleaciones especializadas.
El Horno de Arco Eléctrico: Historia y Principios de Funcionamiento
Los hornos de arco eléctrico son ampliamente utilizados en la actualidad para la fusión de una vasta gama de metales. Su principal característica es la capacidad de fundir cualquier material conductor dispuesto en el hogar del horno, lo que justifica su extenso uso en todo tipo de industrias metalúrgicas.
Orígenes y Evolución Histórica
La historia de este tipo de horno se remonta al siglo XIX, cuando surgieron los primeros diseños que empleaban rudimentarias pilas o sistemas basados en motores de combustión con dinamos como fuente de energía. Durante la Segunda Guerra Mundial, estos hornos fueron empleados en la producción de aleaciones especiales en pequeñas coladas, ofreciendo la ventaja de variar composiciones más fácilmente. Sin embargo, no representaron un competidor directo para el tradicional alto horno.
No fue hasta la segunda mitad del siglo pasado, con el avance de la electrónica de potencia, que se logró un control preciso sobre la inmensa cantidad de energía necesaria para operar un horno de arco. La posibilidad de controlar variables eléctricas clave como la tensión, amperaje y frecuencia permitió la fabricación de hornos a escalas adecuadas para la industria.
Ventajas Comparativas y Principios Fundamentales

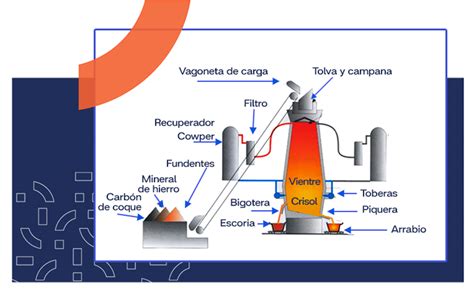

El principal beneficio de los hornos de arco frente al tradicional alto horno radica en que emplean un tercio de la energía necesaria. A pesar de que el alto horno usa el triple de energía térmica, resulta un sistema más económico debido al empleo de combustible (carbón de coque) en lugar de corrientes eléctricas, lo que le confiere una rentabilidad con la que ningún horno eléctrico puede competir. No obstante, las recientes normativas sobre emisiones perjudican cada vez más al alto horno, impulsando la adopción de hornos eléctricos.
Un horno de arco se basa en un concepto sencillo: cuando dos partes conductoras presentan una diferencia de potencial suficiente, se rompe la barrera aislante que se opone al paso de la electricidad. Este fenómeno, un arco eléctrico, similar a un rayo, libera grandes cantidades de calor, ruido y radiación. El horno de arco aprovecha este principio para fundir metales.
Horno eléctrico
Componentes Clave de un Horno de Arco
Para su funcionamiento, un horno de arco se compone de varias partes principales:
- Cuba: La estructura principal donde se deposita el metal a fundir.
- Bóveda: Cubre la cuba para minimizar la pérdida de calor.
- Electrodos: Penetran a través de la bóveda. Su número y tamaño varían según la potencia y el tamaño del horno. A escala industrial, se usan típicamente 3 electrodos, de hasta 1 metro de diámetro, alimentados por potencias eléctricas de miles de kilovatios para producir coladas de decenas de toneladas. Los hornos más pequeños suelen emplear 2 electrodos, entre los cuales se establece el arco.
Diseño de Hornos de Fusión a Escala de Laboratorio
El diseño de hornos a escala de laboratorio, como el que se desarrolla en un Trabajo Fin de Grado en la E.T.S.I., o el diseñado para la Universidad Técnica Federico Santa María, permite mantener los principios básicos de funcionamiento de sus contrapartes industriales, garantizando la seguridad en su construcción y operación.
Evolución del Diseño y Decisiones Clave
Los primeros diseños de un horno de laboratorio solían emplear dos electrodos (dada la inviabilidad de usar corriente trifásica en un horno pequeño) y una cuba refractaria de aproximadamente 1.5 litros de capacidad. Para extraer el metal fundido, se concebía un sistema de basculación similar al industrial.
Sin embargo, tras pruebas y discusiones con expertos, el diseño evoluciona hacia un modelo definitivo que, aunque opera bajo el mismo principio de arco eléctrico, introduce una sutil diferencia en la disposición del metal dentro del horno. El horno construido utiliza un crisol de grafito térmicamente aislado del exterior, con una capacidad de unos 200 centímetros cúbicos, donde se deposita la carga sólida. Una vez fundido, el metal puede extraerse con pinzas para el colado en el molde.
Factores Determinantes en el Diseño Final
Esta modificación se justifica por varios factores:
- Potencia: La cantidad de energía requerida por los diseños iniciales no podía ser suministrada por la fuente de alimentación disponible.
- Simplicidad de Construcción: El uso de un crisol aislado eliminó la necesidad de cemento refractario, facilitando y agilizando la construcción.
- Versatilidad: El crisol de grafito permite fundir diferentes metales sin riesgo de contaminación, a diferencia de un revestimiento de cemento refractario que podría retener fragmentos metálicos y contaminar aleaciones posteriores. Esto crea un dispositivo más potente al no estar limitado a un solo material.
- Seguridad: Verter metal fundido a altas temperaturas es extremadamente peligroso. Aunque un crisol extraíble no elimina todos los riesgos, disminuye la carga a fundir y facilita el manejo (un crisol del tamaño de un vaso es más controlable que un horno grande). La seguridad operacional es primordial en el diseño.
Selección de Materiales y Proceso Constructivo
La elección de materiales es crucial en el diseño de un horno. La carcasa suele ser de acero (aunque el cemento es una alternativa), y los electrodos pueden ser metálicos o de grafito. Es vital seleccionar materiales adecuados para evitar fallos catastróficos en partes expuestas a altas temperaturas.
El proceso constructivo implica considerar las operaciones necesarias y las medidas de seguridad. Por ejemplo, para un horno construido, se parte de una carcasa metálica de una bombona de gas, que se corta, suelda y taladra para la introducción de los electrodos. Se mecanizan los electrodos de grafito para ajustarse a casquillos cerámicos y se utiliza un torno para piezas de aluminio del mecanismo de ajuste. Finalmente, se da forma al aislante que protege el interior del horno de la pérdida de calor.
Tipos de Hornos Industriales de Fusión
La industria metalúrgica utiliza diversos tipos de hornos, clasificados principalmente por su fuente de energía y la forma en que procesan los materiales.
Hornos de Reverbero
Generalmente rectangulares, cubiertos por una bóveda de ladrillo refractario y con chimenea. El calor se produce en un sitio independiente del hogar y se refleja (reverbera) sobre el material. Se utilizan para la fusión de concentrado de cobre, separación de escoria, fundición de mineral y refinado o fusión de metales de bajo punto de fusión como el aluminio. Su capacidad varía desde 45 kg hasta 80 toneladas.
Hornos Rotativos
Formados por una envoltura cilíndrica de acero con eje horizontal, tienen un quemador en un extremo y una salida de gases en el otro. El interior está revestido con material refractario y pueden usar gas, gasoil o carbón pulverizado. Se consideran una mejora de los hornos de reverbero, ya que el giro del horno permite que la carga se caliente por contacto directo con la parte superior, superando el efecto aislante de la capa de escorias. Su capacidad oscila entre 50 kg y 5 toneladas para metales, y hasta 100 toneladas para acero. También existen hornos oscilantes. Se emplean para fundir todo tipo de metales y aleaciones, así como para incineración o calcinación.
Hornos de Crisol
Utilizan crisoles, recipientes de arcilla mezclada con grafito, que se calientan con gas, gasoil o electricidad. Es uno de los procedimientos más antiguos y económicos para fundir pequeñas cantidades de metal. Pueden ser fijos (el caldo se extrae con cuchara) o basculantes (para un colado más cómodo). La ventaja principal es que la carga queda aislada, preservando su composición de los gases de combustión.
Hornos Eléctricos
Ofrecen grandes ventajas en la fusión de metales:
- Alcanzan temperaturas muy elevadas (hasta 3.500°C).
- Permiten un control preciso de la velocidad de elevación y mantenimiento de la temperatura, con regulaciones automáticas.
- La carga está libre de contaminación por gas combustible.
- Es posible controlar la atmósfera (oxidante, reductora o vacío).
- Mayor duración de los revestimientos.
- Requieren poco espacio de instalación y su operación es más higiénica.
Tipos Fundamentales de Hornos Eléctricos:
- Hornos Eléctricos de Arco: Formados por una cuba de chapa de acero revestida de material refractario, con electrodos de grafito o carbón amorfo. El arco salta entre los electrodos a través del baño. Aunque existen monofásicos, generalmente son trifásicos. Se usan para baños de sales y fusión de acero, fundición de hierro, latones, bronces y aleaciones de níquel.

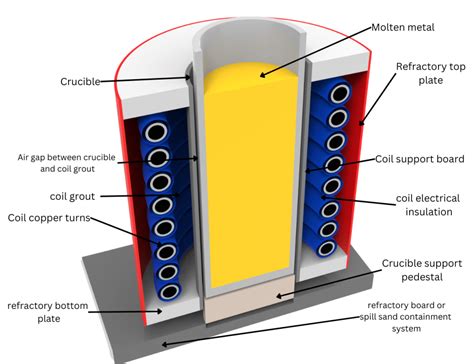

- Hornos Eléctricos de Inducción: El calor se genera por corrientes inducidas por una corriente alterna.
- Hornos Electrónicos: El calor se produce por la vibración molecular del cuerpo a calentar cuando se somete a un campo de radiaciones electromagnéticas de muy alta frecuencia (frecuencias de radio).
- Hornos Eléctricos de Resistencia: El calor se genera por el efecto Joule al circular una corriente eléctrica por una resistencia.
Metodología de Diseño con Herramientas CAD
La creación de un horno industrial, incluso a escala de laboratorio, sigue una metodología rigurosa. Un proyecto para la Universidad Técnica Federico Santa María, en colaboración con Aceros AZA S.A., ilustra este proceso, cuyo objetivo principal es fabricar un horno capaz de fundir materiales ferrosos y no ferrosos de forma eficiente, segura y rápida. Este enfoque incluye la integración de software de diseño asistido por computadora (CAD) como Autodesk Inventor Professional, que es análogo a AutoCAD en su función de creación de planos de fabricación.
Etapa de Diseño Conceptual
El proceso comienza con la definición del problema en función de las necesidades del cliente. Se identifican los requisitos del proyecto, organizándolos en objetivos, restricciones y funciones, priorizando los más importantes. El análisis funcional se realiza con herramientas como la "caja negra" (muestra flujos de entrada y salida) y la "caja transparente" (desglosa cómo se transforman esos flujos). También se busca información externa, comparando productos similares en el mercado y organizando todo en una matriz de despliegue de la función de calidad (QFD).
Diseño Estructurado y Detallado
Una vez generado el concepto más adecuado, se procede al diseño estructurado, donde se define la arquitectura del horno, seleccionando materiales, componentes y procesos de fabricación. Todas las decisiones se validan con cálculos y simulaciones para asegurar un diseño robusto, funcional y eficiente.
Durante la etapa de diseño detallado, se crean los planes de fabricación utilizando software CAD, como Autodesk Inventor Professional. Este software permite la generación precisa de planos, facilitando la construcción y el ensamblaje de las piezas del horno. Por ejemplo, un horno diseñado bajo esta metodología podría tener una capacidad aproximada de 8-10 kg de acero, una potencia de 35 kW y un rango de frecuencia de 1-10 kHz. Comparaciones con hornos comerciales, como el Jinlai JLZ-35, demuestran la viabilidad económica de diseños propios, con estimaciones de costos significativamente menores gracias a una planificación y diseño detallado. La planificación de la fabricación no siempre puede seguirse al pie de la letra, pues surgen complicaciones e inconvenientes durante el trabajo manual, como rupturas de componentes o falta de ellos, pero es a través de la superación de estos desafíos que los diseños evolucionan y mejoran.
