Calderas para horno: Guía completa sobre su funcionamiento, tipos y diferencias

Calentar un hogar o negocio de manera eficiente es esencial, y elegir el sistema adecuado puede mejorar significativamente la comodidad, el costo y la eficiencia energética. Este artículo profundiza en las diferencias entre dos soluciones de calefacción populares, las calderas y los hornos, y le ayuda a determinar qué sistema es mejor para sus necesidades.

Diferencias fundamentales entre horno y caldera

La principal diferencia entre un horno y una caldera radica en su método de operación y el fluido que utilizan para distribuir el calor.

¿Qué es un horno?

Un horno utiliza aire para generar y distribuir el calor a través de conductos, lo que se conoce como sistema de calefacción de aire forzado. Mueve aire frío a través de un intercambiador de calor, donde el aire se calienta. El aire caliente luego viaja a través de un sistema de conductos HVAC para dispersarse uniformemente por toda la casa. Los hornos vienen en tres variaciones: horizontal, de flujo ascendente y de flujo descendente. Pueden funcionar con petróleo, electricidad, gas o propano.

Ventajas de los hornos

• Flexibilidad: Los hornos pueden usar electricidad, gasóleo, gas natural y propano.
• Costos iniciales más bajos: Los hornos son menos costosos de instalar.
• Sin riesgo de congelación: Los hornos no pueden congelarse como las tuberías de las calderas en temperaturas extremadamente bajas.

Desventajas de los hornos

• Ruidosos: El soplador de un horno produce ruido cuando fuerza el aire hacia los conductos.
• Calefacción inconsistente: La calefacción con aire no es siempre consistente.

¿Qué es una caldera?

Una caldera es un sistema de calefacción que utiliza agua para distribuir el calor. Circulan agua caliente o vapor a través de radiadores y sistemas de calefacción por suelo radiante para calentar su hogar. Este tipo de sistema de calefacción funciona bien en casas que no tienen conductos para distribuir aire caliente, además de casas que ya tienen un sistema de calefacción radiante. Además de la caldera, el sistema incluye zócalos, radiadores, una red de tuberías y una bomba de circulación.

Las calderas pueden funcionar con una variedad de fuentes de combustible, incluido gas natural, petróleo, electricidad e incluso fuentes de energía renovables como la biomasa.

Ventajas de las calderas

• Distribución constante del calor: Las calderas proporcionan una calefacción uniforme y confortable sin las corrientes de aire que suelen crear los sistemas de aire forzado.
• Funcionamiento silencioso: Dado que las calderas no utilizan ventiladores ni sopladores, funcionan de forma más silenciosa.
• Calidad del aire mejorada: Sin movimiento de aire, hay menos polvo y alérgenos circulando en su hogar.

Desventajas de las calderas

• Más caras de instalar: Las calderas suelen ser más caras de instalar que los hornos.
• Mayor tiempo de calentamiento: Las calderas tardan más en calentar un espacio que el calor rápido que proporcionan los hornos.
• Solo calefacción: Las calderas solo proporcionan calefacción y no tienen capacidades de refrigeración.

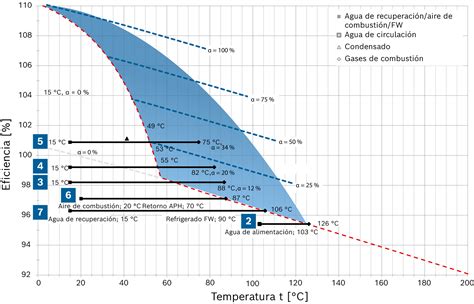

Eficiencia y costos operativos

El costo mensual de su caldera o horno depende en parte del costo del combustible y en parte de la eficiencia de calefacción de su sistema. Los sistemas más nuevos son drásticamente más eficientes que los modelos antiguos.

• Calderas: Las calderas modernas pueden tener índices de eficiencia del 95% o más, lo que las hace muy eficientes energéticamente. Las calderas de condensación son particularmente eficientes porque pueden extraer calor adicional de los gases de escape.
• Hornos: Los hornos de alta eficiencia también pueden tener eficiencias del 95% o más.

Si está instalando un nuevo modelo, ambos alcanzarán y mantendrán al menos el 95% de eficiencia energética si se mantienen adecuadamente. Los hornos o calderas más antiguos tienen una medida de eficiencia energética AFUE de alrededor del 56-70%. Los sistemas actuales tienen una calificación de eficiencia de hasta el 98,5%. En sistemas nuevos y altamente eficientes, prácticamente toda la energía que consumen se destina directamente a calentar su hogar. Actualizar su horno o caldera a uno con un AFUE en el rango del 90%+ puede reducir su factura de calefacción casi a la mitad.

Costos de instalación y operativos

• Costos de instalación: Las calderas generalmente son más costosas de instalar debido a la necesidad de conductos y radiadores. Los hornos son generalmente más baratos de instalar, especialmente si ya existen conductos.
• Costos operativos: Las calderas generalmente tienen costos operativos más bajos porque son más eficientes y pueden utilizar combustible más barato. Pueden durar entre 15 y 30 años si se mantienen adecuadamente.

Mantenimiento y durabilidad

El mantenimiento es un factor importante para mantener ambos sistemas en buen estado.

Mantenimiento de calderas

El mantenimiento de las calderas requiere una inspección anual por parte de un técnico certificado. Se recomienda purgar la caldera, lubricar las bombas dos veces al año y verificar si hay fugas todos los meses. La mayoría de los problemas de la caldera requerirán que llame a un profesional de HVAC porque las piezas son complejas, pero se requiere poco o ningún mantenimiento.

Una caldera bien mantenida puede durar entre 10 y 25 años, dependiendo del tipo, el uso y el programa de mantenimiento regular. Con el desgaste general, puede notar fugas de agua, tiempos de calentamiento más largos y ruidos extraños que indican fallas en las piezas.

Mantenimiento de hornos

Los hornos también requieren una inspección y limpieza anual. Su técnico verificará los niveles de monóxido de carbono, las líneas de gas, los sensores de llama y más. Y cada uno o tres meses, se debe cambiar el filtro. Los hornos son más adecuados para reparaciones de bricolaje y mantenimiento de hornos como reiniciar el disyuntor, reemplazar un filtro obstruido o instalar un nuevo interruptor de seguridad.

Los hornos eléctricos pueden durar de 20 a 30 años, y los hornos de gas pueden durar de 20 a 25 años.

Selección del sistema adecuado

Comprender las diferencias entre los sistemas de calderas y hornos es crucial para mantener un ambiente interior confortable. La elección entre una caldera y un horno a menudo se reduce a la edad del edificio y sus preferencias personales. Las casas más antiguas podrían beneficiarse más de los sistemas de calderas, mientras que las casas de nueva construcción generalmente contienen hornos.

• Clima: En climas más fríos, el calor constante de una caldera puede resultar más confortable. En climas más templados, un horno puede resultar más rentable.
• Infraestructura existente: Si su casa ya tiene conductos, un horno puede ser una opción más sencilla.

Ambos sistemas tienen sus ventajas y desventajas, y la elección correcta depende de sus necesidades, presupuesto y preferencias específicas. Al considerar los factores analizados en este artículo, puede elegir una solución de calefacción que garantice comodidad, eficiencia y satisfacción a largo plazo.

Tipos de calderas industriales

En el lenguaje técnico de la ingeniería, una caldera industrial es un equipo diseñado para calentar agua o generar vapor, transfiriendo calor mediante diversos métodos. Este vapor puede usarse para calefacción, limpieza, esterilización, generación de energía o incluso para operar maquinaria.

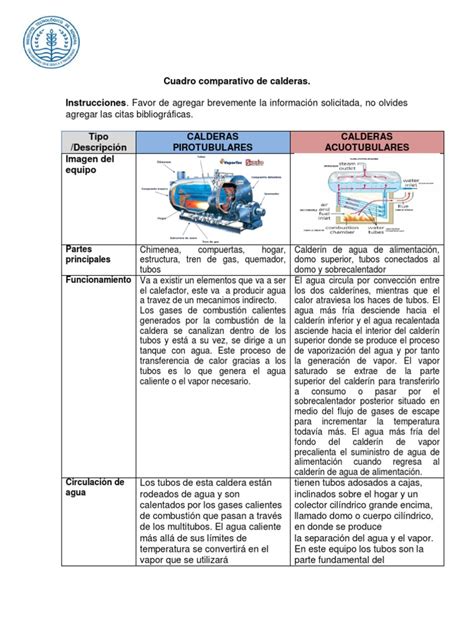

Los tipos de calderas industriales pueden clasificarse principalmente según tres criterios: el diseño de transferencia de calor, la fuente de energía utilizada y, así mismo, la presión de operación.

Clasificaciones principales

1. Según el diseño de transferencia de calor:
   • Calderas de tubos de fuego (pirotubulares): Los gases calientes de combustión circulan por tubos rodeados de agua.
   • Calderas de tubos de agua (acuotubulares): El agua circula dentro de tubos calentados externamente por gases.
2. Según la fuente de energía utilizada:
   • Calderas eléctricas: Generan calor a través de resistencias eléctricas.
   • Calderas de combustibles fósiles: Funcionan con gas natural, petróleo o carbón.
   • Calderas de biomasa: Sustentables y eficientes, permiten el aprovechamiento de residuos internos.
3. Según la presión de operación:
   • Baja presión
   • Alta presión

La ASME (American Society of Mechanical Engineers) es una organización global que establece estándares técnicos para equipos sometidos a presión.

Componentes de una caldera industrial

Una caldera tiene varios equipos que forman parte de todo el proceso de generación de vapor de agua. Los principales tipos de calderas convencionales utilizadas en el sector industrial incluyen:

• Quemador: Iniciador de la reacción de combustión del gas dentro de la caldera.
• Cámara de combustión: Hecha de hierro fundido, quema el combustible y genera calor.
• Intercambiador de Calor (economizador): Aumenta la eficiencia de la caldera.
• Sistema de circulación de agua: Esencial para la generación de vapor.
• Válvulas de seguridad: Garantizan que ningún percance haga que el sistema sea peligroso debido al aumento de la presión.

Funcionamiento de la caldera industrial

Las calderas industriales son recipientes que contienen agua que generan calor latente con la ayuda de una fuente de combustible. Luego se transfiere a varias tuberías que se conectan a diversos equipos industriales, creando así un sistema de calefacción.

Las varillas de metal que se conectan al recipiente de agua ayudan en la producción de vapor, que se recoge en un domo para condensarlo antes de liberarlo de la caldera. Esto aumenta la presión y la energía producida ayuda a impulsar la producción.

Tipos específicos de calderas

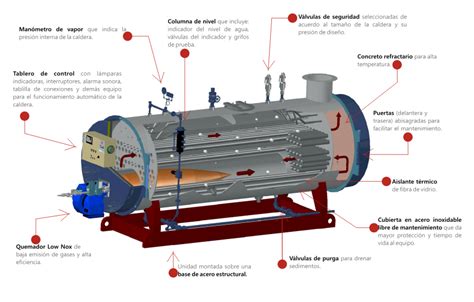

Caldera pirotubular (tubulares)

Son aquellas que tienen tubos calentados que están rodeados de agua. Los gases de combustión resultantes pasan por estos tubos, cediendo calor al líquido durante el paso. La caldera de tubos de fuego (caldera pirotubular) es un tipo de caldera en la que los gases de combustión procedentes del fogón pasan a través de varios tubos que cruzan un cilindro sellado que contiene agua.

Este tipo de caldera se utilizó en prácticamente todas las locomotoras de vapor, en la clásica disposición horizontal típica de estas locomotoras. La caldera está compuesta por un barril cilíndrico que contiene los tubos de fuego, pero también tiene una extensión en un extremo para rodear el fogón.

Variantes de calderas pirotubulares

• Caldera de Cornualles: Consiste en un cilindro horizontal largo con un solo ducto donde se sitúa el fuego.
• Caldera de Lancashire: Similar a la de Cornualles, pero con dos grandes recintos tubulares que contienen dos fogones.
• Caldera marina escocesa: Utiliza una gran cantidad de tubos de diámetro pequeño, proporcionando una mayor superficie de calentamiento.

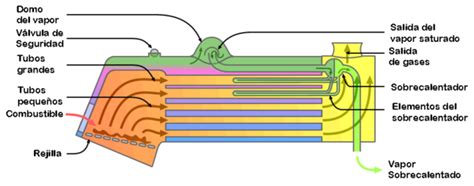

• Caldera de locomotora: Tiene una cámara de combustión de doble pared, un barril horizontal cilíndrico con tubos de fuego y una caja de humos con chimenea.
• Caldera vertical de tubos de fuego: Posee una carcasa cilíndrica vertical con varios tubos de humos verticales.
• Caldera tubular de retorno horizontal: Carcasa cilíndrica horizontal con tubos de fuego horizontales, con el fogón ubicado debajo de la carcasa.

Caldera eléctrica

La gran diferencia con otras calderas es que no hay gases de escape, no requiere ningún tipo de combustible fósil. El calentamiento del agua para generar vapor se realiza mediante resistencias eléctricas. Su principal ventaja es que el vapor puede generarse sin el combustible, las cenizas, el gas de combustión y otros problemas de las unidades convencionales.

Caldera de condensación

Utiliza gases que de otro modo se desperdiciarían, extrayendo el calor de los gases de escape o de los residuos. Esto permite una mayor eficiencia, de alrededor del 15% respecto a las calderas convencionales, lo que se traduce en un menor consumo y reducción de emisiones contaminantes.

Caldera de aceite

El combustible utilizado es aceite derivado del petróleo. El aceite se enciende en la cámara de combustión y luego el intercambiador de calor calienta el agua fría.

Caldera de Gas Natural

Se regula un indicador de temperatura y se utiliza un dispositivo termoeléctrico para reducir el desperdicio de combustible. El gas enciende el piloto que calienta los serpentines de la caldera que calienta el agua.

Caldera de gas de bajo NOX

Reciben su nombre del óxido nítrico (NO) y del dióxido de nitrógeno (NO2), por su capacidad para disminuir la emisión de estos gases contaminantes.

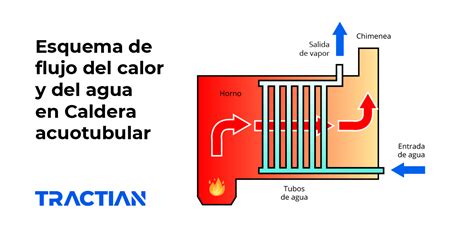

Caldera acuotubular (water tube)

El agua a calentar pasa por el interior de unos tubos que, a su vez, están rodeados por gases de combustión. El fluido fluye a través de los tubos de "muro de agua", con el calor radiante y los gases calientes confinados al exterior del tubo. Los tubos pueden soportar presiones mucho más altas que la carcasa externa de las calderas de tubos de fuego.

Clases comunes de calderas acuotubulares

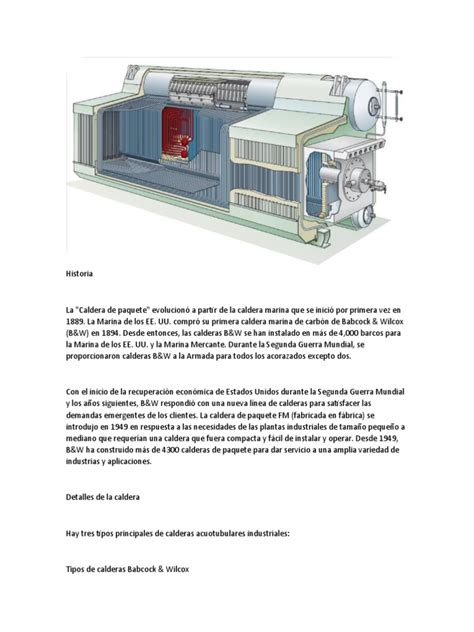

Algunas clases de calderas de tubos de agua industriales comunes son D-Style y O-Style, ambas con un solo tambor de vapor y un solo tambor de lodo, y A-Style con un solo tambor de vapor y dos tambores de lodo.

Calderas Clayton

Las calderas especializadas de Clayton de combustión directa ofrecen ventajas como costos de capital más bajos, un diseño compacto, tiempos de respuesta rápidos y una mejor eficiencia de combustible en comparación con las calderas convencionales de tubo de fuego o de tubo de agua en ciertos escenarios. Tienen un intercambiador de calor helicoidal para calentar agua de flujo forzado de una sola pasada.

Calderas Miura

Miura ofrece dos clases de calderas: Calderas de vapor a gas LX y calderas de vapor de combustible duales EX. La serie Miura EX está diseñada para instalaciones que deben tener una fuente de combustible secundaria y pueden funcionar con gas natural, propano o combustible n.o 2.

Calderas con intercambiadores de calor de aluminio

Una nueva clase de calderas, como las de Patterson-Kelley, tienen intercambiadores de calor de aluminio. Estas unidades generalmente producen agua caliente en lugar de vapor. El tratamiento del agua para estas calderas requiere un rango de pH específico y la evitación de fosfatos.

Rendimiento y seguridad: Inspecciones y mantenimiento

Como ocurre con cualquier tipo de activo, las inspecciones periódicas forman parte de las actividades, tanto de operación como de mantenimiento. Entender los tipos de calderas industriales es crucial para seleccionar el equipo adecuado y garantizar un funcionamiento seguro, eficiente y duradero.

Elementos clave de inspección

• Comprobaciones generales y regulares de seguridad.
• Monitoreo de temperatura.
• Control de niveles de combustible, circulación y presión.
• Verificación del funcionamiento de detectores de humo y alarmas.
• Limpieza de chimeneas, respiraderos y salidas para una mejor productividad de la caldera.

Regulaciones (NR-13 en Brasil)

En el contexto brasileño, la norma reguladora NR-13 establece obligaciones específicas para la operación, inspección y mantenimiento de calderas, debido a que son recipientes a presión:

• Calibración de instrumentos y equipos de control.
• Cualificación/formación y prácticas del operador de la caldera.
• Desmontaje, inspección y calibración periódica de válvulas de seguridad.
• Control de la calidad del agua mediante tratamientos.
• Informe de inspección interna y externa y, en su caso, prueba hidrostática.

El mantenimiento y la inspección continua de una caldera es fundamental para una operación segura, pues cuanto más acertadas sean las estrategias de mantenimiento, mejor. En la parte estructural de una caldera pueden ser necesarias técnicas de ensayos no destructivos (END) como ultrasonido, estanqueidad, líquido penetrante, entre otros.

Mantenimiento predictivo en calderas industriales

El mantenimiento predictivo y sus técnicas están muy presentes en las necesidades de mantenimiento de un sistema de calderas industriales. Permite una evaluación temprana, evitando que los equipos se detengan. Esta estrategia puede ser ejecutada por la información recopilada de termografía, ultrasonido, análisis de aceite, vibración y temperatura.

Una forma adecuada de predecir fallas es en el monitoreo en línea con el uso de sensores IoT y una plataforma de inteligencia artificial, lo que permite tener una visión completa de los activos y tomar decisiones más rápidas y eficientes, evitando fallos y cuellos de botella en la línea de producción.

Calentadores de fuego directo (Hornillos de Proceso)

Básicamente, un calentador, o caldera, a fuego directo es un horno. El calor se transfiere directamente al producto de proceso, que puede ser hidrocarburos o soluciones químicas. Por ello, en las plantas petroquímicas o refinerías de la industria petrolera, se emplea en ocasiones la expresión Process Heater.

Características y aplicaciones

• Los calentadores a fuego directo se utilizan para aplicaciones específicas y son equipos muy voluminosos, generalmente de ejecución vertical, aunque para potencias entre 40000 kW y 125000 kW se utiliza la ejecución horizontal.
• En el sector petroquímico, se utilizan ocasionalmente como calderas de fluido térmico, es decir, como calentadores indirectos.
• Disponen de una clapeta o damper para control de la temperatura de la zona de radiación (horno), cuya función es evitar la entrada de aire comburente excesivo con el cierre de la clapeta.
• Una aplicación particular es el calentamiento para secado o calefacción en obras de construcción, especialmente en grandes obras y en sus inicios, cuando el proceso de fabricación acostumbra a estar en espacios abiertos.
• En algunos países, como Sudáfrica, se experimenta con calderas a fuego directo, de configuración muy parecida a los calentadores de fluido térmico.

Diseño y componentes

• Sección Radiante: Donde los tubos están en presencia de la llama.
• Sección de Convección: Los tubos están fuera del alcance de la llama, pero el calor se direcciona a través del paquete de tubos, además del calor por convección.
• Aislamiento interior de ladrillos refractarios.
• Quemadores: Generalmente situados en el suelo para tubos verticales.

Consideraciones de diseño

La selección del tubo apropiado en el diseño del horno es difícil y depende de varios factores:

• Tipo de unidad (ej. tipo caja).
• Tipo de combustible.
• Porcentaje de exceso de aire (a menor porcentaje, mejor eficiencia del horno).
• Flujo de energía radiante y el área de los tubos radiantes por unidad de tiempo.
• Número de filas de tubos de choque para influir en el flujo de calor en las capas inferiores de la sección de convección.
