Bombas Centrífugas: Funcionamiento, Rodamientos y Mantenimiento

Las bombas centrífugas son dispositivos esenciales en innumerables procesos industriales, diseñadas para trasladar líquidos mediante la utilización de la fuerza centrífuga. Su versatilidad y capacidad para manejar diversos tipos de fluidos, desde agua hasta lodos, las han convertido en una de las tecnologías de bombeo más extendidas y reconocidas en el mundo industrial.

En el corazón de la operación de cualquier bomba centrífuga, yace una serie de componentes interconectados que aseguran su eficiencia y durabilidad. Entre ellos, los rodamientos juegan un papel vital, aunque a menudo subestimado, para el éxito operativo del sistema.

La Importancia Crítica de los Rodamientos en Bombas Centrífugas

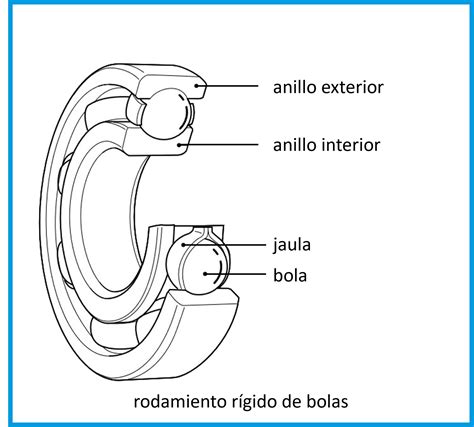

Los rodamientos son una pequeña, pero indispensable, parte del sistema de bombeo. Su función principal es llevar la carga de la bomba y permitir la rotación suave del eje. Durante el funcionamiento de una bomba centrífuga, los rodamientos están sujetos a condiciones exigentes como altas cargas axiales, lubricación de borde, elevadas temperaturas de operación y vibraciones.

Existe una amplia gama de rodamientos adecuados para bombas centrífugas, y su selección se realiza en función de las condiciones de uso específicas o las preferencias del usuario final.

Tipos Comunes de Rodamientos

• Los rodamientos de manga son especialmente adecuados para operar a altas velocidades.
• Los rodamientos de contacto angular se caracterizan por tener carreras de anillo interno y externo que se desplazan entre sí en la dirección del eje del rodamiento, soportando cargas axiales y radiales combinadas.

Causas Comunes de Fallo en los Rodamientos de Bombas

Contrario a la creencia popular, la causa más común de falla en el soporte de la bomba no es la fatiga del material, sino factores externos y operativos. Estos incluyen:

• Contaminación: Proviene de tres fuentes potenciales: líquidos (humedad), partículas de metal y suciedad o polvo. La exposición al polvo o la suciedad puede reducirse significativamente si los rodamientos permanecen en su empaque original y no se exponen a los componentes antes de la instalación.
• Lubricación Inadecuada o Ineficaz: Una lubricación adecuada de los rodamientos es crucial para evitar el contacto directo metal con metal, lo que reduce la fricción, el desgaste, el óxido y la corrosión, extendiendo así la vida útil del componente. Sin una lubricación apropiada, puede producirse una falla del rodamiento, aumentando el calor y la fricción generada.
• Tensión Operativa y Selección de Rodamientos: Si la carga operativa es excesivamente alta, puede producirse una sobrecarga y fatiga temprana. Por el contrario, si la carga es demasiado baja, puede ocurrir una carga incorrecta de los elementos deslizantes y de rodadura.
• Efectos Ambientales: Ignorar el entorno operativo puede provocar fallas en la lubricación y en el montaje de los rodamientos.

¿Qué es una Bomba Centrífuga y Cómo Funciona?

Una bomba centrífuga es un tipo de bomba rotodinámica que transforma la energía mecánica en energía hidráulica para mover líquidos. Utiliza un impulsor o rodete para transferir energía cinética al fluido, moviéndolo por efecto de la fuerza centrífuga. El fluido entra por el centro del impulsor, el cual, provisto de álabes, lo impulsa hacia el exterior, donde es recogido por la carcasa o voluta que lo conduce a la salida.

La energía cinética generada por el impulsor es convertida en energía de presión a medida que el líquido disminuye su velocidad en la voluta. Este proceso se repite continuamente mientras la bomba está en funcionamiento, permitiendo el transporte de grandes volúmenes de líquido.

Es importante destacar que no existe bomba sin motor para permitir el movimiento del eje y, a su vez, del impulsor. La potencia del motor determinará la cantidad de agua que puede mover en un menor tiempo.

Componentes Clave de una Bomba Centrífuga

Una bomba centrífuga se compone de varias partes esenciales que trabajan en conjunto:

• Impulsor: El rotor principal que aumenta la energía cinética del flujo. Es el elemento más importante para determinar el rendimiento de una bomba centrífuga. Puede ser de tres tipos:
  • Impulsor abierto: Con paletas libres en ambos lados.
  • Impulsor semiabierto: Con paletas libres en uno de los lados y encerradas en el otro.
  • Impulsor cerrado: Con paletas encerradas en ambos lados, más eficiente para líquidos limpios.
• Carcasa (Voluta): También conocida como cuerpo, contiene el líquido y dirige el flujo dentro y fuera de la bomba centrífuga. Su diseño en espiral ayuda a convertir la energía cinética en presión.
• Difusor: Conjunto de paletas estacionarias que, en ocasiones, rodean el impulsor para mejorar la conversión de energía cinética a presión. No todas las bombas centrífugas lo incluyen.
• Eje: Conecta el impulsor al motor, transmitiendo el movimiento rotativo. Los rodamientos aseguran su rotación suave.
• Sellado: En la zona de entrada del eje al cuerpo, el sistema de sellado (como sellos mecánicos o de empaquetadura) debe asegurar la estanqueidad para evitar fugas de producto.
• Caja de Rodaje: Alojamiento que contiene los rodamientos y protege los componentes internos.

Clasificación de las Bombas Centrífugas

Las bombas centrífugas se clasifican según diversas dimensiones, lo que permite una amplia variedad de modelos adaptados a necesidades específicas. A continuación, se presentan algunas de las clasificaciones más aceptadas:

Por Tipo de Flujo

Esta clasificación se basa en la dirección en que el líquido es expulsado por el impulsor.

Bomba Centrífuga de Flujo Radial

• Descripción: El líquido entra por el centro del impulsor y es expulsado radialmente al área circundante, transfiriéndole energía cinética. Luego, aumenta su presión en un canal de flujo en forma de voluta y se descarga perpendicularmente al eje.
• Ventajas: Estructura simple, fácil mantenimiento, funcionamiento estable y adecuada para uso a largo plazo.
• Limitaciones: La eficiencia se ve afectada por las condiciones de operación y no son adecuadas para fluidos de alta viscosidad.
• Aplicaciones Típicas: Transporte de fluidos de caudal medio y viscosidad baja a media, como agua limpia, aguas residuales, lodos y mortero.

Bomba Centrífuga de Flujo Axial

• Descripción: También conocidas como bombas de hélice, utilizan impulsores de flujo axial para impulsar el líquido a lo largo del eje de la bomba. Generan sustentación (empuje) al girar.
• Ventajas: Adecuadas para aplicaciones de agua de alto caudal.
• Limitaciones: Ofrecen menores alturas que las bombas de flujo radial, haciéndolas inadecuadas para aplicaciones de alta presión.
• Aplicaciones Típicas: Grandes sistemas de drenaje, sistemas de circulación de agua de centrales eléctricas y grandes sistemas de irrigación.

Bomba Centrífuga de Flujo Mixto

• Descripción: Combinan características de flujo radial y axial utilizando álabes curvos. Ofrecen un mayor caudal y eficiencia que las de flujo radial, y una mayor presión que las de flujo axial.
• Ventajas: Mayores caudales y alturas intermedias, funcionamiento estable y reducción del riesgo de cavitación.
• Limitaciones: Más caras que las bombas de flujo axial y su eficiencia fluctúa con las condiciones de operación.
• Aplicaciones Típicas: Control de inundaciones, sistemas de suministro de agua municipales, riego a gran escala y plantas de tratamiento de aguas residuales.

Por Número de Etapas

Se refiere al número de impulsores que contiene una bomba.

Bomba Centrífuga de Una Sola Etapa

• Descripción: Posee un solo impulsor que impulsa el fluido. Es el tipo más común de bomba centrífuga.
• Ventajas: Estructura simple, fácil mantenimiento, repuestos fácilmente disponibles y bajos costos operativos.
• Limitaciones: Altura relativamente baja, lo que dificulta el transporte eficiente de líquidos en condiciones de altura elevada.
• Aplicaciones Típicas: Transporte de agua limpia, aguas residuales y líquidos con pequeñas cantidades de sólidos.

Bomba Centrífuga Multietapa

• Descripción: Cuenta con múltiples impulsores conectados en serie. A medida que el líquido pasa por cada impulsor, su presión aumenta, alcanzando una mayor altura y presión final.
• Ventajas: Ideales para aplicaciones que requieren alta altura y alta presión, siendo varias veces mayores que las de las bombas de una sola etapa.
• Limitaciones: Estructura más compleja, más difíciles de mantener, costos de producción y operación ligeramente superiores. No son adecuadas para transportar líquidos con sólidos.
• Aplicaciones Típicas: Suministro de agua a gran altura, suministro de agua de calderas, estaciones de bombeo de refuerzo urbanas y equipos de limpieza de alta presión.

Por Orientación del Eje

Describe la disposición física del eje de la bomba.

Bomba Centrífuga Vertical

• Descripción: Bomba con estructura e instalación verticales. Su principio de funcionamiento es el mismo que el de una bomba centrífuga estándar, pero optimizada para espacios reducidos.
• Ventajas: Ocupan poco espacio, mayor flexibilidad de instalación. Algunas, con eje largo, pueden sumergirse, mejorando el rendimiento de cavitación.
• Limitaciones: Las bombas verticales de eje largo tienen costos de mantenimiento más elevados y requieren inspección periódica del eje.
• Aplicaciones Típicas: Pozos profundos, sumideros o aplicaciones que requieren inmersión en agua, como drenaje de sumideros y toma de agua de pozos profundos.

Bomba Centrífuga Horizontal

• Descripción: Bomba centrífuga instalada horizontalmente, con su eje paralelo al suelo.
• Ventajas: Estructura simple, diseño extraíble que facilita el desmontaje y mantenimiento.
• Limitaciones: Ocupan más espacio que las verticales. Si el entorno operativo es riguroso, puede requerirse una caseta de bombas independiente, lo que aumenta los costos iniciales.
• Aplicaciones Típicas: Suministro de agua, riego, tratamiento de aguas residuales, drenaje de inundaciones y tratamiento de relaves.

Por Carcasa

Se refiere al diseño de la carcasa que rodea el impulsor.

Bomba Centrífuga de Voluta

• Descripción: Carcasa con forma de voluta o canal de flujo en espiral que convierte la energía cinética del líquido en energía de presión. Es el tipo más común.
• Ventajas: Tecnológicamente maduras, fáciles de mantener y repuestos relativamente económicos.
• Limitaciones: Menor altura y presión que las bombas difusoras tradicionales, aunque las difusoras son más eficientes en las mismas condiciones.
• Aplicaciones Típicas: Suministro de agua municipal, riego, tratamiento de aguas residuales, minería y dragado.

Bomba Centrífuga Difusora

• Descripción: El impulsor está rodeado por un difusor (álabes fijos) que entra en contacto con el líquido, reduciendo su velocidad y aumentando su presión de manera más eficiente.
• Ventajas: Mayor eficiencia, altura y presión. Requieren alta precisión de fabricación.
• Limitaciones: Más caras que las bombas de voluta y no son adecuadas para líquidos con sólidos de gran tamaño.
• Aplicaciones Típicas: Agua de alimentación de calderas, equipos de limpieza a alta presión, agua de circulación de productos químicos y suministro de agua de edificios de gran altura.

Bomba Centrífuga de Carcasa Dividida

• Descripción: La carcasa se divide en secciones superior e inferior, con el eje horizontal como eje central.
• Ventajas: Estructura modular que simplifica el desmontaje y mantenimiento. El diseño de doble succión equilibra las fuerzas axiales, resultando en mayor estabilidad.
• Limitaciones: El tamaño y peso de la bomba aumentan, dificultando la instalación. No adecuada para líquidos con alto contenido de sólidos.
• Aplicaciones Típicas: Sistemas de suministro de agua limpia a gran escala, drenaje de grandes depósitos e irrigación de tierras agrícolas.

Por Cebado

Capacidad de la bomba para manejar el aire en la línea de succión.

Bomba Centrífuga Autocebante

• Descripción: No requiere ser llenada de líquido antes de arrancar, ya que contiene el líquido necesario para el arranque, lo que la hace ideal para arranques y paradas frecuentes.
• Ventajas: Entrada de agua y arranque/apagado más sencillos, reduciendo la frecuencia de mantenimiento.
• Limitaciones: Estructura interna más compleja, mayor fricción interna y, por ende, menor eficiencia en comparación con las bombas centrífugas tradicionales.
• Aplicaciones Típicas: Sistemas portátiles (móviles) de suministro y distribución de agua, equipos de riego y recolección de agua para uso doméstico.

Bomba Centrífuga Sumergible

• Descripción: Diseñada para funcionar completamente sumergida en el líquido, ya sea en pozos verticales o en aguas profundas, pudiendo bombear agua con partículas suspendidas.
• Ventajas: Funcionan en agua con niveles de ruido más bajos, ahorran espacio y ofrecen instalación flexible.
• Limitaciones: Más complejas de mantener que las bombas tradicionales y requieren mayor calidad de agua para evitar la corrosión química.
• Aplicaciones Típicas: Extracción de agua de pozos profundos, drenaje de sumideros y drenaje de minas.

Por Aplicación

Diseño y materiales adaptados a un tipo específico de fluido o tarea.

Bomba Centrífuga para Lodos

• Descripción: Fabricada con aleaciones de alta resistencia al desgaste. Optimizada para transportar lodos altamente abrasivos, incluso con partículas grandes.
• Ventajas: Mayor vida útil, resistencia al desgaste y a la corrosión. Mantienen la simplicidad estructural y el fácil mantenimiento de las bombas centrífugas tradicionales.
• Limitaciones: La vida útil de los componentes depende de las propiedades del medio bombeado (requiere reemplazo frecuente de piezas en lodos muy abrasivos). Mayor consumo de energía y costos más elevados que las bombas de agua convencionales.
• Aplicaciones Típicas: Drenaje de pozos de sumidero, tratamiento de aguas residuales, transporte de relaves, dragado, riego y transporte de lodos de máquinas perforadoras de túneles.

Bomba Centrífuga Química

• Descripción: Las partes en contacto con el fluido están hechas de aleaciones especiales resistentes a la corrosión, permitiendo el transporte de líquidos con propiedades corrosivas o químicas.
• Ventajas: Mayor resistencia a la corrosión que las bombas centrífugas convencionales. Permite seleccionar diferentes materiales resistentes a la corrosión según el líquido a bombear.
• Limitaciones: Mayor costo inicial debido a los materiales especializados.
• Aplicaciones Típicas: Industrias químicas, farmacéuticas y de procesamiento de alimentos donde se manejan fluidos agresivos.

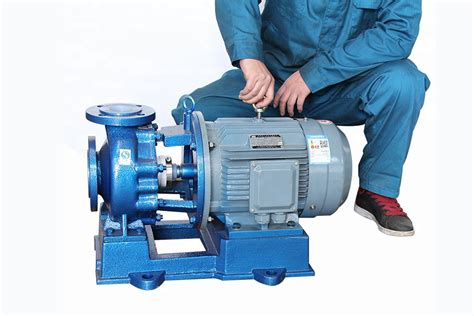

Mantenimiento de Bombas Centrífugas y Rodamientos

Un sistema de bombeo bien mantenido prolongará la vida útil de la unidad y requerirá menos reparaciones, lo que se traduce en menos tiempo de inactividad, un factor crítico cuando se necesita un suministro constante de agua.

Lubricación de Rodamientos

Se debe añadir grasa al bastidor de los cojinetes según lo requieran las inspecciones rutinarias diarias y semanales. Es importante añadir solo la cantidad suficiente de grasa para cojinetes de bolas de presión extra NGLI nº 2 para cubrir cada cojinete; el exceso de grasa puede provocar un sobrecalentamiento. El extremo líquido de la bomba no requiere lubricación.

Inspección y Ajuste de Sellos

• Sello de Cuerda (Empaquetadura): Antes de la primera puesta en marcha, afloje las tuercas del prensaestopas y vuelva a apretarlas con los dedos. Después de un breve período de funcionamiento, verifique que la caja de empaquetadura del cable y el prensaestopas no estén calientes. Si se detecta calor, afloje las tuercas del prensaestopas uniformemente hasta que el agua apenas salga en forma de gota (no a chorros o spray). Verifique periódicamente el funcionamiento en frío y ajuste las tuercas según sea necesario para la lubricación y enfriamiento de la empaquetadura.
• Sello Mecánico: Normalmente, no requiere ajuste o mantenimiento, ya que está encerrado dentro de la bomba y es autoajustable. Se debe inspeccionar para su posible sustitución si hay signos de desgaste.

Monitorización de la Operación

• Vibración: Es normal que todas las máquinas giratorias produzcan alguna vibración, pero una vibración excesiva puede reducir la vida útil de la unidad.
• Ruido: Escuche atentamente si hay sonidos inusuales cuando la unidad está funcionando bajo carga, ya que pueden indicar un problema.
• Temperatura de Funcionamiento: Durante la operación, el calor se disipa de los cojinetes de la bomba y del motor. La superficie del soporte de la bomba puede alcanzar temperaturas de hasta 150°F (65°C), lo cual es normal. Sin embargo, si la temperatura de la superficie es excesiva, interrumpa el funcionamiento y determine la causa. Los cojinetes nuevos funcionarán más calientes durante un breve período de rodaje; los cojinetes desgastados, sin embargo, provocarán temperaturas excesivas y deberán ser sustituidos.

Inspección de Conexiones y Tuberías

Inspeccione todas las conexiones de las tuberías del sistema en busca de fugas o una posible desalineación. Una desalineación puede causar tensión excesiva en la carcasa de la bomba y dañar los componentes internos de la bomba y el motor. En conexiones con bridas, la desalineación se verifica retirando los tornillos de las bridas; si las bridas se separan o desplazan, deben ajustarse los soportes de las tuberías hasta que encajen sin fuerza.

Recomendaciones Generales y Advertencias

• Es recomendable tener piezas de repuesto mínimas en el lugar de trabajo para reducir el tiempo de inactividad.
• Si la falla de una bomba tiene graves consecuencias, considere instalar una bomba de reserva.
• La solución de problemas debe ser realizada únicamente por personal cualificado.
• Importante: Engrane la toma de fuerza solo cuando el camión esté parado, NUNCA en movimiento, para evitar daños.
• Importante: NO cierre los cabezales de pulverización a plena presión.
• Importante: Nunca haga funcionar una bomba sin agua; esto provocará sobrecalentamiento y daños en las piezas internas.
• Limpie regularmente la suciedad exterior, la mugre o cualquier sustancia que pueda atrapar la humedad.
• Lave los conductos de aspiración y descarga periódicamente.

Detección y Solución de Problemas Comunes

Identificar y corregir problemas a tiempo es crucial para la longevidad de la bomba. Algunos problemas comunes y sus posibles soluciones incluyen:

• Falta de lubricación o lubricante contaminado: Indica falla en la caja de rodaje. Requiere lubricación o cambio de lubricante.
• Flexión del eje: Puede ser causada por diversas fallas en la caja de rodaje.
• Velocidad del motor baja: Afecta el rendimiento general de la bomba.
• Obstrucción en las líneas: Reduce el flujo y la eficiencia.
• Carcasa con excesivo desgaste: Afecta el rendimiento y la eficiencia.
• Aro Sello dañado o sello mal seleccionado: Provoca fugas y pérdida de presión.
• Bomba mal seleccionada o material no adecuado: Llevan a un rendimiento subóptimo o fallas prematuras.
• Cavitación de bomba: Fenómeno que daña el impulsor y reduce drásticamente el rendimiento.
• Detención del motor: Puede ser causado por una falla eléctrica o mecánica.
