Introducción a la Mecánica de la Fractura
La mecánica de la fractura es una disciplina fundamental que permite mejorar el diseño de productos, así como optimizar procesos de fabricación e inspección. Su principal objetivo es controlar la propagación de defectos que podrían llevar al fallo de los componentes, eliminando la necesidad de usar coeficientes de seguridad injustificados.
Esta rama de la ingeniería aplica las teorías de elasticidad y plasticidad a los defectos cristalográficos microscópicos de los materiales, con el fin de predecir la fractura macroscópica mecánica en los cuerpos. Surge de la necesidad de una teoría que reconciliara hechos aparentemente contradictorios, como que la resistencia a tensión uniaxial, ampliamente utilizada para predecir la rotura del material, no podía ser una propiedad independiente del mismo.
La Teoría de Griffith para Materiales Frágiles
El trabajo pionero de Griffith abordó estas inconsistencias. Sus experimentos en fibras de vidrio demostraron que la tensión de rotura aumentaba a medida que el diámetro de la fibra disminuía. Para comprobar su hipótesis de la fractura, Griffith introdujo fracturas artificiales en las probetas experimentales, mucho mayores que cualquier otra fractura preexistente en la muestra.
La teoría de la elasticidad lineal predice que la tensión y, por ende, la deformación, en el vértice de una grieta en un material elástico, es infinita. Griffith propuso que el crecimiento de una grieta requiere la creación de dos nuevas superficies, lo que implica un incremento en la energía superficial. Encontró una expresión de la constante en términos de esta energía superficial de la grieta, resolviendo el problema elástico de una grieta finita en una placa elástica. El propósito era fijar el límite en el cual la carga aplicada no trabaja y empieza a abrir la grieta de la muestra. La grieta relaja la tensión, reduciendo la energía elástica cerca de las caras de fractura. El fallo ocurre cuando la energía libre alcanza un valor pico en una longitud de grieta crítica; si este valor se supera, la energía libre decrece por el incremento de la longitud de la grieta, causando la fractura. La teoría de Griffith se puede expresar considerando el módulo de Young del material y la densidad de energía superficial del mismo.
El trabajo de Griffith fue ignorado durante mucho tiempo por la comunidad de ingenieros, hasta la década de 1950. Esto se debió, en parte, a que para los materiales estructurales de entonces, el nivel de energía necesaria para causar la fractura era mucho mayor que la energía superficial. Además, en estos materiales siempre existen deformaciones inelásticas alrededor del frente de la grieta, lo que hacía poco realista la hipótesis de un medio elástico con tensiones infinitas aplicadas sobre la fractura.
A pesar de ello, la teoría de Griffith proporciona una excelente aproximación para los resultados experimentales de materiales frágiles como los materiales cerámicos, que son casi perfectamente elásticos y apenas presentan deformación plástica antes de la rotura.
Extensiones: Fractura Elástico-Plástica

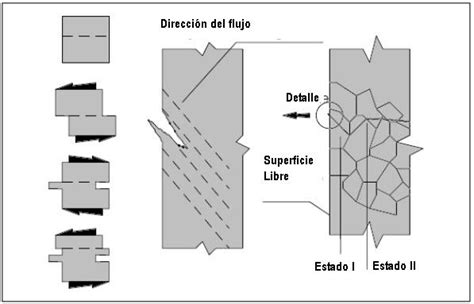

En materiales dúctiles, e incluso en aquellos que parecen frágiles, se desarrolla una zona de plastificación en el extremo de toda fisura. Cuando la carga aplicada aumenta, esta zona plástica crece en tamaño hasta que la fisura progresa, descargándose el material a ambos lados. Este ciclo de carga y descarga cerca de la fisura conlleva una disipación de energía en forma de calor y plastificación. Por ello, es necesario añadir un término disipativo al balance de energía propuesto por Griffith para materiales frágiles. En términos físicos, hacer crecer una fisura o grieta en un material dúctil requiere más energía adicional que la requerida en materiales frágiles.
Un aporte significativo de G. R. Irwin y sus colaboradores fue desarrollar un método para calcular la cantidad de energía disponible para la rotura en términos de tensiones asintóticas y campos de desplazamiento alrededor del frente de fractura en el sólido elástico lineal. Irwin denominó a esta cantidad el factor de concentración de tensiones, también conocido como FIT. Irwin fue el primero en notar que, si el tamaño de la zona plastificada alrededor de una fisura o grieta era pequeño comparado con el tamaño de la propia fisura, la energía requerida para que la fisura crezca no dependía críticamente del estado de tensiones del extremo de la fisura. En otras palabras, un cálculo puramente elástico sería suficiente para estimar la cantidad de energía disponible por fractura, considerando la energía elástica del sistema y la longitud de la fisura. La fractura ocurre cuando la intensidad de tensiones, KI, alcanza la tenacidad a la fractura, KIc, la cual es considerada una propiedad del material para el caso especial de deformación plana.
Irwin también propuso que el tamaño y la forma de la zona de disipación de energía se mantienen aproximadamente constantes durante la fractura frágil, lo que implica que la energía necesaria para crear una unidad de superficie de fractura es una constante que solo depende del material. Sin embargo, para materiales navales como la placa de acero de un buque, surgió un problema, ya que no son perfectamente elásticos y sufren importantes deformaciones plásticas en la punta de una grieta, lo que limita la aplicación de la mecánica elástico-lineal.
Para abordar estas limitaciones, un primer acercamiento en la dirección de la mecánica de fractura elasto-plástica fue la explicación de Irwin denominada curva de resistencia de extensión de la fisura o Curva R. Esta curva representa el hecho de que la resistencia a la fractura aumenta con el tamaño de la grieta en materiales elasto-plásticos, y se utiliza para examinar el crecimiento lento de grietas estables y la fractura inestable.
A mediados de la década de 1960, J. R. Rice y G.P. Cherepanov desarrollaron de manera independiente una nueva medida de la dureza para describir situaciones donde la deformación en la punta de la fractura es suficiente para que la pieza no obedezca a la aproximación lineal-elástica. A esto se le conoce como el J-integral, un análisis que supone deformación no lineal elástica (o deformación plástica monótona) por delante de la punta de la grieta. Este análisis se limita a situaciones en las que la deformación plástica en la punta de la grieta no se extiende hasta el borde más alejado de la parte de carga y exige que el comportamiento no lineal de elasticidad sea una aproximación razonable de la respuesta del material. El parámetro de fallo elástico-plástico es designado JIc y convencionalmente se convierte en KIc. La mecánica de la fractura moderna busca identificar qué fallas son seguras (no crecerán) y cuál es el nivel de servicio máximo que una estructura puede soportar.
La Fractura en el Contexto Alimentario: Papas Fritas
En el ámbito alimentario, la "fractura" se manifiesta en la textura, un atributo sensorial de suma importancia para la preferencia de un producto frito y un parámetro crítico en su calidad final. Un producto frito de buena calidad se caracteriza por tener una corteza crujiente (típicamente entre 1 y 2 mm) y un centro cocido, húmedo y suave.

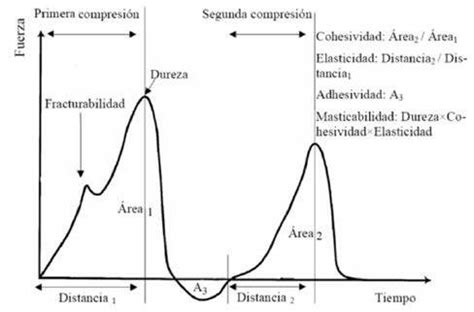

Análisis de Perfil de Textura (TPA)
El Análisis de Perfil de Textura (TPA) es una simulación de la masticación que utiliza un equipo analizador de textura. Consiste en comprimir un alimento para imitar la acción de los dientes y evaluar diversas características de textura:
- Fracturabilidad: Es el pico inicial de fuerza durante la primera compresión. Se refiere a la facilidad con la que el alimento se desmorona, cruje o revienta. Se expresa en unidades de fuerza (Newton).
- Dureza: La fuerza máxima obtenida durante la primera parte de compresión, imitando el primer mordisco. Se refiere a la fuerza requerida para comprimir un alimento entre los molares o entre la lengua y el paladar. Se expresa en unidades de fuerza (Newton).
- Cohesividad: La razón entre el área de fuerza positiva durante la segunda compresión y el área durante la primera compresión. Indica la habilidad de soportar rotura bajo compresión y representa la fuerza con la que están unidas las partículas. Es adimensional.
- Adhesividad: El área de fuerza negativa en el primer mordisco. Representa el trabajo requerido para superar las fuerzas atractivas entre la superficie del alimento y la superficie de otros materiales con los que entra en contacto. Se mide en unidades de trabajo (Joule).
- Gomosidad: El producto de la dureza por la cohesividad. Simula la energía requerida para desintegrar un alimento semisólido para que este pueda tragarse. Se expresa en unidades de fuerza (Newton).
- Elasticidad: Se relaciona con la altura a la que el alimento se recupera durante el lapso de tiempo entre el final del primer mordisco y el inicio del segundo. Mide cuánta estructura original del alimento se ha roto por la compresión inicial. Es adimensional.
- Masticabilidad: La medida de la energía requerida para masticar un sólido y desintegrarlo hasta que se pueda tragar. Es igual al producto de la gomosidad por la elasticidad. Se expresa en unidades de masa (kg).
La Ciencia Detrás de las Papas Fritas Perfectas: El Método de Doble Fritura
Las papas fritas son más que un acompañamiento; su ciencia radica en lograr una corteza dorada y salada perfecta con un interior suave y esponjoso. El método de doble fritura es fundamental para conseguir esta cualidad, buscando la máxima ternura y sabor, resultando en un exquisito contraste entre un interior tierno y un exterior crujiente y dorado.
Selección y Preparación de la Papa
No todas las papas se adaptan bien a la presión del freído. Para un equilibrio perfecto, la variedad de papa juega un papel crucial. Las papas Russet son una opción ideal para toda la temporada debido a su alto contenido de almidón y baja humedad. El almidón contribuye a un interior suave y esponjoso, mientras que la baja humedad evita que las papas queden blandas.
Una preparación adecuada es crucial. Un punto clave es el corte uniforme, que asegura una cocción homogénea y que cada papa frita quede crujiente por fuera y esponjosa por dentro. Tras el corte, es importante remojar las papas en agua fría para reducir el almidón, evitando que se aglomeren o queden grasosas, y contribuyendo a su crocancia. Posteriormente, el secado es igualmente importante para evitar salpicaduras de aceite y asegurar una fritura óptima.
Proceso de Doble Fritura
La doble fritura implica dos etapas de cocción:
- Primera fritura (escaldado): Se realiza a baja temperatura (aproximadamente 163 °C / 325 °F) durante 5 a 7 minutos. El objetivo no es dorar, sino cocinar el interior de la papa hasta que esté tierna.
- Segunda fritura: Después de un breve reposo, se eleva la temperatura del aceite a 190 °C / 375 °F y se fríen las papas durante 2-3 minutos, o hasta que estén doradas y crujientes. Esta fritura a alta temperatura es la que proporciona el característico toque crujiente.
La elección del aceite también es fundamental. Se deben seleccionar aceites neutros con altos puntos de humo, como el de canola o cacahuete, ya que toleran el calor necesario para la doble fritura sin quemarse ni desprender sabores indeseados. El control preciso de la temperatura con un termómetro es esencial en ambas etapas. Finalmente, el sazonado debe realizarse inmediatamente después de la segunda fritura, mientras las papas están calientes y crujientes, para que los condimentos se adhieran bien.
Estudio de Caso: Efecto del Recubrimiento Comestible en Batatas Fritas
En un estudio específico sobre batatas fritas por inmersión, se investigó el efecto de un recubrimiento comestible en sus propiedades texturales. Se seleccionaron variedades de batata amarilla y roja, producidas en el departamento de Córdoba, Colombia.
Materiales y Métodos
La caracterización bromatológica de las variedades incluyó la medición de contenido de humedad, grasa, proteína, ceniza, fibra, azúcares reductores y carbohidratos totales. Para el estudio de freído, se seleccionó la batata roja por su menor contenido de azúcares reductores, lo que ayuda a evitar el pardeamiento durante la cocción. Las batatas fueron lavadas, peladas y cortadas manualmente en dimensiones uniformes (1 cm x 1 cm x 5 cm), y sometidas a escaldado en una solución acuosa de cloruro de calcio.
Un grupo de muestras recibió un pretratamiento de recubrimiento comestible con carboximetilcelulosa al 0.5% a temperatura ambiente, seguido de un secado. El freído se realizó en aceite de palma a 150, 170 y 190 °C, con y sin recubrimiento. La textura se evaluó mediante la fuerza de corte con un texturómetro y el Análisis de Perfil de Textura (TPA), determinando dureza, cohesividad, adhesividad, gomosidad, elasticidad y masticabilidad. Los tiempos de fritura se ajustaron para alcanzar un contenido de humedad promedio específico en cada temperatura.
Resultados y Discusión
La composición bromatológica mostró que la batata roja tenía menor humedad y proteínas, pero mayor grasa, ceniza y carbohidratos que la amarilla. Los valores obtenidos fueron consistentes con rangos reportados en la literatura, aunque con variaciones atribuibles a las diversas variedades y condiciones de cultivo. La batata roja fue preferida para la fritura debido a sus menores azúcares reductores, a pesar de que el escaldado también se utiliza para lixiviar azúcares solubles y prevenir el pardeamiento.
El análisis de la fuerza de corte reveló que el recubrimiento tuvo un efecto altamente significativo: las muestras con recubrimiento presentaron una fuerza de corte mayor que las sin recubrimiento. Esto se atribuye a que el recubrimiento pudo disminuir la porosidad y proporcionar una superficie más homogénea, mientras que las muestras sin recubrimiento eran más porosas y con más grietas, haciéndolas más susceptibles a la fractura.
En cuanto a la temperatura de freído, no se encontró un efecto significativo en la fuerza de corte, dureza y adhesividad, ni en otras características texturales como elasticidad, gomosidad y masticabilidad. Esto se explicó porque, en el estudio, los tiempos de fritura se ajustaron para compensar las diferencias de temperatura, de modo que todas las muestras alcanzaran el mismo contenido de humedad final y características semejantes.

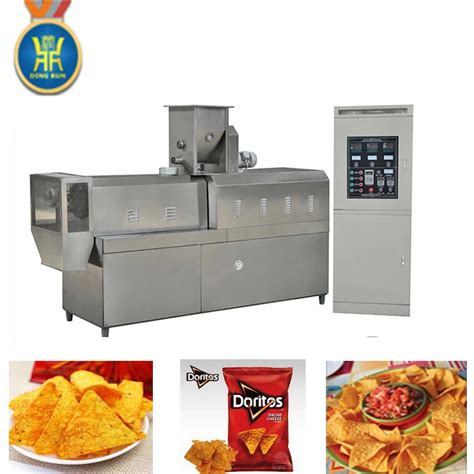

Innovación: Desarrollo de Productos Extruidos Similares a Papas Fritas
Dada la preocupación por el alto consumo de papas fritas y su relación con el sobrepeso y la obesidad, se ha investigado el desarrollo de productos alimentarios extruidos como una alternativa. El objetivo general es crear un producto con configuración, características y usos similares a las papas fritas, pero con baja capacidad de absorción de aceite.
Estos productos innovadores buscan mantener la apariencia, textura, crocancia y sabor de las papas fritas tradicionales, pero diferenciándose por su menor contenido de aceite. Esto se logra mediante el proceso de extrusión, que permite incorporar aditivos para ajustar propiedades como el sabor, la textura, la crocancia y el color. El menor contenido de aceite reduce el aporte calórico, contribuyendo a paliar el problema del sobrepeso.
Un estudio específico implicó el procesamiento de papas trituradas, harina de arroz y aditivos mediante una extrusora de doble tornillo, seguido de una fritura a 160°C. Se evaluaron formulaciones, identificándose una óptima con 70% de papa triturada, 30% de harina de arroz y 0.1% de sal, que mostró una aceptabilidad superior y una absorción mínima de aceite (8%). La aplicación de vacío durante el proceso también mejoró la aceptabilidad sensorial, resultando en una textura y firmeza mejoradas. Estos avances demuestran cómo los principios de la mecánica de materiales, aplicados al diseño de procesos y formulaciones, pueden conducir a la creación de alimentos con propiedades texturales optimizadas y beneficios para la salud.
