La válvula de seguridad es un componente esencial para la protección en aparatos que funcionan con fluidos a presión, como calderas, termos eléctricos, calentadores de agua y sistemas de gas. Su función principal es actuar ante cualquier fallo o exceso de presión, garantizando la seguridad del sistema y previniendo incidentes graves como fugas o explosiones.
¿Qué es una Válvula de Seguridad y Para Qué Sirve?
Una válvula de seguridad es un mecanismo diseñado para abrirse y liberar fluido cuando la presión dentro de un sistema supera un límite preestablecido. En el contexto de hornos a gas y otros aparatos similares, su propósito fundamental es:
- Prevenir la sobrepresión: Evita que la presión interna alcance niveles peligrosos que podrían dañar el aparato o causar un accidente.
- Liberar el exceso de presión: Al abrirse, expulsa el gas o fluido acumulado, devolviendo el sistema a un estado seguro.
- Proteger el equipo: Salvaguarda componentes delicados y la integridad estructural del aparato.
Estas válvulas son cruciales en cualquier instalación donde la presión del gas o del agua pueda aumentar de forma inesperada, abarcando tanto el ámbito doméstico como el industrial. La presión excesiva puede ser causada por diversos factores, incluyendo el mal funcionamiento de otros componentes o cambios bruscos de temperatura.
Tipos de Válvulas de Seguridad
Las válvulas de seguridad se pueden clasificar de diversas maneras, atendiendo a su mecanismo de funcionamiento, su método de instalación o su complejidad tecnológica:
Según su Mecanismo de Funcionamiento:

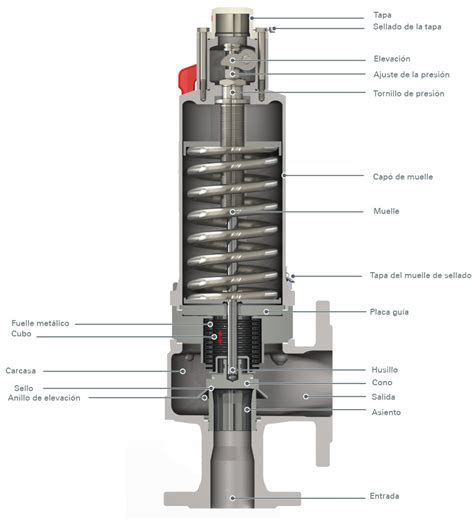

- Mecánicas: Estas válvulas se abren para liberar el fluido cuando la presión alcanza un nivel crítico. Funcionan mediante sistemas de resortes y discos que se activan ante la sobrepresión.
- Electrónicas: Son sistemas más avanzados que, además de la función de alivio de presión, pueden incorporar sensores y sistemas de control electrónico para una gestión más precisa y una respuesta más rápida.
Según su Tipo de Cierre:
- Cierre elástico: Utilizan materiales flexibles para asegurar un sellado hermético.
- Cierre metálico: Emplean componentes metálicos para el sellado, ofreciendo mayor resistencia en condiciones extremas.
Según su Método de Instalación:
- Embridada: Se conectan al sistema mediante bridas, permitiendo una instalación robusta y segura, a menudo utilizada en tuberías de mayor diámetro.
- Roscada: Se enroscan directamente en las conexiones del sistema, siendo comunes en aparatos domésticos y tuberías de menor tamaño.
- Soldada: Se integran en el sistema mediante soldadura, proporcionando una conexión permanente y de alta integridad, ideal para aplicaciones críticas.
Válvulas de Cierre de Gas: Control y Seguridad
Más allá de las válvulas de seguridad diseñadas para aliviar la presión, las válvulas de cierre de gas desempeñan un papel fundamental en la gestión del flujo de gas natural hacia electrodomésticos y sistemas de calefacción. Son los "superhéroes" de la instalación de gas, interviniendo para prevenir desastres antes de que ocurran, especialmente en caso de fugas.
Estas válvulas son esenciales para cortar el suministro de gas de forma rápida y segura. No existe una válvula universal; cada tipo está diseñado para aplicaciones específicas, de manera similar a cómo se eligen diferentes tipos de calzado para distintas ocasiones. Comprender los conceptos básicos es clave para seleccionar la válvula adecuada.
Tipos de Válvulas de Cierre de Gas y su Funcionamiento
El mundo de las válvulas de cierre de gas es diverso, y cada tipo cumple una función específica:

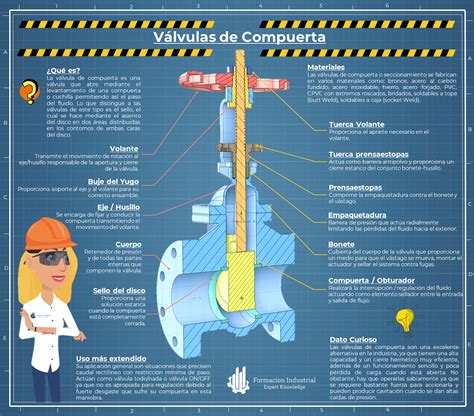

Válvulas de Compuerta
Probablemente hayas visto estas válvulas sin darte cuenta. Cuando están completamente abiertas, las válvulas de compuerta prácticamente no causan caída de presión, lo que permite que los electrodomésticos de gas funcionen a plena potencia. Son una excelente opción para la válvula principal que controla la línea de gas entrante del hogar. Se pueden abrir o cerrar girando un cuarto de vuelta con una llave inglesa.
Válvulas Globo
Consideradas heroínas anónimas en diversas industrias, las válvulas globo destacan por su capacidad para regular el flujo, no solo para un funcionamiento continuo. Su nombre proviene de su forma esférica, y en su interior cuentan con un disco móvil que se ajusta para controlar el caudal de gas. Son ideales para aplicaciones donde se requiere un ajuste preciso del caudal, como en la instalación de aparatos de gas natural.
Válvulas de Retención
Estas válvulas impiden el fenómeno conocido como reflujo, que es el retorno no deseado del gas por la línea. Las válvulas de retención permiten que el gas fluya en una sola dirección: desde la línea de gas hasta los electrodomésticos. Si el gas intenta retroceder, la válvula se cierra automáticamente, actuando como una vía de sentido único para garantizar la seguridad del hogar.
Válvulas de Tapón
Como su nombre indica, utilizan un tapón para controlar el flujo de gas. Su diseño permite un flujo sin restricciones cuando la válvula está abierta, asegurando altos caudales. Además, presentan menos puntos de fuga potenciales, lo que las convierte en una opción segura para sistemas de gas de alta presión. Aunque no son adecuadas para todas las aplicaciones, son muy prácticas cuando se necesitan.
Válvulas de Bola
Excelentes para cortar el flujo de gas rápidamente, las válvulas de bola también poseen una notable capacidad de sellado, previniendo fugas de manera más efectiva que algunos tipos de válvulas más antiguas. Por esta razón, compañías de gas y fontaneros las recomiendan frecuentemente para viviendas nuevas. Su operación es sencilla: basta con un cuarto de vuelta para cerrar el flujo de gas, sin necesidad de herramientas adicionales.
VALVULAS DE BOLA Y DIAFRAGMA Y SU USO EN SISTEMAS DE REFRIGERACION Y CLIMATIZACION
Válvulas de Mariposa
Reciben su nombre de su diseño: al abrirse, la válvula se asemeja a una mariposa desplegando sus alas. Son fáciles de operar mediante una manija que gira 90 grados para abrir o cerrar la válvula. Sin embargo, no son ideales para controlar el caudal; su uso es más efectivo en sistemas que requieren una apertura o cierre completos.
Válvulas de Cierre Rápido (Protección contra Sobrepresión)
Estas válvulas son las guardianas del sector del gas, especialmente para el propano y el gas licuado de petróleo. Son una característica de seguridad esencial, proporcionando una protección similar a tener un vigilante siempre alerta, aumentando la sensación de seguridad.
Selección e Identificación de la Válvula de Gas Adecuada
Elegir la válvula de gas correcta para una aplicación específica es un proceso que requiere considerar varios factores:
- Identifique sus necesidades: ¿Está instalando un nuevo aparato de gas o reemplazando una válvula existente? ¿El sistema es de alta presión? ¿Para qué electrodoméstico es?
- Consulte a un profesional: En caso de duda, siempre es recomendable consultar a un fontanero o técnico especializado. Ellos poseen la experiencia necesaria para garantizar que se elija la válvula adecuada para su aplicación específica, asegurando la seguridad y eficiencia del sistema.
¿Dónde Encontrar la Válvula de Gas?
La válvula de gas puede encontrarse en varios puntos del sistema:
- Medidor de gas: La válvula principal de cierre de gas suele estar cerca del contador. Busque una protuberancia rectangular o una palanca en la línea de gas entrante.
- Electrodomésticos individuales: Los electrodomésticos que funcionan con gas natural tienen sus propias válvulas de cierre.
- Válvulas de calle y de casa: Algunas viviendas cuentan con una válvula en la calle (cerca del contador) y otra más cerca de la casa.
Mantenimiento y Consideraciones de Seguridad
El mantenimiento adecuado de las válvulas de seguridad y de cierre es fundamental para garantizar su correcto funcionamiento y prolongar su vida útil:
- Inspección visual: Realizar inspecciones visuales periódicas (se recomienda dos veces al año) para detectar posibles daños o corrosión.
- Revisión de calibración: Asegurarse de que las válvulas estén correctamente calibradas para activarse a la presión de seguridad designada.
- Lubricación: Aplicar lubricante a las válvulas puede ayudar a mantenerlas en buen estado de funcionamiento y evitar que se endurezcan con el tiempo.
- Prueba de funcionamiento: Cerrar la válvula de gas (asegurándose de apagar primero el piloto), esperar un minuto y volver a abrirla, prestando atención a cualquier silbido que pueda indicar una fuga.
- No forzar: Si una válvula no funciona correctamente, no intente forzarla. Llame a un plomero profesional para que diagnostique y repare el problema.
El mantenimiento preventivo es clave para evitar la corrosión y las incrustaciones a nivel interno, asegurando que estos elementos de seguridad cumplan su función de manera fiable.

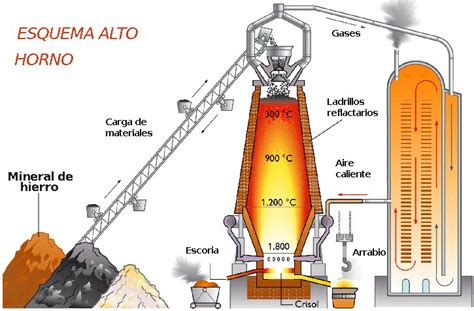

Válvulas de Control en Altos Hornos
En el ámbito industrial, especialmente en la fabricación de acero mediante altos hornos, las válvulas de control desempeñan un papel crucial. Estas válvulas regulan el flujo y la presión de los gases para optimizar la eficiencia y la seguridad del proceso de producción.
Funciones y Aplicaciones en Altos Hornos
- Optimización de la eficiencia energética: Al controlar con precisión la distribución de los gases, estas válvulas optimizan el proceso de combustión, mejorando el aprovechamiento energético del gas y minimizando residuos.
- Garantía de seguridad: Incorporan mecanismos de seguridad para aislar rápidamente secciones del sistema de gas en caso de emergencia, previniendo accidentes o fugas.
- Gestión de emisiones: Regulan el flujo de gases hacia los equipos de control de la contaminación, asegurando el cumplimiento de la normativa medioambiental.
- Manejo de condiciones extremas: Están diseñadas para soportar altas temperaturas, gases corrosivos y la presencia de partículas típicas de las operaciones de altos hornos.
Tipos de Válvulas Utilizadas en Altos Hornos
- Válvulas Globo: Ideales por su excelente capacidad de regulación y control preciso del flujo, especialmente en el manejo de gases a alta temperatura y con partículas.
- Válvulas de Mariposa: Frecuentemente utilizadas en tuberías de gran diámetro donde el espacio es limitado, ofreciendo operación rápida y baja caída de presión.
- Válvulas de Bola: Empleadas donde se requiere un cierre rápido y un sellado hermético, con funcionamiento de bajo par y excelente capacidad de sellado.
Tecnología Avanzada en Válvulas de Control
Los posicionadores inteligentes aportan precisión y capacidad de autodiagnóstico a estos sistemas, permitiendo ajustes remotos y en tiempo real para un flujo y presión de gas constantes. Los algoritmos de control adaptativo ajustan automáticamente el sistema ante cargas variables, mejorando la eficiencia de la combustión.
Los componentes internos de estas válvulas están fabricados con materiales resistentes (como Stellite o Inconel) y diseños avanzados (multietapa, anticavitación) para soportar las condiciones más exigentes, garantizando un control de flujo uniforme y duradero.
El mantenimiento predictivo, mediante el uso de sensores y análisis de datos, permite la detección temprana de problemas, evitando paradas no planificadas y optimizando los programas de mantenimiento.
En resumen, las válvulas de control son componentes indispensables en los sistemas de gas de los altos hornos, vitales para optimizar la eficiencia, la seguridad y el desempeño ambiental de estas operaciones industriales.
