Las fresadoras son máquinas herramienta fundamentales en el mecanizado de diversos materiales, principalmente metales, pero también plásticos y otros. Su función principal es dar forma a un material mediante una herramienta de corte giratoria llamada fresa. A diferencia de otros procesos de mecanizado, en el fresado, la fresa gira a una velocidad controlada mientras la pieza se desplaza de manera precisa en uno o varios ejes. Esta operación transforma una pieza bruta o semiacabada en un componente funcional con geometrías específicas, tolerancias y acabados deseados.
El fresado es un proceso de arranque de viruta que puede abarcar desde trabajos sencillos como planear una cara o abrir una ranura, hasta mecanizados complejos como contornos 3D o cavidades de precisión. Se utiliza en sectores tan diversos como la automoción, matricería, moldes, mantenimiento industrial y fabricación de maquinaria.
Componentes Clave de una Fresadora

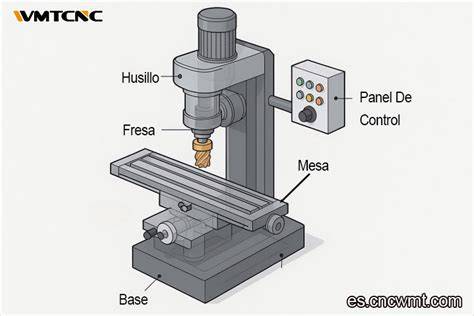

Una fresadora, en su configuración más básica, está compuesta por varios elementos esenciales para su funcionamiento:
- Mangos: Permiten la manipulación y el ajuste de la máquina.
- Columnas regulables en altura: Permiten ajustar la posición vertical del cabezal o la mesa, adaptándose a diferentes tamaños de pieza.
- Pinza porta fresas o husillo: Es el componente central donde se monta la fresa. Dependiendo del modelo de fresadora, puede ser un husillo integrado o un sistema de pinzas que sujeta la fresa.
Es importante destacar que no todas las fresadoras poseen todos estos componentes de la misma manera; su diseño puede variar según el modelo y la aplicación.
Montaje y Preparación de la Fresa
Antes de iniciar cualquier operación de mecanizado, es crucial montar y preparar correctamente la fresa en la máquina. Este proceso, que debe realizarse siempre con la máquina desenchufada por seguridad, incluye los siguientes pasos:
- Montaje de la fresa: Seleccione la fresa adecuada para el trabajo a realizar.
- Bloqueo del eje: Utilice la llave fija correspondiente para bloquear el eje del husillo y evitar que gire durante el apriete.
- Colocación de la fresa: Inserte la fresa en la pinza o el husillo, asegurándose de que esté correctamente asentada según el tipo de trabajo.
- Apriete de la tuerca: Una vez posicionada la fresa, apriete firmemente la tuerca de sujeción para asegurar un agarre firme.
Una vez la fresadora está preparada con la fresa correcta, la pieza a trabajar debe ser sujetada de forma segura a la mesa de trabajo o a la superficie de la máquina.
Funcionamiento y Técnicas de Fresado
El proceso de fresado requiere una ejecución continua y controlada para obtener resultados óptimos y seguros:
- Recorrido continuo: Realice un recorrido de corte sin pausas, evitando movimientos bruscos o interrupciones.
- Inicio de la operación: Comience el fresado siempre al principio de la madera o del material a trabajar para asegurar un arranque limpio.
- Dirección de la máquina: Durante el uso, dirija la máquina con cuidado y seguridad, manteniendo un control firme.
- Finalización del recorrido: Al llegar al final del material, retire la fresadora de manera controlada y detenga la máquina.

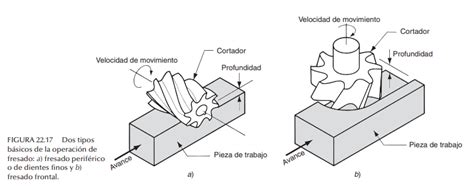

El uso de una fresadora implica un equilibrio entre la cinemática de la máquina (movimientos), la herramienta (geometría y material de la fresa), el material a mecanizar (dureza, tenacidad) y los parámetros de corte (revoluciones por minuto, avance, profundidad).
La Pinza para Fresadora: Un Componente Esencial
Dentro del sistema de sujeción de herramientas en una fresadora, la pinza para fresadora (también conocida como portapinzas o collet) juega un papel crucial. Es un componente de alta precisión diseñado para sujetar de forma segura el vástago de las fresas y otras herramientas de corte cilíndricas.
Construcción y Función de las Pinzas
Las pinzas para fresadora son herramientas de corte de alta precisión, fabricadas a partir de materiales de alta resistencia como acero endurecido o carburo. Su construcción principal está diseñada para soportar y centrar la herramienta, minimizando la deflexión y aumentando la precisión del mecanizado. Externamente, suelen presentar una carcasa cilíndrica ranurada que se acopla a un portapinzas o directamente al husillo de la máquina.
El mecanismo de sujeción se activa normalmente mediante una barra de tracción o una tuerca que aplica una presión uniforme sobre el vástago de la herramienta. Esto reduce el descentramiento y garantiza un agarre firme, esencial para operaciones de alta velocidad y precisión.
Tipos Comunes de Pinzas para Fresadora
Existen diversos tipos de pinzas, cada una con características y aplicaciones específicas:
- Pinzas ER: Son el estándar más común y versátil. Ideales para una amplia gama de aplicaciones, especialmente en equipos CNC, debido a su flexibilidad y paralelismo. Vienen en diferentes tamaños (ER11, ER16, ER20, ER25, ER32, ER40) que indican la capacidad de sujeción de diámetros de vástago.
- Pinzas R8: Se encuentran comúnmente en fresadoras más antiguas, especialmente en el mercado estadounidense. Se limitan a máquinas específicas y ofrecen una utilidad eficiente en procesos de fresado convencionales. Suelen ser más sencillas y económicas para fresadoras manuales.
- Pinzas TG: Permiten un mayor agarre, lo que las hace adecuadas para herramientas diseñadas para un uso riguroso y aplicaciones que requieren una sujeción robusta.
- Pinzas DA (Doble Ángulo): Diseñadas con dos ángulos en el cono, ofrecen un agarre más seguro y una distribución uniforme de la fuerza, reduciendo la deflexión y la vibración.
La elección del tipo de pinza dependerá de los requisitos específicos del mecanizado, el tipo de fresadora y la herramienta a utilizar.
Selección y Uso Correcto de las Pinzas
La correcta selección de una pinza para fresadora es fundamental para garantizar la precisión, la seguridad y la eficiencia del proceso de mecanizado.
Factores a Considerar al Elegir una Pinza
- Tamaño y tipo de vástago: El tamaño de la pinza debe coincidir exactamente con el diámetro del vástago de la fresa para evitar descentramiento y garantizar un agarre firme. Utilizar una pinza de un tamaño incorrecto puede dañar tanto la pinza como la fresa, además de comprometer la seguridad.
- Material y fuerza de agarre: La capacidad de la pinza debe ajustarse a la fuerza de agarre necesaria para la aplicación, evitando el deslizamiento de la herramienta.
- Compatibilidad con la máquina: Asegurarse de que la pinza sea compatible con el sistema de portaherramientas de la fresadora (por ejemplo, husillo R8, sistema ER, etc.).
- Precisión y tolerancia de excentricidad: Para operaciones de alta precisión, se requieren pinzas con baja excentricidad (TIR - Total Indicator Runout).
- Reputación del fabricante: Elegir pinzas de fabricantes reconocidos garantiza calidad, fiabilidad y acceso a soporte técnico.
Es importante recordar que las pinzas ER y R8, por ejemplo, no son intercambiables y cumplen funciones distintas. Las pinzas ER son más versátiles y se adaptan a una gama más amplia de máquinas y herramientas, mientras que las R8 son más específicas para ciertos modelos de fresadoras manuales.
Instalación y Mantenimiento de las Pinzas
La instalación y el mantenimiento adecuados de las pinzas son esenciales para su durabilidad y rendimiento:
- Limpieza: Antes de la instalación, limpie a fondo el portaherramientas, la tuerca y el husillo para eliminar cualquier residuo o lubricante que pueda afectar la precisión.
- Inspección: Revise las pinzas regularmente en busca de signos de desgaste, daños o suciedad.
- Almacenamiento: Guarde las pinzas en un lugar limpio, seco y protegido del polvo y la humedad, preferiblemente en un estuche o soporte adecuado para evitar daños.
- Aceitado: Después de la limpieza y secado, aplique una fina capa de aceite para prevenir la corrosión.
- Cambio de herramientas: Realice los cambios de herramienta con cuidado, asegurándose de que la fresa esté correctamente asentada en la pinza y que esta, a su vez, esté bien colocada en el portaherramientas. Evite apretar excesivamente la tuerca, ya que esto puede dañar la pinza.
Los problemas más comunes con las pinzas incluyen desgaste, agarre deficiente y residuos de limpieza. Una inspección y un mantenimiento regulares son clave para prevenir estos inconvenientes.
Comparativa con Otros Procesos de Mecanizado
Es útil entender las diferencias entre el fresado y otros procesos de mecanizado para elegir la tecnología adecuada:
- Torneado vs. Fresado: En el torneado, la pieza gira y la herramienta se mueve; es ideal para piezas de revolución (cilindros, conos). El fresado, donde la fresa gira y la pieza se mueve, es más versátil para geometrías complejas, ranuras y planos.
- Taladrado vs. Fresado: El taladrado crea agujeros. El fresado es mucho más versátil, permitiendo crear superficies, contornos y ranuras.
- Rectificado vs. Fresado: El rectificado se utiliza para acabados superficiales extremadamente precisos y tolerancias muy ajustadas. El fresado suele ser más rápido para desbaste y semiterminado. Muchas piezas pasan primero por fresado y luego por rectificado.
- Mandrinado vs. Fresado: El mandrinado se enfoca en mecanizar y ajustar diámetros interiores. El fresado tiene un campo de aplicación mucho más amplio.
INSTALAR FRESA EN FRESADORA
La elección entre diferentes tipos de fresadoras (convencionales, verticales, universales, CNC) y sus correspondientes sistemas de sujeción de herramientas, como las pinzas, depende del tipo de piezas a fabricar, el volumen de producción y la complejidad geométrica requerida.
