Los rellenos compactados son un componente fundamental en la ingeniería de suelos y la construcción, asegurando la estabilidad y durabilidad de las estructuras. Un enfoque estructurado, o lo que podría interpretarse como un "parrillado" de elementos mejorados o de material compactado, es esencial para optimizar el soporte del terreno. Esta técnica implica la introducción y compactación de materiales específicos para crear una base sólida y uniforme.
Compactación por Relleno Vibrado
La compactación por relleno vibrado es una técnica avanzada que permite mejorar la calidad de un suelo cohesivo. Este proceso se logra introduciendo un material extraño de grano grueso, como piedra machacada o grava, en una tolva vibradora. Así, se crea una columna sólida de dicho material.
La colocación de estas columnas de piedra machacada en forma de una matriz, o "parrillado", permite mejorar significativamente áreas específicas del suelo de construcción, aportando una mayor capacidad portante y estabilidad.
Maquinaria para Relleno Vibrado
Para llevar a cabo la compactación por relleno vibrado se utilizan equipos especializados. Por ejemplo, el vídeo de la compactación de relleno vibrado puede mostrar una pilotadora de rotación del modelo LB 24 en uso con un vibrador profundo montado en el mástil. Estas máquinas están diseñadas para ofrecer un rendimiento óptimo en trabajos de mejora de suelos. A continuación, se detallan algunas especificaciones técnicas de maquinaria típica:
| Característica | Máquina 1 | Máquina 2 | Máquina 3 |
|---|---|---|---|
| Peso operacional | 53,0 t | 48,2 - 50,7 t | 95,6 - 108,8 t |
| Par de rotación máx. | 180 kNm | 180 kNm | 450 kNm |
| Fuerza de empuje máx. | 250 kN | 250 kN | 400 kN |
| Potencia del motor | 450 kW | 450 kW | 750 kW |
| Hinca con vibrador de diseño ligero, longitud máx. del pilote | 18,0 m | - | - |
Compactación Dinámica
Relleno en Construcción: Importancia y Factores Clave
El relleno en construcción, dependiendo del proyecto, puede ser una operación sencilla o compleja que requiere equipos especiales. Es vital asegurarse de que el material de relleno se compacte correctamente para proporcionar una base estable para cualquier estructura.
Factores que Afectan al Relleno de la Cimentación
Varios factores deben tenerse en cuenta a la hora de realizar el relleno de los cimientos. A continuación, se exponen algunos de los factores más críticos:
Elección del Material de Relleno Adecuado
El material de relleno en construcción debe ser apropiado para el trabajo específico. La tierra, la arena, la grava y la piedra triturada son materiales de relleno habituales. El tipo de material variará en función de la aplicación. Por ejemplo, la piedra triturada puede mejorar el drenaje alrededor de los cimientos.
Compactación del Material de Relleno
El material de relleno debe estar adecuadamente compactado para proporcionar una base estable. Para este proceso se pueden utilizar apisonadoras manuales, compactadores de placas o compactadores de rodillos. El equipo utilizado para la compactación difiere según el tamaño y el tipo de material.
Período de Relleno y Colocación por Capas
El material de relleno debe colocarse en la excavación en capas y se compacta después de añadir cada capa. Dependiendo del material, cada capa tendrá un grosor diferente:
- La tierra generalmente debe colocarse en capas de 6 a 12 pulgadas de espesor y compactarse con un pisón manual o un compactador de placas.
- La grava y la arena pueden colocarse en capas de 3 a 6 pulgadas de espesor y compactarse con un pisón manual o un rodillo compactador.
- La piedra triturada debe colocarse en capas de 2 a 4 pulgadas de espesor y compactarse con un pisón manual o un compactador de placa.
Tipos de Materiales de Relleno
En función del tipo de material utilizado, el relleno puede clasificarse en los siguientes tipos:
Suelo de Grano Grueso
Los suelos de grano grueso incluyen los tipos de suelo de grava y arena, así como las arenas arcillosas hasta las mezclas de grava y arena con pocos o ningún fino. Estos suelos son relativamente fáciles de compactar.
Suelos de Grano Fino de Baja a Media Plasticidad
Las arcillas orgánicas de plasticidad baja o media (como las arcillas gravosas, arenosas o limosas y las arcillas magras), los limos (incluidos los limos orgánicos e inorgánicos) y las arenas finas (como las arenas finas limosas o los limos arcillosos) son ejemplos de suelos de grano fino.
Subproductos Comerciales
El uso de subproductos comerciales, como la escoria de horno o las cenizas volantes como material de relleno, puede ser conveniente cuando no se dispone de materiales naturales. Las cenizas volantes pueden utilizarse como relleno ligero detrás de un muro de 25 pies de altura y también se pueden mezclar con arcilla para hacerla más plástica. La idoneidad de estos materiales depende de su adecuación a las necesidades de los cimientos y de las características técnicas de los productos.
Material de Baja Resistencia Controlada (CLSM)
El CLSM es un material cementicio que se utiliza como relleno, relleno de huecos y lecho de servicios. La mezcla de CLSM está compuesta por cenizas volantes, cemento y otros productos similares, y las cenizas volantes pueden provenir de centrales térmicas.
Consejos para el Relleno
Para asegurar un relleno de cimientos efectivo y sin problemas, se deben seguir ciertas recomendaciones:
- Debe esperar al menos de cinco a siete días antes de rellenar los cimientos. Incluso si se rellena inmediatamente, pueden aparecer grietas.
- Antes de aplicar el relleno, no debe haber hierba, piedras sueltas ni basura en la superficie. Si la zona tiene agua, debe ser bombeada o achicada.
- Determine los materiales que utilizará para el relleno de los cimientos. Los materiales mixtos suelen incluir rocas, tierra y piedras. Algunos tipos de suciedad pueden retener demasiada humedad y, por lo tanto, no son adecuados para su cimentación.
- Intente utilizar la tierra excavada como material de relleno. Una vez almacenado el material de excavación aceptado, debe limpiarse de basura, piedras importantes, vegetación y otros elementos.
- Rellene las esquinas y asegúrese de que la distribución del suelo es uniforme para dar a su propiedad un soporte lateral sólido.
- Usando una excavadora, rellene doce pulgadas de materiales mezclados en los lados del área. Después, comprima la tierra y la piedra.

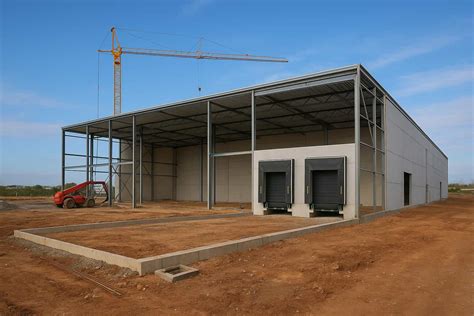

Rellenos y Compactaciones para Naves Industriales
Los rellenos y compactaciones son trabajos de extensión y compactación de suelos fundamentales para la cimentación y construcción de naves industriales. Estos trabajos se realizan en zonas con una extensión reducida o que tienen un compromiso estructural, lo que a menudo impide el uso de maquinaria de terraplenado tradicional.
El Relleno en Naves Industriales
El relleno es un procedimiento para mejorar la cota del perfil del terreno y restituir su nivel, es decir, se allana el terreno para realizar la obra. Se realiza con un material adecuado para el terreno que se va a cubrir, ya que un material equivocado suele producir grietas en el relleno.
La Compactación en Naves Industriales
El compactado es un proceso que saca el aire de los poros de un material mediante la aplicación de una fuerza. Es un trabajo necesario para la cimentación, ya que aumenta la densidad del suelo, hace impermeable el material y, lo más importante, evita que con el tiempo el terreno gane volumen. Esto último provocaría inestabilidad y grietas en la nave industrial, desestabilizando la estructura metálica de la nave.
Clasificación General de Tipos de Relleno
Relleno Compactado
Es cuando se realizan rellenos y compactaciones conjuntas. Se utiliza para todo tipo de obras, ya sea el llenado de una zanja o la base de un camino o carretera.
Relleno Estabilizado
Además de rellenar y nivelar el terreno, se produce una compactación intensa. Esto provoca un alto grado de compactación y un volumen estable del material de forma permanente.
Relleno Natural
Se realiza con grava y no se produce la compactación del material. Este tipo de relleno se utiliza para nivelar terrenos no edificables.
Materiales Utilizados en Rellenos y Compactaciones
Los materiales para relleno pueden ser:
- Materiales de relleno: Estos materiales se pueden utilizar mezclados o limpios, y reciben su nombre dependiendo del grosor. Se usa material que se consigue en el mismo lugar; por ejemplo, si se hace una zanja, se guarda el material para rellenar.
- Material prestado: Se utiliza cuando el material se consigue de otro lugar. Normalmente, se usa material prestado si en el lugar de la obra no hay suficiente material o si no es adecuado.
Consejos para la Compactación
Una compactación adecuada es crucial para la estabilidad del terreno:
- Inmovilizar los puntos de nivel: Para evitar que se muevan y se cambie el nivelado.
- Compactar del exterior al interior: Ya que se consiguen mejores resultados y el material compactado confina al material que no se ha compactado.
- Cambiar de dirección suavemente: Para evitar arrastrar el material, lo que crea desniveles.
- Utilizar la humedad adecuada: Para que la compactación sea homogénea y se consiga la densidad necesaria, el nivel de humedad tiene que ser correcto. Esto se consigue con el Ensayo Proctor. Además, el tiempo entre el extendido y la compactación debe ser corto.

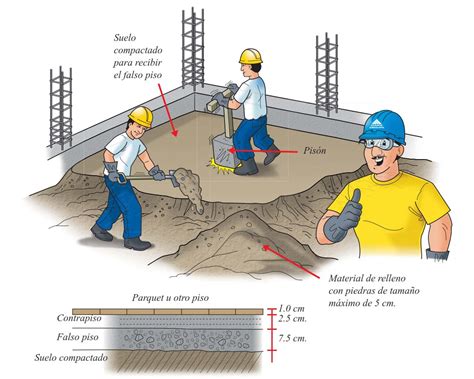

Preparación del Suelo para Falso Piso
Frecuentemente, el falso piso se hace al final de todo el proceso constructivo; sin embargo, es mucho mejor construirlo después de los sobrecimientos. El piso generalmente está compuesto por tres capas: el falso piso, el contrapiso y el piso terminado. Para una correcta ejecución, se deben seguir los siguientes pasos:
- Este material debe ser humedecido por lo menos con un día de anticipación antes de ser usado.
- Se deben replantear los niveles respecto de la vereda y se deben colocar los puntos en el terreno. Para calcular el nivel de estos puntos de control del relleno, se debe descontar al nivel del piso terminado los espesores del piso terminado, del contrapiso y del falso piso, tal como lo indican los planos, lo que aproximadamente suma unos 11 cm.
- La compactación debe hacerse por capas, con un espesor máximo de 15 cm.
