Iluminación de Estudio de Televisión: La Importancia de la Parrilla

La industria audiovisual se encuentra en constante evolución, buscando nuevos modelos de negocio y audiencias en la era digital. Esto ha provocado que la tecnología utilizada se adapte a los cambios, requiriendo equipamiento más diverso, especializado y económico. A pesar de la búsqueda de nuevas historias e ideas, la utilización de espacios dedicados y preparados para la generación de programas y contenidos sigue siendo una constante, siendo los estudios de TV el epicentro de esta actividad.

Un estudio de TV es una instalación fija completamente preparada que se compone de dos áreas principales: el control de realización, con múltiples equipos técnicos para la producción, grabación y emisión, y el plató de TV. Este último es un espacio perfectamente aislado que alberga equipamiento de cámara, sonido directo y, fundamentalmente, equipamiento de iluminación, junto con elementos de escenografía.

Existen multitud de tipologías de estudios de TV, adaptándose a diferentes presupuestos y tipos de programas, desde grandes platós hasta miniplatós para debates o contenidos para redes sociales. Independientemente de su tipología, los estudios de TV comparten tres características comunes: son localizaciones interiores aisladas, predominan la realización de contenido con multicámara, y permiten la producción multicontenido. Estas características son esenciales para entender la iluminación en un plató de TV.

Sin luz, la industria audiovisual no es posible. La iluminación en el audiovisual es la capacidad de dar sentido a esa luz con fines estéticos, artísticos, narrativos y comunicativos. Es una técnica y un lenguaje aplicados al teatro, al cine y a la televisión. La capacidad de invención y la curiosidad científica hicieron surgir los estudios, permitiendo un mayor aprovechamiento del tiempo de trabajo, el máximo control de la iluminación y un mejor balance del coste económico. Desde sus inicios, la implantación de constantes novedades tecnológicas ha facilitado el trabajo en el sector audiovisual, mejorando sus posibilidades estéticas y narrativas, especialmente en el campo de la iluminación.

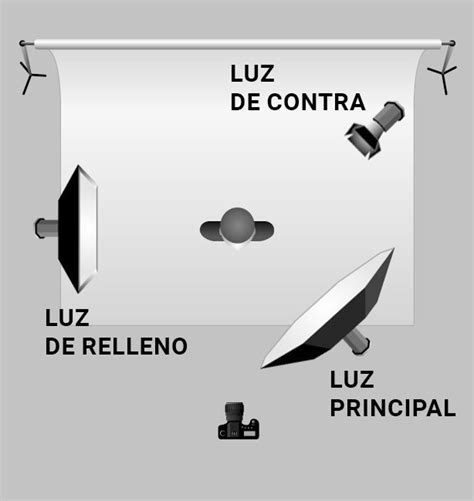

Entornos de Trabajo y Fundamentos de la Iluminación en Platós de TV

Para la realización y producción de contenidos televisivos/audiovisuales, existen dos entornos de trabajo fundamentales: el estudio de TV (subdividido en control técnico y plató TV) y el entorno de exteriores (reportajes o localizaciones interiores naturales). En ambos, la forma de trabajar y los desarrollos en el campo de la iluminación han modificado el tipo y diseño de las fuentes de luz, proyectores y accesorios, adaptándose a cada necesidad. Este artículo se centrará exclusivamente en lo necesario para la iluminación en un plató de TV.

Espacio Físico del Plató

El plató es el lugar y la edificación propiamente dicha. Este espacio, con dimensiones específicas de alto y ancho, debe ser un espacio cerrado de gran altura, con aislamiento térmico, lumínico y sonoro, protecciones contra posibles riesgos y revestimiento aislante acústico. Además, debe contar con entradas y salidas amplias para el personal técnico, maquinaria, elementos de construcción de decorados y mercancías, y normalmente está construido a pie de calle, sin desniveles, y dotado de puertas de salida de emergencia.

Instalación Eléctrica

La instalación eléctrica es fundamental para trabajar con luz artificial. La mayoría de los estudios/platós de TV dependen de una red eléctrica suministrada por una compañía y de instalaciones eléctricas supervisadas por una empresa especializada en Baja Tensión (BT). Se deben cumplir requisitos técnicos de calidad, construcción y seguridad para evitar problemas en el manejo del sistema de iluminación. Es imprescindible trabajar con instalaciones adecuadas y sistemas de iluminación diseñados para tal uso, que cuenten con toda la equipación eléctrica de protección y medidas necesarias en relación a la potencia eléctrica diseñada, por ejemplo, un plató de TV con 16.000 vatios de potencia dedicada a iluminación.

La fuente de alimentación o acometida es de donde proviene la electricidad. Se establecen dos tipos de fuentes de alimentación:

• Fuentes dependientes estacionarias: Redes de distribución e instalaciones de enlace BT.
• Fuentes autónomas portables: Grupos electrógenos y generadores eléctricos.

A nivel eléctrico, se debe trabajar con variables como el tipo de corriente (monofásica o trifásica), corriente alterna o continua, circuitos eléctricos (en serie o en paralelo) y el cableado y conectores apropiados. Es muy recomendable que la instalación eléctrica del plató de TV sea independiente de otras instalaciones y usos. En caso de alta potencia, es conveniente una instalación de enlace propia desde el centro de transformación de AT/MT a BT, y para potencias menores, un circuito eléctrico propio desde el cuadro general de mando y protección (DGMP), independiente de otros usos.

El fin de toda instalación eléctrica es la conexión entre el equipamiento y el proyector/aparato de iluminación a través de la toma de corriente, que profesionalmente se denomina base/conector. Estas pueden ser de superficie, empotrables, de interior o exterior con protección IP, y varían en número de clavijas, tensión e intensidad que soportan. Las soluciones más profesionales incluyen entradas/salidas de schukos, bornes de conexión rápida, conectores modulares Harting, PowerCon y/o barras electrificadas.

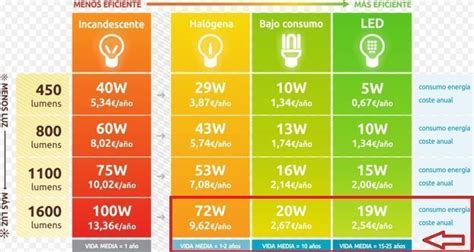

Tecnologías o Sistemas de Emisión Lumínica

Se refieren a las distintas formas de generar luz artificial, basadas en principios como la termorradiación, la luminiscencia y la radiación eléctrica. Prácticamente, hablamos de los tipos de lámpara (nunca bombilla) utilizados en el sector:

Lámparas de Incandescencia

Basadas en la termorradiación, generan luz y calor por el paso de corriente eléctrica a través de un filamento (tungsteno o wolframio) en el vacío o gas inerte. Se les denomina lámparas de tungsteno en el sector audiovisual. Existen de incandescencia común/convencional, halógenas (con un componente halógeno que aumenta la vida útil del filamento) e IRC (Infra Red Coating), con una capa reflectora de infrarrojos.

Lámparas Fluorescentes

Funcionan bajo el fenómeno de la radiación eléctrica y la luminiscencia. Suponen la excitación, mediante ultravioleta de onda corta, sobre sustancias luminiscentes para obtener el espectro visible. Son lámparas de descarga de vapor de mercurio a baja presión. Esta tecnología está completamente implantada en el sector audiovisual, ofreciendo mayor intensidad lumínica, reducción del color verdoso, eliminación del parpadeo, alto índice de reproducción de colores, gamas variadas de temperatura de color, capacidad para regular la intensidad, bajo consumo y poca generación de calor. Profesionalemente se habla de tubos fluorescentes (espadas) o pantallas (varios tubos).

Lámparas de Descarga de Alta Presión (HID - High Intensity Discharge Lamp)

Basadas en el principio de radiación eléctrica, emiten luz a través de una descarga entre dos electrodos en un gas. Ejemplos incluyen lámparas de sodio de alta presión, vapor de mercurio de alta presión, mezcladoras, de mercurio halogenado o halogenuros metálicos (MH, HMI-MSR), de quemador cerámico (CDM-HCI) y de arco corto de xenón (MSR). Las lámparas HMI (Hydrargyrum Medium Arc-length Iodide) y MSR (Medium Source Rare Earth Lamps) son muy reconocidas por su capacidad de emitir una luz muy intensa con la misma temperatura de color del sol (5.600ºK/6.000ºK), un excelente índice de reproducción cromática y una curva de distribución espectral completa, incluso con variación de intensidad. Requieren una fuente de poder de alto voltaje para el encendido y ventilación exigente en la luminaria.

LED (Lighting Emitting Diode)

Es un dispositivo electrónico de materiales semiconductores que emite luz al ser atravesado por una corriente. Esta es la tecnología más reciente y en expansión, tanto a nivel doméstico como profesional. Sus innovaciones han llevado a LEDs de alta potencia, Color Tunable o LED RPT (Fósforo Remoto), ofreciendo prestaciones superiores en reproducción cromática (incluido el blanco), rendimiento luminoso, control de temperatura de color, larga vida útil y eficacia energética. Presentan gran versatilidad en el diseño y fabricación de luminarias (paneles, tubos, telones, cortinas, barras, etc.), adaptándose a necesidades profesionales con regulación de intensidad, cambios de color y ausencia de emisión de calor.

LASER (Light Amplification by Stimulated Emission of Radiation)

Basadas en la luminiscencia, su uso es muy exclusivo y restringido a aplicaciones y entornos muy concretos, especialmente en el mundo del espectáculo.

La Parrilla de Iluminación en Estudios de Televisión

En muchos estudios, especialmente aquellos con poca altura o escenarios pequeños, no es factible instalar grandes estructuras como maquinaria escénica o barras motorizadas. Para estos espacios, se utilizan parrillas de iluminación que son soluciones económicas, rápidas de instalar y seguras. La construcción de estas parrillas es sencilla y no requiere un especialista (soldador de hierro), pudiendo ser instalada con nociones básicas y mínimas habilidades.

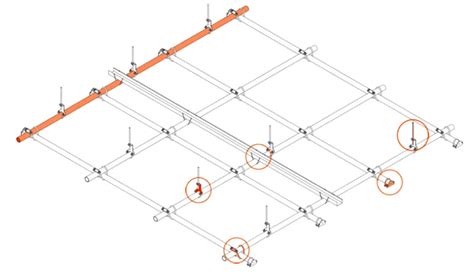

Componentes Básicos para la Fabricación de Parrillas de Iluminación

Para construir una parrilla de iluminación eficiente y segura, se utilizan los siguientes componentes:

• 1º Tubo de Aluminio

  Es el componente básico. Se puede encontrar fácilmente en almacenes de metales. Los tubos de aluminio de alta calidad suelen tener un revestimiento negro, un diámetro de 50 mm y un grosor de 2.5 mm. El transporte de tubos largos puede ser costoso, por lo que a menudo se ofrecen servicios de corte a medida.

• 2º Soporte para Tubo

  Es un soporte de montaje conveniente y ajustable para colgar tubos de 50 mm en el techo. Se cuelga de una varilla roscada de M10, permitiendo un movimiento de 80 mm para nivelar varios soportes. Una varilla roscada conecta el tubo al soporte. Con un solo soporte, el límite de carga de trabajo (WLL) es de 40 kg; al usar un soporte doble, el WLL asciende a 100 kg. El soporte puede instalarse directamente en el techo si las condiciones lo permiten.

• 3º Soporte de Tubo de 90º

  Una parrilla es un sistema de tubos montados a 90 grados entre sí. Para montar dos tubos de 50 mm, se necesita una abrazadera especial, como un soporte de 90 grados, que permite construir una cuadrícula sólida de manera fácil.

• 4º Soporte de Tubo con Abrazaderas Dobles para Ángulos de 90º o Variable

  Otro sistema de unión utiliza abrazaderas dobles, las cuales no solo permiten ángulos de 90º, sino que al ser giratorias, posibilitan colocar tubos en cualquier posición. Esto ofrece mayores ventajas al momento de colocar proyectores o equipos en la instalación de la parrilla.

Tipos y Aplicaciones de Parrillas de Iluminación

Las parrillas de iluminación son ideales para:

• Pequeños escenarios, colegios, salas de reunión, pequeños estudios de TV, platós de fotografía, escuelas audiovisuales, salones de actos, pequeños teatros, academias.
• Como estructura para palcos o iluminación frontal en un teatro o escenario.

La parrilla más simple que se puede construir es la de tubos. Puede ser de hierro o aluminio, prefiriéndose este último por no oxidarse y ser más ligero. Los tubos se colocan en paralelo, equidistantes o no, o en forma de cuadrícula, sujetos al techo mediante varillas roscadas. Es posible crear una parrilla primaria fija al forjado, y complementarla con una parrilla secundaria bajo ella. Esta parrilla secundaria se sujeta a la primaria mediante garras dobles, permitiendo variar su posición al soltar o aflojar las garras.

Este tipo de parrilla es el más económico y se usa en alturas de hasta 4 metros. Se emplea especialmente cuando el montaje y desmontaje deben ser rápidos, o cuando no existen anclajes suficientemente cercanos para instalar una parrilla de tubos o de raíles. También puede servir como primera infraestructura cuando los anclajes están muy alejados, actuando como cercha. Se fabrican con un diámetro estándar de 50 mm y soportan grandes cargas, funcionando de manera similar a una cercha.
