Agitadores y Placas Calefactoras de Laboratorio: Función y Funcionamiento

En el corazón de prácticamente cualquier laboratorio científico, desde la investigación académica de vanguardia hasta el riguroso control de calidad industrial, se encuentran dos operaciones unitarias fundamentales: la agitación y el calentamiento. La capacidad de mezclar soluciones de manera homogénea y controlar su temperatura con precisión no es un mero detalle técnico; es la base sobre la cual se construyen resultados experimentales fiables, reproducibles y seguros. La aparente simplicidad de los agitadores magnéticos y las parrillas de calentamiento oculta una sorprendente variedad de tecnologías, materiales y funcionalidades. Elegir el equipo incorrecto no solo puede comprometer la validez de un experimento, sino que también puede introducir riesgos de seguridad y generar ineficiencias operativas.

Los agitadores con placa calefactora de laboratorio son herramientas indispensables en el mundo de la investigación y la experimentación científica. Estos dispositivos, también conocidos como agitadores magnéticos de placa calefactora, son equipos de laboratorio multifuncionales que se utilizan para calentar y agitar soluciones simultáneamente. Al combinar las funciones de una placa calefactora y un agitador magnético en un solo dispositivo, ofrecen una solución eficiente para mezclar y calentar diversos líquidos en experimentos científicos y procesos industriales. Su versatilidad, combinada con un control preciso de la temperatura y velocidades de agitación variables, los convierte en un recurso valioso para una amplia gama de aplicaciones científicas e industriales.

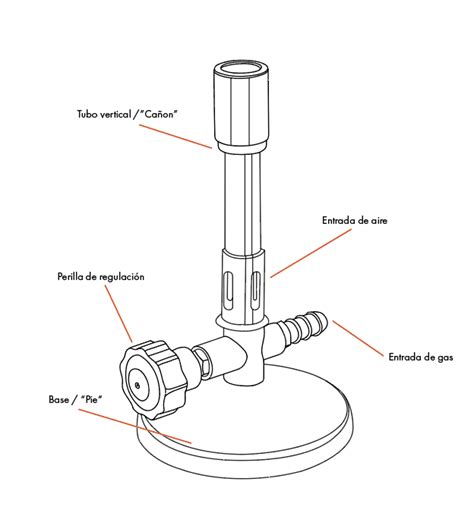

Historia y Evolución de las Placas Calefactoras

Históricamente, la aparición de las placas calefactoras de laboratorio marcó una profunda transformación en los protocolos de seguridad de los laboratorios y en las metodologías experimentales. Estos dispositivos se diseñaron específicamente para sustituir a las fuentes de calor tradicionales de llama abierta, sobre todo el mechero Bunsen. La transición de las llamas abiertas a las placas calientes abordó los riesgos de incendio inherentes y ofreció un control de la temperatura significativamente más preciso y manejable, mejorando así tanto la seguridad del personal como la reproducibilidad de los resultados científicos.

Esta evolución refleja un compromiso más amplio dentro de la comunidad científica para desarrollar condiciones experimentales más seguras y controladas. El cambio de métodos intrínsecamente arriesgados a soluciones de ingeniería que dan prioridad a la seguridad y la reproducibilidad no consiste simplemente en prevenir incendios; se trata fundamentalmente de permitir resultados experimentales más fiables y consistentes, lo que es primordial para el avance científico y el mantenimiento de la integridad de los datos.

Componentes Clave de un Agitador con Placa Calefactora

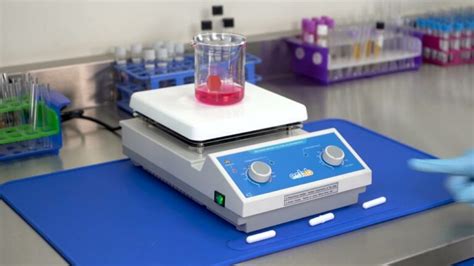

Un agitador de placa calefactora generalmente consta de una superficie calefactora, una barra agitadora magnética y controles de temperatura y velocidad de agitación. En el corazón de estos dispositivos se encuentra un sofisticado mecanismo que integra a la perfección elementos calefactores con agitación magnética.

• Superficie de calentamiento: Es la placa plana sobre la cual se colocan los recipientes que contienen los fluidos a calentar o agitar. Fabricada con materiales que conducen el calor de manera eficiente, como cerámica o aluminio, permite un calentamiento uniforme. La superficie de calentamiento sirve como interfaz crítica donde se colocan las muestras para el tratamiento térmico y está construida con materiales duraderos y de alta calidad, capaces de soportar tanto las altas temperaturas como la exposición química.
• Mecanismo de agitación: Generalmente implica un agitador magnético que crea un movimiento giratorio para mezclar las soluciones a fondo.
• Barra de agitación magnética (barra de agitación o “pulga”): Una pequeña barra magnética, a menudo cubierta por una capa de plástico (usualmente Teflón) o vidrio, que se introduce en el líquido dentro del recipiente.
• Panel de control: Ofrece acceso fácil de usar a los ajustes de temperatura y velocidad. La mayoría de los modelos cuentan con ajustes de temperatura ajustables, lo que permite a los usuarios controlar con precisión el calor aplicado a sus muestras. Algunos modelos avanzados incluyen pantallas digitales y ajustes de temperatura programables para una mayor precisión.
• Características de seguridad: Muchos modelos incluyen protección contra sobrecalentamiento y sistemas de apagado automático para garantizar un funcionamiento seguro.

Principios de Funcionamiento

Calentamiento por Efecto Joule

El principio fundamental que rige la forma en que las placas calientes de laboratorio generan calor se conoce como calentamiento Joule, o calentamiento resistivo. Este proceso implica el paso de una corriente eléctrica a través de un material que posee intrínsecamente una alta resistencia eléctrica, configurado normalmente como bobinas metálicas internas dentro de la placa caliente. Cuando los electrones intentan atravesar este medio resistente, su movimiento se ve obstaculizado, lo que provoca frecuentes colisiones con otros electrones y con los átomos del material resistivo.

De acuerdo con el principio de conservación de la energía, la energía cinética disipada por estos electrones durante estas colisiones se convierte directamente en energía térmica, manifestándose en forma de calor. La cantidad precisa de calor producido, y en consecuencia la temperatura alcanzada por la plataforma de la placa caliente, se controla meticulosamente regulando la tensión de entrada suministrada al sistema. Ajustando esta tensión, se gestiona la corriente eléctrica que fluye a través del elemento resistivo, dictando así la cantidad exacta de calor generado. Esto implica que las placas calefactoras utilizan calentadores resistivos, lo que significa que el 100% de la potencia indicada se convierte en calor dentro del elemento calefactor.

Agitación Magnética

En las placas calientes que incorporan funciones de agitación, conocidas como agitadores de placas calientes, la acción de mezclado se consigue ingeniosamente mediante la aplicación de magnetismo. Una pequeña barra magnética diseñada al efecto, denominada comúnmente "pulga" o "barra agitadora", suele estar encapsulada en un material inerte como el teflón o el vidrio. Esta barra agitadora se sumerge directamente en la muestra líquida dentro del recipiente destinado a la mezcla. A continuación, el recipiente, normalmente de vidrio, se coloca sobre la superficie de la placa caliente.

Debajo de esta plataforma se genera un campo magnético giratorio. Este campo puede crearse mediante un imán permanente giratorio o haciendo pasar una corriente eléctrica a través de electroimanes estacionarios. La barra de agitación magnética, al ser ella misma un imán, interactúa dinámicamente con este campo giratorio. Se esfuerza continuamente por alinearse con la orientación cambiante del campo magnético giratorio, lo que a su vez hace que gire rápidamente dentro del líquido. Este movimiento de rotación de la barra agitadora crea un vórtice dentro de la solución, asegurando una mezcla completa y consistente. La velocidad de esta acción agitadora se controla con precisión ajustando la velocidad de rotación del imán subyacente o variando la cantidad de corriente suministrada a los electroimanes, lo que permite un control meticuloso de la intensidad de la mezcla.

Los agitadores magnéticos son preferidos en lugar de los de mecanismo de engranes debido a que son más silenciosos, más eficientes, y no tienen partes móviles que puedan romperse o desgastarse (simplemente la barra de agitación en sí). Las agitadoras magnéticas resuelven dos problemas mayores al usarse en lugar de los agitadores motorizados: no requieren el uso de lubricantes, los cuales pueden en un momento dado contaminar los reactivos. Sin embargo, las limitadas dimensiones de la barra de agitación significan que no puede ser utilizado más que para experimentos a nivel laboratorio (en pequeña escala o análisis químico).

Tipos de Superficies de la Placa Calefactora

El material de construcción de la superficie de la parrilla o plato es una decisión técnica crítica que influye directamente en la transferencia de calor, la resistencia química, la durabilidad y la seguridad del equipo. La elección del material del plato debe considerarse una parte integral de la gestión de riesgos del laboratorio. Una selección inadecuada no solo afecta la calidad del experimento, sino que puede conducir a fallos catastróficos del equipo.

Placas Calefactoras de Cerámica

• Resistencia Química Superior: Son muy resistentes a la corrosión y a la mayoría de los ácidos, bases y solventes orgánicos, lo que las hace adecuadas para aplicaciones con productos químicos corrosivos.
• Tolerancia a Altas Temperaturas: Capaces de soportar temperaturas muy elevadas, algunos modelos pueden alcanzar hasta 450°C o incluso 540°C.
• Estabilidad Térmica y Uniformidad: Presentan una notable estabilidad térmica, resistiendo cambios bruscos de temperatura sin agrietarse, y proporcionan una superficie de calentamiento uniforme.
• Visibilidad: La superficie blanca es ventajosa para experimentos que requieren una clara visibilidad de los cambios de color, como las valoraciones.
• Desventajas: Son susceptibles al agrietamiento o daños físicos (astillas, arañazos) si se manipulan bruscamente. Son propensas al estrés térmico cuando se calientan vasos metálicos o baños de arena, lo que exige operar a la temperatura más baja posible en tales escenarios para evitar daños.

Placas Calefactoras de Aluminio

• Excelente Conductor Térmico: El aluminio es un conductor de calor excepcional, ideal para aplicaciones que exigen un calentamiento o enfriamiento rápidos y una uniformidad de temperatura superior.
• Durabilidad: Más robustas y resistentes a los impactos accidentales que las placas de cerámica.
• Compatibilidad: Especialmente adecuadas para calentar recipientes metálicos, como vasos de precipitados de acero inoxidable.
• Costo: Suelen ser más asequibles y adecuadas para operaciones de laboratorio de alto rendimiento.
• Desventajas: Más susceptibles a sufrir daños estéticos y corrosión cuando se exponen a materiales y productos químicos agresivos o corrosivos.

Placas Calefactoras de Acero Inoxidable

• Durabilidad y Resistencia a la Corrosión: Muy duraderas y excepcionalmente resistentes a la corrosión, ideales para entornos de laboratorio severos y un uso prolongado.
• Facilidad de Limpieza: Notablemente fáciles de limpiar y mantener, reduciendo el riesgo de contaminación.
• Acoplamiento Magnético Fuerte: No generan corrientes parásitas (a diferencia del aluminio), lo que asegura un acoplamiento magnético y una agitación muy fuertes.
• Compatibilidad con Salas Blancas: Material óptimo para salas blancas de grado ISO, espacios cGMP e instalaciones que cumplan la normativa USP.
• Desventajas: Mayor densidad y más pesadas que el aluminio, y suelen tener un precio más elevado. Algunas placas pueden oxidarse en entornos específicos y extremos si su película de pasivación se ve comprometida.

Placas Calefactoras de Aluminio Recubierto de Cerámica

Este material híbrido intenta ofrecer las ventajas tanto de la cerámica como del aluminio, combinando la resistencia química de la cerámica con la uniformidad de temperatura del aluminio.

Controles: Agitadores Analógicos vs. Digitales

La elección entre un control analógico y uno digital trasciende la mera preferencia de interfaz; es una decisión estratégica que define la precisión, la reproducibilidad, la seguridad y el costo de las operaciones en el laboratorio.

Agitadores con Control Analógico

Son la opción más básica y tradicional. El control se ejerce a través de perillas o diales giratorios, que no están calibrados para mostrar valores absolutos (como °C o RPM), sino una escala relativa (ej., de 1 a 10). Su principal atractivo es el precio, siendo considerablemente más económicos. Son robustos y simples, con menos puntos de fallo. Sin embargo, carecen de precisión, haciendo extremadamente difícil establecer temperaturas o velocidades de agitación específicas, lo que conduce a una baja reproducibilidad y una seguridad limitada por la ausencia de funciones avanzadas.

Agitadores con Control Digital

Estos dispositivos cuentan con pantallas LED o LCD que muestran los valores exactos de temperatura y velocidad de agitación. Los ajustes se realizan mediante botones, teclados o pantallas táctiles. Ofrecen una precisión y exactitud excepcionales, permitiendo controlar la temperatura del líquido con una exactitud de ±1°C o incluso mejor, especialmente con una sonda de temperatura externa. La reproducibilidad es superior, ya que los parámetros pueden ser registrados y replicados fielmente. Incluyen funciones avanzadas como la programación de rampas de temperatura, temporizadores y perfiles de agitación complejos. La seguridad es mejorada con múltiples capas de protección.

La inversión en un modelo digital se vuelve necesaria en cualquier escenario donde los resultados deban ser precisos, documentables y repetibles, como en I+D o control de calidad (QC) bajo normativas cGMP. En estos contextos, la inversión en un equipo digital no es una mejora de rendimiento, sino un requisito fundamental de cumplimiento normativo y gestión de riesgos.

Aplicaciones Clave en el Laboratorio

La versatilidad del agitador magnético con placa calefactora lo convierte en una herramienta multiusos en cualquier laboratorio. Son beneficiosos para las reacciones químicas, la disolución de sólidos en líquidos y el mantenimiento de temperaturas uniformes de la solución.

• Química de Síntesis: Crucial para que los reactivos se mezclen completamente y las reacciones ocurran de manera uniforme, manteniendo las condiciones bajo control.
• Preparación de Soluciones: Acelera la disolución de sólidos en líquidos, asegurando soluciones perfectamente homogéneas para análisis cuantitativos.
• Titulaciones y Análisis Volumétrico: Garantiza una mezcla constante y uniforme, acelerando la reacción y permitiendo una detección más precisa del punto final.
• Biología y Bioquímica: Se utilizan para preparar medios de cultivo, mezclar buffers y mantener células o microorganismos en suspensión, distribuyendo nutrientes y oxígeno de manera uniforme.
• Procedimientos Específicos: Como la diálisis, que implican equilibrar una sal o un gradiente de concentración.

Selección del Agitador con Placa Calefactora Adecuado y Mejores Prácticas

Seleccionar el agitador con placa calefactora adecuado es crucial para optimizar las operaciones de laboratorio y garantizar la seguridad. Considere las siguientes pautas:

Factores de Selección

• Volumen y Viscosidad: Los equipos varían en capacidad desde mini-agitadores para viales hasta unidades para 20 litros o más. Para líquidos muy viscosos o suspensiones densas, la barra de agitación puede "desacoplarse", por lo que se requiere un modelo con mecanismos de agitación más potentes o una barra de agitación adecuada.
• Rango de Temperatura: Determine la temperatura máxima requerida. Si los procesos se limitan a calentar soluciones acuosas por debajo de 350°C, un plato de aluminio o acero inoxidable puede ser suficiente.
• Tipo de Control: Los controles digitales ofrecen ajustes más precisos y programables, ideales para experimentos sensibles. Los controles analógicos son suficientes para aplicaciones básicas.
• Espacio en el Laboratorio: Evalúe el espacio disponible; los modelos compactos son preferibles para áreas de trabajo más pequeñas.

Accesorios Indispensables

• Sonda de Temperatura Externa (Pt1000): Indispensable para un control preciso de la temperatura del líquido, ya que la temperatura de la superficie del plato y la del líquido pueden diferir significativamente. La sonda Pt1000 se sumerge directamente en la solución, permitiendo al equipo medir la temperatura real.
• Soportes y Pinzas: Un sistema de soporte robusto es necesario para mantener matraces, condensadores y otros elementos de vidrio de forma segura, y para posicionar la sonda de temperatura de manera estable.
• Barras de Agitación: Vienen en diferentes formas (cilíndricas, ovaladas, triangulares) y tamaños, recubiertas con teflón o vidrio. La elección depende del volumen, la viscosidad del líquido y la forma del recipiente. Una regla general es que la longitud de la barra debe ser aproximadamente dos tercios del diámetro del fondo del recipiente.

Mejores Prácticas y Seguridad

La seguridad es primordial al usar agitadores con placa calefactora. Cumplir con las mejores prácticas puede prevenir accidentes y garantizar un entorno de trabajo seguro.

• Equipo de Protección Personal (EPP): Siempre use batas de laboratorio, guantes y gafas de seguridad para protegerse contra derrames y salpicaduras.
• Ventilación: Utilice el agitador magnético de placa calefactora en un área bien ventilada, preferentemente en campanas de humos químicos, para evitar la acumulación de vapores, especialmente con reactivos volátiles o cáusticos.
• Espacio de Trabajo: Mantenga suficiente espacio alrededor del agitador con placa calefactora para evitar el contacto accidental con superficies calientes.
• Control de Temperatura: Compruebe constantemente la temperatura que se muestra en el panel de control para evitar el sobrecalentamiento y garantizar condiciones óptimas. Se recomienda no calentar a la máxima potencia de golpe para evitar un sobrecalentamiento local. La temperatura debe ajustarse gradualmente.
• Control de Velocidad: Es recomendable comenzar la agitación a baja velocidad para centrar la barra y evitar salpicaduras. Una vez centrada, la velocidad se puede aumentar gradualmente.
• Compatibilidad de Materiales: Asegúrese de que los materiales del agitador con placa calefactora sean compatibles con los productos químicos que se utilizan para evitar la corrosión o los daños.
• Limpieza y Mantenimiento: No limpiar la placa calefactora y la barra de agitación después de su uso puede provocar contaminación. Inspeccione regularmente el dispositivo en busca de desgaste y guárdelo en un ambiente seco.
• Detección de Fallos: Los modelos digitales avanzados pueden detectar si el motor de agitación se ha detenido o si la sonda de temperatura externa se ha desconectado de la muestra, mejorando la seguridad.
• Indicador de Superficie Caliente: Busque un equipo que tenga una luz de advertencia que permanezca encendida mientras la superficie del plato esté caliente (generalmente por encima de 50°C), incluso si la unidad está desenchufada. Esta simple característica es una de las más efectivas para prevenir quemaduras accidentales.
• Protección contra Sobrecalentamiento: Un sistema de seguridad que apaga automáticamente el elemento calefactor si la temperatura excede un límite predefinido previene el riesgo de incendios y protege la integridad del equipo y de la muestra.
