El nido de abeja, tanto natural como su imitación en materiales artificiales, representa una de las estructuras más ingeniosas y eficientes observadas en la naturaleza y aplicada en la ingeniería. Su diseño se basa en la optimización de la forma y los materiales para obtener una resistencia excepcional con un peso y costo mínimos.
La Geometría Perfecta: Origen y Fundamentos del Nido de Abeja
La estructura de nido de abeja se caracteriza por celdas huecas y hexagonales. Para formar el esqueleto de esta estructura, se requieren cavidades hexagonales unidas. La razón de la forma hexagonal se deriva de su eficiencia geométrica: de los prismas regulares (triangular, cuadrangular y hexagonal) que pueden superponerse sin dejar espacios, el hexagonal es el que mayor volumen ocupa. Para cerrar las celdas creadas en la estructura, se utiliza de igual manera la forma óptima: tres rombos iguales.
La Inspiración Natural: El Panal de Abejas
El panal hexagonal de la abeja melífera ha sido admirado y estudiado desde la antigüedad. Según la mitología griega, el primer panal artificial fue fabricado por Dédalo en oro mediante el proceso de fundición a la cera perdida hace más de 3000 años. Marco Terencio Varrón informó que los geómetras griegos Euclides y Zenodoro descubrieron que la forma hexagonal es la que hace un uso más eficiente del espacio y de los materiales de construcción.
La cuestión de por qué las abejas melíferas se adaptaron a construir sus nidos a partir de celdas hexagonales se ha debatido durante siglos. En "Sobre el Origen de las Especies", Charles Darwin teorizó que la selección natural llevó a "una economía de cera". Sin embargo, fue necesario que los matemáticos estudiaran la forma del hexágono para llegar directamente a la verdad, un problema matemático conocido como "la conjetura del panal". Thomas Hales, el matemático que finalmente demostró la conjetura, afirmó que "un panal hexagonal es la forma de ajustar la mayor área con el menor perímetro". Desde la perspectiva de una abeja, esto significa almacenar más miel en un volumen mayor y gastar menos energía en construir una estructura para contenerla.
Un nido de abejas, a menudo llamado colmena, es una de las construcciones naturales más sofisticadas. Ya sea construido en el hueco de un árbol, una cavidad en una roca o una caja de colmena hecha por el hombre, un nido de abejas es una obra maestra organizada de celdas hexagonales de cera. Las abejas también usan una resina pegajosa conocida como propóleos, recogida de los brotes de los árboles, para sellar pequeñas grietas y reforzar las paredes de la colmena. Las abejas obreras mantienen continuamente estas celdas, limpiándolas, reparándolas y llenándolas con miel o polen.
¿Por qué los panales tienen forma hexagonal? | Mundo Animal
La eficiencia del espacio no es el único beneficio de construir con hexágonos. Apilados juntos, los hexágonos llenan tramos en una disposición compensada con seis paredes cortas alrededor de cada "tubo", lo que le da a las estructuras una alta resistencia a la compresión. Las colmenas también disipan bien el calor, evitando que la estructura cerosa se derrita en los días calurosos. Esto es un ejemplo de cómo los sistemas vivos previenen la fusión al manejar la exposición a altas temperaturas. Una de las funciones clave de un nido de abeja es almacenar miel, la principal fuente de energía de la colonia, aprovechando la capacidad de las celdas para confinar líquidos. Los mismos panales también sirven como guarderías para que se desarrolle una larva.
Nidos de Abejas vs. Nidos de Avispas
Aunque ambos insectos juegan roles vitales en el mantenimiento del equilibrio ecológico, la forma en que construyen sus hogares, organizan sus colonias e interactúan con su entorno difiere significativamente. En contraste, los nidos de avispa muestran una filosofía de ingeniería diferente. Las avispas de papel usan fibras de madera masticadas mezcladas con saliva para crear un material similar al papel. El resultado es una estructura ligera y en capas que es fuerte y flexible. Cada nido de avispa cuenta con cámaras donde se desarrollan las larvas y celdas para almacenar presas o néctar.
A pesar de sus diferencias, las abejas y las avispas se complementan en sus roles en la naturaleza. Las abejas apoyan la vida vegetal mediante la polinización, mientras que las avispas regulan las poblaciones de insectos.
El "Paso de Abeja": Un Concepto Clave en Apicultura
"Paso de abejas" es un término que se le da al espacio que las abejas crean entre los panales para permitirles pasar libremente alrededor de su nido. Este hueco rara vez se llena con propóleos o panal/puentes de cera. Aunque el reverendo Lorenzo Lorraine Langstroth no "inventó" este espacio, encontró una forma de usarlo en 1851, lo que le valió el reconocimiento como el "padre" de la apicultura moderna, ya que esta aplicación permitió desarrollar lo que hoy conocemos como las colmenas de cuadros móviles.
Las distancias del paso de abejas son cruciales para el diseño de material apícola. Muy resumidamente, se concluye que:
- Todo espacio menor de 4,5 mm tenderá a ser propolizado.
- Entre 4,5 mm y 9 mm será transitado por las abejas obreras (el espacio más pequeño que dejarían las abejas entre las superficies adyacentes del panal es de 5,3 mm (+ o - 0,5 mm) o de 9,0 mm (+0,0 mm - 1,0 mm)).
- Si es mayor que 9 mm, las abejas tenderán a construir panal.
Las necesidades en un alza melaria no son las mismas que las del nido de cría, por lo que muchos apicultores deciden tener otra distribución de cuadros en las alzas melarias para maximizar la capacidad de miel en el menor espacio.
Estructuras de Nido de Abeja en la Ingeniería y la Industria
La estructura de panal se encuentra presente en la naturaleza no solo en los panales, sino también en caparazones de tortugas o en la parte interna de las estructuras óseas, e incluso en algunas rocas debido al efecto del desgaste. Esta inspiración natural ha llevado a su aplicación en la industria, donde aquellos materiales que se fabrican con la estructura de panal tienen que sobreponerse sobre placas para unirse entre sí, obteniendo así un efecto panal que adquiere una alta resistencia a pesar de su peso. Es por ello que suelen ser materiales ligeros como la fibra de vidrio o el aluminio los que adoptan esta forma.
Los usos generales de las estructuras de nido de abeja en la ingeniería se encuentran principalmente en la industria aeroespacial (fabricación de naves espaciales, cohetes, aviones), y en menor medida para artículos específicos en otros campos como esquís, materiales de embalaje, muebles o en la industria automotriz para las estructuras de los automóviles.

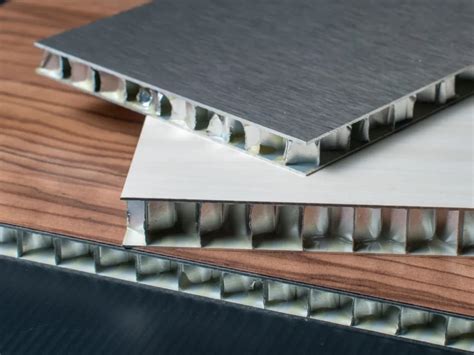

Paneles de Nido de Abeja de Aluminio
Los paneles de nido de abeja de aluminio se han convertido en la opción más popular en las industrias modernas de la construcción, aeroespacial y del diseño gracias a su combinación única de resistencia, ligereza y versatilidad. Estos paneles son estructuras compuestas de dos componentes principales: el núcleo y las láminas superficiales, creando una estructura que ofrece un rendimiento mecánico excepcional.
Composición y Características
- Núcleo de panal de aluminio: Es el tipo más común de material de núcleo. Consiste en una fina lámina de aluminio plegada en un patrón hexagonal, creando una estructura celular. En aplicaciones específicas, se pueden utilizar núcleos no metálicos, como Nomex o fenólicos.
- Láminas superficiales:
- Aluminio: Son el tipo más común debido a su excelente equilibrio entre resistencia, peso y rentabilidad.
- Fibra de carbono: Ofrecen una relación resistencia-peso superior a la del aluminio. Se utilizan a menudo en aplicaciones de alto rendimiento donde la reducción de peso es crucial, como en la industria aeroespacial y las carreras.
- Otros materiales compuestos: Como la fibra de vidrio o el kevlar, también pueden utilizarse como láminas frontales, según las necesidades específicas de la aplicación.
Las dimensiones y el peso de los paneles de nido de abeja de aluminio pueden variar considerablemente. El espesor del núcleo de panal suele oscilar entre 1 mm y 8 mm. El peso se determina principalmente por el espesor del núcleo y el material de la lámina frontal.
Ventajas y Propiedades
Una de las ventajas más significativas de los paneles de nido de abeja de aluminio es su excepcional relación resistencia-peso. Esto significa que pueden soportar cargas elevadas sin perder ligereza, lo que los hace ideales para aplicaciones donde el peso es un factor crítico. En comparación con materiales tradicionales como el acero o la madera, los paneles de nido de abeja de aluminio ofrecen una relación resistencia-peso significativamente mayor.
Los paneles de nido de abeja de aluminio presentan excelentes propiedades de resistencia al fuego, lo que los hace adecuados para su uso en diversos entornos sensibles al fuego, ya que los núcleos de panal de aluminio son inherentemente resistentes al fuego porque el aluminio no se quema. La resistencia al fuego del material de la lámina superficial también influye, y su clasificación se determina según estándares industriales como ASTM E84 y UL 723.
Además, se utilizan a menudo en aplicaciones donde la reducción de ruido es importante, como cabinas de aviones, interiores de automóviles y cerramientos de edificios. Los paneles de nido de abeja de aluminio ofrecen una combinación única de resistencia, peso, resistencia al fuego y propiedades de insonorización, lo que los convierte en un material versátil con una amplia gama de aplicaciones.
Proceso de Manufactura
Las técnicas de fabricación precisas garantizan que el núcleo en forma de panal y las láminas frontales estén unidos de forma segura, optimizando la integridad estructural del panel. Para el proceso que involucra metales como el aluminio, se utiliza el proceso de expansión con diferentes configuraciones, incluyendo la tradicional de un núcleo hexagonal y configuraciones especiales que permiten aprovechar al máximo los beneficios de las estructuras de panal.
Aplicaciones Industriales
Desde fachadas arquitectónicas hasta interiores de aeronaves, las aplicaciones de los paneles de nido de abeja de aluminio son tan diversas como sus especificaciones. Incluyen la industria aeroespacial, la automotriz y la construcción.
Cartón Nido de Abeja: La Opción Sostenible para el Embalaje

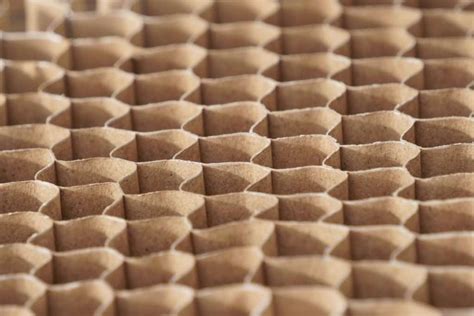

El cartón alveolar, también conocido como cartón nido de abeja, es un material versátil y ecológico con muchas aplicaciones en diversos sectores. Es un material compuesto en su interior por una estructura alveolar hexagonal parecida a un panel de una colmena de abejas, por eso mucha gente también lo suele denominar panel nido de abeja o panel de cartón nido de abeja. Esta estructura interior hexagonal está recubierta por ambos lados por una capa de papel, ofreciendo al conjunto una gran ligereza al mismo tiempo que una gran resistencia a la compresión (de 25 a 50 toneladas/m² dependiendo de la distancia de la malla y gramaje del papel).
Proceso de Fabricación
La fabricación del cartón nido de abeja parte de bobinas de papel, haciéndolas pasar simultáneamente por rodillos que les aplican líneas de cola a distintas distancias para que después conformen los hexágonos. Una vez que las láminas están enganchadas entre sí, se cortan a un ancho de un mínimo de 10 mm hasta un máximo de 100 mm. Estas láminas cortadas se van apilando y enganchando entre sí para formar una malla continua. La malla continua se estira conformando los hexágonos, los cuales ofrecen la resistencia a la compresión. La malla sigue avanzando y pasa entre unos rodillos donde les aplican cola a ambos lados para seguidamente panelar las coberturas de papel, conformando la placa. Lo que antes era el ancho de banda, por ejemplo 10, 15 o 20mm, ahora pasa a ser el grosor del cartón nido de abeja.
¿Por qué los panales tienen forma hexagonal? | Mundo Animal
Ventajas y Sostenibilidad
El cartón alveolar es un material con múltiples ventajas: es duradero, ligero, versátil y ecológico. Uno de los mayores atractivos del nido de abeja es su sostenibilidad. Al estar fabricado a partir de papel y cartón reciclado, es completamente reciclable y biodegradable. Esta característica lo convierte en una solución ideal para aquellas empresas que buscan reducir su huella de carbono y adoptar prácticas más responsables con el medio ambiente.

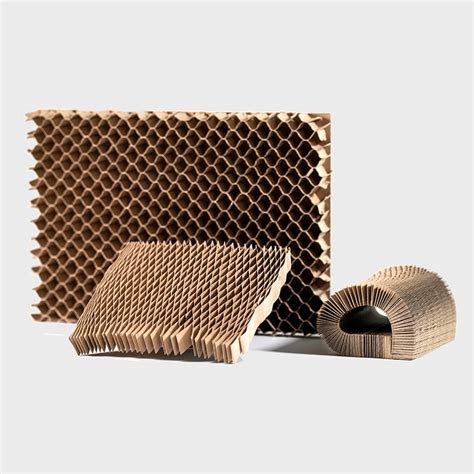

Aplicaciones en Embalaje Industrial
Este material sirve para múltiples funciones, pero específicamente para la protección de diferentes materiales y/o productos. Las planchas de cartón nido de abeja se pueden cortar, enganchar o troquelar para darles infinidad de formas que se adaptarán al producto que se quiera proteger o embalar. Es idóneo para proteger todo tipo de productos, y gracias a su función amortiguadora, se emplea para proteger materiales frágiles como vidrios, cerámicas, componentes industriales, dispositivos electrónicos e instrumentos musicales.
El nido de abeja es una solución cada vez más popular en el sector del embalaje, especialmente utilizada para rellenar los huecos en los palets durante el transporte de mercancías, lo que evita que las mercancías se muevan o sufran daños. Diversos sectores utilizan el nido de abeja para proteger sus mercancías, siendo el sector lácteo, los productores de frutas y verduras, y el de la distribución de productos farmacéuticos (para proteger envases delicados como frascos de vidrio y productos sensibles a los impactos) algunos de los principales beneficiarios. Mientras que existen alternativas como las bolsas hinchables para rellenar huecos en los palets, estas suelen estar hechas de plástico, un material menos respetuoso con el medio ambiente y con mayor impacto ambiental, además de que pueden desinflarse o dañarse.
Técnicas de Fabricación y Propiedades Mecánicas Generales
La fabricación de las estructuras de panal consiste en tres técnicas principales: por medio de la expansión, el moldeado y la corrugación. Gracias a los desarrollos en la industria, la fabricación actual permite la aplicación de compresión a través del proceso de expansión y corrugación en materiales como el aluminio o los plásticos reforzados. Para la fabricación de paneles de plástico, se utiliza el proceso de extrusión con tubos para luego cortar los paneles resultantes, permitiendo una producción continua y en línea con el panel en forma de emparedado.
Las propiedades obtenidas por el diseño de la estructura de panal se deben a la combinación de rigidez y peso: el peso es considerablemente ligero en comparación con la gran rigidez que ofrece. Cuando la estructura se compacta como si fuera un emparedado, los paneles resultantes adquieren la propiedad de reaccionar en diferentes orientaciones. Por otra parte, las propiedades mecánicas se obtienen de igual forma por la formación celular, aunque su resistencia varía según la dirección en la que se aplique una carga; la tensión es alta y la densidad es baja. La tensión crítica que se obtiene es alta; sin importar el material, el panal genera una meseta en la tensión, y una vez alcanzada la máxima tensión, se obtiene una mayor densidad en el material gracias a la compresión de las paredes empujándose entre sí.
Aplicaciones Aeroespaciales y Aerodinámicas
En la aerodinámica, las redes de paneles hexagonales tienen una aplicación específica: ayudan a manipular turbulencias de viento, así como a crear un túnel de viento con características específicas de temperatura y velocidad. En las turbinas, estas mallas se utilizan en la parte trasera evitando así la turbulencia, y también como protección para eliminar las pequeñas partículas que puedan introducirse y crear turbulencias.
