El panel sándwich es un material ampliamente utilizado en la construcción debido a su combinación de un precio asequible, una instalación poco compleja y su elevada capacidad de aislamiento térmico y sonoro. Estos paneles han revolucionado diferentes ámbitos de las reformas hogareñas y la edificación industrial. La estructura básica del panel sándwich se compone de dos placas de acero y un núcleo aislante, cuyo espesor puede variar, permitiendo así una fácil adaptación a diversas situaciones y exigencias.
Elegir el grosor y las dimensiones adecuadas del panel sándwich es una de las decisiones más importantes al momento de realizar un proyecto. Este artículo tiene como objetivo proporcionar una guía detallada sobre las medidas del panel sándwich, los tipos de materiales aislantes disponibles en el núcleo y cómo estas características influyen en su rendimiento y aplicación.
Materiales del Núcleo Aislante y su Impacto en las Propiedades del Panel Sándwich

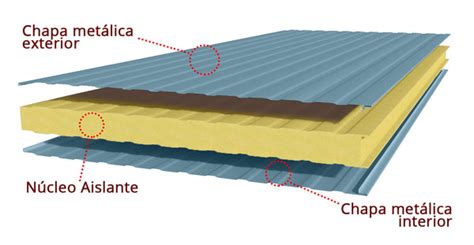

Los paneles sándwich cuentan con un núcleo que se compone de diversos materiales, cada uno con propiedades específicas que influyen directamente en el rendimiento del panel, incluyendo su capacidad de aislamiento y su reacción ante el fuego.
Poliuretano (PUR) y Poli-Isocianurato (PIR)
El poliuretano o polímero es uno de los materiales termoplásticos más utilizados en el panel sándwich, comúnmente encontrado como poliuretano termoestable o espuma PUR. Esta espuma es empleada en varios tipos de paneles por sus excelentes propiedades aislantes.
- Las espumas de poliuretano (PUR) cuentan con una densidad de 40 kg/m³ y un coeficiente térmico que permite un alto aislamiento térmico y estabilidad frente a altas temperaturas.
- Por otra parte, el Poli-Isocianurato (PIR) es una variante del poliuretano con características similares, pero ofrece una mejor reacción ante el fuego, haciéndolo autoextinguible. Aunque tiene un coste mayor, su composición y materias primas son más costosas que la espuma de poliuretano. Las espumas de PIR ostentan una superior resistencia al fuego, resistiendo temperaturas que exceden los 350°C previo a su descomposición, mientras que las espumas PUR inician su proceso de descomposición al aproximarse a los 250°C.
Este material se emplea con frecuencia en los paneles sándwich teja, cubierta y de fachada. El panel de cubierta abarca los estilos tapajuntas, tres grecas y cinco grecas, utilizados en la modernización de fachadas interiores, exteriores y estéticas arquitectónicas. Su núcleo es a base de poliuretano y, en algunos casos, puede existir la presencia de Poli-Isocianurato. En el caso de los paneles de cubierta que se utilizan dentro de granjas y los paneles de revestimiento o techos falsos, puede encontrarse la espuma de poliuretano dentro de su núcleo aislante. Los paneles de granjas cuentan con un núcleo aislante de gran espesor a base de poliuretano, reforzado con poliéster y fibra de vidrio, diseñado para ambientes corrosivos, lo que los convierte en una elección ideal para granjas y ciertas industrias.

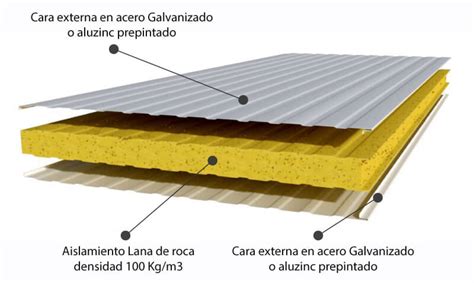

Fibra de Lana de Roca
La lana de roca se utiliza con frecuencia en el aislamiento acústico y cuenta con un espesor de panel sándwich considerable que la hace más resistente ante el fuego. Posee un aislamiento térmico que se obtiene gracias a la creación de fibras que mantienen seco el aire en su interior, actuando así como un obstáculo natural a los cambios de temperatura.
Cuenta con propiedades fonoabsorbentes, es decir, se encarga de frenar todas las ondas sonoras actuando como una barrera gracias a su estructura de fibras. La lana de roca puede variar en su densidad, y esto depende del espesor que se necesite en el panel sándwich. La densidad de los Paneles Sándwich de lana de roca es muy superior a la de las espumas orgánicas, oscilando este tipo de núcleo entre 90 y 145 kg/m³.
La lana de roca suele utilizarse tanto en fachadas como en cubiertas y es la solución más viable para zonas susceptibles a incendios y posible combustión. Además, es adecuada para insonorizar el ruido dentro de habitaciones donde existe maquinaria de corte, motores, estudios de música, oficinas y viviendas. Dependiendo del grosor del panel sándwich, la lana podrá evitar que el fuego traspase una teja o cubierta por un lapso de hasta 30 minutos para un grosor de 50 mm y de 240 minutos como máximo para grosores de 100 mm.
Poliestireno
El poliestireno es un plástico de gran dureza utilizado en una amplia variedad de productos. Funciona como un aislante térmico de bajo costo que puede utilizarse en diversas situaciones. Este tipo de material suele utilizarse en los paneles de madera, siendo ligeros, económicos y de gran durabilidad. Se destaca por su aislamiento térmico, resistencia a filtraciones y humedad.
Guía para la Elección del Espesor del Panel Sándwich en Cubiertas
Elegir el grosor del panel sándwich es una de las decisiones más importantes al momento de realizar una reforma o construcción. Para ello, es fundamental conocer las nociones básicas acerca del espesor del panel sándwich y saber cuál es el que mejor se adapta a las necesidades de cada proyecto.
Panel Sándwich para Viviendas
Al reformar o construir una vivienda, es crucial considerar los tipos de aislamiento térmico y ahorro energético. Para esto, elegir un espesor de panel sándwich elevado para las cubiertas y de alto grosor para las fachadas puede ser de gran ayuda.
- El panel sándwich teja es el más empleado en el ámbito estético para la rehabilitación de viviendas gracias a su acabado y alto aislamiento térmico. El grosor de este producto se ubica en 55 mm de espesor medio para el aislamiento.
- Para panel sándwich de cubierta con tapajuntas, los espesores oscilan entre 30 mm a 100 mm, siendo el de 60 mm el más utilizado e indicado para viviendas.
- En el caso de la fachada de una vivienda, existen diversas opciones. Los paneles de tornillería de tipo Box cuentan con grosores aproximados de 50 mm. Los paneles de tornillería oculta alcanzan hasta los 100 mm de espesor, al igual que los paneles arquitectónicos planos.
- Los paneles de madera son otro tipo de panel sándwich utilizado en la rehabilitación de hogares. Su espesor máximo puede llegar a ser de 120 mm, donde los más habituales se encuentran entre los 40 mm y 80 mm.
Panel Sándwich para Edificios Auxiliares (Cobertizos, Trasteros, Casetas)
Para estructuras como cobertizos, trasteros o casetas, el grosor del panel sándwich es de máxima importancia. Lo ideal es elegir paneles con espesores bajos, lo que beneficia económicamente ya que los requerimientos de aislamiento térmico son inferiores a los de estancias habitables. Para cubiertas, el espesor de un panel sándwich adecuado se ubica en los 30 mm como mínimo. El panel ideal para cubiertas es el panel sándwich imitación teja, que con 30 mm de espesor protege de la lluvia y las altas temperaturas, gracias a su composición de Poliuretano (PUR) y Poli-isocianurato (PIR).
Panel Sándwich para Garajes
En proyectos destinados a garajes, el ahorro es prioritario, ya que no es tan importante un aislamiento máximo. Es posible obtener un garaje protegido sin necesidad de gastar demasiado utilizando un panel sándwich con poco espesor. Para las paredes, un grosor de 50 mm es más que suficiente. Sin embargo, puede existir la posibilidad de aumentar el espesor dependiendo de la situación, sin afectar demasiado el presupuesto o el peso del panel. Para elaborar un porche seguro, se puede elegir un grosor que se aproxime hacia los 30 mm en adelante.
Panel Sándwich para Naves Industriales
En la construcción de naves industriales, existe un extenso abanico de posibilidades en cuanto al grosor del panel sándwich, que puede variar significativamente según el tipo de aislamiento requerido.
Naves Industriales con Aislamiento Alto (Temperaturas Controladas)
Este tipo de naves se destina al almacenamiento de alimentos con temperaturas controladas. El panel sándwich frigorífico es ideal y puede emplearse tanto en la fachada como en la cubierta. En casos extremos y para temperaturas más altas, lo ideal sería trabajar con espesores de hasta 200 mm. Todos los espesores cuentan con óptimas propiedades de aislamiento térmico, gracias a su sistema de unión que sella el aire y evita la fuga de temperatura.
Naves Industriales con Aislamiento Medio
Para naves industriales que no necesitan niveles de temperatura sumamente exigentes, pero requieren un espacio protegido y sin humedad, la instalación de paneles de cubierta y fachada es práctica y efectiva. En cuanto a la cubierta, las de tapajuntas son una gran opción, ya que es posible elegir entre un espesor de 30 mm a 60 mm según la resistencia necesaria. Los paneles de fachada pueden variar entre los 50 mm y 100 mm.
Naves Industriales con Aislamiento Estándar
En su gran mayoría, muchas naves se construyen sin tener en cuenta sistemas de aislamiento térmico ni acústico. Generalmente, estas naves se realizan con un espesor de panel sándwich que ronda los 30 mm, siendo el de 3 grecas el más común. Para aminorar las altas y bajas temperaturas y evitar humedades y condensaciones, aislar con panel sándwich de cubierta es una excelente opción. Otra solución es emplear panel de fachada tipo box de 30 mm. Los paneles de fachada para exterior de 35 mm son muy utilizados.
Cómo instalar paneles sandwich para techo: la guía mas sencilla
El Panel Sándwich 3 Grecas: Solución Eficiente para Cubiertas Industriales y Residenciales
El Panel Sándwich 3 Grecas se ha consolidado como una opción preferida en la construcción de proyectos industriales, naves y almacenes, gracias a su superior capacidad de aislamiento térmico y acústico, robustez y facilidad de instalación. Este panel está compuesto por dos láminas de acero galvanizado prelacado y un núcleo aislante de espuma rígida de poliuretano inyectado de 40 kg/m³.
Funcionalidad de las Grecas y su Impacto en la Resistencia
Las "grecas" se refieren a los relieves que se proyectan sobre la superficie del panel. La cantidad de estas grecas es directamente proporcional a la resistencia del panel: a más grecas, mayor es su capacidad para soportar cargas y fuerzas externas. Un panel con 3 grecas ofrece una resistencia mecánica notable, proporcionando gran protección, sobre todo en ambientes agresivos con climas calurosos y gélidos como nieve, viento o lluvia constante.
Dimensiones y Espesores Disponibles
El Panel Sándwich 3 Grecas cuenta con un ancho útil de 1000 mm. Su longitud varía, partiendo de un mínimo de 2.500 mm y llegando hasta un máximo de 13.500 mm (para longitudes superiores, se requiere transporte especializado y pedido especial). Los espesores más habituales van desde los 30 hasta los 60 mm, pero para proyectos de mayor envergadura, también se disponen de paneles con grosores de 80 y 100 mm.
Ventajas Clave del Panel Sándwich 3 Grecas
- Aislamiento Térmico y Acústico: Garantiza un ambiente confortable y silencioso.
- Protección Contra Filtraciones y Humedades: Evita problemas comunes en estructuras.
- Instalación Rápida y Eficiente: Agiliza significativamente los tiempos de obra.
- Alta Resistencia: Asegura durabilidad y robustez en diversas condiciones.
- Sistema de Solapamiento: Facilita la adaptación y ajuste entre paneles.
- Precio Económico: Ofrece una excelente relación calidad-precio.
- Diseño Estético: Aporta un toque de elegancia y modernidad a las construcciones.
- Bajos Costos de Mantenimiento: Reduce gastos a largo plazo y asegura la longevidad de la estructura.
Datos Técnicos del Panel Sándwich 3 Grecas
Características principales del Panel Sandwich 3 Grecas
| Característica | Valor |
|---|---|
| Espesor del panel | 30 / 40 / 50 / 60 mm (± 2 mm) |
| Densidad media de la espuma | 40 kg/m³ (± 2 kg/m³) |
| Ancho útil | 1 000 mm (± 2 mm) |
| Longitud mínima | 1 000 mm (± 5 mm) |
| Longitud máxima | 16 000 mm (± 19 mm) según transporte |
| Reacción al fuego PUR | UNE 13501-1 B-S3-D0 (30 mm) / C-S3-D0 (>30 mm) |
| Reacción al fuego PIR | UNE 13501-1 B-S2-D0 |
Aislamiento térmico y peso (grosor de chapa 0.5/0.5 mm)
| Espesor medio (mm) | Transmisión térmica (Coeficiente k en W/m²K) | Peso (Kg/m²) |
|---|---|---|
| 30 | 0,68 | 9,88 |
| 40 | 0,53 | 10,26 |
| 50 | 0,43 | 10,65 |
| 60 | 0,36 | 11,05 |
Resistencia del panel según distancia (ejemplo para 50 mm con 2 o más puntos de apoyo)
| Distancia (m) | Presión (Kg) | Succión (Kg) |
|---|---|---|
| 1,0 | 275 | 291 |
| 2,0 | 123 | 140 |
| 3,0 | 77 | 94 |
| 4,0 | 55 | 71 |
Panel Sándwich Cubierta Ignífuga de Lana de Roca: Resistencia y Protección
El Panel Sándwich Cubierta Ignífuga de Lana de Roca está diseñado para resistir ante posibles incendios. Está formado por dos láminas de acero (una interior suavemente perfilada y una exterior fuertemente grecada con Cinco Grecas para mayor resistencia) que protegen una capa interna de fibras de Lana de Roca. El proceso de fabricación está optimizado para aumentar la protección frente al fuego, disponiendo las fibras de lana de roca ortogonalmente respecto a las láminas de acero.
Características y Espesores Disponibles
Este panel se fabrica en grosores de 30, 40, 50, 60, 80 y 100 mm, que ofrecen resistencias ante el fuego de 30, 60 y 120 minutos, respectivamente. Bajo pedido, es posible aumentar el espesor hasta los 200 mm. Su montaje rápido y sencillo, mediante solape y atornillado directo a la estructura con tornillería específica y arandela especial (cappellotti) con junta de neopreno, ha contribuido a su popularidad.

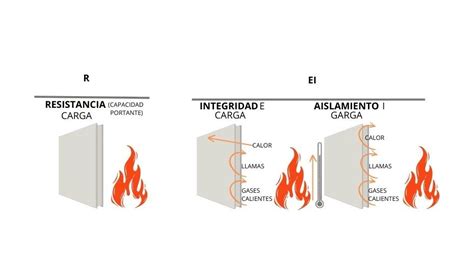

El Panel Sándwich Lana de Roca resistente al fuego tiene un comportamiento ante el fuego catalogado como REI 30, 60 y 120 para los paneles de 50, 80 y 100 mm respectivamente, garantizando resistencia mecánica (R), impermeabilidad a los gases (E) y aislamiento térmico (I) durante esos periodos. Además, posee un certificado de resistencia al fuego A2-S1-D0, lo que significa que no es contaminante al quemarse.
Datos Técnicos del Panel Sándwich Cubierta Ignífuga
Características principales del Panel Sandwich Cubierta Ignífuga
| Característica | Valor |
|---|---|
| Espesor nominal | 30 / 40 / 50 / 60 / 80 / 100 mm (± 2 mm) |
| Ancho útil | 1 000 mm (± 2 mm) |
| Longitud mínima | 1 000 mm (± 5 mm) |
| Longitud máxima | 16 000 mm (± 19 mm) según transporte |
| Reacción al fuego | A2-S1-D0 |
Aislamiento térmico y peso
| Espesor medio (mm) | Transmisión térmica (Coeficiente k en W/M²K) | Peso (Kg/m²) |
|---|---|---|
| 30 | 0,901 | 13,10 |
| 40 | 0,840 | 14,30 |
| 50 | 0,621 | 15,50 |
| 60 | 0,589 | 16,70 |
| 80 | 0,414 | 19,10 |
| 100 | 0,350 | 21,50 |
| 120 | 0,300 | 23,90 |
| 150 | 0,275 | 27,50 |
| 200 | 0,209 | 33,50 |
Los pesos y coeficientes corresponden al Panel Lana de Roca Ignífuga para cubierta de Alta Densidad.
Resistencia del panel según distancia (ejemplo para 80 mm de grosor con 2 o más puntos de apoyo)
| Sobrecarga (Kg/m²) | Distancia (m) |
|---|---|
| 80 | 5,76 |
| 100 | 5,16 |
| 120 | 4,48 |
| 150 | 3,66 |
| 200 | 3,77 |
Generalidades sobre Dimensiones, Fabricación e Instalación de Paneles Sándwich
Los paneles sándwich son un material de construcción modular diseñado para revestir edificios y estructuras. Su versatilidad y eficiencia radican en sus dimensiones estándar y la posibilidad de adaptación, así como en su método de fabricación.
Características Estructurales y de Fabricación
Los paneles sándwich se distinguen por su estructura única: un núcleo central elaborado con espumas rígidas de poliuretano (PUR) o poliisocianurato (PIR), o con láminas de fibras inorgánicas como la lana de roca, flanqueado por dos capas de acero delgadas pero resistentes. Esta configuración brinda un notable aislamiento térmico con un espesor y peso mínimos.
- El ancho de la placa aislante suele ser de 1.000 mm y en algunos modelos es de 1.150 mm de ancho.
- La longitud del panel sándwich se puede ajustar según las necesidades de cada proyecto, siendo las dimensiones más normales entre 3 y 6 metros, pero en algunos casos se puede llegar a una longitud máxima de hasta 16 metros.
- El acero galvanizado es predominante en la fabricación del revestimiento sándwich, con espesores que oscilan entre 0,4 y 0,6 mm. El aluminio se destina a instalaciones que demandan alta resistencia a la corrosión (entornos agropecuarios, industrias químicas) y contextos higiénicos, con espesores entre 0,7 y 1,2 mm. En entornos que exigen rigurosos estándares higiénicos o enfrentan condiciones agresivas, los Paneles Sándwich incorporan acero inoxidable.
Cómo Tomar Medidas Correctamente para la Instalación
Tomar las medidas correctas de los paneles sándwich es un paso fundamental para garantizar un montaje eficiente y profesional, optimizando los recursos y asegurando un ajuste perfecto.
- Antes de tomar las medidas, determina el tipo de proyecto: ¿cubierta, fachada o un cerramiento específico?
- Asegúrate de contar con las herramientas adecuadas para medir y marcar los paneles sándwich.
- Comienza midiendo el área donde se instalarán los paneles.
- Es recomendable añadir un margen adicional a tus medidas para posibles ajustes.
- Divide el área total entre las dimensiones útiles de los paneles sándwich (descontando las zonas de solape) para calcular la cantidad de paneles necesarios.
- Antes de cortar o instalar, revisa todas las medidas para asegurarte de que no haya errores.
Siempre consulta las especificaciones del fabricante, ya que los paneles sándwich vienen en diferentes grosores y longitudes estándar.
Sostenibilidad y Ventajas a Largo Plazo
La elección de materiales en la construcción no solo se basa en su durabilidad o estética, sino también en su impacto ambiental. El Panel Sándwich destaca notablemente, posicionándose como una opción con bajo impacto ambiental y una vida útil que abarca largas décadas. Además, su rápido y sencillo sistema de instalación reduce los costes relacionados con la mano de obra, maquinaria y permisos. Tanto las placas metálicas como el núcleo aislante son reciclables, lo que refuerza su carácter ecoamigable.
