La simbología de soldadura es una herramienta técnica fundamental en los planos de ingeniería que representa detalles de diseño, permitiendo una comunicación clara y precisa entre soldadores, inspectores y diseñadores sin necesidad de repetir instrucciones extensas. Comprender estos símbolos no solo ahorra espacio en los planos, sino que es un requisito indispensable para garantizar la seguridad y la eficiencia en cualquier proyecto metalmecánico.
Importancia de la simbología en el entorno industrial
La correcta interpretación de los símbolos de soldadura ofrece beneficios críticos:
- Identificación precisa: Facilita reconocer los tipos de unión requeridos (filete, ranura, etc.).
- Especificaciones de materiales: Proporciona información sobre el metal base, espesores y tratamientos necesarios.
- Parámetros operativos: Indica condiciones como el tipo de corriente eléctrica, posición de soldadura y preparación de superficies.
El desconocimiento de estos estándares ha tenido consecuencias históricas graves, como el colapso del puente de Hyatt Regency en 1981, donde una interpretación errónea de los símbolos en los planos derivó en técnicas de soldadura inadecuadas.
Especificaciones técnicas de la simbología

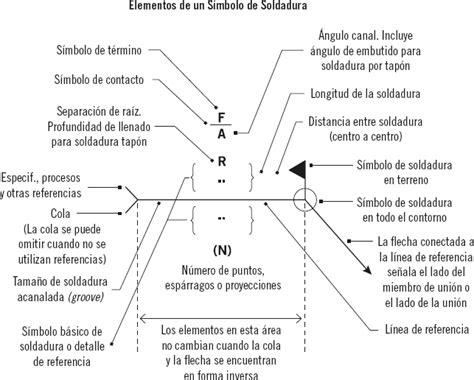

La línea de referencia es la base de todo símbolo. Si el símbolo de soldadura se ubica debajo de la línea, esta debe realizarse en el lado hacia el cual apunta la flecha; si está por encima, se ejecuta en el lado opuesto. El cumplimiento de normas internacionales como la ISO 2553:2019, AWS A2.4:2012 y ASME Y14.5-2018 asegura la uniformidad global en la ejecución de trabajos soldados.
La soldadura de filete: Características y diseño
La soldadura de filete es la unión más utilizada en la industria, especialmente en calderería, debido a su costo eficiente y versatilidad en cargas. Se caracteriza por su sección transversal de forma triangular al unir dos superficies en ángulo recto.

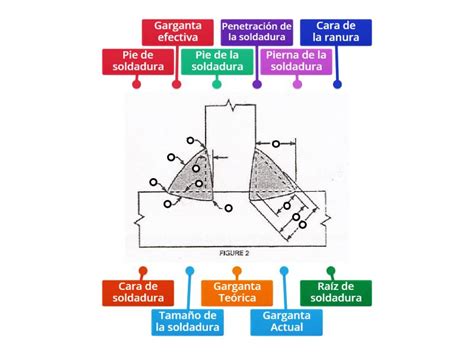

| Concepto | Descripción |
|---|---|
| Pata de filete | Distancia desde la raíz hasta el borde exterior de la soldadura. |
| Garganta | Distancia más corta desde la raíz hasta la cara de la soldadura. |
Reglas básicas para el dimensionamiento
Para obtener una unión resistente, se recomienda ajustar el ancho de la pata a aproximadamente tres cuartos (¾) del espesor del material más delgado. Un dimensionamiento incorrecto conlleva riesgos significativos:
- Soldaduras demasiado pequeñas: Pueden sufrir grietas en la raíz y fallos prematuros bajo carga.
- Soldaduras sobredimensionadas: Aumentan innecesariamente los costos, el consumo de material y pueden provocar deformaciones estructurales debido al exceso de calor.
Formación y aseguramiento de la calidad
Dominar la simbología requiere una combinación de formación teórica, práctica constante y, en muchos casos, certificaciones emitidas por organismos como la American Welding Society (AWS). El proceso educativo moderno, basado en competencias, integra la relación universidad-industria para que los futuros profesionales puedan:
- Desarrollar procedimientos de soldadura calificados (EPS).
- Aplicar métodos de inspección visual y ensayos no destructivos.
- Interpretar planos técnicos bajo códigos vigentes.
USOS DE WELD FILLET GAGE
La inversión en formación y el uso de herramientas de medición adecuadas, como los calibradores de soldadura, son las mejores garantías para prevenir discontinuidades, asegurar la integridad estructural y proteger la vida, la propiedad y el medio ambiente.
