La prueba de Hi-Pot, también conocida como prueba de alto potencial o prueba de resistencia dieléctrica, es un método fundamental para verificar la integridad del aislamiento eléctrico en componentes, equipos y sistemas. Su objetivo principal es asegurar que el aislamiento de un dispositivo pueda soportar un alto voltaje sin romperse, garantizando así la seguridad y fiabilidad operativa.
Fundamentos de la Prueba de Hipot

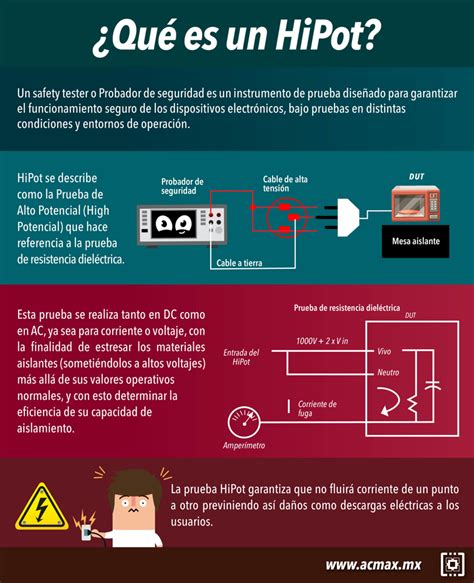

Esta prueba consiste en la aplicación de una diferencia de potencial elevada (alto voltaje) entre los conductores y el suelo, o entre diferentes partes conductoras de un equipo. Durante la prueba, se mide la corriente de fuga, que es la pequeña cantidad de corriente eléctrica que fluye a través del material aislante. Si la corriente de fuga medida supera un umbral especificado, se considera que el aislamiento no es adecuado y el equipo podría fallar.
La prueba de Hi-Pot es esencial para identificar debilidades en el sistema de aislamiento, como poros, grietas, contaminación o defectos de fabricación, que podrían conducir a fallas eléctricas, cortocircuitos o riesgos de descarga eléctrica.
Tipos de Pruebas de Hipot
Existen principalmente dos tipos de pruebas de Hipot:

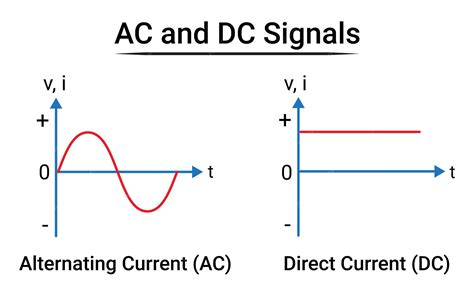

Prueba de Hipot de CA (Corriente Alterna)
Utiliza corriente alterna para realizar la prueba, generalmente a frecuencias de potencia (50 Hz o 60 Hz). Este método es muy eficaz para detectar defectos como huecos o debilidades en el aislamiento, ya que somete al material a inversiones de polaridad continuas, simulando condiciones operativas reales.
Prueba de Hipot de CC (Corriente Continua)
Emplea corriente continua, aplicando un voltaje constante. Este tipo de prueba tiende a generar corrientes de fuga más bajas y ejerce una menor tensión general en el aislamiento. Es una opción rentable y adecuada para sistemas que requieren verificar la integridad del aislamiento durante periodos prolongados, como en el caso de cables de alta tensión.
Parámetros Clave en la Prueba de Hipot
Dos parámetros cruciales durante una prueba de Hipot son la tensión de prueba y la corriente de fuga aceptable.
Tensión de Prueba
La tensión de prueba es el potencial eléctrico controlado aplicado al medio aislante. Normalmente, se utilizan tensiones de prueba más altas que las de operación normal para simular condiciones extremas y detectar posibles fallos de aislamiento. La selección de la tensión de prueba adecuada depende de la tensión nominal del equipo y de las normas aplicables.

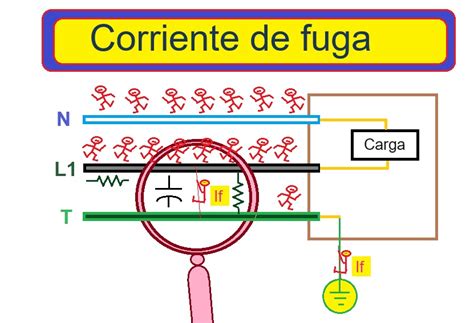

Corriente de Fuga Aceptable
La corriente de fuga aceptable define el límite de corriente que puede fluir a través del dieléctrico sin plantear problemas de seguridad. Una corriente de fuga excesiva suele indicar un aislamiento deteriorado o envejecido. El monitoreo y análisis de esta corriente son fundamentales para el mantenimiento predictivo y para garantizar la longevidad del equipo.
La corriente de fuga puede verse afectada por factores como la calidad del aislamiento, las condiciones ambientales (humedad, contaminación) y las propiedades intrínsecas del material aislante. En la mayoría de las aplicaciones, es inevitable una pequeña fuga de corriente debido a las propiedades físicas de los materiales.
Aplicaciones y Consideraciones de la Prueba de Hipot
La prueba de Hipot se aplica en diversas industrias para garantizar la seguridad y fiabilidad de equipos eléctricos, incluyendo:
- Cables eléctricos: Para verificar la integridad del aislamiento y su capacidad para soportar altos voltajes. La prueba en corriente continua (DC) es más exigente que la condición normal de operación en corriente alterna (AC), generando un estrés adicional a la aislación.
- Condensadores: Para evaluar la rigidez dieléctrica y asegurar que puedan soportar altos voltajes sin romperse ni tener fugas de corriente excesivas.
- Motores y generadores: Se aplican pruebas de sobretensión periódicamente para detectar debilidades en el sistema de aislamiento.
- Equipos electrónicos y componentes: Para asegurar que el aislamiento eléctrico sea adecuado.
Pruebas de Mantenimiento y Aceptación
Las pruebas de Hipot se clasifican en:
- Prueba de aceptación: Se realiza en máquinas nuevas y rebobinadas, ya sea en fábrica, taller o en el sitio.
- Prueba de mantenimiento: Se lleva a cabo en máquinas en servicio. Los expertos recomiendan realizar la prueba de Hipot DC para máquinas en servicio cada 3 a 5 años, idealmente coincidiendo con trabajos de mantenimiento mayor.
Consideraciones de Seguridad
Las pruebas de Hipot implican voltajes altos que pueden ser peligrosos. Es fundamental seguir estrictas medidas de seguridad:
- Asegurar que el área de prueba esté libre de objetos conductores y personal no autorizado.
- Inspeccionar el equipo de prueba y el equipo bajo prueba (EUT) para verificar su buen estado.
- Conectar adecuadamente el equipo a tierra.
- Utilizar equipo de protección personal (EPP) certificado.
- Seguir procedimientos de bloqueo y etiquetado (LOTO).
- Aplicar el voltaje gradualmente y reducirlo a cero de forma segura al finalizar la prueba.
#122 Pruebas de HiPot de ruptura dieléctrica no destructiva de aislamientos.
Alternativas y Evolución de las Pruebas
En los últimos años, la prueba de Hipot ha sido objeto de debate, siendo considerada por algunos como una prueba destructiva si el aislamiento no está en buen estado. Si bien su objetivo no es dañar el cable, una falla puede causar daños eléctricos y mecánicos.
Como alternativa, ha ganado popularidad la prueba VLF (Very Low Frequency). Esta prueba de medida de la corriente de fuga es menos exigente que una prueba de corriente continua. Sin embargo, se ha observado que cables nuevos que han pasado las pruebas de VLF pueden presentar fallas de aislamiento tempranas en operación.
Independientemente de la prueba utilizada, el objetivo primordial es asegurar la integridad de las instalaciones para prevenir accidentes y daños a equipos e infraestructura.
Medición de Corrientes de Fuga

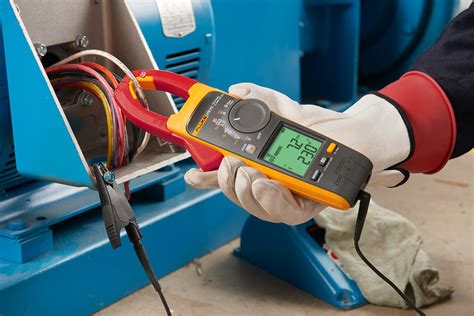

Las corrientes de fuga pueden ser un indicador de la eficacia del aislamiento. Para medirlas con precisión, especialmente corrientes pequeñas (inferiores a 5 mA), se utilizan pinzas amperimétricas para medida de corrientes de fuga. Estos instrumentos son capaces de detectar el campo magnético alrededor de los conductores. Al medir varios conductores agrupados, los campos magnéticos de las corrientes de carga se anulan, y cualquier desequilibrio detectado se debe a fugas.
Para medir únicamente la corriente de fuga del cableado de la instalación, es necesario desconectar la carga. La medición se puede realizar en circuitos monofásicos pinzando simultáneamente los conductores de fase y neutro, o en circuitos trifásicos pinzando todos los conductores (y el neutro si está presente).
Normativas y Estándares
Diversas normas internacionales proporcionan pautas sobre los niveles de corriente de fuga aceptables durante las pruebas de alta tensión, incluyendo:
- IEC 60950
- UL 60950
- IEC 60065
- IEEE Std 95 Recommended Practice for Insulation Testing of AC Electric Machinery (2300 V and Above) With High Direct Voltage
- IEEE Std 43 Recommended Practice for Testing Insulation Resistance of Rotating Machinery
- IEC 62271-203 (para subestaciones aisladas por gas - GIS)
