Diferencias entre Lecho Fijo y Lecho Fluidizado: Fundamentos y Aplicaciones

La fluidización es un proceso de contacto crucial en la ingeniería química y otras industrias, donde un lecho de partículas sólidas finamente divididas se pone en contacto con una corriente ascendente de fluido (gas o líquido). Este proceso transforma el comportamiento del sólido, otorgándole propiedades similares a las de un fluido.

Principios del Lecho Fijo

Un lecho fijo consiste en una columna formada por partículas sólidas a través de las cuales pasa un fluido (líquido o gas). Si el fluido se mueve a velocidades bajas, las partículas permanecen estáticas, permitiendo el paso tortuoso del fluido sin separarse unas de otras. En este estado, la altura del lecho y la fracción de vacío (porosidad) se mantienen constantes. El fluido experimenta la mayor caída de presión del proceso en esta etapa.

En un lecho fijo, el fluido se filtra a través de los espacios entre las partículas, que permanecen estacionarias. Las operaciones industriales que utilizan este principio incluyen la filtración, el intercambio iónico, la extracción de solventes, la absorción y los reactores catalíticos.

Principios del Lecho Fluidizado

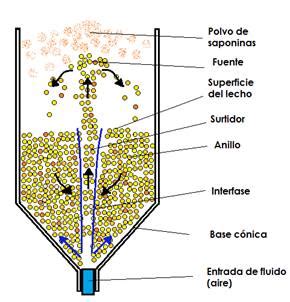

Un lecho fluidizado o lecho fluido es un fenómeno físico que ocurre cuando una cantidad de sustancia sólida particulada, generalmente en un recipiente de contención, se coloca en condiciones apropiadas para que una mezcla sólido/fluido se comporte como un fluido. Esto se logra introduciendo un fluido presurizado a través del medio de partículas. El medio resultante adquiere muchas propiedades y características de los fluidos normales, como la capacidad de fluir libremente por gravedad o de ser bombeado.

Mecanismo y Etapas de Fluidización

A medida que se incrementa la velocidad del fluido en un lecho fijo, llega un punto en que las partículas no permanecen estáticas, sino que se levantan y agitan. Este proceso se denomina fluidización. Esto se consigue gracias a que la fuerza de empuje que ejerce el fluido sobre cada una de las partículas vence el peso de las mismas, manteniéndolas en suspensión.

Al aumentar la velocidad del fluido y, por ende, el caudal (manteniendo el área constante), se pueden distinguir diferentes etapas en el lecho:

• Lecho fijo: Las partículas permiten el paso del fluido sin separarse, manteniendo la altura del lecho y la porosidad constantes. El fluido experimenta la mayor caída de presión.
• Lecho prefluidizado o fluidización incipiente: Es un estado de transición entre el lecho fijo y el fluidizado. La velocidad en este punto se conoce como velocidad mínima de fluidización, y la porosidad comienza a aumentar.
• Fluidización discontinua (o fase densa): El movimiento de las partículas se vuelve más turbulento, formándose torbellinos. Dentro de esta etapa, se distinguen dos tipos:
  • Particulada: Se manifiesta en sistemas líquido-sólido, con lechos de partículas finas, mostrando una expansión suave y uniforme.
  • Agregativa: Se presenta en sistemas gas-sólido. La mayor parte del fluido circula en burbujas que se rompen en la parte superior, dando origen a la formación de aglomerados.
• Fluidización continua: Todas las partículas son removidas por el fluido, el lecho deja de existir como tal y la porosidad tiende a uno. En este momento, el fluido arrastra al sólido, produciendo un transporte neumático.

Para un determinado sistema fluido-sólido en un reactor, la pérdida de carga del lecho aumenta con la velocidad del fluido. Sin embargo, cuando se alcanza el punto de mínima fluidización, la pérdida de carga se mantiene constante con el aumento de la velocidad del fluido, y las partículas sólidas se encuentran en régimen fluidizado, adquiriendo propiedades propias de un fluido.

La porosidad, definida como la fracción de vacío en el lecho, es un parámetro clave y se puede calcular a partir del volumen ocupado por las partículas y el volumen total del lecho, o de la altura inicial y la altura del lecho en un momento dado si el área es constante.

Ventajas y Desventajas de los Lechos Fluidizados

Ventajas

Las principales ventajas que ofrece el uso de un lecho fluidizado radican en el buen contacto sólido-fluido, favoreciendo significativamente la transferencia de masa y calor entre ambos. La agitación vigorosa del sólido en el lecho, junto con la mezcla de los sólidos, asegura que prácticamente no existan gradientes de temperatura, incluso con reacciones fuertemente exotérmicas o endotérmicas.

Este buen contacto de las partículas sólidas con el medio de fluidización (un gas o un líquido) es muy superior en comparación con los lechos empacados (fijos). Este comportamiento permite un excelente transporte térmico dentro del sistema y una buena transferencia de calor entre el lecho y su contenedor. La uniformidad térmica es análoga a la de un gas bien mezclado, y el lecho puede tener una capacidad calorífica significativa manteniendo un campo de temperatura homogéneo.

Los reactores de lecho fluidizado tienen una capacidad superior y producen gránulos más consistentes y mejores con menos desperdicio.

Desventajas

La principal desventaja de la fluidización gas-sólido radica en el desigual contacto del gas y el sólido. La mayor parte del gas pasa a través del lecho en forma de burbujas, contactando directamente solo una pequeña cantidad de sólido en una delgada envoltura alrededor de la burbuja. Una pequeña fracción del gas fluye a través de la fase densa, la cual contiene casi todo el sólido. Aunque existe intercambio de gas entre las burbujas y la fase densa por difusión y procesos turbulentos, la conversión global de un reactante gaseoso es generalmente menor que la que tendría lugar en un contacto uniforme a la misma temperatura, como en un reactor ideal con flujo pistón.

Clasificación de Partículas: Grupos de Geldart

En 1973, el profesor D. Geldart propuso la clasificación de polvos en cuatro "Grupos de Geldart", definidos por sus ubicaciones en un diagrama de la diferencia de densidad sólido-fluido y el tamaño de partícula. Esta clasificación ayuda a predecir el comportamiento de fluidización:

• Grupo A: Partículas entre 20 y 100 µm, con densidades típicamente inferiores a 1,4 g/cm³. Los lechos de estas partículas se expanden por un factor de 2 a 3 en la fluidización incipiente antes del inicio de una fase burbujeante.
• Grupo B: El tamaño de partícula está entre 40 y 500 µm y la densidad de partícula entre 1.4 y 4 g/cm³.
• Grupo C: Contiene partículas extremadamente finas y, por lo tanto, más cohesivas.
• Grupo D: Las partículas en esta región están por encima de 600 µm y típicamente tienen altas densidades. La fluidización de este grupo requiere energías de fluido muy elevadas y se asocia con altos niveles de abrasión.

Aplicaciones de los Lechos Fluidizados

Los sistemas de lechos fluidizados tienen una amplia aplicación en diversos sectores debido a sus propiedades únicas. Se utilizan como:

• Secadores y tostadores: Para el secado eficiente de materiales a granel, ya que la tecnología de lecho fluidizado aumenta la eficiencia al permitir que toda la superficie del material se suspenda y se exponga al aire.
• Calcinadores y clasificadores.
• Reactores químicos: Para promover altos niveles de contacto entre gases y sólidos. Fritz Winkler realizó la primera aplicación industrial de fluidificación en un reactor para un proceso de gasificación de carbón en 1922.
• Craqueo catalítico de fluidos: En la industria petrolera, aunque ahora se usan reactores de transporte, la regeneración del catalizador todavía se realiza en reactores de lecho fluidizado. El primer lecho fluido circulante para craqueo catalítico de aceites minerales se construyó en 1942.
• Combustión en lecho fluidizado: De interés para reducir costos en calderas y disminuir la emisión de contaminantes, especialmente en la combustión de carbón.
• Transferencia de calor o masa o modificación de interfaz.
• Congelación rápida individual (IQF): En la industria alimentaria, para productos pequeños como guisantes, camarones o verduras en rodajas, utilizando refrigeración criogénica o de compresión por vapor.
• Catalizadores: El fluido en lechos fluidizados puede contener un catalizador para acelerar y mejorar la velocidad de reacciones químicas.

Comparación Directa: Lecho Fijo vs. Lecho Fluidizado

La elección entre un lecho fijo y un lecho fluidizado depende de los requisitos específicos de la aplicación. Aquí se destacan algunas diferencias clave:

• Tiempo de residencia: En los lechos fijos, los gránulos tienen un mayor tiempo para adherirse a los reactivos y al aglutinante.
• Capacidad y consistencia: Los reactores de lecho fluidizado poseen una capacidad superior y producen gránulos más consistentes y de mejor calidad, con menos desperdicio.
• Control de temperatura: La necesidad de un estricto control de la temperatura en la zona de reacción otorga una gran ventaja a los lechos fluidizados en fase gas con catalizadores sólidos frente a los lechos fijos, gracias a su excelente transferencia de calor y uniformidad térmica.
• Contacto sólido-fluido: Es mucho mayor en lechos fluidizados, lo que optimiza la transferencia de masa y calor.

Tipos Específicos de Lechos Fluidizados

Existen múltiples tipos de reactores, también en aplicaciones de termoquímica solar, incluyendo:

• Lechos fluidizados circulantes (CFB): Donde los gases tienen una velocidad suficientemente alta para suspender el lecho de partículas, que son recirculadas a través de un bucle externo.
• Transporte o reactor flash (FR): A velocidades superiores a las de los CFB, las partículas se aproximan a la velocidad del gas.
• Lecho fluidizado anular (AFB).
• Reactor de fluidificación mecánica (MFR): Utiliza un agitador mecánico para movilizar partículas y lograr propiedades de lecho fluidizado bien mezclado.
• Lechos fluidizados estrechos (NFB): Donde la relación entre el diámetro del tubo y el diámetro de grano es igual o menor que alrededor de 10.

Aspectos de Diseño y Operación

Un equipo fundamental en las columnas de fluidización es el dispositivo distribuidor, que sirve de soporte para las partículas cuando el flujo de fluido se detiene. El fluido presurizado generalmente ingresa al recipiente del lecho fluidizado a través de numerosos orificios en una placa de distribución, ubicada en el fondo del lecho. En muchas instalaciones industriales, se utilizan distribuidores de rociadores en lugar de placas, distribuyendo el fluido a través de una serie de tubos perforados.

Sobre el lecho fluidizado se encuentra el llamado freeboard, que actúa como zona de sedimentación para partículas pesadas. Para limpiar el gas reactivo de partículas más finas, se pueden usar filtros tipo vela de gas caliente, dotados de un sistema antirretorno y limpiados secuencialmente. Como alternativa, es posible la separación por ciclón.

Para procesos novedosos o aplicaciones en condiciones adversas, los propietarios deben realizar pruebas de laboratorio y piloto, así como un diseño y selección cuidadosos de equipos, considerando problemas de ampliación. Un punto de partida lógico es la realización de una auditoría mecánica del funcionamiento, donde la dinámica de fluidos de partículas computacionales (CPFD) puede proporcionar información valiosa.

También existen reactores multietapa de lecho fluidizado para la ejecución continua de reacciones químicas, concebibles para la calcinación y el secado de polvos o granulados, logrando una uniformidad del producto equiparable a la del modo batch, pero con las ventajas económicas de los procesos continuos a escala industrial.
