Adobe Illustrator es una potente herramienta de diseño vectorial que permite crear gráficos profesionales, incluyendo representaciones de datos como los gráficos de tarta (también conocidos como gráficos de quesitos). A continuación, se detalla el proceso para generarlos y configurarlos correctamente.
Creación del gráfico de tarta

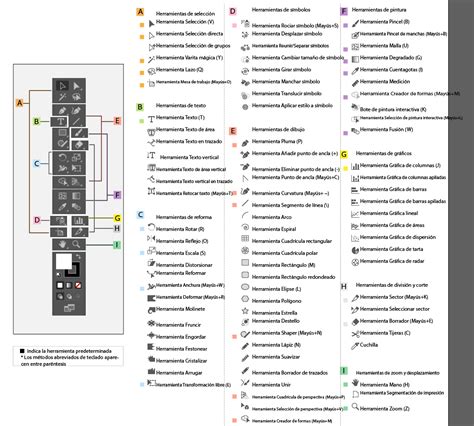

Para comenzar a generar un gráfico de tarta en Illustrator CS6, debes seleccionar la herramienta correspondiente en el panel de herramientas. Existen dos métodos principales para definir su tamaño inicial:
- Arrastre directo: Pincha en la esquina superior izquierda y arrastra hasta la esquina inferior derecha del área deseada.
- Clic de posición: Pincha y suelta donde quieras situar la esquina superior izquierda; el programa te permitirá definir las dimensiones.
Tras definir el área, aparecerá automáticamente un cuadro de diálogo de datos, similar a una hoja de cálculo como Microsoft Excel, donde podrás introducir los valores numéricos para tu gráfico.
Gestión de los datos
La introducción de datos es el paso fundamental para la correcta representación gráfica:
- Introducción manual: Escribe los datos en una única fila (no en columnas).
- Etiquetas: Si deseas que las etiquetas sean números (como años), escríbelos entre comillas para que Illustrator los trate como texto.
- Aplicación: Utiliza el botón "Aplicar" en la esquina superior derecha para ver cómo se actualiza el gráfico sin necesidad de cerrar la ventana de datos.
- Importación: No es obligatorio escribir los datos manualmente; puedes copiar y pegar desde una hoja de cálculo o utilizar el botón "Importar" para archivos de texto delimitado por tabulaciones.
Como Crear Gráficos Estadísticos en Adobe Illustrator (TuToRiaL)
Configuración y personalización del gráfico
Aunque Illustrator genera la estructura básica, el formateo a fondo requiere una intervención manual. Es importante tener en cuenta las siguientes consideraciones:
| Función | Descripción |
|---|---|
| Orden de datos | La opción "Ninguno" mantiene el orden original, mientras que "Todos" ordena los quesitos en el sentido de las agujas del reloj, de mayor a menor. |
| Varias filas | Si añades una segunda fila con su etiqueta y aplicas, Illustrator creará un segundo gráfico de tarta al lado del primero. |
| Porcentajes | Illustrator reparte los 360 grados del círculo en 100 partes. Si solo introduces un dato, ese número representará el 100% del gráfico. |
Limitaciones y recomendaciones
Una de las carencias del software en esta versión es que no existe una opción para indicar de forma automática mediante leyendas el porcentaje que representa cada segmento. Por ello, se recomienda realizar el cálculo porcentual previamente en una hoja de cálculo externa y añadir las etiquetas manualmente como texto en el diseño final.
Recuerda que, al tratarse de objetos vectoriales, puedes escalar y modificar el gráfico sin perder resolución. Sin embargo, para añadir elementos como títulos personalizados o fuentes específicas, deberás trabajar directamente sobre el lienzo, ya que Illustrator trata estas partes como elementos independientes una vez finalizada la inserción de datos.
