Comenzamos aprendiendo a manejar máquinas simples, elementos discretos que nos permiten, entre otras cosas, transmitir y convertir fuerzas y desplazamientos, y transformar un tipo de movimiento en otro. Una de las más fundamentales y extendidas es la palanca.
¿Qué es una Palanca?
Una palanca es una máquina simple, un dispositivo capaz de modificar o generar una fuerza y transmitir desplazamiento. Se trata de uno de los dispositivos mecánicos más simples y, al mismo tiempo, más útiles, cuya función consiste en transmitir fuerza y desplazamiento. Para que sea eficaz, una palanca debe aumentar la energía mecánica de un sistema, aunque la energía de salida de un sistema no puede ser mayor que la fuerza de entrada.
Componentes Fundamentales de una Palanca
Una palanca está compuesta por una barra rígida que puede girar alrededor de un punto fijo, denominado fulcro (o punto de apoyo).
- Fulcro (F): También conocido como punto de apoyo, es el punto fijo sobre el que pivota la viga o barra de la palanca. La fuerza de apoyo es la ejercida por el fulcro sobre la barra.
- Potencia (P): Es la fuerza aplicada voluntariamente en una parte de la barra, con el fin de generar una reacción o vencer otra fuerza. En algunos contextos se denomina "fuerza actuante" (F).
- Resistencia (R): Es la fuerza que vencemos, ejercida sobre la palanca por el cuerpo a mover o la carga.
- Brazo de potencia (Bp o dF): Es la distancia desde el punto de aplicación de la potencia (P) hasta el fulcro. A cada fuerza le corresponde un brazo de palanca, definido como la distancia perpendicular entre el punto de apoyo y la línea de acción de la fuerza.
- Brazo de resistencia (Br o dR): Es la distancia desde el punto de aplicación de la resistencia (R) hasta el fulcro.
La Ley de la Palanca y el Equilibrio
La ley de la palanca es fundamental para comprender su funcionamiento. Una palanca estará en equilibrio cuando el producto de la fuerza actuante (F), por su distancia al punto de apoyo (dF), es igual al producto de la fuerza resistencia (R), por su distancia (dR) al punto de apoyo. Esto se expresa como: P × Bp = R × Br.
Este principio se basa en el concepto de torque, también conocido como momento de fuerza. El torque es la medida de la fuerza que puede causar que un objeto gire alrededor de un punto fijo (fulcro). Cuando se aplica una fuerza a una palanca, la distancia del punto de aplicación de la fuerza al fulcro influye directamente en el torque generado. Cuanto mayor sea la distancia, mayor será el torque producido, facilitando la realización del trabajo con menos esfuerzo.

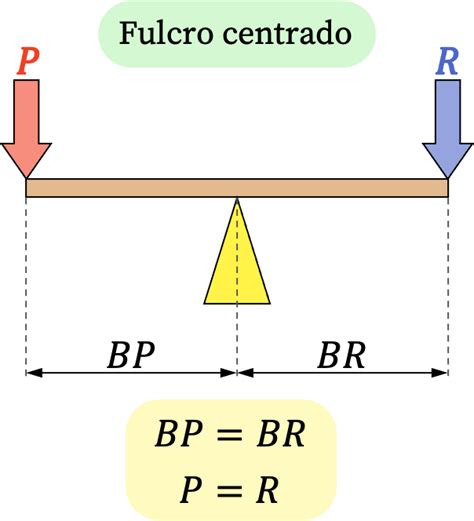

De esta forma, como norma general, cuanto mayor sea la distancia al punto de apoyo con la que aplicamos la fuerza actuante (F), mayor ventaja tendremos respecto a la fuerza resistente (R). Por ejemplo, si tenemos una barra de 4 metros, apoyada en la mitad de su longitud, y quisiésemos levantar una resistencia de 30 Newtons (unos 3 Kg de masa), deberíamos ejercer una fuerza de 30 Newtons, es decir, si las distancias son iguales la fuerza que debemos aplicar es igual a la resistencia.
Sin embargo, si colocamos la misma barra apoyada a un metro de la resistencia y a tres de nuestra fuerza, para levantar y vencer la resistencia de 30N sólo tendremos que aplicar 10N. Esto significa que para levantar, aproximadamente, 3 Kg de masa tan sólo necesitamos 1 Kg, lo que demuestra que la palanca ha dividido nuestro esfuerzo entre tres.
MÁQUINAS SIMPLES: Palanca y Ventaja mecánica
Tipos de Palancas: Géneros y Grados
Existen tres tipos principales de palanca, dependiendo de la posición relativa del fulcro, de la fuerza aplicada (potencia) y de la resistencia. Estos tipos se conocen como géneros o clases.
Palanca de Primer Género (Primera Clase o Inter Fija)
En las palancas de primer género, el fulcro está entre la potencia y la resistencia. Estas palancas logran que la potencia aplicada pueda ser mucho menor que la resistencia a vencer, es decir, maximizan la potencia. Ejemplos cotidianos de este tipo de palanca son el balancín, las tijeras, las tenazas, algunas pinzas, o la catapulta (para ampliar la velocidad).

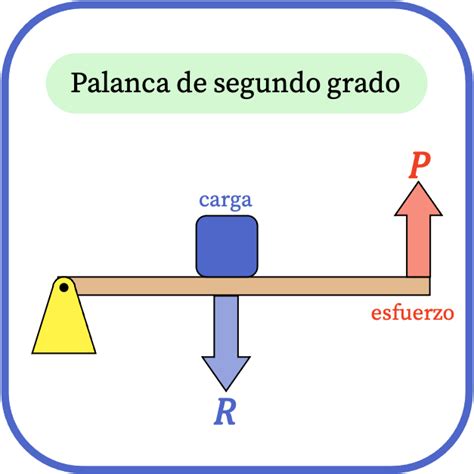

Palanca de Segundo Género (Segunda Clase o Inter Resistente)
En las palancas de segundo género, la resistencia se encuentra entre la potencia y el fulcro. Se caracterizan porque la potencia es siempre menor que la resistencia, aunque a costa de disminuir la velocidad transmitida y la distancia recorrida por la resistencia. La ventaja mecánica de una palanca de segundo género puede calcularse utilizando las distancias de las fuerzas de entrada y salida. Un abridor de botellas, una carretilla y un cascanueces son ejemplos de palancas de segundo género.

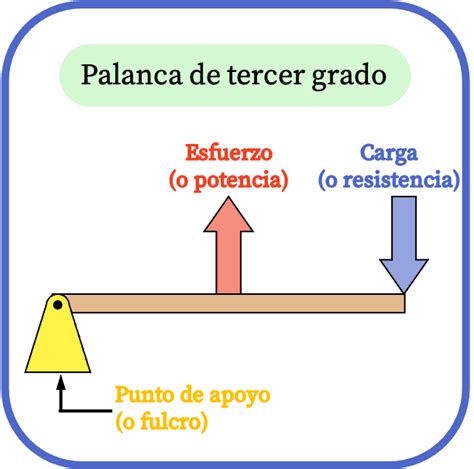

Palanca de Tercer Género (Tercera Clase o Inter Potente)
En las palancas de tercer género, la potencia se encuentra entre la resistencia y el fulcro. Se caracteriza porque la fuerza aplicada es mayor que la resultante; y se utiliza cuando lo que se requiere es ampliar la velocidad transmitida a un objeto o la distancia recorrida por él. El fulcro de la palanca de tercer grado está situado en un extremo, mientras que la fuerza se aplica en el medio y la resistencia es el objeto a sujetar o manipular. El pie humano, las pinzas de depilar o una caña de pescar son ejemplos de palancas de tercer grado.
El Cascanueces como Ejemplo de Palanca de Segundo Género
El cascanueces es un excelente ejemplo de palanca de segundo género (o inter resistente). En su diseño, el fulcro (la bisagra) se encuentra en un extremo. La resistencia (la nuez que se quiere romper) se coloca en un punto intermedio entre el fulcro y el lugar donde se aplica la fuerza. La potencia (la fuerza que aplicamos con la mano) se ejerce en el extremo opuesto al fulcro. Este diseño permite que la fuerza aplicada sea menor que la fuerza necesaria para romper la nuez, gracias a la ventaja mecánica que proporciona la palanca de segundo género.
Historia y Aplicaciones Cotidianas de la Palanca
La palanca es una de las máquinas simples clásicas más antiguas. Su invento y empleo provienen de la época prehistórica. Existen registros de su utilización para cigoñales de riego en la antigüedad mesopotámica, documentados desde el tercer milenio a. C. en sellos cilíndricos. El manuscrito más antiguo conservado con una mención a la palanca forma parte de la colección matemática de Papo de Alejandría, escrita alrededor del año 340.
La nota histórica más famosa sobre su uso se debe a Plutarco, quien relata que Arquímedes afirmó a Hierón de Siracusa que con una fuerza dada podía mover cualquier peso, incluso jactándose de que si existiera otra Tierra, yendo a ella podría mover esta. A Arquímedes se le atribuye la primera postulación matemática formal del principio de la palanca. Sus enseñanzas, plasmadas en su obra “Del equilibrio de los planos”, fueron aprovechadas sin variaciones durante siglos.
Posteriormente, Leonardo da Vinci profundizó en el estudio de las diferentes geometrías de la palanca e introdujo la palanca oblicua, con notables trabajos que siguen vigentes, aplicados a balanzas de plataforma y palanca múltiple articulada. El concepto de concatenación de palancas en serie fue introducido en 1743 por el inglés John Wyatt, lo que permitió construir máquinas con palancas compuestas para incrementar la ventaja mecánica.
Las palancas se utilizan, en sus diferentes formatos, en múltiples aplicaciones de la vida cotidiana y en el diseño de las máquinas más sofisticadas:
- En instrumentos de medida, aprovechando el equilibrio de cargas.
- En la automoción, como las palancas de cambio de marchas.
- En la aeronáutica, en dispositivos como la palanca del timón de dirección para conseguir ventaja mecánica.
- En aparatos de guerra, formando parte de mecanismos complejos, desde montajes de madera para cargas de cañones hasta armas como los trabuquetes y ciertos tipos de ballestas.
- En la náutica, como el palanquín que usa un sistema de poleas para sacar la barca del agua.
La importancia del conocimiento sobre palancas va más allá del aula, ya que estas máquinas simples son ampliamente utilizadas en diversas áreas como la ingeniería, la medicina y la ergonomía.
