Las roscas son mecanizados helicoidales realizados sobre una superficie cilíndrica o cónica, ya sea interna (hembra) o externa (macho). El mecanismo de tornillo permite multiplicar la fuerza aplicada: al ejercer un par de giro, se genera una fuerza axial significativamente mayor. Las uniones roscadas son elementos de fijación desmontables donde el componente principal es un tornillo, perno o espárrago, a menudo complementado con arandelas para distribuir la carga.
Para trabajar correctamente con elementos como un espárrago métrico 12 paso 1.75 mm o cualquier otro tamaño, es fundamental conocer las especificaciones de perforación previas.
Tablas de medidas para roscado
Hemos creado una tabla de medidas de agujeros para roscas y así saber el diámetro de la broca para roscar el métrico deseado. En el caso de roscar ejes con terrajas, el ejercicio de cálculo es mucho más fácil.
| Tipo de hilo | Diámetro exterior (mm) | Paso de rosca (mm) |
|---|---|---|
| M8x1 | 7,8 ÷ 8 | 1 |
| M10x1.5 | 9,7 ÷ 9,9 | 1,5 |
| M12x1.5 | 11,6 ÷ 11,9 | 1,5 |
| M14x1.5 | 13,6 ÷ 13,9 | 1,5 |
Procedimiento de roscado y selección de brocas
Por ejemplo, para saber la broca necesaria para roscar un agujero con un macho o machuelo M6x1.00, necesitamos realizar un taladro previo con una broca de 5mm. Este diámetro de la broca lo podemos extraer a partir del macho de roscar.
- En este primer caso, los machos suelen venir en conjuntos de dos o tres piezas para pasar primero con menos filo e ir subiendo poco a poco.
- El roscado con máquina o destornillador eléctrico es personalmente la mejor opción.
- Según si el agujero es ciego o pasante, este macho deberá tener la punta diferente.
Roscado a Mano. Machos y Terrajas de Roscar
Diferencias entre sistemas de roscado
Principalmente, se distinguen entre roscas métricas y roscas para tubos. Mientras que el sistema métrico utiliza roscas definidas en milímetros, las roscas BSP (British Standard Pipe) son el estándar para conexiones hidráulicas fuera de EE. UU. y Canadá.
Rosca métrica ISO

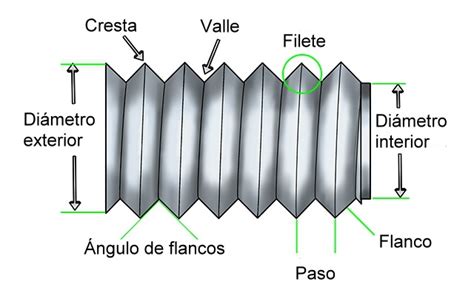

La rosca métrica ISO, con perfil en "V" de 60° y flancos planos, es el estándar global para fijaciones mecánicas. Se designa por el diámetro y el paso (distancia entre roscas):
- Rosca métrica estándar (paso grueso): Se designa solo por el diámetro (ej. M10).
- Rosca métrica fina: Se designa por el diámetro y el paso (ej. M10x1.25, M12x1.5).
Compatibilidad de estándares
Es importante recordar que las roscas BSP y NPT no son compatibles entre sí debido a las diferencias en el ángulo del perfil (55° vs 60°) y el paso para la mayoría de los tamaños. Intentar conectar una rosca BSP con una NPT puede dañar las piezas y provocar fugas importantes.
En centros de bricolaje puedes comprar la mayoría de machos y terrajas que aparecen en la tabla superior. Es importante usar el tamaño de rosca correcto para una aplicación dada para garantizar que las piezas encajen correctamente.
