En la industria, los hornos de curado de pintura son fundamentales para proporcionar un acabado de alta calidad y durabilidad en superficies pintadas. Estos dispositivos especializados utilizan calor para secar y endurecer pinturas y recubrimientos aplicados a diversas superficies. El proceso de curado es crucial para asegurar que la pintura se adhiera correctamente y alcance las propiedades físicas deseadas, como resistencia a la abrasión, a productos químicos y a las condiciones climáticas.
Los hornos se clasifican según los fines con los que fueron creados, el tipo de energía que emplean para su funcionamiento y su diseño. Sin embargo, aunque cada horno industrial cuente con particularidades, todos presentan una serie de elementos constructivos en común.
Importancia y Ventajas de los Hornos de Curado de Pintura
Optimización del Proceso de Secado
Los hornos de curado de pintura aceleran significativamente el proceso de secado, permitiendo una producción más rápida y eficiente en comparación con el secado al aire.
Mejora de la Calidad del Acabado
El control preciso de la temperatura y el tiempo de curado aseguran un acabado uniforme, liso y libre de defectos.
Durabilidad y Resistencia
La exposición a altas temperaturas durante el curado mejora las propiedades mecánicas de la pintura, haciendo que el acabado sea más resistente a arañazos, golpes y productos químicos.

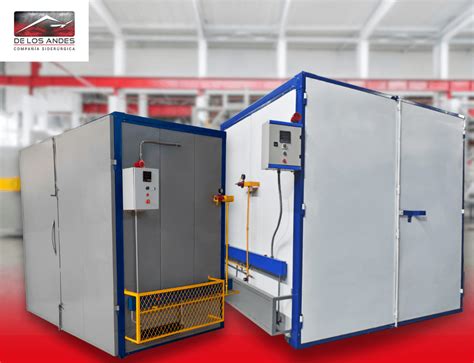

Componentes Comunes de un Horno Industrial
El elemento principal de cada horno es la zona de trabajo, el lugar donde se realiza el proceso de curado. Esta zona se separa del ambiente por una cámara aislada, fabricada en materiales refractarios y termoaislantes, con exterior metálico. Los hornos de combustión cuentan además con cámaras de combustión donde los quemadores generan el calor, aunque en algunos casos la quema de combustibles se hace directamente en la zona de trabajo del horno.
Todos los hornos cuentan con válvulas, difusores y otro tipo de cierres que permiten regular las corrientes de los gases en el horno y sus conductos. Algunos están equipados con instalaciones que permiten aprovechar el calor de los gases de escape, conocidos como regeneradores y recuperadores.
Cimientos
Se apoyan directamente en el suelo, que previamente se ha aprobado como adecuado para la instalación de un horno de tipo industrial. Son la parte que sostiene todas las piezas que compondrán al horno. Los cimientos deben presentar solidez absoluta para soportar las cargas dinámicas derivadas del trabajo con el horno sin que sufran ningún tipo de deterioro. Además, deben ser de las dimensiones adecuadas para que la presión que ejerce el horno contra el suelo no rebase los valores admisibles según lo establecido en las normas de seguridad.
Paredes
Rodean la zona de trabajo del horno y mantienen la cámara. Las paredes deben tener la capacidad de proteger el horno de pérdidas de calor, impedir la salida de gases del hogar y la succión del aire atmosférico al interior del horno. Las paredes del horno normalmente están construidas como un sándwich, donde los elementos exteriores son láminas metálicas de acero o aluminio, y el interior es de colchas aislantes de fibras cerámicas. Los paneles de los hornos deben de estar reforzados en su estructura ya que estarán sometidos constantemente al calor en una cara y al frío en la cara contraria.
Cámara de Combustión
Es una de las partes más importantes de un horno industrial y tiene que soportar temperaturas muy elevadas además de ser impermeable a los gases calientes de alta presión que se encuentran en la parte superior de la zona de trabajo. Por ello, los materiales empleados para la fabricación de una cámara de combustión deben resistir los ataques de humo de óxido ferroso, la radiación térmica y el choque térmico. Existen de diferentes tipos: planas, de arco, semicirculares y suspendidas. La cámara de combustión se fabrica con aceros de altos calibres y están aisladas con materiales cerámicos.
Quemador
Es el elemento que genera el calor. El quemador está compuesto por una etapa de inyección de aire y una etapa de combustión. La etapa de inyección generalmente tiene un ventilador que proporcionará aire fresco rico en oxígeno para lograr una buena combustión. La etapa de combustión está formada por la boquilla de gas, las bujías de ignición y los detectores de flama. Ahí se genera la combustión del gas (o algún otro combustible). El quemador deberá tener elementos de seguridad que permitan detectar la presencia de flama y apagar o cerrar las válvulas en caso de detección de falta de flama.
La etapa de seguridad también incluye un proceso de barrido, el cual consiste en inyectar aire fresco por un periodo de tiempo para barrer la presencia de gases y evitar una explosión al generarse la chispa de ignición por la bujía. Los quemadores más comunes utilizan gas natural o gas propano (LP), aunque también podemos encontrar en el mercado quemadores de diésel, combustóleo y/o gasolina; y muchos de ellos vienen homologados para cumplir con normas de seguridad EU, NFPA y FM.
Chimenea
Tiene la función de sacar los gases de combustión de la cámara, para permitir la renovación del aire y poder obtener una buena combustión.
Juntas Térmicas
Las juntas de los hornos industriales tienen que poder compensar la dilatación del horno por el calor, de manera que se garantice la integridad del mismo. Su disposición y ancho dependen del nivel de calentamiento que se presenta en cada parte del horno y de los coeficientes de dilatación de la mampostería por el calor.
Esqueleto Metálico
Sujeta todos los componentes del horno y es la estructura que absorbe los esfuerzos transmitiéndolos a los cimientos. A esta estructura metálica se le montan los accesorios adicionales con que se decida equipar al horno, como puertas, tapas, ventanas, marcos, quemadores y toberas.
Difusores
Después de la cámara de combustión, los difusores son tal vez el elemento más importante de un horno. Están formados por ventiladores que hacen circular el aire caliente a través de conductos. Los ventiladores que alimentan a los difusores son de tipo reforzado, especialmente calculados para soportar aire caliente a altas temperaturas. Los ductos tendrán salidas ajustables a lo largo del horno, lo que nos permite regular el aire que se inyecta en cada uno de los diferentes puntos del horno industrial. Sin los difusores, las temperaturas en diferentes secciones del horno serían muy dispares, generando así una mala calidad de curado en los productos.
Tipos de Hornos de Curado de Pintura
Existen varios tipos de hornos de curado de pintura, cada uno diseñado para satisfacer diferentes requisitos y aplicaciones industriales.
- Hornos de convección: Utilizan aire caliente que circula alrededor de las piezas para transferir el calor de manera uniforme. Son versátiles y adecuados para una amplia gama de aplicaciones.
- Hornos de radiación infrarroja (IR): Emplean radiación infrarroja para calentar directamente la superficie pintada. Son ideales para piezas con formas complejas o cuando se necesita un calentamiento rápido y eficiente.
- Hornos de inducción: Utilizan campos electromagnéticos para generar calor directamente en los materiales metálicos pintados.
- Hornos UV (Ultravioleta): Emplean luz ultravioleta para curar recubrimientos especiales que contienen fotoiniciadores.
- Hornos de flujo laminar: Utilizan un flujo de aire controlado para asegurar un curado uniforme y minimizar los defectos en el acabado.
| Tipo de horno | Descripción | Aplicaciones comunes |
|---|---|---|
| Hornos de convección | Utilizan aire caliente circulante para secar y curar la pintura de manera uniforme. Son versátiles y adecuados para una amplia gama de piezas y volúmenes de producción. | Industria automotriz, muebles, electrodomésticos |
| Hornos de radiación infrarroja (IR) | Emplean radiación infrarroja para calentar directamente la superficie pintada, logrando un curado rápido y eficiente. Ideales para formas complejas y producción rápida. | Componentes electrónicos, plásticos, productos cerámicos |
| Hornos de inducción | Utilizan campos electromagnéticos para generar calor dentro de los materiales metálicos pintados. | Metales ferrosos, recubrimientos especiales |
Funcionamiento y Proceso de Curado en un Horno de Pintura Automotriz
Cuando un auto sufre un accidente, no basta con reparar la estructura o cambiar piezas: el verdadero reto está en que el acabado final luzca impecable, como si nunca hubiera pasado nada. Para lograrlo, uno de los elementos clave es el horno de pintura automotriz, una tecnología especializada que garantiza que la pintura quede perfecta en tono, textura y durabilidad.
¿Qué es un horno de pintura automotriz?
Un horno de pintura automotriz es una cabina cerrada y controlada donde se aplica y seca la pintura del auto utilizando calor a temperaturas específicas. Su función no es solo secar, sino curar la pintura: es decir, hacer que los compuestos químicos se fijen de manera óptima a la superficie, logrando un acabado uniforme, duradero y profesional.
Este tipo de hornos cuenta con:
- Filtros que evitan la entrada de polvo o contaminantes.
- Sistemas de ventilación y extracción.
- Control de temperatura y humedad.
- Paneles infrarrojos o de convección que aceleran el secado desde dentro hacia afuera.
¿Cómo funciona un horno de pintura?
- Preparación del vehículo: Se realiza el trabajo de hojalatería, se lija, se emparejan las superficies y se protege lo que no se va a pintar.
- Aplicación de pintura: Dentro del horno, en un ambiente limpio y libre de impurezas, se aplica la pintura utilizando pistolas especializadas.
- Secado controlado: La cabina se cierra y se activa un ciclo de calor que puede alcanzar entre 60°C y 80°C. Los paneles de secado por infrarrojo o calor por convección aseguran un curado profundo y parejo.
- Fase de enfriamiento: La temperatura se reduce poco a poco, permitiendo que el vehículo salga del horno sin riesgo de dañarse ni alterar la pintura.
Consejos para una buena gestión del horno de pintura en polvo
Ventajas de Utilizar un Horno de Pintura Automotriz
Acabado Profesional y Uniforme
El calor permite que la pintura se distribuya de manera homogénea, evitando variaciones de color, textura rugosa o áreas mal cubiertas. ¿El resultado? Un acabado tipo agencia.
Reducción de Tiempos de Entrega
Al acelerar el proceso de secado, el horno permite entregar el vehículo en menos tiempo sin sacrificar calidad. Esto es especialmente valioso para aseguradoras que requieren procesos ágiles y eficientes.
Mayor Durabilidad y Resistencia
El curado térmico logra que la pintura se adhiera correctamente al metal. Esto la hace más resistente al sol, a la lluvia, a los lavados constantes y al paso del tiempo.
Menor Riesgo de Imperfecciones
El ambiente controlado evita la presencia de polvo, insectos o humedad, que son causas comunes de defectos en la pintura cuando se seca al aire libre o sin equipo especializado.
Precisión en el Color
Cuando se combina con un laboratorio de colorimetría, se puede igualar el tono original del auto con exactitud, incluso en colores difíciles o efectos metálicos.
Proceso Más Limpio y Seguro
Al ser un sistema cerrado, protege tanto al vehículo como al personal, y permite cumplir con normas ambientales al evitar emisiones contaminantes al exterior.
Mantenimiento y Consideraciones para la Selección de un Horno
Mantenimiento Regular
El mantenimiento regular es crucial para garantizar la eficiencia y longevidad de los hornos. Mantener el horno libre de polvo, residuos de pintura y otros contaminantes es fundamental para su buen funcionamiento.
Consideraciones al Seleccionar un Horno
- Tipo de pintura y requisitos de curado: Considera el tipo de pintura que estás utilizando y sus requisitos específicos de temperatura y tiempo de curado.
- Volumen de producción: Evalúa el volumen de producción para determinar el tamaño y capacidad del horno.
- Espacio disponible: Asegúrate de que haya suficiente espacio en tu instalación para la instalación y operación del horno.
- Eficiencia energética: Opta por un horno que sea energéticamente eficiente para reducir los costos operativos y minimizar el impacto ambiental.
- Presupuesto: Considera tu presupuesto y compara diferentes opciones para encontrar un horno que ofrezca la mejor relación calidad-precio.
Evolución y Tendencias Futuras
La evolución de los hornos de curado de pintura ha estado impulsada por la búsqueda constante de mejoras en eficiencia, calidad y sostenibilidad en los procesos industriales.
- Tecnología de radiación infrarroja avanzada: Los hornos que utilizan radiación infrarroja han experimentado mejoras significativas.
- Hornos UV de alta potencia: Los hornos UV han mejorado en términos de potencia y eficiencia, permitiendo el curado instantáneo de pinturas y recubrimientos sensibles a la luz UV.
- Mayor integración de tecnologías sostenibles: Se espera que los nuevos desarrollos se centren cada vez más en la sostenibilidad.
- Aplicaciones en Industria 4.0: La integración de la Industria 4.0 está transformando los hornos en parte de la cadena de producción inteligente.
