Elaborar moldes de silicona en casa es una excelente manera de crear piezas personalizadas para diversos proyectos, como la fabricación de jabones, velas y cosméticos. Este tutorial te guiará a través del proceso, permitiéndote reproducir figuras deseadas una y otra vez en diferentes colores.
Preparación de la Figura y el Contenedor
Antes de comenzar, es crucial preparar la figura o matriz que servirá como base para tu molde. Asegúrate de que esta figura no sea porosa. Si el material es poroso, aplica un barniz tapaporos para evitar problemas durante la elaboración del molde.
Es fundamental marcar la parte trasera de la figura, que será la zona por donde se realizará la abertura para extraer la pieza moldeada. Esta marca debe hacerse antes de verter la silicona, ya que una vez cubierta, será difícil determinar el punto de corte.
Para contener la silicona, necesitarás un recipiente, como un tubo de plástico duro abierto por ambos lados, en el que la figura quepa perfectamente. Cubre la base del contenedor con film transparente, sujetándolo firmemente con una goma elástica. Asegúrate de que el film quede tenso y sin arrugas.
Mezcla de Silicona y Catalizador
La silicona y su catalizador son los componentes principales para la creación del molde. Se recomienda utilizar silicona con una mayor consistencia, como la silicona Premium.
El proceso de mezcla requiere precisión. Para una primera etapa, pesa 100 gramos de silicona y añade 5 gramos de catalizador. Las proporciones exactas del catalizador son esenciales para asegurar la correcta solidificación de la mezcla. Un exceso de catalizador acelerará el proceso, lo que puede resultar en un molde imperfecto.
Una vez solidificada la primera parte, se prepara una mezcla mayor. Para ello, utiliza 300 gramos de silicona con 15 gramos de catalizador. Mezcla ambos componentes hasta obtener una pasta homogénea.
Vertido y Desmoldado
Llena el contenedor preparado hasta arriba con la mezcla de silicona y catalizador. Da unos golpecitos al contenedor para asegurar que la silicona llegue a todos los rincones y eliminar posibles burbujas de aire.
Una vez que la silicona esté compacta, procede al desmoldado del contenedor. Para facilitar este proceso, puedes usar un poco de lavavajillas y pasar un cuchillo por los extremos del tubo de plástico.
Con el molde de silicona ya formado, realiza un corte vertical de arriba abajo, preferiblemente en la zona más lisa y con menos detalles de la figura. Esta será la abertura por donde podrás extraer tus creaciones.

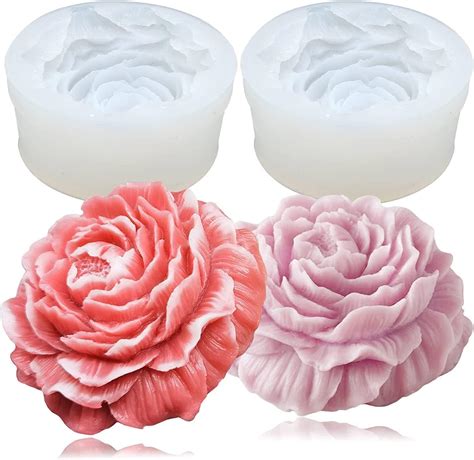

Aplicaciones de los Moldes de Silicona
Los moldes de silicona elaborados pueden utilizarse para una amplia variedad de creaciones. Son ideales para fabricar jabones de glicerina o de aceite mediante el proceso en frío.
Curso - MOLDES EN CAUCHO DE SILICONA - Tutorial sin gastar tanto
Tecnología de Impresión 3D en la Fabricación de Moldes
La fabricación de moldes de silicona también se ha beneficiado de los avances en la impresión 3D. Esta tecnología permite crear herramientas de moldeo con gran rapidez y a bajo coste, requiriendo poco equipamiento.
La impresión 3D ofrece la posibilidad de introducir el utillaje rápido en el proceso de desarrollo de productos, permitiendo validar diseños y materiales antes de la producción en serie. Esto acelera el desarrollo y mejora la calidad de los productos lanzados al mercado.
Tecnologías de Impresión 3D para Moldes
La tecnología de estereolitografía (SLA) es particularmente adecuada para la fabricación de herramientas de moldeo con silicona, gracias a su acabado superficial liso y alta precisión. Las gomas de silicona RTV capturan detalles precisos de la superficie, lo que significa que la calidad de la herramienta impresa en 3D se traduce directamente en la calidad de la pieza final.
La Clear Resin de Formlabs es versátil y puede usarse para crear moldes delgados que se rompen fácilmente o moldes robustos para múltiples usos. Al utilizar moldes impresos en 3D, la silicona vulcanizada a temperatura ambiente captura detalles finos, como texto en relieve.
Métodos de Producción de Piezas de Silicona con Moldes Impresos en 3D
Se presentan diversas variantes en los métodos de producción de piezas de silicona para obtener distintos resultados:- Moldeo por Compresión: Utilizado por OXO para prototipado de componentes blandos, como juntas estancas. Una masilla de silicona de curado rápido se coloca entre las dos mitades de un molde impreso en 3D.
- Moldeo por Inyección (Gravity Fed): Empleado por Glassboard para una amplia gama de prototipos, incluyendo copas menstruales de silicona y fijaciones a medida. La silicona se inyecta en un canal superior del molde y la cavidad se llena por gravedad.
- Sobremoldeo: Utilizado por DameProducts, este método envuelve parcial o totalmente hardware con silicona. El hardware se suspende en un molde de varias piezas y se inyecta silicona líquida.
- Moldes de Cascarón: Empleados por Cosm para producir implantes de silicona personalizados. Son moldes delgados (menos de 1 mm) que se rompen tras el curado de la silicona.

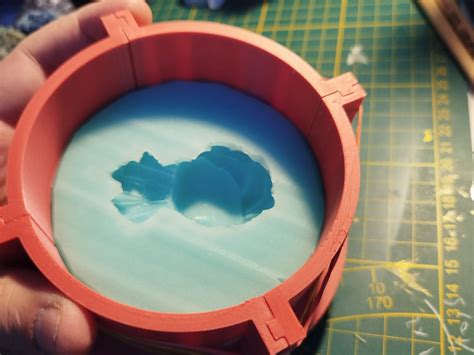

Proceso de Fabricación de Moldes de Silicona mediante Impresión 3D
Para la impresión 3D de moldes de silicona, se recomienda el siguiente proceso:
- Diseño CAD: Crear un modelo en CAD de la pieza final.
- Selección de Resina: Opciones como Clear Resin y BioMed Clear Resin son excelentes para visualizar el flujo de la silicona.
- Preparación para Impresión (PreForm): Utilizar el software de Formlabs para preparar el modelo y enviar a la impresora. Se recomienda una altura de capa de 50 micras para un equilibrio entre velocidad y calidad de superficie. Para aplicaciones estéticas, se puede usar 25 micras.
- Orientación y Soporte: Orientar las piezas en la base de impresión para evitar marcas de soporte en superficies internas críticas.
- Impresión, Lavado y Curado: Imprimir el molde, lavar las piezas y curarlas. Retirar los soportes.
- Preparación para Fundición: Aplicar revestimientos protectores y agentes desmoldantes.
- Fundición de Silicona: Preparar el material de silicona y llenar el molde.
- Desmoldeo y Recorte: Retirar la pieza de silicona y recortar el material sobrante.
Consideraciones Generales sobre Moldes de Silicona
Los moldes de silicona son populares debido a su flexibilidad, durabilidad y resistencia al calor y a productos químicos. Son menos propensos a la podredumbre seca y mantienen sus propiedades a lo largo del tiempo.
En la industria, los moldes de silicona se utilizan ampliamente para la creación de prototipos, permitiendo identificar problemas potenciales antes de la producción en masa. También son comunes en la industria alimentaria para la fabricación de dulces, pasteles y helados.
Proceso Básico de Fabricación de Moldes de Silicona
Los moldes de silicona se fabrican típicamente a partir de caucho de silicona flexible. Los materiales necesarios incluyen caucho de silicona, catalizador, recipientes para mezclar y varillas para remover.
El proceso general implica:
- Preparar el modelo maestro (la figura a reproducir).
- Colocar el modelo maestro en una caja de molde.
- Aplicar un agente desmoldante para facilitar la separación.
- Mezclar la silicona con el catalizador en las proporciones adecuadas.
- Verter la mezcla lentamente en la caja del molde para evitar burbujas.
- Esperar a que la silicona cure. El tiempo de curado varía según el tipo de silicona y las condiciones ambientales.
- Desmoldar la pieza de silicona con cuidado.
- Recortar cualquier exceso de silicona.
- Inspeccionar la cavidad para verificar la precisión y el acabado.
- Probar el molde con una pequeña cantidad de resina antes de la producción a gran escala.
Ventajas de los Moldes de Silicona en Prototipado Rápido
La fabricación de moldes de silicona ofrece:
- Rapidez: Permite crear prototipos y realizar pruebas en cuestión de días, a diferencia de los moldes de inyección que tardan semanas.
- Flexibilidad: Facilita la modificación de diseños y la creación de pequeñas series de prototipos (entre 10 y 50 unidades) a bajo coste.
- Detalle: Capacidad para reproducir detalles finos y geometrías complejas.
- Superficies Lisas: Requiere menos trabajo de acabado en las piezas resultantes.
- Versatilidad: Compatible con una amplia gama de materiales de fundición.
Selección de Silicona y Herramientas
Existen diferentes tipos de compuestos de silicona RTV (Room Temperature Vulcanizing), que pueden ser de uno o dos componentes. Ambos son adecuados para prototipado y tiradas de producción pequeñas.
Al seleccionar la silicona, considera:
- Tipo de Silicona: Caucho de silicona líquida (LSR) o caucho de alta consistencia (HCR).
- Dureza (Durómetro): Afecta la resistencia y flexibilidad del molde.
- Color: Puede influir en la estética y funcionalidad.
- Aptitud para Alimentos: Si se va a usar en contacto con alimentos.
Las herramientas esenciales incluyen:
- Báscula digital para mediciones precisas.
- Varillas para mezclar o broca de paleta.
- Cámara de vacío para eliminar burbujas de aire.
Prevención de Burbujas de Aire y Mejora de la Precisión
Para obtener moldes de silicona de alta calidad y evitar burbujas de aire:
- Asegúrate de verter suficiente silicona para cubrir completamente el modelo.
- Inclina la caja del molde para facilitar la cobertura.
- Utiliza aire comprimido (aprox. 30 PSI) durante el vertido inicial.
- Vierte la silicona lentamente desde una altura constante para permitir que fluya uniformemente.
- Usa una cámara de vacío para eliminar las burbujas antes de verter.
- Golpea suavemente la caja del molde para ayudar a que las burbujas floten y exploten.
La precisión del molde depende de la preparación del modelo maestro y de la correcta ejecución de cada paso del proceso. Mantener tolerancias ajustadas y asegurar que la silicona copie cada detalle del modelo es fundamental para obtener piezas funcionales y precisas.
