El alto horno es un reactor industrial vertical de funcionamiento continuo, considerado el corazón de la industria metalúrgica. Su función principal es transformar el mineral de hierro en arrabio, la materia prima fundamental para la producción de acero. Se trata del método más utilizado a nivel mundial para la producción masiva de arrabio, destacando por su alta eficiencia térmica, capacidad de producción y estabilidad operativa, además de ser crucial para la calidad metalúrgica del producto.
El proceso de producción de arrabio en un alto horno moderno se basa en la reducción química a alta temperatura. Los óxidos de hierro presentes en el mineral se convierten en hierro metálico líquido mediante la interacción controlada de materias primas como mineral de hierro, fundente (piedra caliza) y combustible (coque).
Evolución Histórica del Horno
Los orígenes de la producción de hierro se remontan al horno bajo. En su forma más primitiva, el «bajo hogar» era una simple excavación en el suelo de unos 30 cm de diámetro, llena de carbón vegetal y mineral. El aire se avivaba con fuelles de cuero. Tras unas diez horas, el horno se demolía para obtener una mezcla incandescente de hierro reducido y escoria. La evolución hacia el horno bajo clásico implicó aumentar la altura de la estructura y añadir una abertura lateral en la base para mejorar el suministro de aire. Una chimenea corta facilitaba la recarga y activaba el tiro. El aumento de la temperatura permitía disminuir el contenido de hierro en la escoria.
Posteriormente, se fortaleció el tiro natural incrementando la altura o adosando la construcción a elementos como muros de contención. El uso de fuelles más eficientes y mejor controlados permitió obtener mezclas con pesos de varios kilogramos a varios quintales en tiempos de 4 a 20 horas. Tras la limpieza y recalentamiento, esta mezcla se forjaba para obtener los objetos deseados. Estas instalaciones estuvieron extendidas en Europa Occidental hasta el siglo XVIII.
En Japón, el horno bajo fue importado en el siglo VIII, evolucionando hasta el tatara en el siglo XV. La configuración de estos hornos variaba según el producto: los tatara altos (0,9-1,2 m) se destinaban a la fabricación de acero, mientras que los de 1,2 m producían fundición blanca. La baja permeabilidad de las arenas ferruginosas limitó su altura a 1,6 m, lo que impidió la progresión hacia el alto horno.
Los chinos desarrollaron el refino del hierro utilizando altos hornos primitivos construidos de arcilla con un aditivo de «tierra negra» rica en fósforo. Durante la dinastía Han, esta técnica se perfeccionó y la industria del hierro fue nacionalizada. En el siglo IV, la industria china adoptó la hulla para fundir hierro y acero, aunque no hay evidencia de su uso directo en altos hornos.
En el siglo XIX, los hornos adoptaron la forma de un tronco de cono invertido de 2 metros de altura, con un diámetro interno decreciente. Sus paredes eran de barro reforzado con rejillas de hierro y el suelo solía estar inclinado para facilitar la recogida del hierro fundido. Se cargaban con limonita o mineral de hierro de hulla y carbón vegetal o coque, inyectándose aire mediante un ventilador de pistón. Esta tecnología desapareció a principios del siglo XX.
Estructura y Componentes de un Alto Horno Moderno
Un alto horno típico es una estructura cilíndrica de acero de aproximadamente 30 metros de altura, revestida internamente con materiales no metálicos y resistentes al calor, como ladrillos refractarios. Su diseño ha evolucionado significativamente, pasando de hornos de 20-30 metros de alto y 4-9 metros de diámetro en el siglo XX a estructuras mucho más grandes. Por ejemplo, a mediados de la década de 1960, los hornos japoneses alcanzaban diámetros de hogar de 14 metros y volúmenes de trabajo de 4.000 a 5.000 m³.

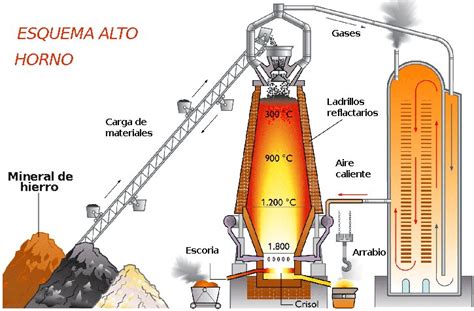

Los componentes clave de un alto horno incluyen:
- Cuba (o Caña): La sección superior y más larga del horno, donde se realiza la mayor parte de la reducción indirecta del mineral de hierro por el monóxido de carbono. A medida que los materiales descienden, se someten a un enfriamiento gradual y se desbastan para reducir el tamaño de las partículas.
- Vientre: La sección intermedia y más ancha del horno, donde las temperaturas superan los 900-1.000 ºC. Aquí, el mineral de hierro puede hincharse, afectando la producción.
- Crisol: La parte inferior del horno, donde el hierro se ablanda, se produce la pérdida de solución de carbono y la reducción directa. Las temperaturas pueden alcanzar los 3.000 grados Fahrenheit (aproximadamente 1.650 °C). El crisol moderno está hecho de material refractario a base de carbono con alta conductividad térmica, y su vida útil ha aumentado considerablemente.
- Solera: El fondo del horno, donde se recoge el hierro fundido y la escoria. Las escorias, menos densas, flotan sobre el hierro.
- Toberas: Aberturas situadas en la base del horno por donde se inyecta aire precalentado (viento caliente).
- Chimenea: La parte superior del horno por donde se introducen las materias primas y por donde salen los gases de alto horno.
Proceso de Funcionamiento y Reacciones
El funcionamiento del alto horno es un proceso continuo que implica la carga de materias primas por la parte superior y la inyección de aire precalentado (viento caliente) por las toberas en la base. La carga se compone típicamente de mineral de hierro (o sínter), fundente (como piedra caliza) y coque (carbón vegetal procesado).
El proceso se divide en varias etapas y reacciones:

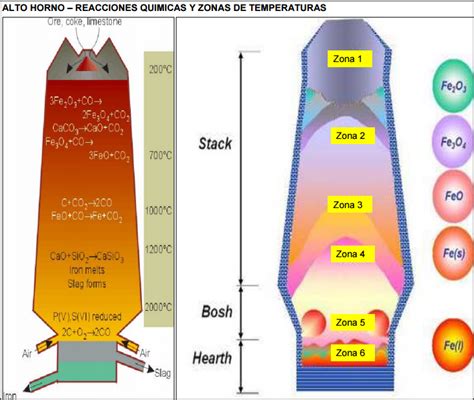

- Carga y Reducción Indirecta: Las materias primas se introducen en la parte superior del horno. A medida que descienden, el monóxido de carbono (CO) actúa como agente reductor, convirtiendo los óxidos de hierro en hierro metálico a temperaturas más bajas.
- Formación de Escoria: La piedra caliza se descompone en óxido de calcio (CaO), que reacciona con las impurezas del mineral (como sílice y fósforo) para formar escoria líquida. La escoria, al ser menos densa, flota sobre el hierro fundido.
- Reducción Directa y Fusión: En las zonas más calientes del horno, el coque reacciona directamente con los óxidos de hierro y también sirve como combustible. El hierro se ablanda, absorbe carbono y funde.
- Salida de Productos: El hierro fundido (arrabio), con un contenido de carbono entre el 2% y el 5%, se acumula en el crisol y se extrae periódicamente (sangrado). La escoria se extrae por orificios situados a mayor altura.
Los gases de alto horno, ricos en monóxido de carbono, suben por la chimenea y se utilizan para precalentar el aire de combustión en las estufas, mejorando la eficiencia energética del proceso. El funcionamiento eficiente de un alto horno moderno depende de un control avanzado de procesos, incluyendo sistemas de automatización, sensores (termopares, pirómetros) y técnicas de inteligencia artificial.
Control y Optimización del Proceso
El funcionamiento eficiente y seguro de un alto horno requiere un control meticuloso de diversos parámetros. Los sistemas modernos se basan en modelos dinámicos, sensores distribuidos y técnicas de inteligencia artificial para monitorizar y ajustar el proceso en tiempo real.
Sistemas de Control y Sensores
- Termopares y Pirómetros: Instalados estratégicamente, monitorizan la temperatura en diversas zonas del horno, siendo cruciales para la estabilidad operativa y la seguridad. Los termopares especializados pueden soportar temperaturas de hasta 1.650 °C, como los utilizados en las cúpulas de altos hornos.
- Automatización Avanzada: Los sistemas inteligentes gestionan la dosificación de materias primas, la inyección de aire y combustible, y el control de la temperatura y presión de los gases.
Inyecciones Adicionales
La tecnología de Inyección Pulverizada de Carbón (PCI) permite inyectar carbón pulverizado a través de boquillas junto con aire caliente. Este carbón actúa como combustible complementario, proporcionando calor adicional y permitiendo el uso de carbones más económicos en lugar de coque, reduciendo así los costos operativos y las emisiones de gases de efecto invernadero.
El Papel de las Estufas
Las estufas son dispositivos esenciales para precalentar el aire que se inyecta en el alto horno. El proceso implica calentar cámaras mediante la combustión de gas y aire, permitiendo que ladrillos termorrecuperadores absorban el calor. Una vez cargadas, estas estufas se ponen en modo de «chorro», haciendo pasar aire frío a través de ellas para calentarlo por encima de los 1.000 °C. Un sistema de control asegura la temperatura constante del chorro caliente mezclándolo con aire frío y dirigiendo el flujo adecuado a las toberas del alto horno.
Obtención de hierro (arrabio) en un alto horno [Fundamentos químicos]
Mejoras Tecnológicas
La vida útil del crisol de los altos hornos se ha duplicado en las últimas décadas. Se trabaja continuamente en la mejora del enfriamiento de la cuba y en el reciclaje del carbono para minimizar las emisiones de gases de efecto invernadero. La capacidad de producción de los altos hornos ha aumentado drásticamente, pasando de 1.800-2.000 toneladas al día en la década de 1950 a más de 11.000 toneladas diarias en hornos modernos con diámetros de hogar de 14 metros.
El hierro obtenido a partir del alto horno, conocido como arrabio, contiene una alta proporción de carbono (aproximadamente el 4%) y carece de los aditivos necesarios para conferir al acero sus propiedades específicas. Por ello, este arrabio líquido se transporta (mediante torpedos) al convertidor o a un horno de arco eléctrico para ser afinado, ajustando su contenido de carbono y eliminando impurezas como el silicio o el fósforo, añadiendo elementos aleantes para obtener las propiedades deseadas.
