Los hornos cónicos están diseñados para operar bajo condiciones de calor intenso, incorporando placas de cocción especiales que garantizan la producción de conos resistentes. Estos hornos están construidos para soportar altas temperaturas y compensar la expansión térmica del bastidor durante su funcionamiento, asegurando así la durabilidad y eficiencia del proceso. Un ejemplo de esta tecnología es el Franz Haas Caiman D-324, capaz de producir hasta 19,600 conos por hora, y que además está equipado con un sistema de calentamiento de dos circuitos.
La tecnología de Bühler, a la que pertenecen estos hornos, impacta la vida diaria de miles de millones de personas, satisfaciendo necesidades básicas de alimentos y movilidad. Su lema, "crear innovaciones para un mundo mejor", impulsa el desarrollo de soluciones avanzadas.
Conos Pirométricos: Medición del Trabajo Térmico

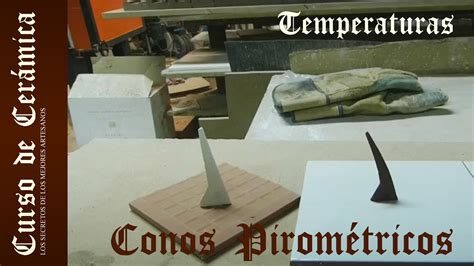

Los conos pirométricos son dispositivos cerámicos diseñados para medir el trabajo térmico, que es el efecto combinado de la temperatura y el tiempo durante un ciclo de cocción. Su composición y estructura les permiten doblarse y deformarse de manera predecible cuando se exponen al calor durante un período determinado. A diferencia de los termopares, que miden la temperatura instantánea en un punto específico, los conos pirométricos registran el efecto acumulativo del tiempo y la temperatura a lo largo de todo el proceso.
La deformación de un cono se clasifica según la cantidad de calor que soporta. Se colocan verticalmente en soportes dentro del horno, permitiendo su visualización a través de una mirilla. Las características de deformación de los conos reflejan las características de maduración de los productos cerámicos durante la cocción, ofreciendo un método fiable para indicar el calor recibido. Este método es ampliamente utilizado en casi todos los sectores de la industria cerámica.
Uso y Aplicación de los Conos Pirométricos
Es práctica común utilizar un conjunto de tres conos consecutivos: uno que se dobla por debajo del punto de cocción óptima, otro en el punto óptimo y un tercero que se mantiene erguido o se dobla ligeramente por encima. El cono central se utiliza para indicar la temperatura deseada. La punta del cono que llega a la base representa la temperatura exacta que el sistema ha detectado durante el proceso de cocción.
Los conos pirométricos constituyen un medio fácil de usar y fiable para comprobar la temperatura de los hornos. Son muy útiles para la calibración de instrumentos de medición y para determinar las temperaturas alcanzadas en diferentes partes de un horno. Al seleccionar un cono, es importante considerar que los números de índice más bajos indican menor trabajo térmico y "equivalentes de temperatura" de cocción más bajos. Sin embargo, es crucial recordar que son indicadores primarios de trabajo térmico, no de temperatura absoluta.
Para una lectura precisa, se recomienda leer los conos en una posición y condiciones de iluminación constantes. Para evitar contaminar el trabajo, nunca se deben colocar los conos directamente sobre superficies esmaltadas. Aunque los conos se fabrican según normas estrictas, no requieren calibración por parte del usuario. Sin embargo, es fundamental almacenarlos en un entorno seco y utilizar marcas fiables para asegurar su integridad.
Las temperaturas obtenidas con conos pirométricos no son absolutas, sino aproximadas, siendo el resultado final altamente dependiente de la formulación específica del cono y de las condiciones locales del horno. El rendimiento de la medición es cualitativo y visual. Se aconseja seguir el comportamiento del cono junto con los registros de un termopar para crear un historial preciso del proceso.
Conos Cerámicos en la Fundición de Metales

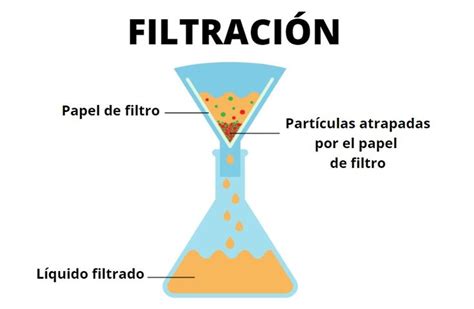

En el ámbito de la fundición de metales, el término cono cerámico o filtro cerámico se refiere comúnmente a un elemento cerámico poroso utilizado para eliminar inclusiones no metálicas del metal fundido a medida que este fluye hacia un molde. Estos filtros, también conocidos como filtros de espuma cerámica o filtros filtrantes cerámicos, mejoran la calidad y fiabilidad de las piezas fundidas al controlar el flujo del metal y reducir las turbulencias.
Los filtros se fabrican con una estructura de poros definida, a menudo expresada en poros por pulgada (PPI). La selección del filtro adecuado depende de la aplicación específica, buscando un equilibrio entre la limpieza necesaria del metal y un caudal aceptable. Por ejemplo, para trabajos generales en aluminio, son comunes los filtros de 20 PPI. Sin embargo, para piezas fundidas de alta precisión o aeroespaciales, pueden requerirse filtros de 30 PPI o superiores. Un PPI más bajo (poros más gruesos) permite un mayor flujo pero captura menos partículas, mientras que un PPI más alto (poros más finos) captura inclusiones más pequeñas pero aumenta la resistencia al flujo.
La química del material del filtro debe ser compatible con la temperatura máxima de funcionamiento del metal. La alúmina funciona mejor con aleaciones de aluminio, mientras que la zirconia y el carburo de silicio (SiC) se prefieren para temperaturas más altas o fundidos más reactivos como el acero o el hierro. Los filtros de espuma cerámica se fabrican típicamente recubriendo una espuma de polímero de sacrificio con una lechada cerámica, seguida de secado y cocción. Tras la cocción, el polímero se quema, dejando un esqueleto cerámico de celdas abiertas.
Los filtros cerámicos son componentes consumibles y sacrificables. Tras la exposición al metal fundido, se saturan de óxidos capturados y pierden su integridad estructural. Su uso reduce la chatarra y los residuos en etapas posteriores del proceso, aunque incrementan los costes de consumibles por vertido. Es importante seguir la normativa local sobre residuos industriales, ya que los filtros con residuos de metales pesados pueden clasificarse como residuos peligrosos.
Anillos de Prueba de Cocción Bullers y Alternativas
Los anillos de prueba de cocción de Bullers ofrecen una forma eficiente de medir la temperatura y el tiempo en diversos métodos de cocción cerámica. No requieren soporte de cuerpo de arcilla y un solo anillo es adecuado para realizar múltiples mediciones de temperatura diferentes. Además, no es necesario retirar el material de cocción para colocarlos, lo que facilita considerablemente el control de la temperatura.
Estos anillos realizan mediciones concretas, no estimaciones, y suelen estar graduados en intervalos de 10 °C, con una lectura mínima del manómetro de aproximadamente 2 °C. Los anillos pirométricos PTCR y los discos PBCD presentan características y aplicaciones similares a los anillos Bullers, ofreciendo alternativas para la medición del trabajo térmico.
En resumen, los conos cerámicos, ya sean pirométricos para la cocción o filtros para la fundición, son herramientas esenciales en la industria. Los conos pirométricos proporcionan una indicación visual y fiable del trabajo térmico, mientras que los filtros cerámicos mejoran la calidad de las piezas fundidas al eliminar impurezas y controlar el flujo del metal.
