Significado del Código Numérico en Condensadores Cerámicos

Los condensadores cerámicos, a menudo conocidos como "de lenteja" o "de disco" por su forma, son componentes electrónicos fundamentales en una amplia gama de circuitos. Su fiabilidad y versatilidad los hacen indispensables para filtrar ruido, estabilizar voltajes y en aplicaciones de alta frecuencia. Comprender el significado de los códigos numéricos y alfanuméricos impresos en estos pequeños dispositivos es crucial para cualquier entusiasta o profesional de la electrónica.

Un condensador cerámico es un condensador de valor fijo en el que el material cerámico actúa como dieléctrico. Está formado por dos o más capas alternas de cerámica y una capa metálica que actúa como electrodo. Su propiedad más notable en circuitos de corriente alterna es la reactancia capacitiva, que le permite bloquear la corriente continua y dejar pasar la variable. La capacidad de un capacitor para almacenar carga eléctrica se mide en faradios (F), aunque en la práctica se utilizan submúltiplos mucho más pequeños.

Imagen de un condensador cerámico de lenteja o disco con sus terminales

Identificación de Condensadores Cerámicos de Lenteja o Disco

Los condensadores cerámicos de lenteja o de disco son los cerámicos más corrientes, con valores de capacidad que suelen estar comprendidos entre 0.5 pF y 47 nF. En la electrónica moderna, un condensador cerámico marcado con "103" o similar desempeña un papel fundamental, siendo reconocido por su confiabilidad y versatilidad en diversas aplicaciones.

Interpretación del Código Numérico de Capacitancia

El sistema de codificación numérica es común en los condensadores cerámicos para indicar su capacitancia. De acuerdo con este sistema, se imprimen tres cifras: las dos primeras son las cifras significativas, y la última indica el número de ceros que se deben añadir a las precedentes. El resultado de esta codificación debe expresarse siempre en picofaradios (pF).

Es importante destacar que el último dígito (el multiplicador) puede variar en valores de 0 a 6, rara vez superando este límite para los condensadores cerámicos.

Reglas Específicas del Código Numérico:

  • Si el condensador sólo tiene 1 dígito, el valor de capacitancia es ese dígito en picofaradios (por ejemplo, '6' = 6 pF).
  • Si el condensador sólo tiene 2 dígitos, el valor de capacitancia son esos dos dígitos en picofaradios (por ejemplo, '68' = 68 pF).
  • Si el condensador tiene 3 dígitos, los dos primeros son las cifras significativas y el tercero es el multiplicador (número de ceros).

Ejemplos de Conversión del Código de Tres Dígitos:

A continuación, se presentan ejemplos comunes de esta codificación:

  • Si los dígitos son '680', esto equivale a un valor de capacitancia de 68 x 100 pF = 68 pF.
  • Si los dígitos son '681', esto equivale a un valor de capacitancia de 68 x 101 pF = 680 pF.
  • Si los dígitos son '682', esto equivale a un valor de capacitancia de 68 x 102 pF = 6,800 pF (o 6.8 nF).
  • Si los dígitos son '683', esto equivale a un valor de capacitancia de 68 x 103 pF = 68,000 pF (o 68 nF).
  • Si los dígitos son '684', esto equivale a un valor de capacitancia de 68 x 104 pF = 680,000 pF (o 680 nF).
  • Si los dígitos son '685', esto equivale a un valor de capacitancia de 68 x 105 pF = 6,800,000 pF (o 6.8 μF).

Por ejemplo, un condensador cerámico marcado con "103" significa 10 x 103 pF = 10,000 pF, que es equivalente a 10 nF.

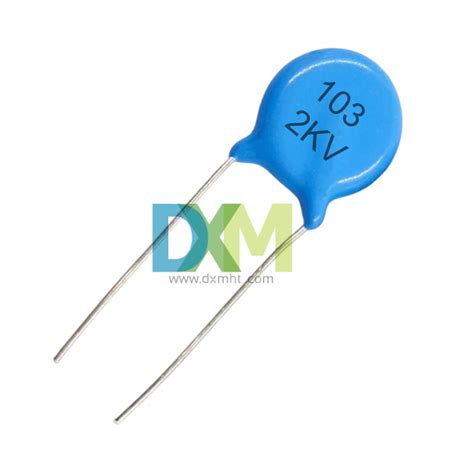

Esquema de un condensador cerámico con el código numérico

Unidades de Capacitancia y Equivalencias

La unidad de medida de la capacitancia es el Faradio (F). Sin embargo, el Faradio es una unidad de capacidad colosal para la mayoría de las aplicaciones en electrónica. Por ello, se utilizan submúltiplos mucho más pequeños. Es crucial entender cómo se relacionan entre sí para leer los valores correctamente.

Unidad Símbolo Valor en Faradios Uso Común
Microfaradio μF 10-6 F Fuentes de alimentación (filtrado de rizado) y circuitos de audio
Nanofaradio nF 10-9 F Circuitos lógicos, filtros de señal y acoplamiento
Picofaradio pF 10-12 F Alta frecuencia (radio, Wi-Fi, Bluetooth) y filtrado de ruido de muy alta velocidad

Códigos de Tolerancia y Tensión de Trabajo

Además del valor de capacitancia, los condensadores cerámicos suelen incluir información sobre su tolerancia y tensión de trabajo.

Tolerancia

La tolerancia indica cuánto puede variar la capacitancia real del valor nominal. Se representa comúnmente con una letra a continuación del código numérico. Por ejemplo, si un condensador está marcado con J, su tolerancia es del 5%. La letra K generalmente indica una tolerancia de +/- 10%.

  • Un condensador marcado con 0.047 J 630 tiene un valor de 47000pF (47 nF), una tolerancia del 5% y una tensión máxima de trabajo de 630 V.
  • Un ejemplo como 684K 250V indica 680nF con una tolerancia del 10% y una tensión de 250V.

Tensión de Trabajo

La tensión de trabajo es la máxima tensión que el condensador puede soportar sin que el dieléctrico se rompa o el componente falle. Si se supera dicha tensión, el condensador puede perforarse, quedar cortocircuitado o incluso explotar. Este valor depende del tipo y grosor del dieléctrico. Por lo general, se indica explícitamente en voltios (V) en el cuerpo del condensador.

Foto de un condensador cerámico de lenteja mostrando el código numérico, la letra de tolerancia y el voltaje

Códigos de Colores (Método Antiguo o Alternativo)

En algunos condensadores cerámicos, especialmente los más antiguos o de ciertas series, los datos pueden estar impresos codificados con bandas de color. Esta forma de codificación es muy similar a la empleada en las resistencias, sabiendo que el valor queda expresado en picofaradios (pF).

  • Por ejemplo, las bandas verde-azul-naranja equivalen a 56 x 103 pF = 56000 pF (56 nF).
  • Otro ejemplo, amarillo-violeta-rojo, se traduce en 47 x 102 pF = 4700 pF (4.7 nF).

Tipos y Clasificación de Condensadores Cerámicos

Para distinguir las propiedades eléctricas de los condensadores cerámicos, la normalización ha definido varias clases de aplicación. Los más comunes son Clase 1 y Clase 2, cada uno con características distintas que influyen en su uso y, a veces, en su codificación.

Condensadores Cerámicos de Clase 1

Los condensadores cerámicos de Clase 1 son componentes precisos que compensan la temperatura. Ofrecen la mayor estabilidad de tensión, temperatura y, hasta cierto punto, frecuencia, así como las pérdidas más bajas. Son especialmente adecuados para aplicaciones de circuitos resonantes en las que la estabilidad es esencial o se requiere un coeficiente de temperatura definido con precisión, por ejemplo, para compensar los efectos de la temperatura en un circuito.

El comportamiento de la capacitancia con la temperatura en los condensadores de Clase 1 depende del material paraeléctrico básico (por ejemplo, TiO2), y los aditivos químicos ajustan esta característica. Tienen la eficiencia volumétrica más baja debido a la permitividad relativamente baja (de 6 a 200) de sus materiales dieléctricos. La norma EIA RS-198 codifica estos condensadores con un código de tres caracteres que indica el coeficiente de temperatura.

Condensadores Cerámicos de Clase 2

Los condensadores cerámicos de Clase 2 utilizan un dieléctrico con una alta permitividad, lo que les confiere una mejor eficiencia volumétrica que los de Clase 1, pero a costa de una menor precisión y estabilidad. Su dieléctrico cerámico se caracteriza por un cambio no lineal de la capacitancia a lo largo del intervalo de temperaturas, y su valor también depende de la tensión aplicada.

Estos condensadores son adecuados para aplicaciones de derivación, acoplamiento y desacoplamiento, o para circuitos de discriminación de frecuencias donde las bajas pérdidas y la alta estabilidad de la capacitancia son menos críticas. Están fabricados con materiales ferroeléctricos como el titanato de bario (BaTiO3) y aditivos que permiten una permitividad muy alta (de 200 a 14.000). Esto resulta en capacitancias elevadas en paquetes relativamente pequeños, haciendo que los condensadores de Clase 2 sean significativamente más pequeños que los de Clase 1 comparables. Sin embargo, su permitividad no es lineal con la intensidad de campo, lo que significa que la capacitancia varía considerablemente a medida que aumenta la tensión en los terminales.

Gráfico comparativo de estabilidad de capacitancia vs. temperatura para condensadores Clase 1 y Clase 2

Consejos Adicionales para la Lectura de Capacitores

  • Utiliza un medidor de capacitancia cuando tengas dudas: No siempre podrás leer el valor de un capacitor directamente, ya sea por desgaste o por su tamaño reducido. En esos casos, un medidor de capacitancia es una herramienta indispensable para determinar el valor exacto.
  • Familiarízate con las unidades más comunes: Cuanto más practiques, más fácil te resultará recordar las equivalencias entre microfaradios, nanofaradios y picofaradios.
  • Organiza tus capacitores: Mantener tus componentes organizados te ahorrará tiempo cuando necesites encontrar uno específico para tu proyecto.
