En el ámbito de la mecánica, los engranajes y piñones son componentes fundamentales de diversos sistemas diseñados para transmitir potencia y movimiento entre ejes giratorios. Un engranaje es, esencialmente, un componente mecánico dentado con forma cilíndrica o cónica, cuyos dientes están espaciados uniformemente alrededor de su circunferencia.
¿Qué es un piñón?

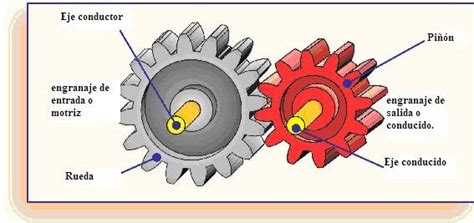

Un piñón es un tipo específico de engranaje, caracterizado por ser el elemento de menor tamaño y con menor número de dientes dentro de un par acoplado. En la mayoría de los sistemas de transmisión, el piñón actúa como el engranaje impulsor, encargado de iniciar la transferencia de potencia y movimiento hacia el engranaje más grande, denominado corona.
Diferencias funcionales y relación de transmisión
La diferencia principal radica en su función dentro del sistema: el piñón es el motor del movimiento, mientras que la corona es el componente conducido. La relación de transmisión se calcula dividiendo el número de dientes del engranaje conducido entre el número de dientes del piñón. Debido a esta relación, el piñón suele tener una mayor velocidad de rotación, ya que debe girar más rápido para lograr la reducción o el aumento de velocidad deseados.

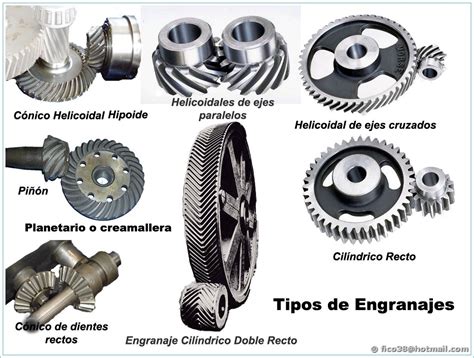

Tipos de engranajes y piñones
Existen diversas variedades según la configuración de los ejes y el tipo de dentado:
- Engranajes rectos: Tienen dientes rectos paralelos al eje de rotación. Son ideales para transmitir potencia entre ejes paralelos a alta velocidad y baja carga.
- Engranajes helicoidales: Sus dientes están inclinados con respecto al eje, lo que permite un funcionamiento más suave, silencioso y duradero.
- Engranajes cónicos: Se utilizan para transmitir potencia entre ejes que se intersecan, usualmente a 90°.
- Tornillo sin fin: Un mecanismo diseñado para transmitir grandes esfuerzos y lograr grandes relaciones de reducción. Su sentido de giro no es reversible, lo que aporta seguridad en mecanismos como elevadores.
- Engranajes interiores o planetarios: Tienen los dientes tallados en la cara interior de un anillo, lo que permite soportar un mayor par motor.
Fabricación y materiales
La construcción de engranajes requiere precisión. Los métodos modernos incluyen la fundición, el moldeo, la metalurgia de polvos y el tallado mediante fresadoras. Los materiales varían según el uso: desde aceros templados para grandes cargas, hasta termoplásticos como el nailon o policarbonatos para aplicaciones de menor esfuerzo. En el caso de prototipos o engranajes artesanales, se emplea a menudo contrachapado de alta calidad, como el abedul, debido a su resistencia y estabilidad.
Historia y evolución
El uso de engranajes se remonta a épocas antiguas. El mecanismo más famoso es el mecanismo de Anticitera (siglos II a. C.), una calculadora astronómica de bronce que demuestra que ya se dominaban conceptos avanzados como los trenes epicicloidales. A lo largo de los siglos, el perfeccionamiento del perfil del diente (basado en la evolvente del círculo) y la invención de máquinas talladoras especializadas en el siglo XIX impulsaron el desarrollo industrial moderno.
Mecanizado de Engranajes Rectos
Etimología del término
Aunque el término "piñón" comparte raíces fonéticas con la semilla del pino (del latín pinna, pluma/ala), su significado en mecánica proviene del francés pignon. La teoría más aceptada sugiere que deriva de peigne (peine), debido a que el engranaje "se peina" o se intercala con los dientes de otra rueda, describiendo perfectamente el funcionamiento de estas piezas mecánicas.
