La correcta selección y uso de pernos y espárragos son fundamentales para garantizar la seguridad y el correcto funcionamiento de diversas estructuras y mecanismos. Estos elementos de fijación, si bien comparten la función de unir componentes, poseen características distintivas que influyen en su rendimiento en aplicaciones reales.
Conceptos Básicos: Espárragos vs. Pernos
Comprender las diferencias entre espárragos y pernos es el primer paso para una elección informada.
¿Qué son los Espárragos?

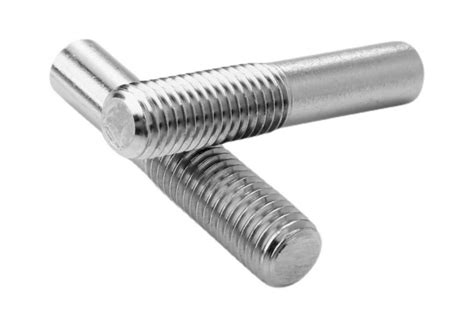

Los espárragos se caracterizan por ser varillas largas, generalmente sin cabeza, que presentan roscas en ambos extremos o a lo largo de toda su longitud. Para su fijación, se requieren tuercas en cada extremo, lo que permite distribuir la fuerza de manera uniforme y mantener la integridad de las uniones bajo presión.
Este diseño los hace ideales para entornos con alta tensión, calor o vibraciones. Son comúnmente empleados en la industria del petróleo y gas, centrales eléctricas y obras de construcción, donde su resistencia, durabilidad y facilidad de reemplazo son ventajas significativas. Además, la posibilidad de utilizar diferentes tipos de tuercas ofrece flexibilidad para configuraciones de maquinaria especial.
Consejo: Los espárragos son la opción preferente cuando se requiere una sujeción robusta para cargas pesadas y en condiciones operativas exigentes.
¿Qué son los Pernos?
Los pernos, típicamente, poseen una cabeza hexagonal diseñada para ser apretada con llaves o vasos. La mayoría de los pernos solo presentan rosca en un extremo, lo que facilita su instalación, especialmente en espacios reducidos o cuando solo se tiene acceso a un lado de la unión. Son ampliamente utilizados en la construcción, fabricación de maquinaria y en la industria automotriz, permitiendo un desmontaje y reemplazo rápido de componentes.
Los pernos son una solución confiable para aplicaciones generales y el uso diario, ofreciendo la resistencia necesaria para tareas convencionales.
Tabla Comparativa: Pernos de Cabeza Hexagonal vs. Espárragos
| Característica | Pernos de Cabeza Hexagonal | Espárragos |
|---|---|---|
| Presencia de la cabeza | Cabeza hexagonal para montaje con llave de tuercas/casquillos | Varilla sin cabeza, roscada en ambos extremos |
| Enhebrar | Roscado en un extremo | Roscado en ambos extremos o totalmente roscado |
| Instalación | Apriete desde un lado con herramientas | Requiere tuercas en ambos extremos, instaladas desde ambos lados |
| Distribución de la carga | Carga aplicada mediante cabezal y tuerca simple | Distribución uniforme de la carga mediante tuercas dobles |
| Propósito del diseño | Versátil, fácil de instalar en condiciones moderadas | Diseñado para aplicaciones de carga pesada y alta resistencia |
| Aplicaciones típicas | Estructuras, equipos mecánicos, presión moderada | Carga pesada, alta presión, construcción de puentes, maquinaria |
| Presiones nominales | Adecuado hasta presión nominal PN16 | Adecuado hasta la presión nominal PN40 |
En resumen, los espárragos destacan por su mayor resistencia y durabilidad en entornos difíciles, mientras que los pernos ofrecen una instalación rápida y son adecuados para tareas más sencillas.
Resistencia del Material: Selección y Rendimiento
La elección del material para pernos y espárragos impacta directamente en su rendimiento, durabilidad y adecuación a entornos específicos.
Materiales Comunes y sus Propiedades
Los materiales más comunes incluyen el acero y el acero inoxidable, utilizados extensivamente en automoción y edificación. El acero ofrece una buena relación resistencia-costo, mientras que el acero inoxidable es preferido por su resistencia a la corrosión, especialmente en ambientes húmedos.
Dentro del acero al carbono, existen diferentes grados (2, 5 y 8) que indican su resistencia. El Grado 2 es para cargas ligeras, el Grado 5 es adecuado para automoción, y el Grado 8 es para aplicaciones de alta resistencia, como suspensiones de vehículos.
El titanio, ligero y resistente, se está adoptando en vehículos eléctricos. Los aceros aleados, como el AISI 4140 y 4142, se emplean para fabricar espárragos de alta especificación (como los B7) capaces de soportar altas temperaturas y presiones, gracias a su composición con carbono, cromo y molibdeno.
El bronce y el latón se utilizan en aplicaciones más específicas.
Tabla de Materiales: Descripción y Aplicación
| Tipo de Material | Descripción y Uso | Sector/Aplicación |
|---|---|---|
| Acero (acero al carbono) | Resistente, dura mucho y cuesta menos. | Coches, Edificios |
| Acero al carbono de grado 2 | No muy fuerte, barato. | Uso general |
| Acero al carbono de grado 5 | Se utiliza en automóviles. | Coches |
| Acero al carbono de grado 8 | Para cargas pesadas. | Coches |
| Acero inoxidable | No se oxida, dura mucho. | Coches, Edificios |
| Aleación de acero | Muy fuerte, bueno para el calor. | Coches, trabajos pesados |
| Revestimientos protectores (Zinc o Cromo) | Detienen el óxido. | Coches, Edificios |
| Bronce y Latón | Se utiliza para trabajos especiales. | Usos especiales |
| Titanio | Ligero, resistente, utilizado en coches eléctricos. | Coches eléctricos |
Consejo: Opte por acero inoxidable en ambientes húmedos o salinos. Seleccione aceros aleados para aplicaciones de alta temperatura o cargas elevadas.
Impacto de los Materiales en el Rendimiento
La elección del material afecta la capacidad de carga, la resistencia a la corrosión y la durabilidad. El acero inoxidable es superior en entornos corrosivos, mientras que las aleaciones de acero son esenciales para condiciones de alta temperatura y presión. El acero al carbono es una opción económica para aplicaciones menos exigentes.
El acabado superficial, como el recubrimiento de zinc o cromo, proporciona protección contra la oxidación y el desgaste, prolongando la vida útil de las fijaciones. Las superficies endurecidas obtenidas mediante procesos de laminado también contribuyen a la durabilidad.
Es crucial considerar el entorno operativo: el óxido debilita los tornillos, el calor puede ablandar el acero y reducir su resistencia, y las bajas temperaturas pueden inducir fragilidad. Una selección de material adecuada es vital para mantener la seguridad y la integridad de las uniones.
Diseño de Hilo: Paso y Profundidad
El paso y la profundidad de la rosca son factores determinantes en el comportamiento y la fiabilidad de los elementos de fijación.
Paso de Rosca: Grueso vs. Fino
El paso de rosca se refiere a la distancia entre los picos de las crestas de la rosca. Las roscas de paso grueso, con menos hilos por unidad de longitud, permiten una instalación más rápida, pero ofrecen menor resistencia al cizallamiento y son más susceptibles a las vibraciones. Por otro lado, las roscas de paso fino tienen más hilos por unidad de longitud, lo que aumenta la carga de apriete y la resistencia a las vibraciones, proporcionando mayor durabilidad, aunque la instalación sea más lenta. Las roscas finas también pueden ser más propensas a atascarse o agrietarse si se aprietan en exceso.
Profundidad de Rosca y su Influencia
La profundidad de la rosca afecta la superficie de contacto entre el perno/espárrago y la tuerca. Las roscas más profundas aumentan la superficie de contacto, distribuyendo la carga de manera más efectiva y reduciendo la tensión en cada hilo, lo que resulta en una mayor capacidad de carga y resistencia al desgaste. Sin embargo, también incrementan la fricción. Las roscas poco profundas facilitan la instalación y reducen la fricción, pero soportan cargas menores.
Los fabricantes optimizan el diseño de la rosca para lograr un equilibrio entre capacidad de carga, velocidad de instalación y resistencia al aflojamiento. Ligeras variaciones en el paso entre el tornillo y la tuerca pueden mejorar la distribución de la carga y la durabilidad de la conexión, siempre que la diferencia no sea excesiva y comprometa la carga de apriete.
Consejo: Para aplicaciones con altas vibraciones o cargas pesadas, opte por paso fino y roscas profundas. Para montajes rápidos y tareas ligeras, las roscas de paso grueso y poco profundas son más adecuadas.
Ajuste y Carga en las Roscas
El ajuste de la rosca, ya sea apretado o holgado, influye en la fricción interna y en la permanencia de la fijación. Un ajuste apretado incrementa la fricción, lo que ayuda a prevenir el aflojamiento por vibraciones. Un ajuste holgado puede resultar en movimiento y eventual aflojamiento.
La carga de apriete se genera tanto por la fricción bajo la cabeza del tornillo como por la fricción dentro de las roscas; la mayor parte de este par se destina a mantener la unión en su sitio. La selección del ajuste correcto de la rosca minimiza el riesgo de aflojamiento y mejora la distribución de la carga a lo largo de toda la rosca, no solo en los primeros hilos, especialmente en condiciones dinámicas.
Las tecnologías modernas, como la impresión 3D, permiten crear geometrías de rosca personalizadas para aplicaciones extremas. La automatización agiliza la producción de fijaciones, garantizando uniformidad. Fijaciones innovadoras, como las SCRAIL, combinan la rapidez de instalación con una alta capacidad de sujeción, ofreciendo conexiones más robustas y fiables en diversos sectores.
Tabla: Características del Hilo e Impacto en el Rendimiento
| Característica del Hilo | Impacto en el Rendimiento | Mejor Caso de Uso |
|---|---|---|
| Paso fino | Alta carga de sujeción, resistencia a las vibraciones | Cargas pesadas, vibraciones elevadas |
| Paso grueso | Montaje rápido, menor resistencia | Trabajos ligeros y rápidos |
| Hilos profundos | Mayor capacidad de carga, más resistencia al desgaste | Trabajos duros y duraderos |
| Ajuste apretado | Menos aflojamiento, más fricción | Entornos de altas vibraciones |
| Ajuste holgado | Montaje más fácil, mayor riesgo de aflojamiento | Trabajos temporales o poco estresantes |
Tamaño y Dimensiones: Diámetro y Longitud
El diámetro y la longitud son parámetros críticos en la selección de pernos y espárragos, determinando su capacidad de carga y adecuación a la aplicación.
Diámetro: Capacidad de Carga
El diámetro de un perno o espárrago indica su grosor. Un mayor diámetro se traduce directamente en una mayor resistencia, ya que el área de tensión es mayor. Por ejemplo, un perno de 3/4 de pulgada puede soportar significativamente más peso que uno de menor diámetro. En maquinaria pesada, los diámetros varían desde tamaños métricos pequeños (M6) hasta grandes (M30), o en pulgadas desde #6 hasta 1-1/2 pulgadas, siguiendo estándares industriales para garantizar la compatibilidad y seguridad.
Longitud: Adecuación a la Aplicación

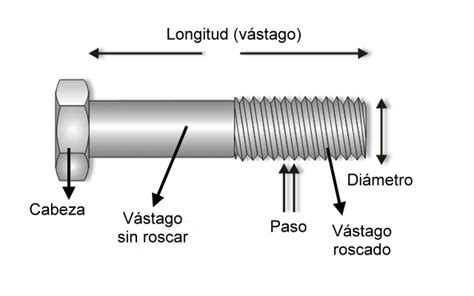

La longitud es igualmente importante. Se mide desde la base de la cabeza (o el extremo roscado) hasta el punto de conexión. Los pernos y espárragos más largos son necesarios para unir componentes de mayor grosor, mientras que los más cortos son adecuados para aplicaciones con espacio limitado, como en la industria automotriz. Es fundamental verificar las medidas para asegurar un ajuste correcto.
Selección de Dimensiones Adecuadas
Utilizar dimensiones incorrectas puede comprometer la integridad de la unión. Pernos o espárragos demasiado delgados o cortos pueden debilitar las juntas, llevando a fallos bajo carga. Por el contrario, elementos demasiado gruesos o largos pueden dañar los materiales circundantes o ser inadecuados para el espacio disponible.
La elección debe basarse en el grosor del material a unir y el tipo de aplicación. La maquinaria pesada requiere espárragos más largos para estabilidad, mientras que los trabajos automotrices, con restricciones de espacio, se benefician de espárragos más cortos.
Directrices para la Selección de Dimensiones
- Medir con precisión desde el punto de anclaje hasta el punto de conexión.
- Verificar la exactitud de las mediciones.
- Considerar el grosor y el tipo de material a unir.
- Seleccionar espárragos más largos para cargas pesadas y más cortos para espacios reducidos.
- Seguir normas industriales como ASTM para evitar fallos.
- Asegurar la alineación e instalación correctas para mantener la capacidad de carga.
- Elegir el material adecuado para el entorno operativo.
El uso de un tamaño inadecuado puede provocar aflojamiento de las juntas, doblamiento de los tornillos o fallos estructurales. Un apriete excesivo puede dañar las roscas o agrietar los materiales, mientras que un apriete insuficiente puede llevar al aflojamiento de las uniones. Siempre se deben considerar los requisitos de carga y seguir las mejores prácticas para garantizar la seguridad y la resistencia.
Tabla de Tamaños Estándar en Maquinaria Pesada
| Tamaño | Tipo | Diámetro | Incrementos de Longitud | Tipos de Hilos | Tamaños de los Orificios de Paso | Dimensiones de la Cabeza Hexagonal |
|---|---|---|---|---|---|---|
| Pernos métricos | M1,6 a M100 (1,6-100 mm) | Varía según la longitud | Paso métrico | 1,8-107 mm | ASME B18.6.7M | |
| Pernos en pulgadas | #2 a 1-1/2 pulgadas | Pasos de 1/4 de pulgada | ONU, UNC, UNF | 0,120-1,625 pulgadas | ASME B18.6.3 |
Calificaciones y Certificación: Sistemas de Clasificación
Los sistemas de clasificación son esenciales para comprender la resistencia y fiabilidad de los pernos y espárragos. Los principales sistemas incluyen SAE, ISO y ASTM, cada uno utilizando grados o clases para indicar el rendimiento.
Sistemas de Clasificación Principales
- SAE (Sociedad de Ingenieros de Automoción): Utiliza grados como 2, 5 y 8 para pernos y tuercas en pulgadas. El Grado 2 es para uso doméstico general, el Grado 5 para automoción y maquinaria, y el Grado 8 para aplicaciones de alta resistencia como maquinaria pesada y aeroespacial. La resistencia se indica mediante líneas grabadas en la cabeza del tornillo.
- ISO (Organización Internacional de Normalización): Emplea clases de propiedad como 8.8, 10.9 y 12.9 para fijaciones métricas. Estas clases son comparables a los grados SAE (8.8 a Grado 5, 10.9 a Grado 8), con la clase 12.9 representando la métrica más alta en resistencia. Son comunes en automoción y maquinaria exigente. Los números en la cabeza del tornillo indican la clase.
- ASTM (Sociedad Americana de Pruebas y Materiales): Cubre una amplia gama de fijaciones, incluyendo especificaciones como ASTM A307 (Grados A y B) y ASTM A193, que detallan los requisitos para materiales y rendimiento en diversas aplicaciones.
Tabla Comparativa de Sistemas de Clasificación
| Sistema de Clasificación | Grados / Clases | Rango de Resistencia (psi) | Aplicaciones Típicas | Descripción |
|---|---|---|---|---|
| SAE (Sociedad de Ingenieros de Automoción) | Grado 2, Grado 5, Grado 8 | 60.000-74.000 (Grado 2), 105.000-120.000 (Grado 5), hasta 150.000 (Grado 8) | Reparaciones domésticas (Grado 2), automoción/militar/maquinaria (Grado 5), maquinaria pesada/aeroespacial (Grado 8) | Tornillos y tuercas en pulgadas, resistencia indicada por líneas en la cabeza del tornillo, acero al carbono o aleado. |
| ISO (Organización Internacional de Normalización) | Clases de propiedad 8.8, 10.9, 12.9 | Comparable a SAE Grado 5 (8,8), Grado 8 (10,9), métrica más fuerte (12,9) | Automoción y maquinaria (8,8), industria exigente y automoción (10,9), piezas críticas de motor (12,9) | Tornillos y tuercas métricos, números en la cabeza del tornillo, acero al carbono o aleado, acero aleado para la clase más alta. |
| ASTM (Sociedad Americana de Pruebas y Materiales) | ASTM A307 Grado A, Grado B; ASTM A193 Grad... | (Varía según la especificación) | (Varía según la especificación) | Normativas detalladas para materiales y rendimiento en diversas aplicaciones. |
