Los pernos de anclaje se utilizan para conectar elementos estructurales y no estructurales al hormigón. La conexión se realiza mediante el ensamblaje de diferentes componentes, tales como: pernos de anclaje (también llamados sujetadores), placas de acero y refuerzos.

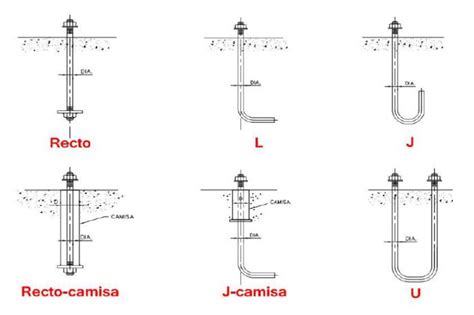

La forma más simple y fuerte de perno de anclaje es fundido en su lugar, con su extremo incrustado que consiste en un perno y arandela de cabeza hexagonal estándar, una curva de 90 grados o algún tipo de brida forjada o soldada. Los últimos se utilizan en estructuras compuestas de hormigón y acero como conectores de corte. Otros usos incluyen máquinas de anclaje para verter pisos y edificios de concreto a sus cimientos de concreto.
Se producen diversas ayudas típicamente desechables, principalmente de plástico, para asegurar y alinear los anclajes de fundición en el lugar antes de colocar el concreto. Además, su posición también debe coordinarse con el diseño de refuerzo.
Tipos Específicos de Anclajes
Inserciones de Elevación
Las inserciones de elevación se utilizan para operaciones de elevación de vigas RC planas o pretensadas.
Canales de Anclaje
Los canales de anclaje se utilizan en conexiones de hormigón prefabricado.
Tornillos de Cabeza Especiales
Dentro de los pernos con cabeza, se encuentran los llamados tornillos de gancho y de cabeza de martillo, que se utilizan para la fijación a rieles de anclaje o rieles de montaje. Los tornillos de cabeza en T funcionan según el mismo principio, aunque su cabeza tiene forma de martillo.

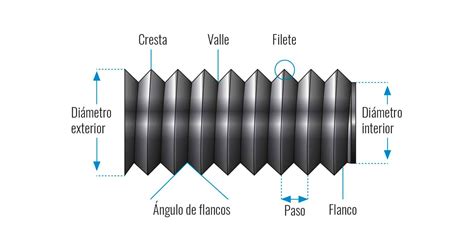

Diferencias Clave: Perno, Tornillo y Espárrago
Los pernos, tornillos y espárragos son tres tipos diferentes de fijaciones mecánicas. Si bien todos tienen rosca, presentan diferencias significativas en cuanto a forma, uso y rendimiento. A continuación, se detallan sus definiciones, características y usos.
Perno (Bolt)
El perno es un elemento de fijación mecánico de alta resistencia, generalmente utilizado para conexiones de alta resistencia y fácil de desmontar. Consta de una varilla roscada, una cabeza redonda o hexagonal, una arandela y una tuerca.
En comparación con los tornillos, los pernos suelen ser más largos, pero de menor diámetro. Están disponibles en una amplia variedad de tipos y tamaños, generalmente estandarizados por el fabricante, y el tamaño adecuado se selecciona según el uso.
Los pernos se caracterizan por su construcción de acero, alta resistencia y estabilidad a cortante, tensión y torsión, lo que los hace ideales para su instalación y conexión en ingeniería mecánica y estructural. Durante su fabricación y aplicación, los pernos están disponibles en diversas formas y tipos específicos, según el área de aplicación y el uso.
Tornillo (Screw)
En comparación con los pernos, los tornillos son más cortos y gruesos en longitud y diámetro, y suelen atravesar dos o más objetos desde la superficie para conectarlos y asegurarlos. Los tornillos se utilizan generalmente en aplicaciones compactas, como muebles, estructuras de madera y otros componentes de conexión.
Los tornillos se clasifican generalmente en acero, acero inoxidable y cobre, según el material. Se caracterizan por su flexibilidad en diversos aspectos, como la flexión, la extensión y la torsión, y son capaces de satisfacer las necesidades de conexión de la mayoría de las aplicaciones. Están disponibles en una gran variedad de tipos y tamaños, y también vienen en diversas formas y funciones específicas, como cónicos y martillados.
Espárrago (Stud)
Los pernos y espárragos son fijaciones mecánicas resistentes, pero la diferencia radica en aspectos como la forma y el uso. Los espárragos se utilizan a menudo en aplicaciones que requieren conexiones de alta resistencia, como en estructuras arquitectónicas y de ingeniería, donde suelen utilizarse para soportes y cimentaciones, dependiendo del control de la elevación y el asentamiento para mantener el equilibrio horizontal de la carga.
Por lo demás, los espárragos suelen ser mucho más largos que los pernos, carecen de cabeza, solo tienen dos puertos roscados y no son estándar para los requisitos de modelos personalizados. Además, los espárragos ofrecen alta resistencia y estabilidad, y pueden equiparse con accesorios como tuercas y arandelas para su conexión.
Los espárragos de acero son tornillos sin cabeza que pueden estar roscados totalmente o de manera parcial, dependiendo de las necesidades de uso. Sus características especiales hacen de los espárragos de acero ideales para labores que necesiten buena resistencia y permitan mejorar las uniones en piezas que permanecerán unidas. De la misma manera, se debe destacar el uso de las tuercas, que deben estar a la medida para su ensamble con el espárrago.
En resumen, los pernos, tornillos y espárragos difieren en forma, longitud y propósito. Es fundamental elegir los sujetadores mecánicos adecuados, ya que esto afectará directamente la estabilidad y confiabilidad de la conexión.
Estándares y Especificaciones de los Pernos de Anclaje
Los pernos de anclaje se rigen por diversas especificaciones técnicas para garantizar su rendimiento y seguridad. La norma ASTM A193 B7, aprobada originalmente en 1936, se utiliza ampliamente en aplicaciones de construcción de subestaciones eléctricas, así como en la industria química, petrolera y minera. Esta especificación cubre pernos de anclajes de acero aleado 4140 tratado térmicamente con calidad A193 B7, diseñados para servicio de alta temperatura o alta presión. Incluye pernos para la soportación de estanques a presión, válvulas, unión de cañerías y tuberías, bridas y accesorios.
Un tipo de producto común es el Anchor Bolt, específicamente el Anchor de perno pasante de espárrago cautivo, con un espesor de fijación máximo de 10mm. Las certificaciones y estándares relevantes incluyen ISO 7380, DIN 85, DIN 933, DIN 965, DIN 7985, ISO 7379, DIN 916, DIN 84, DIN 965T, DIN 912, DIN 931, DIN 963, DIN 7985T y DIN 964.
Los pernos pasantes son anclajes de tornillo prisionero cautivo fabricados comúnmente de acero inoxidable de grado A4-316. Este tipo de perno es adecuado para su uso en hormigón con una resistencia a la compresión superior a 20N/mm2. Son uno de los pernos de fijación más comunes, diseñados para fijar un componente a hormigón, ladrillo y piedra natural. Están disponibles en una gama de longitudes y tamaños para adaptarse a una gran variedad de aplicaciones, garantizando una fijación segura adecuada para cargas de altas prestaciones y medias.
Características y Ventajas del Perno Pasante
- Tornillo prisionero cautivo de alto rendimiento.
- Es un anclaje controlado por par adecuado para usar en hormigón no agrietado sobre C20/25.
- Disponibles en diversos tamaños con aprobación ETA opción 7.
- Fijación rápida y segura.
- Fabricados en acero inoxidable de grado A4-316, ofreciendo alta resistencia a la corrosión.
- Adecuado para usar en hormigón con resistencia superior a 20N/mm2.
Dimensiones Comunes de Pernos Pasantes de Acero Inoxidable
| Código de Producto | Tamaño |
|---|---|
| 622-1922 | M8x50 |
| 622-1944 | M8x75 |
| 622-1950 | M8x95 |
| 622-1966 | M10x85 |
| 622-1972 | M10x125 |
| 622-1994 | M12x85 |
| 622-1988 | M12x100 |
| 622-2004 | M12x145 |
| 622-2010 | M16x125 |
| 622-2105 | M16x175 |
Aplicaciones Típicas de los Pernos Pasantes
Los pernos pasantes son ideales para usar en aplicaciones de peso medio en ladrillo, trabajos de bloque y mampostería dura. Las fijaciones pasantes permiten perforar a través de la fijación preposicionada, lo que los hace adecuados para aplicaciones estructurales y de hormigón sin agrietar, como:
- Asientos al aire libre
- Pasamanos
- Barreras
- Bastidores de almacén
- Sistemas de fachada
En general, los pernos pasantes son una fijación ideal para utilizarse para fijar objetos de uso medio a pesado al hormigón.

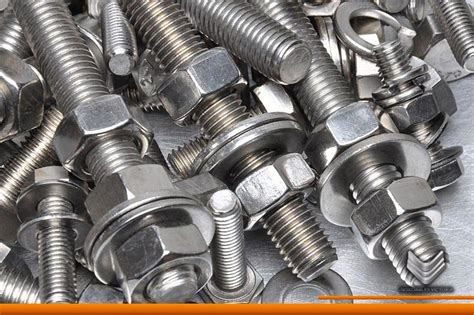

Tipos de Pernos Pasantes
Existe una gama de fijaciones de perno pasante para adaptarse a una gran variedad de aplicaciones:
- Pernos pasantes de acero
- Pernos pasantes de acero inoxidable
- Pernos pasantes BZP (Zincado Brillante)
- Pernos pasantes galvanizados
- Pernos pasantes para colgar
Guía de Instalación de un Perno Pasante / Anclaje
La correcta instalación de un perno pasante es crucial para garantizar la estabilidad y seguridad de la fijación. Siga estos pasos:
Preparación
- Antes de intentar fijar un perno pasante, es esencial identificar el tamaño de broca que se necesita y la profundidad del orificio requerida.
- Una vez establecidos estos parámetros, se debe crear un orificio con la broca, asegurándose de limpiar el polvo y los residuos antes de insertar el anclaje.
¿Por qué es importante la limpieza de la perforación en las fijaciones químicas?
Inserción
- A continuación, enrosque la arandela en la parte superior del perno pasante hasta que quede a ras con el tornillo.
- Inserte el perno pasante en el orificio, dándole un golpecito suave con un martillo si es necesario hasta que alcance el extremo del orificio.
Ajuste Final
- Una vez insertada, puede empezar a apretar la tuerca del anclaje hasta que haga clic. Tenga cuidado de no añadir demasiado par, ya que esto puede afectar la calidad de la fijación.
- Por último, retire la tuerca y la arandela, y el perno pasante estará listo para su uso.
¿Se Puede Quitar un Perno Pasante?
Las fijaciones de perno pasante no están diseñadas para retirarse una vez insertadas, ya que pueden dañar el material de la base y crear un orificio. Sin embargo, si es absolutamente necesario, el anclaje puede ser aserrado con una sierra de arco.
