La operación eficiente de los molinos semiautógenos (SAG) es fundamental en la molienda de minerales, y un componente crítico para su rendimiento es la parrilla de descarga. Esta estructura no solo facilita la evacuación del mineral con el tamaño deseado, sino que también enfrenta severas condiciones de desgaste y atascamiento.
Introducción a los Molinos SAG y su Componente Clave: La Parrilla de Descarga

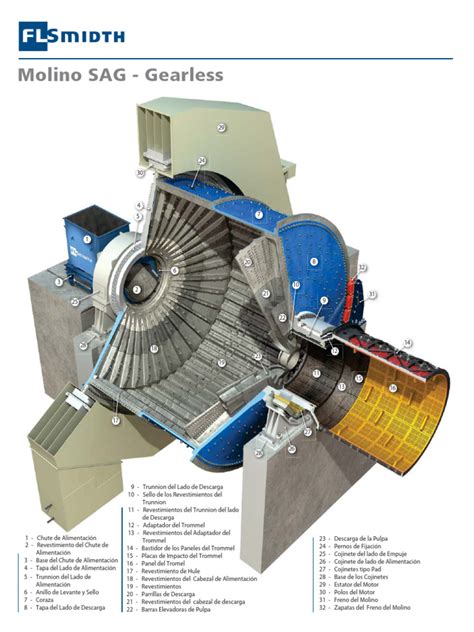

Los molinos SAG emplean tres mecanismos de rotura principales: abrasión, compresión e impacto. La parrilla de descarga es una pieza esencial con una superficie de cribado que posee un levantador central. Su función es permitir que el mineral que alcanza el tamaño de la abertura salga del molino hacia el cajón de descarga. Entre las ranuras de la parrilla se generan los nervios, los cuales están sometidos principalmente a desgaste abrasivo. Los molinos operan con niveles de llenado específicos, típicamente con un porcentaje de bolas del 12-18% en volumen interno y un 20-30% de rocas y carga en volumen interno.
Desafíos Operacionales y Desgaste de las Parrillas
Desgaste y Fractura
Durante las operaciones de un molino SAG, las parrillas, al igual que otros componentes internos, sufren desgaste debido al movimiento de la carga interna que genera acciones abrasivas sobre los revestimientos y golpes directos de los elementos de molienda, principalmente bolas de acero de gran diámetro (5.0” - 6.0”).
Las variaciones en el contenido de carga interna, influenciadas por la granulometría o la dureza del mineral de alimentación, provocan cambios en la composición de la carga interna. Estas variaciones pueden significar una disminución de la proporción de mineral, resultando en una mayor proporción de bolas de molienda en el molino. Esta situación incrementa la exigencia mecánica sobre los componentes, especialmente las parrillas, que sufren un exceso de golpes de elementos que están destinados a golpear el mineral.
Tal condición puede acelerar el desgaste o, incluso, alcanzar niveles de resistencia estructural que causen la fractura de estos elementos, particularmente en la última etapa de su vida útil. La fractura de una parrilla de descarga obliga a detener el molino por periodos que pueden ir de cuatro a doce horas o más, dependiendo del tamaño del molino y la magnitud del daño, lo que repercute en importantes pérdidas de producción.
Tradicionalmente, el control de las condiciones de los revestimientos del molino se realiza deteniendo el equipo para inspección, generando una pérdida de producción significativa. En estas detenciones, se verifica visualmente el estado de los elementos y se mide el espesor de los nervios de las parrillas para estimar su vida útil remanente.
Atascamiento (Pegging) y Obstrucción de Ranuras
Durante las inspecciones, también es común encontrar situaciones de cegado de las parrillas de descarga, donde las bolas quedan incrustadas en las ranuras de la parrilla. Esto impide que el mineral con el tamaño adecuado sea descargado normalmente. Esta condición se refleja en una disminución de la capacidad de tratamiento del molino debido al aumento del tiempo de retención del mineral en su interior, lo que se traduce en importantes pérdidas de producción.
El atascamiento de la parrilla es un desafío persistente y disruptivo en la operación de los molinos SAG, a menudo surgiendo sin previo aviso y obligando a los operadores a reaccionar. Aunque se presenta como un bloqueo físico en la parrilla, sus causas se encuentran en factores como las características del mineral, el estado de la carga y la estrategia operativa. La complejidad radica en que el atascamiento no surge de una sola variable, sino de la interacción entre la distribución del tamaño de la alimentación, la competencia, la carga del molino y las condiciones de descarga.
Monitoreo en Tiempo Real: Una Solución Innovadora
Ante estos desafíos, la capacidad de monitorear en tiempo real el estado de las parrillas es crucial. Han existido varios intentos en el estado del arte por monitorear durante la operación del molino, pero ninguno aborda completamente la detección del espesor de los nervios de las parrillas.
El Sistema de Monitoreo Propuesto
Una invención se centra en un sistema de monitoreo en tiempo real del desgaste del espesor de los nervios de una parrilla de un molino SAG, la detección de impactos no deseados y la obstrucción de sus ranuras mientras el molino está en funcionamiento. La parrilla, con una superficie de cribado y un levantador central, presenta una superficie exterior no expuesta a golpes, con un canal central para los elementos de soporte y pernos de sujeción.
El principio fundamental de este sistema se basa en la detección y el análisis de la frecuencia de vibración natural de los nervios de la parrilla y su relación con el espesor de los nervios y la rigidez generada por la obstrucción de los slots con los medios de molienda. Un nervio, si es golpeado por una bola de acero, vibra con su frecuencia natural, y si su espesor cambia, esta frecuencia también lo hará.
El sistema está conformado básicamente por:
- Un sensor de vibración (acelerómetro), diseñado para medir la aceleración y el movimiento de efecto, capaz de soportar altos impactos. Los acelerómetros son ideales para medir vibraciones en objetos a los que están adheridos, proporcionando resultados precisos sobre la intensidad y frecuencia de vibración.
- Un módulo de transmisión de datos de forma inalámbrica.
- Un módulo de recepción de esta señal.
Ensayos realizados han demostrado que existe una relación entre la vibración y el desgaste de los nervios, permitiendo determinar el segundo a partir del primero. Este sistema también permite detectar condiciones de golpe directo de bolas sobre las parrillas, lo que facilita tomar acciones para eliminar o minimizar esta condición y prevenir la fractura de las parrillas.
Limitaciones del Arte Previo
Documentos como el US 5,698,797 (Fontanille et al.) describen sistemas para monitorear molinos de bolas, detectando cantidad de bolas, masa de carbón o desgaste de la envoltura mediante ondas electromagnéticas o fotones gamma. Otros sistemas utilizan sensores de sonido para analizar el ruido generado por la planta moledora mediante la transformación rápida de Fourier para optimizar el rendimiento. Sin embargo, estos métodos no enseñan cómo detectar el espesor de los nervios de las parrillas de descarga de un molino SAG, ni cómo instalar los sensores en su interior, lo que resalta la novedad y utilidad del sistema propuesto.
La Investigación sobre el Atascamiento de Parrilla (Grate Pegging)
El atascamiento de parrilla es un problema común que a menudo se gestiona de forma reactiva. Sin embargo, la investigación moderna busca anticiparse a este fenómeno.
Análisis Basado en Datos y Aprendizaje Automático
Un estudio reciente de Molycop, presentado por la Dra. Yufan Mu, ha analizado datos operativos de molinos SAG industriales a gran escala durante múltiples campañas de revestimiento. En lugar de enfocarse en eventos aislados, se buscaron patrones operativos recurrentes mediante técnicas de aprendizaje automático. Esto permitió identificar combinaciones de características del mineral y estados operativos que consistentemente precedían a eventos de atascamiento. El objetivo de esta investigación es pasar del diagnóstico basado en síntomas a una comprensión más predictiva del comportamiento del molino.
El Índice de Fijación de Parrilla Modificado (mGPI)
Un resultado clave de este trabajo es el Índice de Fijación de Parrilla Modificado (mGPI). Este índice integra variables operativas críticas y características de la alimentación en un único indicador de rendimiento. A diferencia de basarse en señales indirectas como la inestabilidad de la potencia, el mGPI proporciona una indicación más clara del riesgo de atascamiento casi en tiempo real. En la práctica, esto significa que los operadores y metalúrgicos pueden interpretar el estado del molino con antelación e intervenir antes de que la situación se agrave y provoque una inestabilidad grave o una pérdida de producción.
Palancas para Reducir el Riesgo de Atascamiento
La investigación subraya que la alineación es clave: las características del mineral, el estado de la carga y la estrategia operativa deben considerarse en conjunto. Por ejemplo, ciertos tipos de mineral pueden requerir un control más estricto del volumen de carga o del área abierta de la parrilla para mantener una descarga estable. El estudio refuerza la idea de que no existe una configuración universal para los molinos SAG; el rendimiento sostenible se logra al comprender cómo responde el mineral específico en diferentes condiciones operativas y realizar ajustes proactivos.
Cambio de Parrillas y Liner al SAG
Parámetros Operacionales y su Influencia
El rendimiento de un molino SAG está intrínsecamente ligado a varios parámetros operacionales. Las de tamaño crítico, por ejemplo, son rotas con mayor facilidad por las bolas de acero. A nivel operacional, la velocidad creciente del molino favorece la rotura por impacto, lo que contribuye a mayores rendimientos. Sin embargo, esto también puede generar oscilaciones en su comportamiento que requieren tiempo para decaer. En consecuencia, el control de variables como los niveles de llenado, el porcentaje de bolas y la dureza del mineral es muy importante para minimizar la energía específica consumida y optimizar el rendimiento.
Diseño y Mantenimiento de las Parrillas de Descarga
Los proveedores especializados como ME Elecmetal ofrecen una amplia variedad de opciones de perfiles (bidireccional, unidireccional, cuerda doble, cuerda simple) para asegurar que sus revestimientos garanticen un rendimiento óptimo. Estos revestimientos se adaptan a las necesidades del cliente y cumplen con estrictos estándares de fabricación. Su instalación es realizada por empresas especializadas en molinos SAG, MOBO y MOBA, quienes también realizan un seguimiento periódico para verificar el desgaste y asegurar que las proyecciones se ajusten a los planes de los clientes.
