Los ritmos del mundo actual exigen una mayor eficiencia en los tiempos y las calidades de la industria de la construcción. En este contexto, los paneles sándwich se presentan como una solución constructiva avanzada y versátil.
La Evolución de la Construcción Moderna con Paneles Sándwich
Los paneles sándwich son un material de construcción modular diseñado para revestir edificios y estructuras. Se componen de dos capas que forman la estructura exterior, asegurando la forma, la resistencia a la intemperie y la rigidez. Su funcionalidad estructural es similar a la de una viga en I, donde dos láminas frontales resisten principalmente las cargas de flexión en el plano y lateral, mientras que el material del núcleo resiste principalmente las cargas de corte. La idea fundamental es utilizar una capa ligera y gruesa para el núcleo, y capas fuertes pero delgadas para las láminas frontales.
Ventajas Clave del Panel Sándwich
Una de las ventajas clave del uso de paneles sándwich, especialmente los de poliuretano, frente a los sistemas constructivos tradicionales, es que únicamente necesitan fijaciones sencillas. Al estar prefabricados, ayudan a reducir los desperdicios en la obra y garantizan la calidad de la instalación. Esto permite acortar sensiblemente la duración de los proyectos. Su ligereza facilita el trabajo con los paneles, ya que la baja densidad del poliuretano proporciona pesos muy reducidos, oscilando entre 9 y 20 kg/m² (en función del espesor, la densidad y el grosor de las capas de cobertura). Además, el hecho de que el panel sándwich de poliuretano sea autoportante, permite en muchas ocasiones prescindir del uso de estructuras adicionales para su transporte y soporte. Gracias al alto grado de prefabricación industrial, es posible construir un compartimiento cerrado y tenerlo preparado para el uso público en muy poco tiempo. La disponibilidad de paneles sándwich de poliuretano cada vez más largos agiliza aún más el proceso de construcción. Una característica importante de estos paneles es su excelente aislamiento; el núcleo de las placas les confiere una baja conductividad térmica, lo que se traduce en un mejor aislamiento. Se fabrican e instalan muy rápidamente, atornillándose a la estructura con tornillos vistos u ocultos, según el acabado. Su versatilidad se refleja en la amplia variedad de formas y acabados disponibles en el mercado, adaptándose a diferentes tipos de edificios. El ancho de la placa aislante suele ser de 1.000 mm, y en algunos modelos de 1.150 mm. La longitud puede ajustarse a las necesidades de cada proyecto, con dimensiones normales entre 3 y 6 metros, y en algunos casos hasta 16 metros.
Características Estructurales y Versatilidad
La resistencia y ligereza de la tecnología de paneles sándwich la hacen popular y generalizada. Su versatilidad implica que tienen muchas aplicaciones y se presentan en diversas formas: los materiales del núcleo y la piel pueden variar ampliamente, y el núcleo puede ser un panal o un relleno sólido. Estos elementos aislantes son útiles, sobre todo, en cubiertas y fachadas de naves industriales que operan a baja temperatura. Por su ligereza, son ideales para renovar cerramientos. El panel sándwich de fachada se ha mejorado para ejecutar cerramientos en viviendas, escuelas, hospitales, centros industriales o centros comerciales. Las ventajas que ofrecen estos paneles de fachada dependen en gran medida del método de unión entre paneles. También se pueden colocar en cámaras frigoríficas o congeladores donde se requiera aislamiento, ofreciendo un excelente aislamiento con el menor espesor. Su excelente capacidad aislante y propiedades mecánicas los convierten en un aliado perfecto para la edificación industrial. Synthesia Technology, por ejemplo, ofrece polioles poliéster y sistemas basados en PET reciclado para la fabricación de paneles sándwich con núcleo aislante y tecnología PIR desde 2003.
Paneles Sándwich en la Reconstrucción de Constitución
La ciudad costera de Constitución fue una de las más devastadas por el terremoto y tsunami de 2010, alcanzando un 80% de destrucción.
El Desafío Post-Terremoto en Constitución (2010)
Ante esta situación crítica, LAND Arquitectos, en colaboración con empresas del sector privado y ONG locales, trabajó no solo en la reconstrucción de infraestructuras, sino también en su transformación. Un proyecto clave fue el levantamiento de un colegio, que se convirtió en un espacio abierto y remozado. La reconstrucción optó por un sistema prefabricado utilizando infraestructura de panel sándwich, asimilando estructuras de galpón que permiten grandes luces y ayudan a liberar espacios interiores de pilares adicionales.

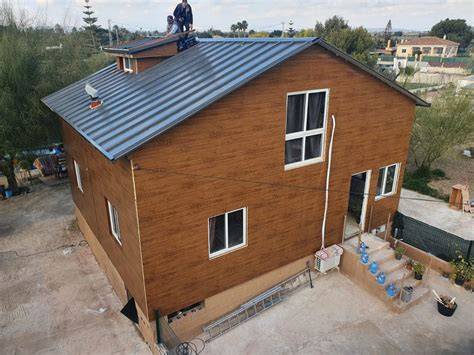

La Elección del Panel Sándwich de Acabado Madera
La decisión de utilizar paneles sándwich con acabado de madera en la reconstrucción de Constitución se fundamentó en varias razones. Primero, la necesidad de acortar los tiempos de reconstrucción mediante sistemas prefabricados de bajo costo. Segundo, la disminución de la mano de obra en el período post-terremoto. Y, fundamentalmente, la elección de un sistema lo más liviano posible debido al estado crítico del suelo. La importancia del entorno educativo en el rendimiento, productividad, bienestar, imaginación y aprendizaje, tal como lo indican estudios como "Schule ohne Stress" de Austria (2010) y las investigaciones del 21st Century School Fund en Estados Unidos, también influyó en la búsqueda de materiales que contribuyeran a crear espacios óptimos.
Experiencias en Otros Proyectos Educativos Chilenos
Considerando estos beneficios, otros establecimientos nacionales han utilizado acabados en madera para sus instalaciones. Por ejemplo, en Maipú, un establecimiento educativo de gran envergadura utilizó madera laminada en su estructura y láminas metálicas sándwich de largo total en las cubiertas de su casino, un elemento emblemático de su renovación. Tras los fatídicos incendios de 2017, el pueblo maulino de Santa Olga, también en Chile, vio la entrega de un complejo educacional reconstruido por la Fundación Levantemos Chile, donde la madera, en una superficie de 762 m², fue el material principal, buscando una síntesis de ruralidad y sencillez con madera de pino radiata y elementos de madera laminada. Otro caso es el del Liceo Mariano Latorre en Curanilahue, que, aunque no se especifica el uso de paneles sándwich, resalta la importancia de la construcción con técnica y materialidad local, y sistemas modulares.

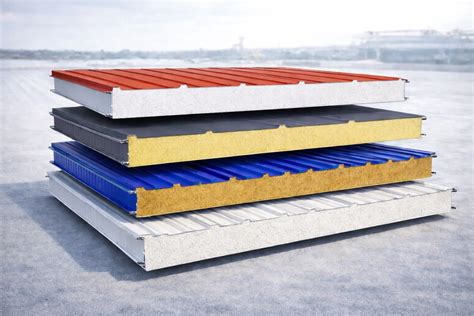

Componentes y Tipos de Paneles Sándwich
Los paneles sándwich están compuestos por dos placas de acero y un núcleo aislante cuyo grosor puede variar, adaptándose a cada situación y requisito. El corazón de estos paneles puede estar conformado por diversos materiales, siendo los más utilizados y eficientes el poliuretano, la lana de roca y el poliestireno.

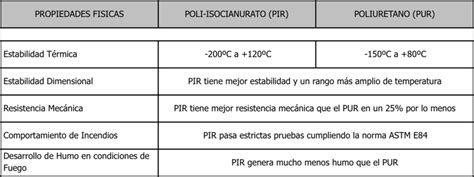

El Núcleo Aislante: Poliuretano (PUR) y Poli-isocianurato (PIR)
El poliuretano es un polímero que se utiliza en aislamientos térmicos en forma de espuma PUR. En los paneles sándwich, se emplea específicamente el poliuretano termoestable con una densidad de 40 kg/m³, debido a su bajo coeficiente de conductividad térmica, su excelente capacidad de aislamiento térmico y acústico, y su estabilidad frente a altas temperaturas. Una densidad menor reduciría la rigidez, y una mayor afectaría negativamente su capacidad de aislamiento. El poli-isocianurato (PIR) es una variante del poliuretano con características similares, pero se distingue por su mejorada capacidad de reacción al fuego gracias a aditivos autoextinguibles. Aunque su costo es ligeramente superior, en casos de grandes volúmenes de producción, también se utiliza.
Estos materiales se emplean en paneles como la Teja Panel Sándwich, el Panel de Techo (Tapajuntas, Tres Grecas y Cinco Grecas) y el Panel Muro (Tornillería Vista, Tornillería Oculta y Arquitectónico). En el caso de Techos para Granjas y Paneles de Revestimiento o Falso Techo, se utiliza espuma de poliuretano (PUR). Los agropaneles para cubiertas de granjas, por ejemplo, tienen un núcleo de poliuretano y una cara interior de poliéster reforzado con fibra de vidrio para resistir ambientes corrosivos. Los paneles de revestimiento, por su parte, reemplazan la chapa exterior por una lámina de aluminio, mejorando el aislamiento pero requiriendo un perfil en H de PVC para soporte estructural.
Lana de Roca: Aislamiento Acústico y Protección Contra Incendios
La Lana de Roca es una fibra natural que se utiliza tanto para el aislamiento acústico como para la protección contra incendios. Su capacidad de aislamiento térmico se basa en una estructura de fibras que retiene aire seco, actuando como barrera contra la transferencia de calor. Además, posee propiedades fonoabsorbentes que frenan las ondas sonoras. La densidad de la lana de roca puede variar de 100 kg/m³ a 175 kg/m³. Es prácticamente incombustible, manteniendo su estabilidad en altas temperaturas por períodos prolongados. Es una opción adecuada para muros y techos, especialmente en áreas propensas a incendios o con riesgo de combustión, así como para insonorizar espacios ruidosos. Su resistencia al fuego varía según el grosor: un grosor mínimo de 50mm puede resistir hasta 30 minutos, mientras que 100mm pueden resistir hasta 240 minutos, reduciendo el ruido hasta en 35 dB.
Poliestireno: Ligereza y Aislamiento en Paneles de Madera
El poliestireno es un plástico rígido de bajo costo utilizado como aislante térmico. Específicamente, el poliestireno extruido se emplea como núcleo aislante en paneles de madera, ya que la espuma de poliuretano PUR tiene una adherencia débil a la madera. Se utiliza este tipo de núcleo por su increíble ligereza, bajo costo y durabilidad. El núcleo de poliestireno se encuentra exclusivamente en el Panel SIP, destacándose por su aislamiento térmico, resistencia a filtraciones y humedad. Se usa como doble techo interior o recubrimiento, y como aislante térmico para cubiertas.
Guía para la Selección del Espesor del Panel Sándwich
La elección del grosor adecuado del panel sándwich es crucial y depende de las características y el propósito de cada proyecto. A continuación, se ofrece una guía orientativa.
Paneles Sándwich para Viviendas
En la construcción o reforma de una casa, el aislamiento térmico y el ahorro energético son primordiales, por lo que se recomienda un espesor considerable en techos y muros. Para techos, la Teja Panel Sándwich es popular por su estética y aislamiento, con un estándar de aislamiento de 55mm y acabados en blanco o imitación madera. Otro panel de techo solicitado es el Panel Sándwich Tapajuntas, disponible de 30mm a 100mm, siendo 60mm el grosor más común para viviendas.
En fachadas, la opción más económica es la Fachada Interior (tornillería vista) de hasta 50mm. El Panel de Fachada Exterior (Tornillería Oculta) y el Panel Arquitectónico, con hasta 100mm, ofrecen una estética superior, ideal para entornos residenciales. Para muros en casas, el espesor recomendado es de 60mm, aunque puede reducirse a 50mm dado que su exposición a factores climáticos es menor que la cubierta. El Panel Sándwich Madera de Friso Abeto, usado como revestimiento para techos o paredes, alcanza hasta 120mm de grosor, siendo 40mm y 80mm los más comunes, dependiendo de si se usarán capas adicionales de aislamiento. Este panel también se ha instalado en hoteles, restaurantes, centros comerciales, museos, y para rehabilitación de masías, entre otros.
Espesor para Edificios Auxiliares
Para cobertizos, casetas o trasteros en jardines, se puede optar por un espesor más bajo y económico, ya que no requieren un alto nivel de aislamiento al no ser espacios habitables. Para muros, el Panel Fachada Interior de tornillería vista de 30mm y el panel fachada de tornillería oculta de 35mm son interesantes. Para cubiertas, el Panel Tapajuntas o el de tres grecas, con un espesor mínimo de 30mm, ofrecen un excelente aislamiento y protección, siendo más económicos. El panel sándwich, en cualquiera de sus versiones, siempre ofrecerá un mayor nivel de aislamiento térmico que otras opciones del mercado gracias a su núcleo de poliuretano.
Consideraciones para Estacionamientos
En la construcción de estacionamientos con paneles sándwich, la prioridad es el ahorro económico más que el máximo aislamiento. Se busca un garaje seguro y estanco con paneles de menor espesor. Es posible usar el mismo panel de fachada tanto en el tejado como en las paredes si no se requieren cargas excesivamente altas. Es común combinar paneles de muro (tornillería vista u oculta) con paneles de techo (tapajuntas, tres o cinco grecas).
Paneles Teja y Tapajuntas para Porches
Para porches, el Panel Teja y el Panel Tapajuntas son muy solicitados. No se requiere un gran aislamiento, por lo que 50mm en el panel teja suelen ser suficientes. Se puede aumentar el grosor sin un cambio significativo en el precio o peso. Para el panel Tapajuntas, se puede optar por espesores a partir de 30mm. Ambos pueden tener un acabado interior de imitación madera, muy atractivo para porches residenciales.
Espesores en Galpones Industriales
La construcción de almacenes industriales ofrece una amplia variedad de opciones de paneles, dependiendo de la industria.
Galpones con Alto Aislamiento (Frigoríficos)
Para naves industriales destinadas a almacenar alimentos o mantener temperaturas controladas, el panel más adecuado es el Frigorífico, apto para cubierta y fachada. Los espesores dependen del presupuesto y la necesidad de refrigeración. Para temperaturas extremas, el máximo espesor de 200mm es ideal. Todos los espesores ofrecen un aislamiento térmico sobresaliente gracias a su sistema de unión que sella el aire y evita la pérdida de temperatura.
Galpones con Aislamiento Medio
Cuando una nave industrial no necesita mantener temperaturas muy exigentes, sino un espacio protegido, aislado y libre de humedad, se suelen instalar paneles de techo y muro con el espesor deseado. Estos son efectivos, de fácil y rápida instalación, y con un precio razonable. Para la cubierta, los paneles Tapajuntas son comunes.
Modelos de Paneles Sándwich para Techos
Existe una amplia gama de paneles sándwich para techos que se caracterizan por ofrecer un gran aislamiento térmico y acústico, con un acabado estético sencillo pero elegante, adecuados para el ámbito industrial y doméstico.
Resistencia y Adaptabilidad
Los paneles sándwich son referentes en el mercado, siendo soluciones muy utilizadas en construcciones industriales por su poder aislante y ligereza, facilitando el trabajo en todo tipo de proyectos. Las molduras para el panel sándwich de techo también mejoran la eficiencia energética, adaptándose a cualquier zona y ofreciendo confort y aislamiento. La excelente fijación a través de tornillos autotaladrantes permite reducir filtraciones y humedades en caso de lluvias, a menudo incorporando arandelas sellantes. Estos paneles garantizan la máxima protección ante agentes meteorológicos y posibles golpes o cargas constantes gracias a su destacable resistencia mecánica, siendo una elección perfecta para la construcción de cubiertas.
Cómo instalar PANEL SANDWICH para Cubiertas y Tejados | Cambiar Uralita por Chapa Sandwich | ROOFS
Variedad de Modelos y Espesores
Los paneles sándwich para techo se presentan en cuatro modelos diferentes: Teja Panel Sándwich, Panel Sándwich Tapajuntas, Panel Sándwich 3 Grecas y Panel Sándwich 5 Grecas. Los espesores van desde los 30 mm hasta los 120 mm de grosor de aislante de poliuretano, con un núcleo interior de densidad aproximada de 40kg/m³, superior a otros modelos del mercado. Estos paneles se adaptan a las necesidades y exigencias de los clientes, fabricando y distribuyendo material ajustado a todo tipo de presupuestos, ofreciendo la mayor durabilidad y protección en proyectos industriales o residenciales.
Paneles Compuestos de Aluminio (ACP): Una Variante de Panel Sándwich
Los paneles compuestos de aluminio (ACP), hechos de material compuesto de aluminio (ACM), son paneles planos que consisten en dos láminas delgadas de aluminio recubiertas unidas a un núcleo no metálico. Estos se consideran un ejemplo de compuesto estructurado en sándwich.
Estructura y Aplicaciones del ACP
El ACP se utiliza principalmente para revestimientos o particiones arquitectónicas externas e internas, falsos techos, señalización, revestimientos de máquinas, construcción de contenedores, entre otros usos. Sus aplicaciones no se limitan al revestimiento exterior de edificios, sino que también pueden usarse en cualquier forma de revestimiento, como paredes internas o falsos techos. El ACP se ha empleado como un material ligero pero muy resistente en la construcción, particularmente para estructuras transitorias como stands de ferias comerciales. Recientemente, también se ha adoptado como material de soporte para el montaje de fotografías de bellas artes, a menudo con un acabado acrílico. Estas estructuras hacen un uso óptimo del ACP debido a su costo, durabilidad y eficiencia. Su flexibilidad, bajo peso y fácil formación y procesamiento permiten un diseño innovador con mayor rigidez y durabilidad. El Epcot Center de Spaceship Earth es un ejemplo del uso de ACP en arquitectura.
Consideraciones de Seguridad y Resistencia al Fuego
Cuando el material del núcleo sea inflamable, se debe considerar su uso cuidadosamente. El núcleo estándar del ACP es de polietileno (PE) o poliuretano (PU). Estos materiales no poseen buenas propiedades de resistencia al fuego (FR) a menos que se traten especialmente, por lo que generalmente no son adecuados como material de construcción para viviendas; varias jurisdicciones han prohibido su uso por completo. Por ejemplo, Arconic, propietario de la marca Reynobond, advierte que la distancia del panel desde el suelo es un factor determinante de "qué materiales son más seguros de usar". Un folleto suyo ilustra que el producto de polietileno Reynobond es para hasta unos 10 metros; el producto ignífugo (con un núcleo mineral de aproximadamente 70%) para alturas de hasta 30 metros; y el producto europeo con clasificación A2 (con un núcleo mineral de aproximadamente 90%) para cualquier altura superior. Los materiales de revestimiento con un núcleo de polietileno (PE) altamente combustible fueron considerados la principal causa de la rápida propagación de las llamas en el incendio de la Torre Grenfell de 2017 en Londres. Este tipo de material también ha estado involucrado en incendios de edificios de gran altura en Melbourne, Francia, Emiratos Árabes Unidos, Corea del Sur y Estados Unidos. Los núcleos resistentes al fuego (designados como "FR") son una alternativa más segura, ya que tienen un máximo de 30% de contenido de polietileno y se autoextinguen en ausencia de calor o ventilación. Al igual que con cualquier producto de construcción, la idoneidad depende de muchos otros productos y métodos. En el caso del ACP, los códigos de construcción en EE. UU. tienen muchos requisitos relacionados con el ensamblaje de la pared según los materiales utilizados y el tipo de construcción. Cuando se siguen estos códigos, los productos con núcleos FR son seguros. Las láminas de aluminio pueden recubrirse con fluoruro de polivinilideno (PVDF), resinas de fluoropolímero (FEVE) o pintura de poliéster. El aluminio se puede pintar en cualquier color, y los ACP se fabrican en una amplia gama de colores metálicos y no metálicos, así como en patrones que imitan a otros materiales, como la madera o el mármol.
Historia y Fabricantes del ACP
La empresa 3A Composites (antes Alcan Composites & Alusuisse) inventó los compuestos de aluminio en 1964, en una invención conjunta con BASF, y la producción comercial de Alucobond comenzó en 1969. El producto fue patentado en 1971, patente que expiró en 1991. Después de la expiración, varias empresas iniciaron la producción comercial, como Reynobond (1991), Alpolic (Mitsubishi Chemicals, 1995) y etalbond (1995).
Especificaciones Técnicas y Certificaciones
Las técnicas de construcción de paneles sándwich han experimentado un desarrollo considerable en los últimos 40 años. Los paneles sándwich requieren la marca CE para ser vendidos en Europa. Tienen valores λ (conductividad térmica) desde 0,024 W/(m·K) para poliuretano hasta 0,05 W/(m·K) para lana mineral. El espacio entre los soportes puede ser de hasta 11 metros (para paredes), según el tipo de panel. Presentan diferentes comportamientos al fuego, resistencia y reacción, dependiendo de la espuma, el espesor del metal, el revestimiento, etc. Ha habido evidencia de que, cuando se utilizan paneles sándwich para revestir un edificio, pueden contribuir a la rápida propagación del fuego hacia el exterior. Como dijo un arquitecto, al elegir el material central para un panel sándwich, "solo uso los de lana mineral porque tu instinto te dice que no es correcto envolver un edificio en plástico". En 2000, Gordon Cooke, consultor líder en seguridad contra incendios, informó que "el uso de paneles sándwich con núcleo de espuma plástica... es difícil de justificar cuando se considera la seguridad humana". Todos los paneles sándwich para techo cuentan con los certificados de idoneidad de producto y los ensayos legalmente exigidos, que se entregan con cada compra como garantía de calidad.
