Paneles Sándwich Prefabricados de GRC: Innovación en la Construcción

Dentro de la industria de la construcción, el GRC (Glass Fiber Reinforced Concrete) se ha convertido en uno de los materiales más valorados, especialmente en la construcción de paneles de revestimiento de fachada. Este material robusto y ligero permite crear proyectos ambiciosos, siendo versátil en forma, color y textura.

¿Qué es el GRC (Glass Fiber Reinforced Concrete)?

El "Glass Fiber Reinforced Concrete" es el nombre técnico de los paneles GRC, considerados una de las grandes innovaciones dentro del segmento del prefabricado de hormigón. Es un material de construcción compuesto por un mortero de cemento reforzado con fibra de vidrio. El GRC está compuesto de fibras de vidrio de alta resistencia y resistentes a los álcalis incrustadas en una matriz de cemento y arena, así como agregados y fibras de refuerzo discretas. Las fibras actúan como el principal componente portador de carga, mientras que la matriz circundante las mantiene en posición y transfiere la carga entre las fibras. En concreto, el uso de fibras de vidrio otorgan al hormigón una mayor resistencia ante el posible agrietamiento por contracción plástica o por secado.

Propiedades y Ventajas del GRC

Las delgadas láminas de GRC, de alrededor de 1 cm de espesor, se caracterizan por su ligereza, su alta resistencia a flexión, tracción e impacto, impermeabilidad, resistencia a los agentes atmosféricos e incombustibilidad. Además, presenta una gran resistencia al desgaste. Es por esto que se describe al GRC como un material altamente resistente, versátil y vanguardista. Por su facilidad para adaptarse al relieve que se desee estampar en el molde, el GRC es capaz de reproducir cualquier tipo de textura superficial. Unido al empleo de colorantes en la mezcla, esto hace que las posibilidades de las placas de GRC sean casi ilimitadas en texturas, acabados y colores, tanto para elementos prefabricados o de interiorismo como para paneles de fachada.

El Concepto de Panel Sándwich

El panel sándwich se clasifica dentro de la construcción prefabricada, y más concretamente, en la construcción en 2D. Es un tipo de producto de construcción modular que se produce en taller y que puede ser de mayor o menor complejidad. Los paneles sándwich constan de dos capas que forman la estructura exterior y aseguran la forma, la resistencia a la intemperie y la rigidez, con un alma de aislamiento interno. Nacieron como un elemento de construcción rápida para ambientes industriales, pero actualmente pueden funcionar como cobertura completa de edificios residenciales, comerciales, o como revestimiento exterior y sectorización interior.

Ventajas Generales del Panel Sándwich

Gracias a sus excelentes prestaciones técnicas, estos paneles compuestos abren nuevas posibilidades en la construcción reduciendo considerablemente los costes relacionados con la instalación, montaje y mano de obra. Sus cualidades son:

• Excelente aislamiento térmico.
• Gran resistencia con bajo peso.
• Grosor variable.
• Sencilla y rápida instalación.
• Protección frente al agua, vapor y estanqueidad al aire.
• Resistencia a los agentes atmosféricos.
• Ahorro elevado gracias a su sistema de producción en masa.
• Larga vida útil con bajos costes de mantenimiento.

Un mismo panel se puede instalar en obra como muro, pared, forjado intermedio, forjado sanitario y cubierta plana o inclinada, aportando una solución integral. Se pueden añadir componentes adicionales como láminas anti-impacto, láminas impermeables, barreras de protección frente al radón o losas para suelo radiante.

Composición Básica de Paneles Sándwich

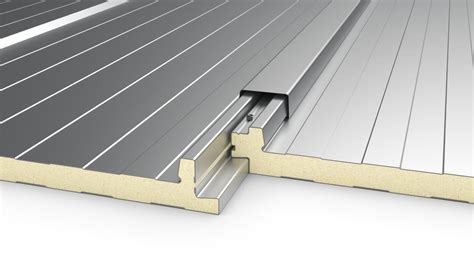

Los paneles más comunes se componen por una capa interior y otra exterior, de diferente espesor según el material que se utilice para su fabricación, y un alma de aislamiento térmico y acústico. El espesor total del panel sándwich suele variar generalmente, desde los 30 mm a los 100 mm. El aislamiento generalmente suele ser de poliuretano (PUR) o poliisocianurato (PIR). También se puede utilizar poliestireno expandido (EPS) o poliestireno extruido (XPS). Las chapas de acero prelacado, que pueden ser lisas, grecadas, nervadas o incluso perforadas, son una opción común para las capas exteriores.

Tipologías de Paneles GRC

Los paneles GRC, debido a la versatilidad del material, se presentan en diversas configuraciones para adaptarse a distintas necesidades constructivas. Las principales tipologías incluyen cáscara, Stud-Frame y el GRC sándwich, que combina las propiedades del GRC con un núcleo aislante.

Paneles GRC Tipo Cáscara

Los paneles de GRC tipo Cáscara son paneles prefabricados autoportantes formados por una cáscara de GRC con nervios metálicos. Este tipo de panel se utiliza en dimensiones más pequeñas que, por ejemplo, los paneles Stud-Frame, y por lo general, se emplean para crear paneles y elementos decorativos como cornisas, jambas o para cubrir pilares. La cáscara puede tener una superficie de hasta 6 m² (2 x 3 metros) y el espesor habitualmente es de 10 mm.

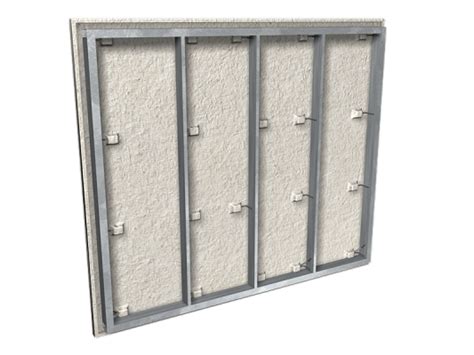

Paneles GRC Tipo Stud-Frame

En placas de revestimiento de fachada de gran tamaño, el sistema más extendido es el del tipo Stud-Frame. Este sistema está formado por una lámina de GRC unida a un bastidor de acero que hace de marco estructural. Los paneles, como los fabricados por Preinco, están formados por una lámina de entre 10 y 20 mm de espesor de GRC unida a un bastidor de perfiles tubulares de acero galvanizado. El sistema permite dimensiones de paneles de hasta 20 m² con un óptimo aprovechamiento de materiales. El aislamiento térmico puede colocarse entre los propios perfiles de la subestructura o proyectarse directamente por la cara posterior del panel. El peso del sistema oscila entre los 45 y 60 kg/m², aunque puede variar entre 30 y 45 kg/m² según el acabado superficial y las dimensiones del panel, sin superar los 6 m² de tamaño máximo en algunos casos. El espesor resultante de los paneles Stud Frame es de entre 8 y 14 cm, y la superficie máxima recomendada es de unos 22 - 25 m² (una altura de 3,15 m por un ancho de entre 6,5 y 8 m).

Paneles GRC Sándwich

El panel sándwich de hormigón, también conocido como panel GRC Sándwich, es utilizado mayoritariamente como panel de fachada, aunque también puede utilizarse como pared divisoria. Estos paneles están compuestos por 2 láminas de GRC de 10 mm de espesor cada una y un núcleo de aislamiento térmico. El panel GRC combina dos hojas de hormigón armado y un aislamiento interno, generalmente EPS, XPS o lana mineral. Las láminas de GRC están unidas perimetralmente conformando un paralelepípedo muy resistente. Para mayor rigidez, también pueden llevar nervios interiores. La cara exterior se fabrica para ser vista de alta calidad con diferentes acabados superficiales. Un ejemplo son los paneles GRC sándwich de 10 cm de espesor que se utilizaron en el Edificio de viviendas VPO 'Arcosur' en Zaragoza.

Proceso de Fabricación e Instalación

El proceso de fabricación del GRC se realiza normalmente en secciones delgadas, proyectando a máquina la mezcla de cemento enriquecida con fibras de vidrio dispersas por la mezcla. La proyección del hormigón sobre el encofrado se realiza con pistola, en dos capas y en direcciones opuestas, y se compacta posteriormente con rodillos y llana para eliminar las posibles burbujas de aire. Con la masa aún fresca se monta el bastidor estructural, cuyas patillas metálicas se unen al panel con macizos de masa de GRC. La fabricación de los paneles se realiza por proyecciones de capas sucesivas sobre los embebidos especiales colocados sobre la base del molde. El proceso de fabricación se desarrolla en un ambiente de seguridad para los trabajadores y de control del producto, tanto a nivel cualitativo como de tiempo de ejecución.

Instalación en Obra

Una vez finalizado el proceso de fabricación, el panel sándwich se traslada a la obra listo para su colocación en su lugar correspondiente, tanto en posición vertical como horizontal. El tipo de unión responde a la categoría de construcción en seco. Los paneles se anclan a la estructura del edificio mediante fijaciones metálicas de acero galvanizado que transmiten las cargas de la fachada a la estructura. Debido a la alta rigidez que el cemento confiere a las placas de GRC, los elementos de fijación de los paneles a la estructura principal del edificio deben incorporar anclajes elásticos con capacidad de absorber los movimientos de la estructura, sin transmitirlos a las placas. Para el montaje, los paneles se atornillan a la estructura y, según el acabado, puede ser con tornillos vistos u ocultos. Una de las principales ventajas del GRC es la facilidad de transporte de los paneles a obra debido a su ligereza.

Versatilidad Estética y Acabados del GRC

La capacidad del GRC para reproducir cualquier textura superficial, unida al empleo de colorantes, permite posibilidades casi ilimitadas en texturas, acabados y colores. Los moldes o matrices con relieve para el encofrado, aplicables al hormigón ejecutado in situ o a la prefabricación de elementos, han revolucionado las posibilidades estéticas del hormigón visto. Estos moldes suelen ser láminas de poliuretano elastómero. También es posible grabar la superficie del hormigón aplicando una lámina con un retardante de fraguado que, al ser retirada, arrastra la capa superficial y deja el árido visto, en contraste con el acabado liso. Otra tecnología permite, mediante el fotograbado, estampar imágenes fotográficas en el hormigón con un tramado en relieve.

GlassyDur ofrece un amplio catálogo de placas y paneles de GRC, destacando la excelente calidad y nivel de reproducción de texturas naturales. Ejemplos incluyen recreaciones de muros y paredes de piedra, así como la Placa Madera, la Placa Rocalla y el acabado Acero Cortén, que reproduce a la perfección el acero oxidado.

Aplicaciones Destacadas de Paneles GRC en Proyectos

El GRC tiene infinidad de aplicaciones en la arquitectura e ingeniería, especialmente en fachadas y revestimientos. Se ha utilizado en el Refugio alpino en el Monte Skuta (Eslovenia) con paneles Öko Skin de Rieder, y los paneles Concrete Skin en la vivienda unifamiliar de Kessler Architektur en Maishofen. También en proyectos Stud-Frame como la Sede del Colegio de Farmacéuticos de Valencia, Instalaciones Deportivas en la Isla de la Cartuja, y el CAP Llinars del Vallés. El panel sándwich de fachadas se ha mejorado para ejecutar cerramientos en viviendas, escuelas, hospitales, centros industriales o centros comerciales.

El GRC también se aplica a la construcción de piezas singulares de mobiliario urbano y todo tipo de elementos ornamentales de arquitectura, decoración e interiorismo, debido al reducido espesor y peso de las piezas, su durabilidad, resistencia a la humedad y las heladas, y sobre todo, la gran calidad y variedad de la textura de acabado superficial.

Ventajas y Limitaciones de los Paneles Sándwich (Incluyendo GRC)

La construcción contemporánea presta cada vez más atención a la eficiencia energética, un objetivo que recae en buena parte sobre los materiales empleados. Los paneles sándwich, incluyendo los de GRC, ofrecen un gran valor añadido en este escenario.

Ventajas Clave

• Resistencia y ligereza: Elevada resistencia con bajo peso, lo que facilita el transporte y la instalación.
• Aislamiento térmico y acústico: Excelente aislamiento térmico durante largos periodos de tiempo, y ambientes más silenciosos y confortables.
• Protección contra agentes atmosféricos y corrosión: Resistencia óptima a todo tipo de inclemencias meteorológicas y agresividad de ambientes corrosivos.
• Rapidez y facilidad de instalación/montaje: Montaje sencillo que permite construir estructuras con rapidez, reduciendo el riesgo a retrasos o imprevistos.
• Ahorro energético y reducción de residuos: Contribuyen a la eficiencia energética, ahorran agua y energía en su construcción en seco, y generan menos residuos.
• Larga vida útil y bajo mantenimiento: Ofrecen una vida útil prolongada con costes de mantenimiento reducidos.

Limitaciones a Considerar

• Vulnerabilidad al fuego: En paneles con núcleo de espuma rígida, existe vulnerabilidad ante el fuego, aunque los paneles de lana de roca suplen esta deficiencia.
• Posibilidad de deformación: Ante exposición constante de fuerte calor o sobrecargas, existe la posibilidad de deformación de una de las caras.
• Baja capacidad térmica: El aislamiento acústico del panel sándwich estándar no es comparable a materiales de construcción más pesados; para ello existen paneles acústicos optimizados.

Tipos Específicos de Paneles Sándwich

Además de los paneles GRC, el mercado ofrece una amplia variedad de paneles sándwich adaptados a diversas funciones.

Panel Sándwich de Fachada

Este tipo de panel se fabrica para su instalación como muro de fachada. Se puede dejar visto o bien complementar con otros acabados. En fachadas ventiladas ligeras, el panel sándwich puede utilizarse integrado como elemento soporte del acabado exterior. En su cara interior se puede complementar con un trasdosado. Los paneles sándwich de fachadas se han mejorado para ejecutar cerramientos en viviendas, escuelas, hospitales, centros industriales o centros comerciales.

Panel Sándwich de Cubierta

El panel sándwich de cubierta ha sido ampliamente utilizado en la construcción de cubiertas de naves industriales. Debido a su alto poder de aislamiento térmico y acústico y su ligereza, se puede emplear en la construcción de edificios de todo uso, incluso residenciales. Requiere de una estructura auxiliar a la que fijar los paneles. El espesor del panel sándwich cubierta puede variar desde los 30 mm hasta los 120 mm. La capa exterior de acero es la que adopta la forma curva de la teja.

• Panel Sándwich Teja: Se compone generalmente de dos capas de acero prelacado, una exterior y otra interior, de entre 1 y 0,5 mm de espesor, y un alma de aislamiento térmico. Tiene aplicación tanto en obra nueva como en rehabilitación de tejados.

Panel Sándwich de Muro (Partición Interior)

Este panel se utiliza como partición interior o pared divisoria, ofreciendo versatilidad en proyectos que requieren sectorizar. Puede instalarse como revestimiento o falso techo, aportando aislamiento térmico y acústico, además de estética. El Panel Muro o Tornillería Vista se utiliza para sectorización y cerramiento de oficinas o locales que requieren un montaje rápido y económico.

Panel Sándwich de Lana de Roca (Ignífugo)

Este panel está pensado para aportar resistencia al fuego en caso de incendio. La lana de roca se clasifica como A1 de reacción al fuego, sin necesidad de ser ensayada, según el RD 842/2013. Este tipo de panel se fabrica para su instalación como cubierta, fachada o muro de sectorización de incendios. Además, la lana mineral es un excelente aislamiento acústico, ideal para proyectos que exigen elevadas prestaciones de absorción acústica, como discotecas, auditorios o polideportivos.

Panel Sándwich de Refrigeración

Diseñado con grosores más elevados para soportar temperaturas negativas en cámaras de refrigeración, congelación o cuartos fríos. Se fabrican paneles de hasta 200 mm de grosor que soportan temperaturas de hasta -30ºC. El sistema de unión se realiza mediante machihembrado reforzado con junta EDPM y doble tetón para garantizar un aislamiento extremo.

Panel Sándwich de Madera

Este tipo de paneles combinan tableros de madera (aglomerada, OSB, CLT) que pueden ser hidrófugos, y un núcleo de aislamiento (PUR, EPS, lana de roca, corcho natural). El panel interior puede ser de madera, yeso o cemento, reforzadas o no con fibras.

Requisitos de Calidad y Normativa

Para que se cumplan todas las especificaciones de los paneles sándwich, es fundamental trabajar con materiales de primera calidad que cumplan con los requisitos indispensables de fabricación. Un precio excesivamente bajo puede indicar que se trata de paneles de segunda mano, que suponen un grave riesgo como desprendimiento de la chapa respecto a la espuma, toxicidad de la espuma interior o malformaciones en el panel.

Los paneles sándwich deben cumplir con las siguientes prestaciones:

• Seguridad: Estabilidad bajo tensiones y buena resistencia al fuego.
• Aislamiento: Resistencia a filtraciones de agua, nieve, aire y polvo, suficiente aislamiento térmico, protección contra la condensación de humedad y aislamiento acústico óptimo.
• Duración: Resistencia a largo plazo a agentes atmosféricos y corrosivos, y a la degradación del material aislante.
• Estética: Tolerancias geométricas y variaciones de color controladas.
• Construcción: Sección transversal apropiada, juntas de unión optimizadas y conexiones seguras a la estructura.

La mayoría de estos paneles cuentan con certificaciones y documentación de apoyo para la justificación de sus prestaciones y el cumplimiento de la normativa en proyecto, garantizando así la mejor calidad y protección.
