El Panel Sándwich SIP: Construcción Modular Eficiente y Aislada

Los paneles sándwich son un material de construcción modular diseñado para revestir edificios y estructuras. Estos paneles constan de dos capas que forman la estructura exterior, asegurando la forma, la resistencia a la intemperie y la rigidez. Un panel sándwich, también conocido como panel aislante, es una placa prefabricada compuesta por tres capas: una chapa metálica exterior (de acero galvanizado, prepintado o aluminizado), un núcleo de material aislante (como poliuretano expandido (PUR), poliisocianurato (PIR), poliestireno (EPS) o lana de roca) y una chapa o foil de polipropileno interior.

Este diseño tipo “sándwich” le da su nombre y hace posible una estructura resistente, liviana y con excelente aislamiento térmico o acústico, dependiendo del tipo de núcleo. Se utiliza principalmente para construir techos, paredes y cerramientos en viviendas particulares, cocheras, quinchos, galpones, depósitos, locales comerciales, ampliaciones rápidas, construcciones en seco, cámaras frigoríficas o espacios con control térmico. El panel sándwich se destaca por su montaje fácil, ahorro de costos y tiempo, y alta eficiencia térmica.

¿Qué es un Panel SIP (Structural Insulated Panel)?

El Panel SIP (del inglés Structural Insulated Panel o Panel Estructural Aislado) es un sistema constructivo innovador que combina estructura y aislación en un solo elemento. Los paneles SIP son elementos autoportantes compuestos por un núcleo de espuma rígida ubicado entre dos revestimientos estructurales, habitualmente tableros OSB. Se compone de tres capas: dos placas de OSB (tablero de virutas orientadas) de alta resistencia en los extremos y un núcleo de poliestireno expandido de alta densidad en el centro. Por ejemplo, algunos Paneles SIP se componen de dos placas de OSB APA PROTEC (estructural, antitermita y antimicrobiano), más un núcleo de poliestireno de alta densidad (EPS).

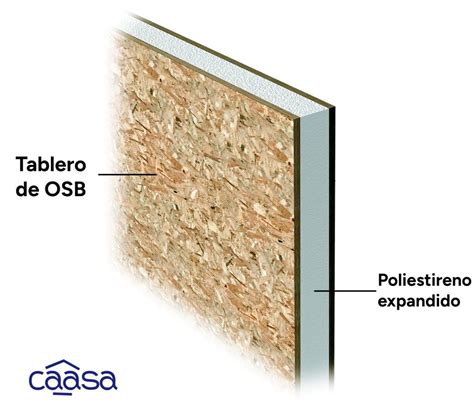

Composición Estándar del Panel SIP

• Placas de OSB Exterior e Interior: Las dos caras del panel están fabricadas con OSB (Oriented Strand Board), un tablero de virutas de madera orientadas que ofrece alta resistencia estructural.
• Núcleo Aislante: El corazón del panel es un aislante de poliestireno expandido de alta densidad (EPS HD) que proporciona excelente capacidad térmica y acústica. Su principal función es ofrecer una excelente aislación térmica combinada con un acabado interior elegante.

La lámina exterior tiene la función de proteger contra impactos, humedad y filtraciones térmicas, y comúnmente está hecha de aglomerado hidrófugo de 16 o 19 mm de espesor, lo que protege el Panel Sándwich sin necesidad de tratamientos adicionales. En cuanto al acabado interior, se puede elegir entre tablero de madera natural, placa de yeso, tarima natural, u otros productos, sin necesidad de invertir en materiales adicionales. También existen otros tipos de núcleos, como Lana de Roca y Corcho Natural, diseñados especialmente para viviendas ecológicas.

Ventajas Clave del Sistema Panel SIP

El sistema de construcción con paneles SIP ofrece múltiples beneficios que lo posicionan como una solución moderna y eficiente.

1. Aislamiento Térmico Eficiente y Ahorro Energético

• Una de las características más importantes de los paneles sándwich, especialmente los de poliuretano, es su excelente aislamiento.
• El núcleo de las placas le confiere una baja conductividad térmica, lo que se traduce en un mejor aislamiento.
• Los paneles sándwich ofrecen un aislamiento superior con el menor espesor.
• La aislación térmica integrada reduce el consumo energético hasta en un 50% comparado con la construcción tradicional.
• El núcleo aislante reduce la transferencia de calor y frío, manteniendo la temperatura interior estable, lo que mejora el confort térmico en el hogar y reduce el consumo de energía.
• Los muros de Paneles SIP no ceden ni se desarrollan vacíos.
• Su excelente capacidad aislante y propiedades mecánicas los convierte en el aliado perfecto para la edificación industrial.
• Estos paneles mejoran la eficiencia energética del hogar, lo que se traduce en un ahorro en el consumo de energía.

2. Rapidez de Construcción y Montaje Simplificado

• Los paneles sándwich se fabrican e instalan muy rápidamente.
• Los paneles se fabrican en taller bajo condiciones controladas y se ensamblan rápidamente en terreno, lo que reduce el tiempo de montaje hasta en un 60% respecto a otros métodos constructivos.
• Su sistema modular, autoportante y prefabricado, permite un montaje limpio, sin escombros ni residuos de obra.
• A diferencia de una construcción tradicional con losa u hormigón, la instalación es mucho más rápida, ordenada y eficiente, resultando en menos tiempo y menor costo de mano de obra.
• Con el panel sándwich, la instalación se realiza de una sola vez, sin necesidad de colocar capas aislantes adicionales ni protecciones posteriores, acelerando la obra y reduciendo riesgos laborales y costos operativos.
• Los paneles se apoyan sobre estructuras metálicas o de madera y se fijan con tornillos autoperforantes. Su formato modular permite cubrir grandes superficies en poco tiempo y con poca cantidad de uniones.

3. Bajo Mantenimiento y Durabilidad

• El panel no necesita pintura frecuente ni tratamientos especiales, siendo resistente a la intemperie, a los rayos UV y a la humedad.
• Al ser productos industrializados que cumplen con normativas y controles de calidad, los paneles garantizan una mayor vida útil que otros métodos constructivos si están bien instalados.
• Debido a que están hechos de materiales resistentes que no requieren cuidados constantes, los costos de mantenimiento son muy bajos.

4. Versatilidad y Amplias Aplicaciones

• Los paneles SIP se pueden utilizar tanto para construir desde cero como para ampliar o reformar, funcionando para techos inclinados, cubiertas de poca pendiente, muros o divisiones internas.
• Son ideales para renovar cerramientos debido a su ligereza.
• Los paneles sándwich de fachadas se han mejorado para ejecutar cerramientos en viviendas, escuelas, hospitales, centros industriales o centros comerciales.
• Existen todo tipo de paneles dependiendo del edificio para el que estén diseñados, incluyendo su uso en cámaras frigoríficas o congeladores donde se requiera aislamiento.
• Estos elementos aislantes son útiles sobre todo en cubiertas y fachadas de naves industriales que procesan a baja temperatura.
• En proyectos de construcción modular, los paneles SIP se utilizan en el 100% de la estructura: piso, muro y cubierta, todo sobre un bastidor de madera impregnada. Además, la cubierta puede servir como base estructural para una segunda etapa o terraza.
• Los paneles tienen una amplia variedad estética, lo que permite que se adapten a las características y acabados de cualquier proyecto.

5. Construcción Ecológica y Confort Acústico

• Construir con SIP es construir ecológicamente al reducir considerablemente la cantidad de desperdicio de material en obra y en fábrica.
• Este material tiene una gran capacidad para absorber el sonido en comparación con otros materiales de construcción similares, contribuyendo a un mejor confort acústico.

Proceso de Instalación del Panel Sándwich SIP

La instalación del Panel Sándwich SIP es un proceso eficiente que garantiza un acabado impecable. Para el montaje, los paneles se atornillan a la estructura, y el tipo de tornillo puede ser visto u oculto según el acabado.

Al instalarse en la cubierta, se utiliza un doble enrejado para permitir una doble ventilación del techo, mejorando la circulación de aire y consiguiendo un mejor aislamiento, además de evitar la aparición de filtraciones. El panel se instala directamente en la estructura, que puede ser de madera o metal. Si la estructura es de madera, se recomienda que el anclaje penetre 50 mm.

Es recomendable instalar tejas o cualquier otra terminación exterior, como chapa o tégola, en la parte superior para obtener mejores resultados. Al impermeabilizar la cubierta sándwich por su cara exterior con tela asfáltica, se logra la máxima estanqueidad en el panel SIP. La impermeabilización adecuada del techo es crucial para evitar filtraciones de agua y proteger la estructura de la humedad y la corrosión, especialmente en zonas con precipitaciones abundantes y prolongadas.

Para garantizar un desempeño adecuado, es esencial verificar durante el ensamblaje que el panel sándwich SIP repose sobre tres soportes en cada plancha. Gracias a su excelente sistema de instalación con machihembrado, se pueden cubrir grandes extensiones de paneles sándwich en un tiempo récord, lo que disminuye el tiempo y los costos económicos. La unión entre una placa sándwich y otra es completamente eficiente gracias a este sistema, quedando atornillados a la estructura para asegurar en todo momento la estanqueidad y evitar la entrada de humedad, manteniendo también una temperatura estable en el interior de la habitación. Para asegurar la máxima protección, es recomendable instalar los techos de madera a junta corrida entre las filas, alternando las juntas para garantizar la idoneidad de la instalación.

Consejos para una Instalación Óptima

1. Sellado de Juntas con Cinta de Butilo

La cinta butílica es un adhesivo alternativo a la silicona tradicional, cuya duración es más corta. La cinta butílica, disponible en varios colores, tiene dos funciones importantes: cubrir la unión entre paneles donde no hay protección de remates y promover la impermeabilidad. Su principal ventaja es que, una vez instalada, se mantendrá en buen estado durante mucho tiempo sin perder sus propiedades técnicas.

2. Limpieza de las Zonas Atornilladas

Es recomendable limpiar las zonas de las cubiertas donde se han realizado cortes o taladros durante el atornillado entre paneles. Esto evita el deterioro en los puntos más frágiles del panel sándwich y la formación de burbujas al realizar la impermeabilización de la cara exterior, eliminando posibles restos.

3. Embalaje y Protección

Todos los paneles sándwich se envían protegidos y envueltos en plástico para ayudar a su correcta conservación y evitar posibles daños durante su manipulación y descarga.

Accesorios Comunes para la Instalación

• Placa Bajo Teja: Chapa ondulada que se instala sobre el Panel Sándwich SIP. Se recomienda para colocar encima otros materiales de cubierta principal, como tejas. Favorece la ventilación, protección, aislamiento y estanqueidad en la cubierta de madera.
• Tela Asfáltica: Auto-protección para proyectos con Panel Sándwich SIP. Resiste en la parte superior de los techos a la intemperie, actuando como barrera contra filtraciones y goteras.
• Tornillo para Madera: Tornillo diseñado especialmente para instalar los paneles en vigas de madera de forma óptima, comúnmente conocidos como "tirafondos", disponibles en distintos tipos de cabeza (Avellanada, Redonda, Alomada, De gota de sebo y Hexagonal).

Materiales y Acabados Personalizados del Panel SIP

Los paneles SIP ofrecen una amplia variedad de acabados que se adaptan a diversos proyectos, manteniendo siempre una calidad excepcional y magníficas propiedades.

Friso de Abeto

• Cara Interior: Friso Abeto Natural (con o sin barnizar)
• Cara Exterior: Aglomerado Hidrófugo
• Aislante Interior: Poliestireno Extruido

Este panel contiene madera de pino radiata auténtica, entregando una sensación acogedora en los espacios. Está certificado y recomendado para uso en bodegas y alimentación.

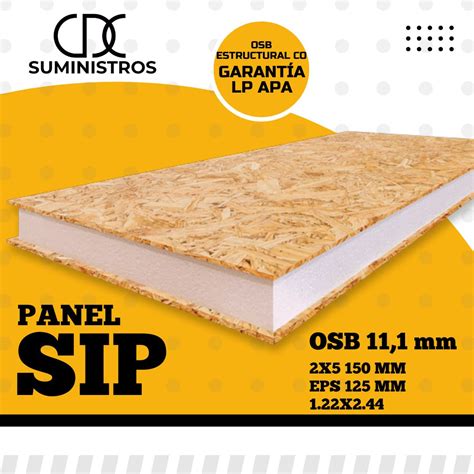

OSB SIP

• Cara Interior: Virutas prensadas de OSB Decorado
• Cara Exterior: Aglomerado Hidrófugo
• Aislante Interior: Poliestireno Extruido/Expandido o Lana de Roca

Este panel cuenta con un buen aislamiento y es ideal para ambientes con alta humedad. Su capacidad para resistir la deformación en ambientes húmedos lo convierte en una opción común para pisos, paredes y techos. La madera utilizada para el tablero OSB es principalmente de pino y abeto. Es un producto fácil de cortar y no presenta grietas, además de ser una opción preferida para construcciones sustentables por ser fácilmente reciclable al no contener aditivos o resinas difíciles de asimilar por el medio ambiente.

Herakustik Hidrófugo

• Cara Interior: Herakustik
• Cara Exterior: Aglomerado Hidrófugo
• Aislante Interior: Poliestireno Extruido/Expandido y Lana de Roca

Su tablero inferior de viruta extrafina reforzada con magnesia aporta una protección especial, mejorando el aislamiento acústico. Es recomendado para revestir interiores donde se busca un alto nivel de absorción acústica, destacando por sus propiedades fonoabsorbentes, resistencia al agua y al fuego, e insensibilidad a plagas de parásitos y hongos.

Aglomerado Hidrófugo

• Cara Interior: Aglomerado Hidrófugo
• Cara Exterior: Aglomerado Hidrófugo
• Aislante Interior: Poliestireno Extruido/Expandido o Lana de Roca

Estos paneles, hechos de pequeñas virutas de madera o aserrín (85%) y pegamento (15%), crean un material resistente que aporta estabilidad y consistencia, ideal como base para la colocación de enchapados, frisos o adornos de madera. Son conocidos por su larga duración y excelente rendimiento en diferentes climas, siendo recomendados para techos donde la apariencia interior no necesita ser decorativa. Su resistencia mecánica permite su uso en posición longitudinal o transversal a la techumbre. Es un material aislante que no arde, comúnmente utilizado en viviendas y galpones industriales.

Tablero Madera Cemento

• Cara Interior: Cemento-Madera
• Cara Exterior: Aglomerado Hidrófugo
• Aislante Interior: Poliestireno Extruido/Expandido o Lana de Roca

Este panel sándwich ofrece excelente resistencia a la humedad y buena capacidad de difusión del vapor de agua. Ha sido mejorado para resistir tensiones y trabajos más intensos, lo que significa una estructura más fuerte, apta no solo para techos, sino también para pisos y paredes interiores. Este acabado interior, hecho con una mezcla de virutas de madera, cemento y otros elementos bajo presión, crea un material poroso con excelentes propiedades:

• Mejora la capacidad de retener el calor y el aislamiento térmico.
• Absorbe y atenúa los ruidos, actuando como aislante acústico.
• No es inflamable con la dosificación adecuada y es resistente al fuego.
• Es capaz de soportar grandes cargas y presiones sin sufrir deformaciones.
• Mejora la capacidad para resistir golpes y su durabilidad en ambientes húmedos.

Yeso Cartón

• Cara Interior: Cartón-Yeso/Fibra-Yeso
• Cara Exterior: Aglomerado Hidrófugo
• Aislante Interior: Poliestireno Extruido/Expandido o Lana de Roca

Se trata de un Panel Sándwich SIP compuesto por dos planchas de cartón que aportan flexibilidad y una plancha de yeso que le da resistencia a la compresión. La mezcla de estos materiales (yeso y celulosa) permite conseguir un Panel Sándwich SIP con muy buenas propiedades mecánicas y estabilidad térmica, además de excelentes propiedades de resistencia al fuego. Además, al mezclar la placa de yeso con un núcleo fonoabsorbente como la Lana de Roca, el Panel Yeso Cartón optimiza sus características acústicas.

Dimensiones Típicas y Consideraciones de Costo

El ancho de la placa aislante suele ser de 1.000 mm y en algunos modelos es de 1.150 mm. La longitud del panel sándwich se puede ajustar según las necesidades de cada proyecto, siendo las dimensiones más normales entre 3 y 6 metros, aunque en algunos casos puede alcanzar una longitud máxima de hasta 16 metros. Los grosores más comunes van desde los 40 hasta los 80 mm (con un máximo de 120 mm), siempre considerando las necesidades individuales para lograr una aislación adecuada y cómoda.

El precio del panel sándwich depende del tipo de chapa, el espesor del aislamiento y el largo del panel. Si bien la inversión inicial puede ser superior a una chapa común, esta se compensa con el ahorro energético, la rapidez de obra y la menor necesidad de mantenimiento. Además, su colocación simple reduce costos de mano de obra, maquinaria y tiempos. Cada vez más personas eligen paneles sándwich para construir o mejorar viviendas, gracias a su eficiencia térmica, durabilidad y estética moderna, siendo ideales para techos, ampliaciones, quinchos o cerramientos de patios.
