Espárragos en la Construcción: Tipos, Características y Aplicaciones

Imagine un mundo en el que la integridad de la maquinaria industrial y los sistemas de tuberías depende de la resistencia de sus conexiones. El espárrago es un componente aparentemente sencillo pero increíblemente vital para garantizar uniones seguras y fiables. Este artículo se adentra en el fascinante mundo de los espárragos, explorando sus tipos únicos, sus características clave y sus diversas aplicaciones, ofreciendo una visión completa de por qué los espárragos son la opción preferida para muchas necesidades industriales.

¿Qué es un Espárrago?

Un espárrago es un tipo de fijación que consiste en una varilla roscada sin cabeza, diseñada para instalarse roscando un extremo en un orificio roscado o en un componente fijo. A diferencia de los tornillos normales, que suelen tener una cabeza y un cuerpo roscado, los espárragos no tienen cabeza y están roscados en ambos extremos o en toda su longitud. El otro extremo se utiliza para fijar una tuerca. Este diseño reduce el esfuerzo de torsión del espárrago, lo que aumenta su durabilidad y resistencia. Ambos extremos del espárrago pueden roscarse en tuercas u orificios roscados, lo que garantiza una distribución uniforme de la carga y una elevada resistencia a la tracción. Los espárragos son versátiles y adecuados para muchas aplicaciones diferentes.

Diferencias Clave entre Espárragos y Pernos

Aunque ambos son elementos de fijación, los pernos (tornillos con cabeza) y los espárragos presentan diferencias importantes:

La elección entre pernos y espárragos dependerá de las necesidades específicas del proyecto, teniendo en cuenta factores como la resistencia requerida, el tipo de unión, la estética y las normas de construcción aplicables.

Características y Ventajas de los Espárragos

Los espárragos son elementos de fijación versátiles adecuados para una amplia gama de aplicaciones. Su diseño garantiza un alto nivel de resistencia y fiabilidad, y distribuyen la carga de forma más uniforme gracias a su diseño de doble rosca, lo que reduce la concentración de tensiones y los posibles fallos.

• Diseño sin Cabeza y Versatilidad de Instalación: Ofrecen mayor flexibilidad de instalación que los tornillos normales. Su diseño sin cabeza facilita su inserción en orificios roscados o tuercas, lo que los hace adecuados para diversas configuraciones y para espacios reducidos.
• Distribución Uniforme de la Carga: El diseño de doble rosca garantiza que la carga se distribuya uniformemente, reduciendo la concentración de tensiones y mejorando la resistencia general del conjunto.
• Resistencia a la Torsión: Son resistentes a la torsión durante el apriete porque se giran las tuercas, no el espárrago. Esto reduce el riesgo de dañar las roscas, garantizando una conexión segura y fiable.
• Control Preciso de la Tensión: Permiten controlar con precisión la tensión en las uniones atornilladas. Al apretar las tuercas en ambos extremos, es posible conseguir la tensión deseada, garantizando la integridad estructural y evitando que se aflojen con el tiempo.
• Personalización y Durabilidad: Pueden personalizarse para satisfacer requisitos de aplicación específicos. Suelen someterse a tratamientos adicionales para aumentar su resistencia, como el tratamiento térmico y el roscado con rodillo, mejorando la durabilidad y la resistencia a la tracción.

Tipos de Espárragos

Existen diversos tipos de espárragos, cada uno diseñado para aplicaciones particulares y para satisfacer necesidades de instalación específicas, ofreciendo soluciones versátiles para aplicaciones únicas.

• Espárrago Totalmente Roscado (Fully Threaded Stud Bolts): Con roscas continuas en toda su longitud, lo que permite una flexibilidad máxima y conexiones seguras. Ideales para sujetar piezas grandes con tuercas en ambos extremos, ofrecen gran versatilidad y fuerza de sujeción.
• Espárrago de Doble Extremo (Double End Stud Bolts): Roscas de igual longitud en ambos extremos y una sección central no roscada. Ideales para fijar componentes con tuercas en ambos lados, especialmente en espacios reducidos.
• Espárrago de Clavija de Extremo / Roscado en un Extremo (Tap End Stud Bolts): Con rosca corta en un extremo para atornillarse en un agujero roscado, y un diámetro reducido no roscado en el otro extremo para la tuerca. Proporciona una alineación precisa.
• Espárrago Combinado (Combination Stud Bolts): Presentan longitudes de rosca desiguales en los extremos con una sección central no roscada, o combinan características de otros tipos para satisfacer necesidades de instalación específicas, ofreciendo soluciones versátiles para aplicaciones únicas.
• Espárrago para Soldar (Weld Studs): Un extremo está diseñado para soldarse a superficies para conseguir conexiones fuertes y permanentes a un soporte o base, y el otro extremo está roscado para aceptar una tuerca. Utilizados habitualmente en aplicaciones estructurales.
• Espárrago Clinch: Con cabeza cónica y dientes para fijarse permanentemente en chapas metálicas al apretarse.
• Espárrago de Vinculación: Con rosca completa y cabeza plana y ancha, a menudo con orificios. Diseñado para uniones en piezas compuestas creando una fijación metálica permanente.
• Espárragos con cabeza: Tienen una cabeza grande que se utiliza para fijar los paneles de encofrado.
• Espárragos de expansión: Son una variante especial que se utilizan para fijar los paneles de encofrado en suelos blandos o poco estables, con un diseño único que permite que se expandan en el suelo cuando se golpean.

Materiales y Normativas de Calidad

Los espárragos se fabrican con diversos materiales, cada uno seleccionado por sus propiedades únicas para adaptarse a las distintas necesidades industriales. La resistencia a la tracción es un factor clave, en el que influyen el material y los procesos de tratamiento térmico. Los espárragos para aplicaciones de alta temperatura deben fabricarse con materiales que soporten temperaturas elevadas.

Materiales Comunes

• Acero Aleado: El acero aleado, en particular el ASTM A193 Grado B7, es un material muy utilizado. Este acero aleado al cromo-molibdeno se templa y revenido para obtener una gran resistencia a la tracción, lo que lo hace adecuado para aplicaciones de alta presión y alta temperatura, como recipientes a presión y sistemas de tuberías.
• Acero Inoxidable: Es preferible en entornos en los que la resistencia a la corrosión es esencial. Los distintos tipos de acero inoxidable (austenítico, martensítico y ferrítico) ofrecen diferentes niveles de resistencia a la corrosión y propiedades mecánicas. El acero inoxidable austenítico es excelente para procesos químicos y aplicaciones marinas por su mayor resistencia a la corrosión.
• Aleaciones de Níquel: Como el Inconel y el Monel, son ideales para temperaturas extremas y entornos difíciles debido a su excelente resistencia al calor y la corrosión.
• Otras Aleaciones Especializadas: Cubiertas por ASTM A453, se utilizan en entornos de alta resistencia, alta temperatura y corrosión.

Normativas de Calidad

La calidad y resistencia de los espárragos son cruciales en la construcción. Para garantizar la seguridad y el cumplimiento de los estándares, se deben considerar las normativas de calidad internacionales como ISO y DIN, y especialmente las normas ASTM. Estas normas establecen las especificaciones de los materiales, dimensiones y pruebas para asegurar la calidad del producto.

• ASTM A193: Especifica los requisitos para los materiales de tornillería de acero aleado y acero inoxidable, siendo el grado B7 una especificación común.
• ASTM A194: Describe los requisitos que deben cumplir las tuercas utilizadas con los espárragos.
• ASTM A320: Trata de los materiales de atornillado para servicio a baja temperatura.
• ASTM A453: Para aplicaciones a alta temperatura.

La utilización de productos que no cumplan estas normas puede comprometer la seguridad y durabilidad de la obra.

Aplicaciones de los Espárragos en la Construcción e Industria

Los espárragos son componentes integrales en numerosas industrias debido a su fiabilidad y versatilidad. Su empleo es vital para el anclaje de estructuras metálicas y en la fabricación, donde contribuyen a la integridad y estabilidad de las piezas sometidas a vibraciones y esfuerzos constantes.

En la Construcción Civil

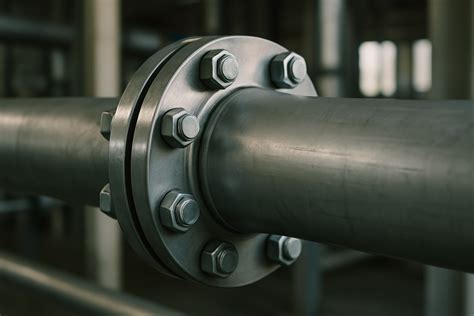

• Uniones de Bridas en Tuberías: Cruciales en la construcción civil para el montaje de bridas, tuberías y válvulas, garantizan la estanqueidad y resistencia a la presión en sistemas que deben soportar altas presiones y temperaturas. Su uso en uniones embridadas ofrece una distribución uniforme de la carga y una mayor resistencia a la tracción, lo que reduce las concentraciones de tensión y mejora la durabilidad.
• Estructuras Metálicas: Utilizados para unir elementos estructurales de acero, aportando resistencia y estabilidad a las construcciones. La resistencia de los espárragos de acero es fundamental para garantizar la estabilidad de edificaciones, puentes y otras infraestructuras, ya que deben soportar cargas dinámicas y estáticas durante largos períodos.
• Encofrados: Los espárragos para encofrado son una herramienta indispensable en la construcción, utilizados para fijar paneles de encofrado a una estructura de acero o madera, lo que permite crear la forma deseada del hormigón. Son elementos de fijación diseñados para sujetar los paneles de encofrado en su lugar y ayudan a garantizar la calidad y la precisión del encofrado. Los espárragos se insertan en agujeros previamente perforados en el panel de encofrado y se ajustan a la altura adecuada. Los espárragos con tuerca y plato son un componente esencial en el sector de encofrados y estructuras temporales, permitiendo una sujeción firme y segura.
• Construcciones Civiles Generales: En la unión de elementos de concreto o mampostería, en combinación con otros sistemas de fijación. También en la construcción de estructuras temporales y andamios.

En Otras Industrias

• Fabricación de Maquinaria Industrial: En la fijación de componentes de maquinaria pesada y equipo industrial, donde se necesita alta resistencia y durabilidad, garantizando que los componentes críticos de las máquinas permanezcan firmemente anclados a pesar de las vibraciones y las fuerzas mecánicas constantes.
• Sector del Petróleo y Gas: Cruciales para el montaje de bridas, tuberías y válvulas, que deben soportar altas presiones y temperaturas.
• Centrales Eléctricas: Sujetan calderas, turbinas y otros equipos de alta temperatura.
• Automoción: Se utilizan para fijar piezas de la carrocería como capós y puertas. La precisión en el diseño y la calidad del material son de gran valor para garantizar que los espárragos contribuyan a la integridad de los componentes del automóvil.
• Industria del Mueble: Para ensamblar componentes, proporcionando estabilidad estructural y seguridad de uso.

Selección, Instalación y Mantenimiento de Espárragos

La correcta elección y aplicación de los espárragos es un factor determinante para garantizar el éxito y la seguridad en cualquier proyecto. Además, su diseño facilita su instalación y posterior mantenimiento, resultando en un proceso ágil y eficiente.

Criterios de Selección

Seleccionar el espárrago adecuado para su aplicación implica tener en cuenta varios factores clave para garantizar un rendimiento y una fiabilidad óptimos:

• Tipo de Carga: Evalúe los requisitos de resistencia a la tracción y al cizallamiento en función de la aplicación. Comprender los requisitos de carga es esencial para seleccionar el espárrago adecuado. Los espárragos roscados son ideales para proyectos que requieren una gran fuerza de sujeción.
• Entorno de Trabajo: Evalúe el entorno en el que se utilizará el espárrago, incluyendo la temperatura, la presión y la exposición a elementos corrosivos. Por ejemplo, los espárragos ASTM A193 Gr. B7 son adecuados para entornos de alta temperatura, mientras que los ASTM A320 Gr. son para bajas temperaturas.
• Dimensiones: Considere el grosor del panel de encofrado y la fuerza requerida para soportar la carga del hormigón. La longitud del espárrago debe ser suficiente para asegurar una fijación adecuada, considerando el espesor de las piezas que se van a unir y el tipo de rosca.
• Necesidades Específicas: Las necesidades específicas de su aplicación dictarán la elección del espárrago. La correcta elección puede optimizar el tiempo de instalación, reducir costos de mantenimiento y, sobre todo, aumentar la seguridad en la operación. Se debe evitar la compra de productos falsificados, ya que pueden comprometer la integridad estructural de la obra. Es recomendable adquirir los espárragos de proveedores confiables que garanticen la calidad de sus productos y la documentación necesaria.

Instalación Adecuada

La correcta instalación de los espárragos es crucial para garantizar la integridad y fiabilidad de la conexión:

• Asegúrese de que los espárragos están correctamente alineados con los orificios o roscas roscadas de los componentes que se van a unir.
• Lubricar los pernos y las arandelas es esencial para reducir la fricción durante el apriete. Aplique lubricantes, como el lubricante de molibdeno, en la brida inferior de los pernos y arandelas.
• Utilice una llave dinamométrica calibrada para aplicar los pares de apriete especificados a los espárragos. Esto garantiza una fijación segura sin apretar en exceso, lo que puede dañar las roscas o los componentes.

Mantenimiento y Sustitución

El mantenimiento regular de los espárragos es esencial para garantizar su longevidad y un rendimiento óptimo:

• Inspección: Inspeccione regularmente en busca de signos de desgaste, daños o corrosión. Busque grietas, deformaciones de la rosca o abolladuras. Mida el paso de rosca para asegurarse de que no hay irregularidades que puedan comprometer la integridad de la conexión.
• Prevención de Corrosión: Aplique medidas para evitar la corrosión, especialmente si los espárragos se utilizan en entornos difíciles. Esto puede incluir el uso de materiales resistentes a la corrosión o la aplicación de revestimientos protectores.
• Criterios de Sustitución: Determine los criterios de sustitución de los espárragos en función de su estado y rendimiento. Sustituya los espárragos si detecta desgaste visible o distorsión de la rosca. Sustituya siempre los espárragos por pares con bielas o tuercas iguales para garantizar la uniformidad y el equilibrio del conjunto.
• Monitoreo Operacional: Compruebe periódicamente si se han aflojado los espárragos, lo que puede deberse a factores como las vibraciones o la dilatación térmica. Si se observan ruidos anormales, inestabilidad o cualquier comportamiento inusual durante el funcionamiento de la maquinaria o el equipo, deténgase inmediatamente e inspeccione los espárragos para detectar cualquier signo de daño.
• Seguridad: Lleve siempre equipo de protección adecuado, como guantes y gafas de seguridad, durante la retirada, instalación o mantenimiento de los espárragos.

Los espárragos son elementos de fijación fundamentales en la construcción, ofreciendo resistencia, durabilidad y versatilidad en diversas aplicaciones. Su correcta selección e instalación son cruciales para garantizar la seguridad y la integridad de las estructuras.
