En los sistemas de bombeo de pozos, las válvulas antirretorno desempeñan un papel crucial para asegurar el funcionamiento eficiente y la longevidad de la bomba. Estas válvulas están diseñadas para evitar que el agua retorne al pozo cuando la bomba se apaga.
Su función principal es prevenir una serie de problemas, incluyendo el giro inverso de la bomba, el temido golpe de ariete y el empuje ascendente, los cuales pueden causar daños significativos a la bomba o al motor, reduciendo drásticamente su vida útil.
Selección de una Válvula Antirretorno para Pozo
La correcta selección de una válvula antirretorno es fundamental para el rendimiento y la durabilidad del sistema de bombeo. Varios factores deben considerarse:
Material
El material de la válvula antirretorno debe ser altamente resistente a la corrosión, especialmente frente a minerales, sales y productos químicos que pueden estar presentes en el agua del pozo. Esta resistencia es igualmente crucial tanto para aplicaciones de bombas sumergidas como para las de superficie.
- Materiales como el acero inoxidable o el bronce ofrecen una excelente resistencia a la corrosión, especialmente en ambientes agresivos o salinos.
- Otros materiales pueden ofrecer buena resistencia a la corrosión en agua dulce, pero es vital evaluar las condiciones específicas del pozo.
Tipo de Válvula Antirretorno
Para las bombas de pozo, las válvulas antirretorno con resorte son las más utilizadas debido a su diseño que permite un cierre rápido. Estas válvulas se cierran ágilmente en el momento en que la bomba se apaga.
Por otro lado, las válvulas antirretorno de clapeta (o charnela) pueden ser problemáticas en sistemas de bombas de pozo, ya que son propensas a causar el golpe de ariete. Una ventaja adicional de las válvulas antirretorno con resorte es que pueden instalarse tanto horizontal como verticalmente, ofreciendo mayor flexibilidad.
Clasificación de Presión
Para la mayoría de los sistemas residenciales, las bombas de pozo suelen operar dentro de un rango de presión de 2 a 4,13 bar (30 a 60 PSI). Es imperativo que la clasificación de presión de la válvula antirretorno seleccionada exceda la presión máxima de salida que puede generar la bomba.
Tamaño y Tipo de Conexión
Los tamaños más comunes de válvulas antirretorno para sistemas de bombas de pozo varían de 12,7 mm a 102 mm (1/2 pulgada a 4 pulgadas) de diámetro. Es esencial que el tamaño de la válvula coincida con el diámetro de la tubería de la bomba de pozo.
Las válvulas antirretorno roscadas son ampliamente utilizadas debido a la facilidad con la que se instalan en la tubería del pozo.
Instalación de Válvulas Antirretorno
La ubicación y el método de instalación de la válvula antirretorno varían según el tipo de bomba y la configuración del pozo.
Para Bombas Jet
Las bombas jet, que típicamente se instalan sobre el suelo, utilizan una combinación de succión y presión para elevar el agua. Son especialmente adecuadas para pozos poco profundos (alrededor de 15 metros o 49 pies) y requieren el uso de una sola válvula antirretorno o válvula de pie.
Válvula de Pie (Alcachofa)
La válvula de pie, a menudo conocida como alcachofa debido a su forma con un filtro, se instala en el fondo del pozo, siempre por debajo del nivel estático del agua para asegurar que esté sumergida. Una característica clave de la válvula de pie es su filtro, conectado a su puerto de entrada. Este filtro es fundamental, ya que previene que la suciedad y los escombros entren en la válvula y la bomba, minimizando el riesgo de obstrucciones y daños a los equipos.
Con la válvula de pie instalada en el fondo, la columna de agua sobre ella permanece intacta. Esto facilita enormemente el cebado de la bomba, ya que se puede realizar fácilmente utilizando el tapón de cebado en la propia bomba.
Válvula Antirretorno Sobre el Suelo
Para simplificar las tareas de mantenimiento, las válvulas antirretorno también pueden instalarse sobre el suelo, cerca de la bomba. Esta ubicación ofrece una accesibilidad mucho mayor que una válvula de pie en una tubería estrecha.
Sin embargo, al optar por una válvula antirretorno sobre el suelo, se necesitan accesorios adicionales para cebar la bomba, puesto que la columna de agua no se mantiene de la misma manera que con una válvula de pie sumergida.

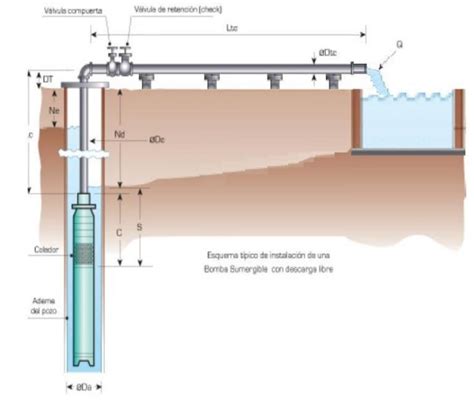

Para Bombas Sumergibles
Los sistemas de bombas sumergibles se emplean comúnmente para pozos más profundos. En estos casos, es crucial prevenir una presión excesiva en una sola válvula para reducir el riesgo de fallo.
En un pozo con una profundidad de, por ejemplo, 183 metros (600 pies), la práctica recomendada es instalar válvulas antirretorno a intervalos regulares, por ejemplo, cada 61 metros (200 pies). Esta instalación escalonada garantiza que cada válvula maneje únicamente una fracción de la presión total. Este enfoque no solo distribuye la carga, sino que también ayuda a prevenir el golpe de ariete, un fenómeno destructivo que podría ocurrir si una válvula inferior falla.

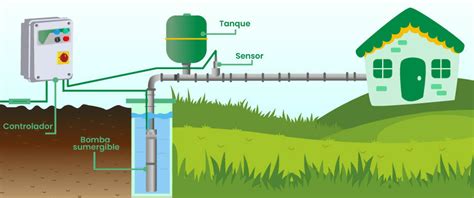

Un sistema de bomba sumergible típico de pozo incluye: una bomba (A), una válvula antirretorno (B) instalada en el cabezal de descarga de la bomba, y válvulas antirretorno adicionales (C y D) separadas por un máximo de 61 metros (200 pies) a lo largo de la tubería.
Problemas Comunes y Solución de Fallos
Señales de una Válvula Antirretorno Defectuosa en la Bomba de Pozo

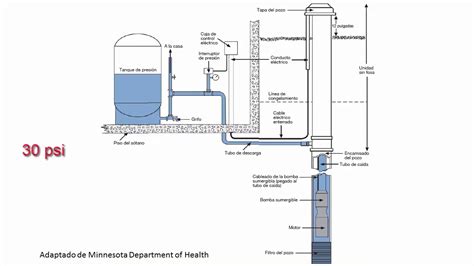

Las válvulas antirretorno en las bombas de pozo pueden fallar debido a diversos factores como el desgaste natural, la corrosión, la acumulación de residuos o una instalación incorrecta. Una válvula antirretorno defectuosa permite que el agua retorne al pozo, lo que resulta en una disminución de la presión en el tanque de presión (F).
Cuando esto ocurre, el presostato (D) activa repetidamente la bomba (A) para intentar restaurar la presión, lo que se manifiesta en ciclos constantes de encendido y apagado de la bomba. Una ligera disminución en la presión indica un mal funcionamiento de la válvula antirretorno (C) sin un fallo completo, mientras que un fallo total provocaría que la presión cayera a cero y la bomba ciclara continuamente.
Cómo Determinar una Posible Fuga en un Sistema de Bomba de Pozo
Si se observa una caída en la presión del agua en el hogar, esta podría deberse tanto a una válvula antirretorno defectuosa como a una fuga en el sistema. Para determinar la causa, se pueden seguir los siguientes pasos:
- Cerrar todas las salidas de agua en el edificio.
- Cerrar la válvula de aislamiento, que generalmente se encuentra justo antes de la fontanería de la casa.
- Apagar la bomba: Con la válvula de aislamiento cerrada, proceder a apagar la bomba.
Siguiendo estos pasos, es posible determinar si la caída de presión es causada por una fuga o por el reflujo de una válvula antirretorno defectuosa. Además, es importante asegurarse de que el tanque de presión no esté anegado, ya que esta condición puede afectar la estabilidad de la presión del sistema.
Examinando Múltiples Válvulas Antirretorno en Bombas Sumergibles
Cuando se sospecha un problema en un sistema con múltiples válvulas antirretorno en bombas sumergibles, se debe comenzar la inspección por las válvulas más accesibles.
Inicialmente, hay que inspeccionar cualquier válvula antirretorno que se encuentre cerca del tanque de presión o en el cabezal del pozo. Estas son las más fáciles de acceder y verificar en busca de escombros o daños. Si la válvula antirretorno de superficie funciona correctamente, el problema podría residir en una válvula antirretorno de la bomba sumergible o en algún punto a lo largo de la tubería de elevación.
Para diagnosticar las válvulas antirretorno más profundas, a menudo es necesario extraer la bomba del pozo, una tarea que frecuentemente requiere asistencia profesional. Una vez que la bomba está fuera, se deben inspeccionar las válvulas antirretorno en busca de desgaste o daño y reemplazarlas si es necesario.
Solución de Problemas cuando el Tanque de Presión no se Llena
El agua se bombea desde el pozo hacia el tanque de presión, desde donde se distribuye por todo el edificio. Si el tanque de presión no se llena a pesar de que la bomba está extrayendo agua del pozo, pueden existir varias causas.
En este escenario, se debe verificar si la válvula antirretorno está instalada al revés. Generalmente, una flecha en la carcasa de la válvula indica la dirección del flujo. Si no hay una flecha visible, examine la válvula para asegurarse de que esté instalada en la dirección de flujo prevista. Adicionalmente, es crucial verificar que la bomba esté funcionando correctamente y revisar la configuración del tanque de presión.
