La creación de una katana es un proceso meticuloso y antiguo que abarca desde la selección de los materiales hasta el acabado final. Este arte combina ciencia, artesanía y tradición, resultando en una obra maestra funcional y estética.
El Corazón de la Katana: El Acero Tamahagane
El proceso de forja de una katana comienza con la elección del acero tamahagane, un tipo de acero tradicional japonés producido a partir de arena ferruginosa. A diferencia del acero tradicional que conocemos hoy, que se produce en altos hornos modernos y puede contener una variedad de impurezas y aleaciones, el tamahagane es notable por su pureza y la precisión en su composición.
Orígenes e Importancia del Tamahagane
La historia del acero tamahagane se remonta a siglos atrás, y sus raíces se encuentran en los legendarios espaderos del Japón feudal. El término "Tamahagane" se traduce como "acero joya", lo que refleja la creencia de que el material posee una cualidad preciosa y única. Este acero está íntimamente ligado a la creación de las katanas, las emblemáticas espadas japonesas que han cautivado la imaginación de personas de todo el mundo.
Las materias primas del acero tamahagane proceden de la arena de hierro, elegida específicamente por su pureza y composición mineral. Para extraer y refinar el hierro se emplean métodos de fundición tradicionales, a menudo transmitidos de generación en generación, que dan como resultado un acero distinto por su composición y propiedades.
En los tiempos modernos, la demanda de acero tamahagane se extiende más allá de Japón, con entusiastas y coleccionistas de todo el mundo que reconocen sus cualidades únicas. El arte y la artesanía implicados en su producción han elevado el acero tamahagane a un estatus que va más allá de la mera utilidad funcional, convirtiéndolo en un símbolo de la herencia y la artesanía japonesas.
Proceso de Producción del Tamahagane
La producción de acero tamahagane es un proceso ritual y laborioso, que implica varios pasos clave que exigen habilidad, paciencia y un profundo conocimiento de la metalurgia. El método tradicional, conocido como tatara, se utiliza para fundir la arena de hierro y convertirla en acero tamahagane.
Selección de Arena de Hierro
El proceso comienza con la cuidadosa selección de la arena de hierro, donde los artesanos eligen la materia prima en función de su pureza y adecuación a la composición deseada del acero.
Fundición en el Tatara
La arena de hierro seleccionada se coloca en capas con carbón vegetal en una tatara, un horno tradicional de arcilla. La tatara se calienta durante varios días, lo que permite que el hierro se funda lentamente y se acumule en el fondo, formando una masa porosa.
El proceso de fundición utilizado difiere del de la producción masiva moderna de acero. Se construye un recipiente de arcilla de 1,1 metros de alto, 3 metros de largo y 1,1 metros de ancho, es lo que se llama tatara. Después de que la tina de arcilla se haya secado, se cuece hasta que se seca. Se inicia un fuego de carbón a partir de carbón de pino suave, luego se espera a que el fuego alcance la temperatura correcta. En ese momento, se añade el «mineral de hierro», conocido en japonés como satetsu. Luego se combina con más carbón y más hierro durante las siguientes 72 horas. Se tarda aproximadamente una semana en construir la tatara y completar la conversión de hierro en acero. Cuando finaliza el proceso, se rompe la tina de arcilla y se retira el acero, conocido como kera.

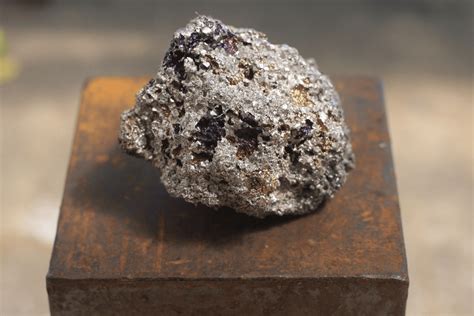

Rompiendo el Tamahagane
Tras el proceso de fundición, el tamahagane resultante se extrae de la tatara y se rompe en trozos más pequeños. Cada trozo representa un contenido de carbono diferente, crucial para lograr la dureza y flexibilidad deseadas en el producto final.
El tamahagane es ampliamente conocido como la materia prima de las espadas japonesas. Aunque tiene fama de ser el acero más puro del mundo, su proceso de fabricación es limitado y también lo son los productos fabricados con tamahagane. El tamahagane ha sido apreciado desde el periodo Edo (1603-1867) como un acero excelente que puede utilizarse como "hagane" (metal para cuchillas) simplemente forjándolo, debido a su contenido extremadamente bajo de impurezas y a la calidad uniforme del material.
El nombre "tamahagane" ya existía a finales del periodo Edo (1603-1867). Una teoría es que la palabra proviene de la palabra "tama" (=biju). Otra teoría es que cuando el ejército y el arsenal de la marina solicitaban material para el acero de crisol, se les suministraba tamahagane. Este último se consideraba de calidad inferior al acero de crisol (los aceros de renombre de la época eran el tsukuri-hagane o el tsubuhagane).
La materia prima del tamahagane es la masa de arena de hierro, y el carbón vegetal se utiliza como combustible durante la fabricación del acero. Hay dos métodos principales establecidos para fabricar el hierro de tatara. El primero es el método kererae-oshi, que refina el acero en tamahagane y otros materiales ferrosos conocidos como mejiro y tsukuriko. Aunque no se refina en grandes cantidades, el acero, a diferencia del arrabio, tiene un bajo contenido en carbono y puede ser batido, estirado y forjado, así como endurecido para hacerlo más duro.
Otro método de fabricación del hierro es el "método de prensado del arrabio" (zuukuoshi-bo). El arrabio es un material ferroso obtenido por un método de prensado. Debido a su alto contenido en carbono y a su facilidad de disolución, el arrabio se utilizó principalmente como materia prima para la producción en masa de artículos como clavos, ollas y herramientas agrícolas. Este método se caracteriza por el uso de "arena de hierro akome" como materia prima para la fabricación de hierro.
El término "Hitoyo" se refiere a todo el proceso de fabricación del hierro tatara, desde el inicio del fuego hasta el final del proceso. Se dice que en la primera generación de tatara (también llamada "prensado de tres días" porque se necesitan tres días y tres noches en el caso del método hite-oshi) se utilizan unas 2,5 toneladas de arena de hierro y 12 toneladas de carbón vegetal, pero sólo se convierten en tamahagane unas 2,5 toneladas y sólo se pueden obtener unos 900 kg como tamahagane de buena calidad.
El tatara de Yasukuni y el tatara de Nittoho se clasificaron según diferentes normas, teniendo el tatara de Yasukuni cuatro niveles de calidad: "grulla", "pino", "bambú" y "ciruela". En el Nittoho tatara, la calidad se divide en tres niveles: "1º grado", "2º grado" y "3º grado". El tamahagane de mayor calidad, como el de primer y segundo grado, se utiliza para la fabricación de espadas.
La norma para clasificar la calidad del tamahagane en el Tatara Yasukuni se determinó por el contenido de carbono así como por las impurezas. El tamahagane de mayor calidad tiene un contenido de carbono de aproximadamente 1,5%. Al igual que con la tatara de Yasukuni, los criterios para clasificar la calidad del tamahagane de Nittoho Tatara incluyen el contenido de carbono e impurezas, así como el aspecto del material cuando se refina en tamahagane.
Los criterios para el tamahagane de primera calidad son un contenido de carbono de entre el 1,0% y el 1,5%, impurezas muy pequeñas y una "superficie de fractura" uniforme (la sección transversal del metal al ser triturado); para el tama-hagano de segunda calidad, un contenido de carbono del 0,5% al 1,2%, impurezas muy pequeñas y una superficie de fractura ligeramente uniforme; y para el tama-hagano de tercera calidad, un contenido de carbono del 0,2% al 1,0%, impurezas muy pequeñas y una superficie de fractura ligeramente uniforme. Los productos de tercer grado tenían un contenido de carbono del 0,2 al 1,0%, y la superficie de fractura era rugosa.
Clasificación y Preparación del Acero
Una vez obtenido el tamahagane, se clasifica según su contenido de carbono. Los artesanos japoneses determinaban el nivel de carbono observando el color y la textura del acero durante la forja, además de realizar pruebas de dureza, a través de un conocimiento transmitido a lo largo de generaciones.
Los herreros distinguen entre el kawagane más duro para la capa exterior de la hoja y el shingane más blando para el núcleo de la hoja. En el montaje de la espada se utilizan materiales tradicionales seleccionados: la piel de raya (same) proporciona un agarre óptimo a la empuñadura, madera especialmente seleccionada forma la vaina de la espada (saya), mientras que varias aleaciones metálicas se utilizan para los herrajes y componentes funcionales.
El Proceso de Forja: Transformando el Metal
El proceso continúa con el forjador, que calienta el acero en un horno hasta que alcanza una temperatura incandescente, permitiendo que se vuelva maleable. El acero se pliega repetidamente, martillándose y doblándose sobre sí mismo. Luego de este paso, el acero de alto y bajo contenido de carbono se fusionan mediante soldadura a martillo, formando un lingote que se estira y se pliega nuevamente. Por último, la hoja se forja dándole su forma característica curva. El forjador en este caso utiliza técnicas precisas para asegurar que la curvatura sea perfecta, que es un aspecto crucial para la funcionalidad y estética de la katana.
El acero tamahagane, la materia prima utilizada para fabricar espadas, es un acero muy puro con un contenido de carbono del 1 al 1,5%. Las impurezas, que sólo están ligeramente presentes, se dispersan gradualmente y se refinan mediante un proceso llamado "doblado y forjado", en el que el acero se golpea, se estira, se apila, se golpea, se estira y se apila de nuevo, lo que se repite unas 15 veces.
Las inclusiones no metálicas (óxidos, sulfuros y otras sustancias no metálicas en el metal) del tamahagane son extremadamente suaves y elásticas, lo que lo convierte en el material de acero perfecto para las espadas, ya que hacen que las espadas japonesas sean más fuertes a través del proceso de doblado y forjado, crean hermosos patrones en el hierro base y mejoran el afilado.
El proceso de forja de un wakizashi tradicional comienza con la preparación del acero tamahagane. El material bruto se calienta a unos 1.300 grados Celsius y se pliega varias veces. Esta técnica sirve para homogeneizar el contenido de carbono y reducir las impurezas en el acero. El acero se pliega hasta 15 veces, lo que puede formar más de 32.000 capas. El formado básico del acero inicia el modelado real de la hoja. El herrero trabaja la forma característica del wakizashi con especial atención al kissaki y al filo. La forma se crea mediante golpes de martillo controlados a diferentes temperaturas. El acero pasa por varios ciclos de calentamiento y trabajo hasta lograr el resultado deseado.
Templado y Acabado de la Hoja
Una vez forjada la hoja, se aplica una mezcla de arcilla, agua y otros materiales a la superficie. Esta mezcla se aplica de manera más gruesa en la columna vertebral y más fina en el filo. La hoja calentada se sumerge en agua para templarla. El enfriamiento rápido del filo, combinado con el enfriamiento más lento de la columna vertebral, genera tensiones internas que dan lugar a la curvatura y a la formación de una estructura de grano duro en el filo y una más suave en el núcleo.
El templado diferencial representa un proceso técnicamente exigente. La hoja recibe una capa de una mezcla especial de arcilla, con el filo recubierto solo ligeramente. El proceso de templado en agua causa un enfriamiento más rápido del filo en comparación con el resto de la hoja. Esto no solo produce la dureza necesaria del filo, sino también el hamon - esa línea ondulada de temple que da a cada hoja su singularidad.
Afilado y Pulido: La Búsqueda de la Perfección
Después del temple, la hoja se afila mediante una serie de piedras de afilar de grano fino. El afilado es un proceso delicado que requiere años de experiencia para dominar. El objetivo es obtener un filo extremadamente afilado y uniforme, capaz de cortar con precisión y eficacia.
Luego llegará el momento del pulido de la katana, que es una forma de arte en sí misma. Un maestro pulidor utiliza varias piedras y técnicas para resaltar la belleza de la hoja, revelando las capas y patrones creados durante la forja y el plegado.
El posterior tratamiento de la superficie comienza con piedras de afilar gruesas y progresa sistemáticamente hacia granos más finos. Se utilizan piedras de pulir japonesas tradicionales, cada una con su función específica. Las primeras etapas de pulido eliminan irregularidades y forman la estructura superficial básica de la hoja.
El pulido fino requiere una precisión y tiempo extraordinarios. Varias piedras de pulir con grano cada vez más fino trabajan la superficie. El hamon adquiere su apariencia característica mediante técnicas especiales de pulido. El pulido no solo mejora las propiedades ópticas, sino que también optimiza el rendimiento de corte y la protección contra la corrosión. La estructura superficial de un wakizashi muestra al experto detalles esenciales sobre la calidad de la forja y las técnicas aplicadas. Diferentes áreas de la hoja presentan texturas y patrones específicos, creados por la combinación de diferentes tipos de acero y métodos de temple.
Ensamblaje y Montaje de la Katana
Una vez que la hoja está afilada y pulida, se monta la katana. Esto incluye la adición del tsuka (mango), la tsuba (guarda) y el saya (vaina). El ensamblaje de la katana es un proceso meticuloso que asegura que cada parte se ajuste perfectamente y funcione en armonía. El mango se envuelve con tsuka-ito (cordón) para proporcionar un agarre seguro, y la guarda se ajusta firmemente para proteger la mano del usuario.
Fabricación de los Componentes
La fabricación de un wakizashi requiere la máxima precisión artesanal en cada componente. El tsuba, la guardia clásica, se crea a partir de hierro o aleaciones especiales de cobre mediante un intenso trabajo del metal. Artesanos experimentados moldean el material mediante martillado controlado y corte preciso. Los característicos patrones calados del tsuba combinan funcionalidad técnica con diseño artístico - reducen el peso y al mismo tiempo crean diseños únicos mediante grabados o incrustaciones.
El tsuka se basa en un núcleo de madera especialmente seleccionada, que se recubre con piel de raya. Esta piel de pescado texturizada forma la base para un agarre óptimo de la empuñadura y evita que el envoltorio se deslice. El tradicional envoltorio tsuka-ito de seda o algodón sigue patrones estrictos que se han desarrollado a lo largo de siglos. Entre el envoltorio y la piel de raya, los artesanos colocan dos menuki - pequeños elementos decorativos de metal que, además de su función decorativa, también mejoran el agarre.
La saya se fabrica exclusivamente con madera de magnolia seleccionada a mano. Este material se caracteriza por su bajo peso, alta estabilidad y mínima absorción de humedad. El proceso de fabricación comienza con la cuidadosa selección de piezas de madera impecables. Estas se parten con precisión a lo largo y se ahuecan con herramientas tradicionales. Después de unir exactamente las dos mitades, se procede al sellado mediante varias capas de laca. Estas no solo protegen contra las influencias ambientales, sino que también permiten posibilidades de diseño artístico.
Montaje y Ajuste Técnico
En el montaje de un wakizashi, todos los componentes deben estar perfectamente coordinados entre sí. El proceso comienza con un montaje de prueba de la hoja, donde se determina la posición ideal para el tsuba y el seppa. Se requiere especial atención al ajuste entre la hoja y la saya - el asiento debe ser lo suficientemente firme para evitar que se suelte involuntariamente, pero al mismo tiempo la hoja debe poder desenvainarse fácil y uniformemente.
La perfección técnica de un wakizashi se muestra en su equilibrio balanceado. Mediante el ajuste específico de los pesos de los materiales y su posicionamiento exacto, los artesanos logran el punto de equilibrio óptimo. Este balance preciso permite el manejo característico del wakizashi con movimientos controlados y precisos. El control técnico final incluye, además de la funcionalidad, la simetría del envoltorio, la posición de los ornamentos y la calidad de la superficie de la saya. Cada detalle se comprueba varias veces hasta que todos los componentes forman una unidad perfecta técnica y estéticamente - una característica del arte tradicional de la forja de espadas.
El Wakizashi: La Espada Complementaria
El wakizashi encarna siglos de arte de la forja japonesa y representa una obra maestra del trabajo del metal. Como espada complementaria de la katana, ocupa un lugar especial en la historia de los samuráis.
Características del Wakizashi
- Longitud de la hoja entre 30 y 60 cm.
- Fabricado con acero tamahagane plegado múltiples veces.
- El templado diferencial produce una característica línea de temple (hamon).
- La fabricación tradicional dura varios meses.
El wakizashi se cuenta entre las espadas japonesas tradicionales y se define por la longitud media de su hoja. En el armamento samurái, formaba junto con la katana japonesa más larga la combinación conocida como daisho. El proceso de fabricación está sujeto a precisas especificaciones tradicionales que han sido transmitidas por generaciones de maestros herreros. Cada paso del trabajo sigue reglas exactas y especificaciones técnicas.
Características de Calidad y Evaluación
Un wakizashi de alta calidad presenta propiedades técnicas específicas. La hoja muestra una estructura superficial uniforme y fina como resultado directo de un trabajo de pulido preciso. El hamon, la característica línea de temple, discurre en un patrón equilibrado a lo largo de toda la longitud de la hoja. La perfección técnica de un wakizashi se revela especialmente en su equilibrio - la hoja se asienta óptimamente en la mano y permite movimientos controlados y precisos.
Evaluación del Trabajo de Forja
El análisis técnico de una hoja de wakizashi requiere un conocimiento detallado de las características de forja. La superficie de la hoja debe ser técnicamente impecable, sin debilidades estructurales como grietas o inclusiones. La estructura del acero muestra una estructura homogénea debido al correcto proceso de plegado. El equilibrio técnico entre la dureza del filo y la elasticidad del lomo determina significativamente la calidad de la hoja. Las uniones soldadas entre las capas de acero deben estar ejecutadas con precisión y presentar una conexión sin costuras. Estos aspectos técnicos forman la base para la evaluación de la ejecución artesanal.
Integración Técnica y Estética
Las propiedades técnicas y ópticas de un wakizashi forman una unidad inseparable. El veteado del acero resultante del proceso de plegado produce un patrón técnicamente condicionado que al mismo tiempo satisface exigencias estéticas. El curso del hamon demuestra tanto la precisión técnica del temple como la destreza artesanal del herrero. Las proporciones entre la longitud y el ancho de la hoja siguen especificaciones técnicas precisas que han resultado de siglos de desarrollo. El tsuba y los herrajes se integran armónicamente en la composición general gracias a su ejecución artesanal.
Evolución y Perfección en el Arte Moderno
La fabricación del wakizashi combina hoy en día la artesanía tradicional con la técnica de precisión contemporánea. Las herramientas modernas apoyan el control exacto de la temperatura durante el proceso de forja, mientras que las técnicas artesanales básicas permanecen inalteradas. Esta evolución técnica permite el mantenimiento constante de los más altos estándares de calidad al tiempo que preserva los métodos de fabricación tradicionales. La formación de nuevos herreros de espadas sigue realizándose en una relación directa maestro-aprendiz, transmitiendo así tanto las habilidades técnicas como la comprensión cultural de la fabricación de espadas.
El wakizashi representa la perfección técnica en el arte de la forja japonesa. Su fabricación requiere una habilidad artesanal precisa y un conocimiento metalúrgico profundo. Los herreros de espadas contemporáneos continúan desarrollando esta tradición técnica y aseguran con su trabajo la continuidad de este arte artesanal especializado.
