En el vasto mundo de los sujetadores, los espárragos, también conocidos como pernos de doble extremo o espárragos de doble extremo, son componentes esenciales. Se utilizan principalmente para conectar la función de enlace fijo de la máquina. Un perno prisionero, que es otra denominación para este tipo de sujetador, tiene roscas en ambos extremos, y la varilla del medio puede ser gruesa o fina. A diferencia de los tornillos, los pernos suelen referirse a elementos con diámetros mayores que normalmente requieren una tuerca, y pueden no tener cabeza, como los espárragos. En general, se les denomina "perno de doble cabeza" o "perno prisionero".
Definición y Características de los Espárragos
Los espárragos son esencialmente tornillos sin cabeza que van roscados en sus dos extremos, a menudo con diferente longitud roscada. Entre estas secciones roscadas, generalmente hay una porción de vástago sin roscar. Se emplean principalmente para asegurar piezas acopladas que no deban desplazarse longitudinalmente ni girar, especialmente cuando no hay espacio suficiente para disponer la cabeza de un tornillo.
La longitud del extremo atornillado es inversamente proporcional a la resistencia del material de la pieza. Para facilitar su manipulación con la ayuda de una herramienta, algunos espárragos pueden disponer en uno de sus extremos una ranura o un taladro de sección hexagonal embutido.
Tipos de Espárragos
Existen diferentes tipos de espárragos, cada uno para aplicaciones determinadas:
- Algunos están roscados en toda su longitud.
- Otros disponen una parte del vástago sin roscar.
- Otro tipo se caracteriza por presentar la parte del vástago no roscada doblada según diferentes formas, lo que facilita su empotramiento en cualquier tipo de cimentación de hormigón.
El Espárrago de Doble Rosca: Una Solución Versátil

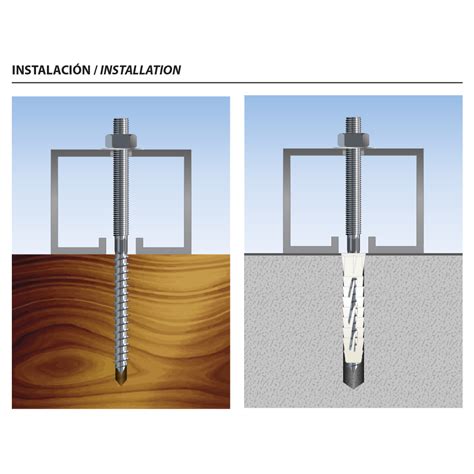

Un perno de doble rosca, también conocido como perno de rosca diferencial o perno de rosca escalonada, es un sujetador que presenta dos secciones roscadas separadas en su vástago. Estos pernos especializados se destacan como una solución única y versátil para diversos desafíos de ingeniería. El tornillo doble rosca facilita el montaje de dos piezas, ya que incorpora dos roscas, que pueden ser iguales o diferentes, en un único tornillo.
Designación de Espárragos
La designación de un espárrago incluye los siguientes datos clave:
- Tipo de espárrago
- Designación de la rosca
- Longitud nominal
- Norma que lo define
Al igual que los tornillos, a estos datos se pueden añadir otros referentes a la resistencia del material, precisión, etc. Se considera como longitud nominal de un espárrago la parte del vástago que sobresale después de atornillado.
Formas y Tipos de Rosca
Las roscas pueden presentar diversas formas, entre las que se encuentran:
- La forma de rosca en V
- La rosca redonda o de cordón
- Formas cuadradas y trapeciales
- Roscas de estribo
En cuanto al número de filetes, la rosca sencilla tiene un solo filete en forma de hélice. Una rosca doble tiene dos filetes en forma de hélice que se inician en dos puntos separados por 180°, y el avance es dos veces el paso. A esta se le denomina rosca de dos entradas.
Identificación de ROSCAS / Ejemplos: uso de cuentahilos, rosca métrica y estándar
Usos y Propósitos Clave de los Pernos de Doble Rosca
Los pernos de doble rosca sirven para varios propósitos cruciales en diversas aplicaciones mecánicas y de ingeniería. Su diseño permite flexibilidad y eficiencia en el ensamblaje y ajuste de componentes.
- Fuerza de Sujeción Diferencial: Uno de los propósitos principales es proporcionar una fuerza de sujeción diferencial. Las dos secciones de hilo diferentes permiten aplicar distintos niveles de compresión o tensión a diferentes partes de un conjunto simultáneamente.
- Simplificación de Ensamblajes: Pueden simplificar significativamente los procesos de ensamblaje, especialmente en maquinaria o estructuras complejas. Al combinar dos operaciones de fijación en un solo perno, reducen la cantidad de componentes necesarios y agilizan el procedimiento de ensamblaje.
- Ajustes y Ajustes Finos: El diseño de doble rosca permite ajustes y ajustes finos en determinadas aplicaciones. Por ejemplo, en los sistemas de suspensión de automóviles, se pueden usar pernos de doble rosca para ajustar la altura de manejo o la alineación.
- Control Preciso de la Tensión: En aplicaciones donde el control preciso de la tensión es crucial, como en motores de alto rendimiento o componentes aeroespaciales, los pernos de doble rosca ofrecen una solución efectiva.
- Distribución Uniforme de Cargas: Se pueden diseñar pernos de doble rosca para distribuir las cargas de manera más uniforme en un conjunto, contribuyendo a la estabilidad y durabilidad de la estructura.
- Adaptación a la Expansión Térmica: En ambientes sujetos a fluctuaciones significativas de temperatura, los pernos de doble rosca pueden diseñarse para adaptarse a la expansión térmica de los materiales.
- Sellos Herméticos: Para aplicaciones que requieren un sello hermético, como en sistemas hidráulicos o neumáticos, se pueden diseñar pernos de doble rosca con una sección optimizada para sujeción mecánica y otra para crear un sello hermético a presión.
Aplicaciones Específicas y Ventajas
Este tipo de sujetadores se utiliza en situaciones donde es preciso facilitar el ensamblaje de dos piezas o en condiciones particulares de montaje. Las principales aplicaciones suelen ser en la automoción (por ejemplo, el montaje de retrovisores) y en el ensamblaje de piezas de plástico en general, donde la flexibilidad de las roscas diferenciadas es ventajosa.
Cuando el cuerpo principal es un equipo grande y es necesario instalar accesorios (como mirillas, asientos de sellos mecánicos o marcos de desaceleración), se utilizan pernos de doble extremo. Un extremo se atornilla en el cuerpo principal y el otro se equipa con una tuerca después de instalar el accesorio. Dado que estos accesorios se desmontan con frecuencia, el uso de pernos prisioneros es muy conveniente para su sustitución en caso de desgaste o daño de la rosca.
Además, se utilizan pernos de doble extremo cuando el grosor del cuerpo de conexión es muy grande y la longitud del perno es considerable. Son ideales para conectar placas gruesas y en lugares donde es inconveniente utilizar pernos hexagonales, como en cerchas de tejado de hormigón, piezas de suspensión de vigas de tejado o piezas de suspensión de vigas de monorraíl.
Propósito Antiaflojamiento
En el trabajo real, las cargas externas como la vibración, los cambios de tensión y la fluencia a alta temperatura de los materiales pueden reducir la fuerza de fricción en las conexiones. En ciertos momentos, la presión positiva en el par de roscas puede desaparecer, haciendo que la fuerza de fricción sea nula y que la conexión roscada se afloje y falle. Los espárragos de doble rosca pueden ser parte de soluciones diseñadas para mitigar estos problemas, especialmente cuando se busca un control preciso sobre la tensión o la fijación.
Los pernos de doble rosca representan una solución innovadora en el mundo de la fijación. Al ofrecer una variedad de propósitos que van más allá de la simple unión, desde permitir ajustes precisos hasta simplificar ensamblajes complejos, estos pernos especializados desempeñan un papel crucial en diversas industrias. Su capacidad para realizar múltiples funciones, mejorar la eficiencia y mejorar el rendimiento en aplicaciones críticas garantiza que los pernos de doble rosca seguirán siendo un componente esencial en los procesos modernos de ingeniería y fabricación.
