Los tornillos de doble cabeza, también conocidos como espárragos o espárragos de doble cabeza, son elementos de fijación esenciales en diversas industrias. Estos componentes son fundamentales en situaciones donde se requiere una sujeción robusta y desmontable.
¿Qué es un Espárrago de Doble Rosca?

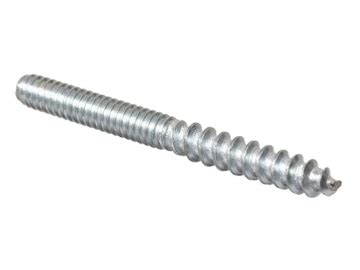

Un perno de doble extremo, también llamado taco roscado o perno de doble rosca, es un perno de acero que suele estar roscado en ambos extremos. El espárrago se enrosca en una superficie metálica y se coloca entre dos objetos, y luego se fija con una tuerca en el extremo opuesto del espárrago. Los espárragos roscados suelen ser más resistentes que los estándar. Los espárragos de doble extremo están diseñados para ser utilizados cuando uno de los extremos roscados se instala en un orificio roscado y una tuerca hexagonal se utiliza en el otro extremo para sujetar una fijación a la superficie en la que se ha roscado el espárrago. Otro nombre que también se utiliza a veces para los espárragos de doble extremo es espárrago de extremo de grifo.
Aplicaciones del Tornillo de Doble Cabeza
Generalmente, los tornillos de doble cabeza se usan en maquinaria de minería, puentes, automóviles, motocicletas, estructuras de acero de calderas, torres de grúas, estructuras de acero de grandes luces y edificios grandes.
Uso en equipos grandes
En algunos edificios grandes, cuando es necesario instalar accesorios para el equipo, es necesario usar este tornillo de doble cabeza. Se utiliza en el cuerpo principal para equipos grandes, que necesitan instalar accesorios, como mirilla, asiento de sello mecánico, estante de desaceleración, etc. En este caso, un extremo del perno se atornilla en el cuerpo principal, y después de instalar el accesorio, se coloca una tuerca en el otro extremo. Dado que el accesorio se desmonta a menudo, las roscas pueden desgastarse o dañarse, y el reemplazo con un perno puede ser muy conveniente.
Conectores de gran espesor
Para el cuerpo del conector muy grueso, donde la longitud del perno es muy larga, se usarán pernos prisioneros.
Materiales y Estándares de Fabricación
Materiales utilizados
El material de doble tornillo incluye 35 #, 45 #, 35CrMoA, 25Cr2MoV, 304, 316, 304L, 316L, 2H, 2HM, B7, B7M, B16, B8, 8, B8M, 8M. Estos materiales son ampliamente utilizados en la energía eléctrica, industria química, refinación de petróleo, válvulas, ferrocarriles, puentes, estructuras de acero, accesorios para automóviles y motocicletas y otros campos.
Estándar Nacional de Tornillo de Doble Cabeza
El espárrago se fabrica según el estándar de GB897-901. Los materiales utilizados son: Q235, 45 #, 40Cr, 35CrMoA, Q345D. Las especificaciones son: M3mm-M100mm. La longitud se puede personalizar de acuerdo a las necesidades del usuario.
Estándares de Pernos Prisioneros y Sujetadores Relacionados
- Estándar del perno prisionero: GB/T900-1988
- Piezas espirales externas: GB2-fastener spinning end
- Dimensiones básicas de rosca general: GB196
- Tolerancia de rosca general y ajuste: GB197
- Rosca de montaje de transición (precesión de hierro fundido, cuerpo de acero): GB1167
- Rosca de montaje de desbordamiento (aleación de aluminio de precesión): GB1180
- Propiedades mecánicas de los sujetadores (Pernos, tornillos, pernos y tuercas de acero inoxidable): GB3098.1 y GB3098.6
- Tolerancias para sujetadores (Pernos, tornillos y tuercas): GB3103.1
- Plato de sujeción de hilo: GB5267
- Requisitos generales para sujetadores de superficie, tornillos y pernos: GB5779.1
- Requisitos particulares para defectos superficiales de sujetadores, tornillos y clavos: GB5779.3
- Inspección de aceptación, signos y embalaje de sujetadores: GB90
- Método de marcado de sujetadores: GB1237
Diferencias entre Pernos y Tornillos
Aunque a menudo se usan indistintamente, los pernos y tornillos tienen características y aplicaciones distintas.
Conoce los tipos de tornillos y para qué sirven | Ferretería | The Home Depot Mx
Perno
Un perno es un tipo de sujetador que consiste en una cabeza y una varilla roscada (cuerpo cilíndrico con roscas externas), que se requiere para cooperar con una tuerca y se utiliza para sujetar dos piezas con orificios pasantes. Este tipo de conexión se denomina conexión atornillada. Si la tuerca se desenrosca del perno, las dos partes se pueden separar, por lo que la conexión del perno es una conexión desmontable. Los pernos no requieren alta precisión, a menos que existan requisitos de coincidencia. Los pernos generales se desmontan fácilmente, la precisión del mecanizado es baja y no están limitados por los materiales de conexión. Se usa ampliamente y los pernos necesarios pueden soportar direcciones horizontales de carga.
Tornillo
Un tornillo también es un tipo de sujetador que consta de dos partes: la cabeza y el tornillo. Se puede dividir en tres tipos de acuerdo con el propósito: tornillo de máquina, tornillo de fijación y tornillo especial.
Tipos de Tornillos
- Tornillos de máquina: Se utilizan principalmente para una pieza con un agujero de rosca interno, y una conexión de fijación con una pieza con un orificio pasante. No necesitan una tuerca para encajar (esta forma de conexión se denomina conexión por tornillo, y también es una conexión desmontable). Se puede utilizar junto con tuercas para unir conexiones entre dos piezas con orificios pasantes.
- Tornillos de fijación: Se utilizan para fijar la posición relativa entre dos piezas.
- Tornillos especiales: Tienen cáncamos para levantar piezas.
Comparación de Uso y Diseño
Los pernos y tornillos se usan en diferentes lugares. Los tornillos son compactos en su estructura, pero no se pueden desmontar con frecuencia y no soportan grandes fuerzas. Además, sus herramientas de fijación no son las mismas. Los pernos generalmente usan herramientas tipo llave, mientras que los tornillos generalmente usan destornilladores. Los métodos de fijación son diferentes. Los pernos generalmente se usan con tuercas o atornillados en orificios de pernos mecanizados. Estos dos métodos también tienen tornillos autorroscantes, que se roscan directamente en el material relativamente blando, y no necesitan procesar orificios para pernos. Por ejemplo, los tornillos de madera se consideran tornillos.
Forma y Acabado
Las formas también son diferentes, y las cabezas de los pernos son generalmente adaptadas a la apariencia de la herramienta, como los pernos hexagonales y los pernos hexagonales. Tienen su cabeza expuesta en el exterior de la pieza de trabajo. Para hacer que la superficie de la pieza de trabajo quede plana, es necesario hacer un avellanado, usar pernos con hexágono interior, y la cabeza del tornillo generalmente está alineada con la superficie de la pieza de trabajo. Esos pernos que no son autorroscantes también se deben mecanizar con un bisel en la superficie de la pieza de trabajo de manera que la cabeza del tornillo quede al ras con la superficie de la pieza de trabajo.
