Diferencias Clave entre Pernos, Tornillos, Espárragos y Varillas Roscadas

Introducción a los Elementos de Fijación

El perno prisionero y la varilla roscada son dos elementos de fijación que parecen similares pero tienen funciones diferentes. Muchas personas los consideran el mismo producto, pero en realidad cada uno posee características y usos únicos. Tanto los pernos como los espárragos son componentes de fijación mecánica que se utilizan para unir dos o más materiales. A simple vista, pueden parecer iguales, pero su naturaleza y propósito son muy diferentes en cuanto a sus usos. En esta guía, profundizaremos en las diferencias entre estos elementos, incluyendo los tornillos, para ayudarle a elegir el modelo adecuado para sus necesidades.

¿Qué es una Varilla Roscada?

La varilla roscada, un elemento de fijación cilíndrico completamente roscado, presenta una diferencia estructural significativa con respecto al perno prisionero. En comparación con el perno prisionero, la varilla roscada tiene una longitud significativamente mayor y este diseño permite que la tira se utilice en situaciones de conexión o fijación a larga distancia. Toda la superficie del cuerpo está cubierta de roscas.

Tipos de Varillas Roscadas

• Varilla roscada corta DIN976 b7: Las varillas roscadas más cortas, también conocidas como espárragos de rosca completa, generalmente están hechas de acero con alto contenido de carbono, recubiertas de negro y tienen una resistencia ultra alta.
• Varilla roscada larga DIN975: La longitud de la varilla roscada DIN975 puede alcanzar más de 1 m. Por supuesto, también se puede personalizar la longitud. El material está disponible en acero inoxidable 304, 316, acero al carbono, aluminio, cobre y otros materiales. La resistencia es menor que la de los pernos cortos.
• Varilla roscada de hilo trapezoidal: La rosca de esta varilla roscada tiene una forma de sección transversal trapezoidal y se utiliza para convertir el movimiento rotatorio en movimiento lineal. Se utiliza ampliamente en maquinaria industrial, como máquinas herramienta, tornos, impresoras 3D, ascensores y otros equipos.
• Varilla roscada hueca: La característica principal de una varilla roscada hueca es que está vacía por dentro, lo que la hace generalmente más ligera y económica en términos de costo y uso de material. Se utiliza en industrias ligeras, como lámparas de mesa, lámparas de restaurantes y otras lámparas. El interior de la varilla hueca se utiliza para conectar el cable.
• Varilla roscada hembra: También es una varilla roscada hueca con roscas en el interior, similar a una varilla redonda extendida. Se utiliza con tuercas de acoplamiento.

¿Qué es un Perno Prisionero (Espárrago)?

Los pernos prisioneros, también conocidos como espárragos, carecen de cabeza en ambos lados. Un lado se introduce en el orificio pretaladrado, mientras que el otro se protege con una tuerca. Al carecer de cabeza en ambos lados, se garantiza una distribución uniforme de la carga sobre el material. Son fijaciones sin cabeza con rosca en ambos extremos. Están diseñados para atornillarse permanentemente a un material por un extremo, mientras que el otro se utiliza con una tuerca. Los pernos prisioneros son componentes críticos en muchas industrias, incluidas la construcción, la fabricación y la ingeniería. Estos pernos especiales juegan un papel importante en la fijación segura de materiales y se utilizan en situaciones donde los pernos comunes pueden no ser la solución más eficiente.

El diseño de doble rosca de los pernos prisioneros es una de sus características más distintivas. Los pernos prisioneros tienen roscas en ambos extremos, a diferencia de los pernos típicos, que tienen una cabeza en un extremo y roscas en el otro. Puede resultar difícil lograr un enganche de rosca consistente y preciso en conexiones atornilladas típicas. Por otro lado, los pernos prisioneros alivian este problema al proporcionar una cantidad predefinida de enganche de rosca en ambos lados. Además, brindan versatilidad a la hora de seleccionar la tuerca óptima para una aplicación determinada. Los extremos roscados del perno pueden aceptar una variedad de tuercas, incluidas tuercas hexagonales normales, tuercas hexagonales resistentes e incluso tuercas con brida.

Los pernos prisioneros son especialmente beneficiosos en situaciones donde es difícil acceder a los componentes o se requieren conexiones seguras en ubicaciones limitadas. Con el uso de herramientas, los extremos roscados se pueden colocar fácilmente en los orificios roscados y las tuercas se pueden apretar desde el lado accesible. Es vital mantener la tensión correcta en las conexiones atornilladas para garantizar la integridad estructural y evitar que se aflojen con el tiempo. Gracias a su diseño, los pernos prisioneros permiten una gestión precisa de la tensión. Los extremos roscados se pueden apretar para lograr la tensión necesaria en la conexión.

Tipos de Pernos Prisioneros

Los pernos prisioneros vienen en una variedad de estilos para satisfacer una variedad de necesidades. Los tipos más comunes incluyen:

• Perno prisionero estándar DIN835: La longitud del extremo roscado es igual al doble del diámetro de la rosca (b1 ≈ 2d).
• Perno prisionero de varilla gruesa DIN939: La longitud del extremo roscado es igual a 1,25 veces el diámetro de la rosca (b1 = 1,25 d).
• Pernos roscados de un solo extremo: Este es un sujetador no estándar. Solo un extremo es la rosca y el otro extremo es la varilla lisa que se puede insertar en el orificio o fijar por otros medios.
• Pernos de soldadura: Un perno prisionero se fija al conector mediante soldadura. Los tipos más comunes incluyen los siguientes: pernos de CD roscados (descarga de capacitores), pernos de soldadura por arco, pernos de corte soldados y pernos de soldadura de acero inoxidable.
• Pernos autoblocantes: El perno autoclavable se fija a la placa delgada mediante la aplicación de presión en la cabeza. Al no requerir soldadura, no se generarán altas temperaturas durante el proceso de instalación, evitando así la influencia en las propiedades del material.
• Perno roscado completo: Este perno está roscado en toda su longitud. Se utilizan dos tuercas para asegurar la conexión entre ambos materiales.
• Pernos prisioneros con extremo roscado: Estos pernos prisioneros tienen un extremo roscado y el otro no. El extremo sin rosca es ligeramente más pequeño y facilita la instalación.
• Pernos prisioneros de doble extremo: Estos pernos prisioneros tienen roscas en ambos extremos del perno prisionero, lo que permite que la conexión sea en cualquier lado.
• Pernos prisioneros de vástago reducido: Estos pernos prisioneros tienen rosca en ambos lados, pero no en la punta central, por lo que no tienen rosca. Esta punta también tiene un diámetro reducido, lo que facilita la distribución de la carga.

Una nota importante es que existen pernos prisioneros para soldar que se utilizan únicamente para asegurar una conexión. Se utilizan sin tuercas. La conexión es tan resistente como la de los demás pernos prisioneros si se sueldan correctamente.

Aplicaciones Comunes de los Pernos Prisioneros

Los pernos prisioneros se utilizan ampliamente en la construcción de edificios, ensamblaje de maquinaria pesada, industria petroquímica, construcción naval, maquinaria, automóviles y otros campos que requieren conexiones de pernos precisas. Se emplean en entornos sometidos a altas presiones y temperaturas. Los pernos prisioneros recubiertos se usan por su resistencia a la corrosión, ampliando su alcance en entornos extremos como las aplicaciones marinas. Algunas de sus aplicaciones más comunes incluyen:

• Bridas para petróleo y gas.
• Tuberías de gas y agua de alta presión.
• Plantas petroquímicas y refinerías de petróleo.
• Calderas y máquinas de tratamiento térmico.
• Recipientes a presión.
• Sector de generación de energía.
• Laboratorios de investigación y alto rendimiento.

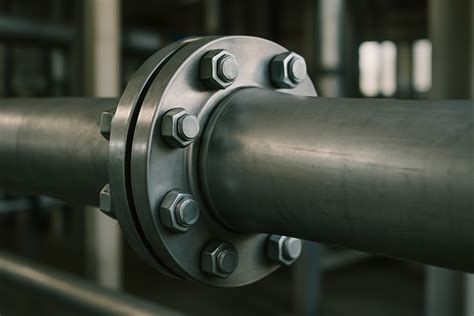

• Frecuentemente se utilizan junto con bridas, que son discos circulares planos con agujeros en el centro, comúnmente en sistemas de tuberías y conexiones que requieren un sellado seguro.

Grados y Aplicaciones de Pernos Prisioneros y Varillas Roscadas

Los pernos prisioneros y las varillas roscadas tienen mucho en común y a veces es necesario usarlos juntos. Ambos extremos deben usarse con tuercas y arandelas. El grado de resistencia es un factor crucial para ambos:

• Grado 6.8/8.8/10.9/12.9
• ASTM B7, ASTM B7M, ASTM L7, ASTM L7M, ASTM B16, ASTM L43, ASTM B8, ASTM B8M, ASTM B8MA, Grado 660, Clase A/B/C/D

La varilla roscada se utiliza principalmente en la decoración del hogar, bricolaje personal, fabricación de maquinaria, electrodomésticos, equipos médicos, maquinaria petroquímica y fabricación de automóviles.

¿Qué son los Pernos (Bolts)?

Los pernos son fijaciones roscadas con cabeza en un lado y eje en el otro. Son fijaciones roscadas externamente con una cabeza en un extremo y roscas en el otro. Se suelen utilizar con la tuerca correspondiente para unir dos o más componentes. Sus características principales incluyen:

• Requiere un orificio previamente perforado para su instalación.
• Proporciona una fijación fuerte y confiable con alta resistencia a la tracción.
• Se utiliza comúnmente en aplicaciones estructurales, maquinaria y equipo pesado.
• La cabeza de los pernos permite crear estanqueidad con la ayuda de una llave o cualquier otra herramienta similar.

Tipos de Pernos

Existen diferentes tipos de pernos en la industria, cada uno con sus propias ventajas y necesidades. Algunos de los más comunes son:

• Pernos de cabeza hexagonal: Los pernos hexagonales tienen seis lados en la cabeza. La rosca de la máquina se extiende hasta la mitad o hasta la cabeza.
• Pernos de carruaje: Tienen cabeza redonda y rosca. Se utilizan principalmente para fijar elementos de madera.
• Pernos de brida: Los pernos de brida tienen una arandela debajo de la cabeza. Esta arandela crea una amplia área de sujeción.
• Pernos de ascensor: Estos pernos tienen una cabeza redonda, delgada y grande. Se utilizan principalmente en ascensores, como su nombre indica. Crean una conexión segura durante los movimientos del ascensor.
• Pernos ciegos: Los pernos ciegos tienen una cabeza móvil. Se utilizan principalmente en aplicaciones donde un lado del perno es accesible. Ofrecen una resistencia de moderada a alta.
• Tornillos de ojo: Los tornillos de ojo tienen una cabeza redonda o en forma de ojo, y sus roscas se extienden hasta la cabeza. Vienen con o sin resaltes debajo de la cabeza.

Aplicaciones Comunes de los Pernos

Cualquier máquina a nuestro alrededor podría tener pernos. Se utilizan para sujetar diferentes materiales, y sus aplicaciones son ilimitadas. El tamaño de los pernos también varía según la aplicación; por ejemplo, las grandes torres de comunicación utilizan pernos de gran tamaño. Algunas de sus aplicaciones incluyen:

• Industrias automotrices.
• Máquinas.
• Sectores de energía solar.
• Entornos aeroespaciales y marinos.
• Robótica.
• Obras de acero.
• Obras de construcción.
• Trabajos en madera y muebles.
• Uniones temporales donde el desmontaje es vital.

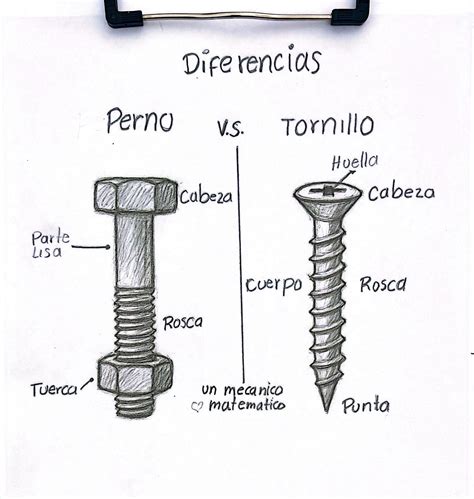

¿Qué son los Tornillos (Screws)?

Los tornillos también tienen rosca externa, pero su funcionamiento difiere de los pernos. En lugar de necesitar una tuerca, los tornillos son autoenroscantes o autoblocantes dentro del material. En comparación con los pernos, los tornillos son más cortos y gruesos en longitud y diámetro, y suelen atravesar dos o más objetos desde la superficie para conectarlos y asegurarlos. Sus características principales incluyen:

• Se puede utilizar sin tuerca y conectarse directamente con el material.
• Ideal para montajes ligeros o temporales.
• Disponible en varios tipos de cabeza (por ejemplo, Phillips, hexagonal, Torx) para diferentes aplicaciones.
• Los tornillos se clasifican generalmente en acero, acero inoxidable y cobre, según el material.
• Se caracterizan por su flexibilidad en diversos aspectos, como la flexión, la extensión y la torsión, y son capaces de satisfacer las necesidades de conexión de la mayoría de las aplicaciones. Están disponibles en una gran variedad de tipos y tamaños, y también vienen en diversas formas y funciones específicas, como cónicos y martillados.

Comparación Detallada: Pernos, Tornillos y Espárragos

Comprender las diferencias entre pernos, tornillos y espárragos es crucial para seleccionar el sujetador adecuado. Los pernos, tornillos y espárragos son tres tipos diferentes de fijaciones mecánicas. Si bien todos tienen rosca, presentan diferencias significativas en cuanto a forma, uso y rendimiento.

Diferencias Clave entre Pernos, Tornillos y Espárragos

A continuación, se presenta una tabla de comparación rápida:

Distinciones Adicionales

• Pernos: Son elementos de fijación mecánicos de alta resistencia, generalmente utilizados para conexiones de alta resistencia y fácil de desmontar. Constan de una varilla roscada, una cabeza redonda o hexagonal, una arandela y una tuerca. En comparación con los tornillos, los pernos suelen ser más largos, pero de menor diámetro. Los pernos se caracterizan por su construcción de acero, alta resistencia y estabilidad a cortante, tensión y torsión, lo que los hace ideales para su instalación y conexión en ingeniería mecánica y estructural.
• Tornillos: En comparación con los pernos, los tornillos son más cortos y gruesos en longitud y diámetro, y suelen atravesar dos o más objetos desde la superficie para conectarlos y asegurarlos. Los tornillos se utilizan generalmente en aplicaciones compactas, como muebles, estructuras de madera y otros componentes de conexión.
• Espárragos: Los pernos y espárragos son fijaciones mecánicas resistentes, pero la diferencia radica en aspectos como la forma y el uso. Los espárragos se utilizan a menudo en aplicaciones que requieren conexiones de alta resistencia, como en estructuras arquitectónicas y de ingeniería, donde suelen utilizarse para soportes y cimentaciones, dependiendo del control de la elevación y el asentamiento para mantener el equilibrio horizontal de la carga. Por lo demás, los espárragos suelen ser mucho más largos que los pernos, carecen de cabeza, solo tienen dos puertos y no son estándar para los requisitos de modelos personalizados. Además, los espárragos ofrecen alta resistencia y estabilidad, y pueden equiparse con accesorios como tuercas y arandelas para su conexión.

En resumen, los pernos, tornillos y espárragos difieren en forma, longitud y propósito. Es fundamental elegir los sujetadores mecánicos adecuados, ya que esto afectará directamente la estabilidad y confiabilidad de la conexión.

Selección de Materiales: Grados de Acero Inoxidable

La elección del material afecta no solo la resistencia a la corrosión, sino también la durabilidad y el rendimiento mecánico. Los sujetadores de acero inoxidable son ampliamente utilizados debido a su resistencia a la corrosión y durabilidad. Sin embargo, los diferentes grados ofrecen diferentes propiedades:

• Acero inoxidable 304 (A2): Grado más común, que ofrece buena resistencia a la corrosión. Se utiliza en construcción, maquinaria y procesamiento de alimentos.
• Acero inoxidable 316 (A4): Mayor resistencia a la corrosión, ideal para entornos marinos y químicos. Se utiliza en plataformas marinas, construcción naval y equipos médicos.
• Acero inoxidable 410: Mayor resistencia pero menor resistencia a la corrosión. Se utiliza comúnmente en maquinaria automotriz e industrial.

Normas de la Industria para Sujetadores

Cada tipo de fijación debe cumplir con las normas de la industria para garantizar su rendimiento y seguridad. Algunas normas clave incluyen:

• ISO (Organización Internacional de Normalización)
  • ISO 4014: Pernos de cabeza hexagonal.
  • ISO 4762: Tornillos de cabeza hueca.
  • ISO 898-1: Propiedades mecánicas de los pernos de acero.
• DIN (Deutsches Institut für Normung - Norma alemana)
  • DIN 931: Pernos hexagonales con rosca parcial.
  • DIN 933: Pernos hexagonales totalmente roscados.
  • DIN 975: Varillas totalmente roscadas (pernos prisioneros).
• ASTM (Sociedad Americana para Pruebas y Materiales)
  • ASTM A193: Pernos prisioneros de aleación y acero inoxidable.
  • ASTM A307: Pernos y espárragos de acero con bajo contenido de carbono.

Preguntas Frecuentes sobre Sujetadores

Seleccionar el sujetador adecuado es crucial en industrias como la construcción, la automoción, la energía eólica, el petróleo y el gas, y la maquinaria. Usar uno incorrecto puede provocar fallas estructurales, mayores costos de mantenimiento e incluso riesgos de seguridad.

¿Cuáles son las desventajas de los tornillos de acero inoxidable?

A pesar de sus ventajas, los tornillos de acero inoxidable tienen algunas limitaciones:

• Mayor costo: Los sujetadores de acero inoxidable son más caros que los de acero al carbono.
• Riesgo irritante: Cuando se aprietan demasiado, los tornillos de acero inoxidable pueden incautarse o bloquearse debido a la fricción.
• Menor resistencia a la tracción: En comparación con el acero de aleación, los sujetadores de acero inoxidable generalmente tienen menor resistencia mecánica.

¿Son los pernos de acero inoxidable más fuertes que los de acero dulce?

Sí, pero depende del grado:

• Acero inoxidable 316 (A4): Tiene una fuerza similar al acero al carbono Grado 8.8, pero con mejor resistencia a la corrosión.
• Acero inoxidable 304 (A2): Un poco más débil pero aún más fuerte que el acero dulce.
• Pernos de acero dulce: Generalmente de menor resistencia, mejor para aplicaciones de baja tensión.

¿Por qué utilizar pernos prisioneros en lugar de pernos?

Se utilizan espárragos en lugar de pernos en casos específicos porque:

• Permiten una aplicación precisa del par, sin tensión de torsión.
• Distribuyen la carga de manera más uniforme, reduciendo la tensión en los componentes.
• Son más fáciles de mantener; solo se quita la tuerca, manteniendo el espárrago en su lugar.
• Los pernos prisioneros proporcionan una mejor distribución de la tensión, por lo que no se recomiendan pernos donde se utilizarán pernos prisioneros.

Pernos vs. Pernos prisioneros: ¿cuál es más barato?

Los pernos suelen ser más económicos que los espárragos. Estos últimos ofrecen fiabilidad a largo plazo en entornos extremos.

¿Qué tipo de herramienta se utiliza para los pernos prisioneros?

En aplicaciones simples, se fijan con la ayuda de una llave, pero para aplicaciones de alta tecnología pueden requerir tensores o multiplicadores de torsión.

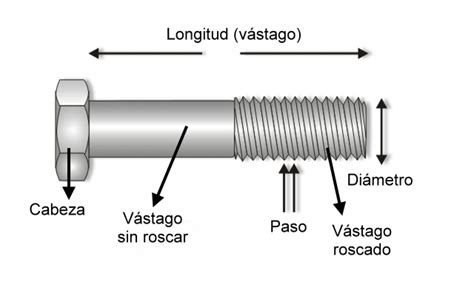

¿Cómo se expresa el tamaño de un perno métrico?

Un tamaño de perno métrico se escribe como M(diámetro) × (paso) × (longitud), por ejemplo:

• M10 × 1.5 × 50 → 10 mm de diámetro, paso de 1.5 mm, longitud de 50 mm.

Si no se menciona ningún paso, se asume que es estándar para ese diámetro.
