Buscar soluciones frente a los fallos que merman la capacidad de tu empresa requiere, antes que nada, una diagnosis certera y ajustada. Una de las mejores herramientas para afrontar este desafío es el diagrama de Ishikawa, también conocido como diagrama de causa y efecto o diagrama de espina de pescado.
Desarrollado por el ingeniero japonés Kaoru Ishikawa en 1943, este método nació en 1952 en la empresa Kawasaki Iron Fukiai Works. Su objetivo principal es ayudar a los equipos a identificar las causas reales de los problemas y los cuellos de botella en los procesos operativos y organizacionales, yendo más allá de los síntomas superficiales.
¿Para qué sirve el diagrama causa-efecto?
La principal aplicación del Diagrama de Ishikawa es facilitar el análisis de organización para encontrar la raíz de un problema. Al permitir visualizar de forma estructurada los factores que influyen en una situación indeseada, se convierte en una herramienta esencial para la mejora continua y la gestión de calidad, permitiendo:
- Resolver problemas complejos de manera visual.
- Fomentar el pensamiento crítico y la colaboración multidisciplinaria.
- Prevenir problemas futuros mediante el análisis sistemático de riesgos.
- Evitar soluciones temporales, enfocándose en la causa raíz.
Las 6M: Elementos principales del análisis
El método se estructura como una espina de pescado. La cabeza, situada a la derecha, contiene el efecto o problema. Las espinas principales representan las categorías de causas, conocidas comúnmente como las 6M:
| Categoría | Descripción |
|---|---|
| Método | Procedimientos, flujo de trabajo y sistemas de estandarización. |
| Mano de obra | Errores humanos, falta de formación, comunicación y habilidades. |
| Maquinaria | Funcionamiento de equipos, mantenimiento, tecnología obsoleta. |
| Materiales | Calidad de insumos, gestión de stock y proveedores. |
| Medición | Fallas en métricas, instrumentos de control y calibración. |
| Medio ambiente | Factores externos, condiciones climáticas o impacto ambiental. |

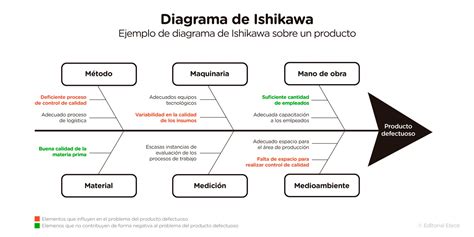

Diagrama de Causa-Efecto (Espina de pescado o Ishikawa)
Cómo hacer un Diagrama de Ishikawa paso a paso
Para estructurarlo correctamente y obtener resultados eficaces, se deben seguir estos pasos:
- Definir el problema: Escríbelo claramente en la "cabeza" del pez. Sé lo más específico posible.
- Dibujar la espina dorsal: Traza una línea horizontal que parta desde la cabeza hacia la izquierda.
- Identificar categorías: Crea ramas a partir de la espina dorsal usando las 6M u otras categorías relevantes.
- Lluvia de ideas: Analiza con el equipo todas las posibles causas, preguntándote repetidamente «¿por qué?» para llegar a la raíz.
- Desglosar subcausas: Añade ramas adicionales si es necesario para detallar factores específicos.
- Priorizar y analizar: Identifica cuáles son los causantes principales y diseña planes de acción efectivos.
Ventajas y desventajas
Como toda metodología, presenta puntos fuertes y aspectos a considerar:
- Ventajas: Ayuda a organizar información compleja, mejora la comunicación del equipo y permite un enfoque proactivo en la resolución de problemas.
- Desventajas: Su creación puede requerir tiempo, puede ser difícil de interpretar si no se diseña con claridad y existe el riesgo de sesgo si no hay una participación activa del equipo.
El uso del diagrama de Ishikawa es un paso fundamental antes de implementar acciones correctivas, permitiendo a empresas de todos los sectores, desde la logística hasta la industria alimentaria, elevar su rendimiento y calidad de forma duradera.
