Filtros en Calderas Industriales: Tipos, Mantenimiento y Tecnologías

En el ámbito industrial, las calderas son equipos esenciales que, si bien generan energía, también pueden producir partículas y gases contaminantes. Estos subproductos tienen el potencial de impactar negativamente tanto en el medio ambiente como en la seguridad de los trabajadores. Para mitigar estos efectos, la instalación de filtros de mangas en las calderas se presenta como una solución industrialmente viable y eficaz. Este artículo explora en detalle qué son los filtros de mangas, sus diversas aplicaciones, los principios de funcionamiento de diferentes tipos de colectores de polvo, y la importancia fundamental del mantenimiento preventivo y correctivo para asegurar su longevidad y eficiencia.

La Importancia de los Filtros en Sistemas de Calderas

Los colectores de polvo, también conocidos como filtros de mangas, desempeñan un papel crucial en los sistemas de calderas industriales. Su función principal es la de mantener el aire limpio, eliminando partículas de polvo y otras impurezas de las corrientes de gas. Esto no solo protege la salud de los trabajadores y el medio ambiente, sino que también contribuye a la longevidad y al rendimiento óptimo del equipo de la caldera.

Beneficios Clave de los Colectores de Polvo en Calderas

• Eficiencia Mejorada: Al mantener limpios los componentes internos de la caldera, se reduce el desgaste y se prolonga la vida útil del equipo.
• Mejor Calidad del Aire: La captura de partículas dañinas contribuye a un entorno de trabajo más saludable y reduce el impacto ambiental.
• Mantenimiento Reducido: La acumulación de suciedad y polvo se minimiza, lo que se traduce en menos necesidad de limpieza y ahorro de tiempo y recursos.
• Cumplimiento de la Normativa: Los colectores de polvo ayudan a los sistemas de calderas a cumplir con las estrictas regulaciones de calidad del aire vigentes en muchas jurisdicciones.

Tipos de Colectores de Polvo Mecánicos

Los colectores de polvo mecánicos utilizan diversos métodos para separar el polvo de las corrientes de gas. Estos métodos se basan en principios físicos, y existen varios tipos de colectores diseñados para diferentes aplicaciones industriales.

Colectores de Polvo Ciclónicos

Los colectores de polvo ciclónicos utilizan la fuerza centrífuga para separar las partículas del aire. El aire cargado de polvo entra en el colector en un movimiento giratorio, lo que empuja las partículas más pesadas hacia la pared exterior. El polvo se acumula en un recipiente en la parte inferior.

Principio de Funcionamiento:

El aire gira en forma de cono, forzando al polvo a desplazarse hacia afuera y caer por gravedad.

Ventajas:

Son equipos simples, requieren poco mantenimiento y son efectivos para partículas más grandes.

Aplicaciones Adecuadas:

Fábricas, talleres de carpintería y otros lugares con presencia de polvo grueso.

Colectores de Polvo Multiciclónicos

Funcionando de manera similar a los ciclónicos, los colectores multiciclónicos emplean varios conos en paralelo. Esta configuración les permite capturar una mayor cantidad de polvo simultáneamente, siendo adecuados para entornos con altas cargas de polvo.

Principio de Funcionamiento:

El aire gira en múltiples conos al mismo tiempo, aumentando la eficiencia en la eliminación de polvo.

Ventajas:

Alta eficiencia de recolección y capacidad para manejar mayores volúmenes de aire.

Aplicaciones Adecuadas:

Industrias con altas concentraciones de polvo, como el procesamiento de metales y la producción de alimentos.

Colectores de Polvo Húmedo (Scrubbers)

Los colectores de polvo húmedo utilizan agua para atrapar el polvo y las partículas. Al rociar agua en el flujo de aire, las gotas de agua capturan las partículas, purificando el aire. Este tipo de colector es particularmente eficaz para el polvo muy fino.

Principio de Funcionamiento:

El agua se pulveriza en el aire, y las partículas de polvo quedan atrapadas en las gotas de agua.

Ventajas:

Excelente control del polvo y reducción de riesgos de incendio, además de controlar contaminantes gaseosos.

Aplicaciones Adecuadas:

Metalurgia, soldadura y procesos que generan polvo fino o humos.

Filtros de Mangas en Calderas Industriales

Los filtros de mangas son un componente vital en las calderas industriales modernas. Están diseñados para capturar las partículas finas (cenizas volantes) generadas durante la combustión del combustible, asegurando el cumplimiento de las normativas medioambientales y protegiendo la salud pública.

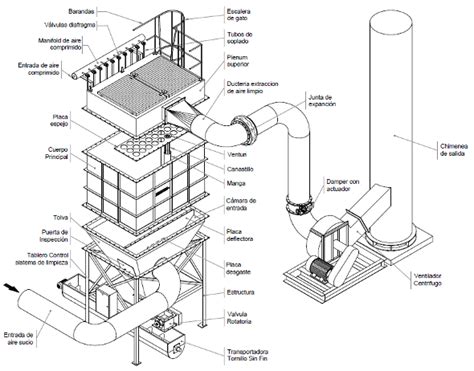

Componentes y Funcionamiento de un Filtro de Mangas

Un filtro de mangas consta de varias partes esenciales que trabajan en conjunto para lograr una filtración eficiente:

• Entrada y Distribución: Los gases de combustión calientes y cargados de cenizas entran al filtro a través de un conducto de entrada diseñado para distribuir el gas uniformemente.
• Filtración y Formación de Torta: El gas fluye desde el exterior de las mangas filtrantes hacia el interior. Las partículas más grandes son capturadas por impacto inercial. Las partículas más finas quedan atrapadas al formarse una capa porosa de polvo en la superficie de la manga, conocida como "torta de polvo", que se convierte en el medio filtrante primario.
• Salida de Gas Limpio: El gas filtrado asciende hacia el pleno de aire limpio y sale del filtro a través del conducto de salida hacia la chimenea.
• Carcasa/Estructura: El robusto recinto de acero que contiene las mangas y la estructura de soporte.
• Hojas de Tubo: Placas metálicas perforadas que separan el lado del gas sucio del lado del gas limpio y proporcionan la superficie de sellado para las mangas.
• Bolsas Filtrantes: El componente central del sistema, fabricadas con tejidos especializados (fibra de vidrio, P84®, Ryton®, Nomex®, PTFE) seleccionados por su resistencia a la temperatura, compatibilidad química y durabilidad.
• Jaulas: Estructuras de malla metálica en el interior de cada bolsa que evitan su colapso y contribuyen a la eficacia de la limpieza.
• Tolva: Un recipiente en la parte inferior diseñado para recoger el polvo desprendido y canalizarlo hacia los puntos de descarga.
• Sistema de Limpieza (Pulse-Jet): El método más común para aplicaciones en calderas. Consiste en ráfagas de aire comprimido de alta presión que limpian las mangas, desalojando la torta de polvo hacia la tolva.

Ciclo de Limpieza y Mantenimiento del Filtro de Mangas

La acumulación de la torta de polvo aumenta la resistencia al flujo de gas (presión diferencial). El sistema de limpieza por chorro pulsado se activa periódicamente para desalojar el polvo acumulado y mantener la eficiencia del filtro. Un mantenimiento diligente es crucial:

• Inspección y Sustitución de Bolsas: Inspecciones regulares y sustitución de bolsas rotas, desgastadas o cegadas.
• Mantenimiento del Sistema de Aire Comprimido: Asegurar que el aire de impulsión esté libre de agua, aceite y partículas para evitar daños en las bolsas.
• Gestión de Tolvas: Asegurar que el polvo fluya libremente y se descargue regularmente para evitar obstrucciones.
• Control de la Presión Diferencial: Monitorizar las tendencias de la presión diferencial para detectar fugas, agujeros o fallos en la limpieza.
• Inspección de Jaulas: Verificar el estado de las jaulas para prevenir la abrasión de las bolsas.
• Detección de Fugas: Realizar pruebas periódicas para identificar fallos en los compartimentos o las bolsas.
• Gestión de la Temperatura: Controlar la temperatura del gas de entrada para evitar excursiones térmicas que puedan dañar el tejido de las bolsas.

Tratamiento del Agua en Sistemas de Calderas

El tratamiento adecuado del agua de alimentación es fundamental para el funcionamiento eficiente y confiable de las calderas. El agua cruda contiene impurezas que, si no se tratan, pueden causar problemas graves como incrustaciones, corrosión y acumulación de lodos.

Objetivos del Tratamiento del Agua

• Prevención de Incrustaciones: Eliminar minerales como calcio y magnesio que precipitan al calentarse y forman depósitos duros en las superficies de transferencia de calor.
• Reducción de la Corrosión: Minimizar el contacto de las superficies metálicas con sustancias corrosivas, controlando el oxígeno disuelto y manteniendo niveles de pH adecuados.
• Minimización de Lodos y Sedimentos: Evitar la acumulación de partículas sólidas en el fondo de la caldera que pueden afectar la transferencia de calor y promover la corrosión.

Procesos Clave de Tratamiento del Agua

Los procesos de tratamiento del agua para calderas incluyen:

• Filtración: Eliminación de sólidos suspendidos y partículas más grandes mediante diversos medios filtrantes.
• Ablandamiento: Reducción o eliminación de iones de calcio y magnesio mediante intercambio iónico. El agua dura puede causar incrustaciones significativas, reduciendo la eficiencia de la transferencia de calor y aumentando el consumo de energía.
• Desmineralización: Eliminación de sales minerales para prevenir incrustaciones y corrosión. Puede realizarse mediante intercambio iónico o ósmosis inversa. El agua desmineralizada tiene baja conductividad, lo que reduce el riesgo de corrosión.
• Desaireación (Eliminación de Oxígeno): Procesos para eliminar el oxígeno disuelto en el agua, que es un agente corrosivo importante.
• Ajuste de pH: Uso de aminas neutralizantes u otros químicos para mantener el nivel de pH dentro de un rango aceptable (generalmente entre 8.5 y 9.5) y prevenir la corrosión.
• Inhibidores de Corrosión: Aplicación de recubrimientos protectores o químicos que forman una barrera sobre las superficies metálicas.
• Tratamiento Químico: Adición de dispersantes, polímeros u otros aditivos para mantener las partículas sólidas en suspensión y prevenir la sedimentación.
• Operaciones de Purga: Retiro periódico de una porción del agua de la caldera para eliminar impurezas concentradas y mantener la calidad del agua.

Mantenimiento de Calderas y Filtros

El mantenimiento regular de las calderas y sus componentes, incluidos los filtros, es esencial para garantizar la seguridad, la eficiencia y la longevidad del equipo.

Mantenimiento de Filtros de Caldera (Hogar)

Aunque pequeños, los filtros de las calderas de calefacción (hornos) son vitales para la comodidad, la calidad del aire y la eficiencia energética. Protegen la unidad de calefacción y aseguran que el aire que respira su familia esté más limpio.

• Función del Filtro: Atrapa polvo, residuos y caspa de mascotas antes de que entren en el sistema de climatización, evitando la acumulación en componentes internos.
• Impacto de Filtros Obstruidos: Restringen el flujo de aire, obligando al sistema a trabajar más y durante más tiempo, lo que aumenta el consumo de energía y reduce la eficiencia.

Clasificaciones MERV y Tipos de Filtros

La Clasificación de Eficiencia Mínima Reportada (MERV), desarrollada por ASHRAE, indica la eficacia de un filtro para capturar partículas en suspensión en el aire. La escala va del 1 al 20.

• MERV 1-4 (Filtros de Fibra de Vidrio): Opción asequible y desechable, adecuada para presupuestos ajustados.
• MERV 6-13 (Filtros Plisados): Mayor superficie para capturar caspa de mascotas, esporas de moho, polen y polvo fino.
• MERV 8-10 (Filtros Electrostáticos): Utilizan electricidad estática para atraer partículas.
• MERV 8 (Filtros Lavables): Reutilizables, una opción ecológica y económica a largo plazo.
• MERV 17-20 (Filtros HEPA): Capturan el 99.97% de partículas de hasta 0.3 micras, incluyendo bacterias, virus y humo.

Selección y Sustitución del Filtro Adecuado

• Tamaño Correcto: Verifique las dimensiones en su filtro actual o consulte el manual de la caldera.
• Tipo de Filtro y Clasificación MERV: Adapte la selección a las necesidades de su hogar y a la compatibilidad del sistema. Hogares con mascotas o personas con alergias/asma pueden requerir filtros de mayor MERV y cambios más frecuentes.
• Frecuencia de Sustitución: La mayoría de los filtros deben sustituirse cada tres meses. Señales de advertencia incluyen suciedad visible, reducción del flujo de aire, mayor tiempo para alcanzar la temperatura deseada y facturas de energía más elevadas.

Mantenimiento de Calderas de Gasoil

El mantenimiento adecuado de las calderas de gasoil es crucial para su longevidad, rendimiento y seguridad. El uso de gasoil, aunque eficiente, puede dejar residuos en componentes como filtros, bombas y quemadores.

Mantenimiento Rutinario (Autogestionado por el Usuario):

• Reposo del Depósito: Esperar 1-2 horas después de rellenar el depósito de gasoil antes de encender la caldera para evitar la entrada de impurezas sólidas.
• Nivel del Depósito: Evitar que el depósito de combustible llegue a niveles muy bajos para prevenir la succión de sedimentos.
• Presión del Sistema: Verificar la presión del agua en el manómetro (normalmente entre 1.2 y 1.5 bares) y asegurarse de que el circuito esté lleno y las llaves abiertas.
• Observación del Humo: El humo invisible indica una combustión correcta. El humo visible señala pérdida de energía y aumento de emisiones contaminantes.
• Regulación de Temperatura: Ajustar el termostato de la caldera (aprox. 60-70 °C) y el termostato ambiente (aprox. 20 °C) para optimizar el consumo y el funcionamiento.
• Encendidos de Control: Realizar encendidos breves (al menos 10 minutos) 3 veces durante el verano si la caldera no se usa regularmente para prevenir el deterioro por inactividad.

Mantenimiento Anual (Por Técnicos Especializados):

• Chequeo General y Limpieza: Realizar una limpieza integral del interior de la caldera, incluyendo la cámara de combustión y deshollinado, para eliminar residuos calcáreos y prevenir la emisión de gases tóxicos.
• Limpieza y Regulación del Quemador: Inspeccionar y limpiar el quemador, y si es necesario, regularlo para asegurar una combustión eficiente.
• Limpieza de Filtros de Gasoil: Limpiar los filtros al menos dos veces al año para asegurar un flujo adecuado de combustible y optimizar el rendimiento.
• Limpieza y Calibración de Boquilla Inyectora y Electrodos: Estas piezas se desgastan y requieren limpieza y calibración precisa según las especificaciones del fabricante.
• Revisión de la Llama: La llama debe ser azul intenso y estable. Una llama amarillenta o inestable indica problemas de combustión o fugas.
• Revisión del Sistema de Conductores (Tuberías): Inspeccionar las tuberías de agua caliente y retorno para detectar posibles obstrucciones o averías.
• Purgado de Radiadores: Eliminar el aire acumulado para mejorar la circulación del agua caliente y la eficiencia de la calefacción.

Mantenimiento Urgente (Por Personal Cualificado):

• Gasto Excesivo de Combustible: Puede indicar filtros sucios, fugas de combustible o problemas con la boquilla inyectora.
• Fluctuaciones Anormales de Presión: Subidas o bajadas excesivas de presión pueden deberse a medidores defectuosos, llaves de llenado averiadas o fallos en la válvula de seguridad.
• Obstrucción de la Chimenea: La acumulación de humos anormales o su escape por lugares inesperados requiere la intervención de un técnico para desatascar la chimenea.
• Humo Excesivo o Fugas: Puede ser síntoma de una chimenea sucia, un quemador desajustado o juntas defectuosas, representando un peligro.
• Caldera se Apaga o No Arranca: Causas pueden variar desde filtros sucios hasta obstrucciones graves en el combustible, problemas eléctricos o fallos del termostato.
• Falta de Agua Caliente: Puede deberse a bolsas de aire, fallos en válvulas, fugas, problemas con el vaso de expansión o niveles bajos de agua.

Innovaciones en la Tecnología de Recolección Mecánica de Polvo

La tecnología de recolección mecánica de polvo ha experimentado avances significativos, resultando en sistemas más eficientes, efectivos y respetuosos con el medio ambiente.

• Diseños Energéticamente Eficientes: Los colectores modernos consumen menos electricidad, reduciendo los costos operativos.
• Funciones de Reducción de Ruido: Los nuevos sistemas son más silenciosos, mejorando el entorno de trabajo.
• Integración con Sistemas de Automatización: Permiten un control y monitoreo más precisos, con ajustes y diagnósticos automáticos.

Comparativa de Tecnologías Tradicionales vs. Modernas

Estudio de Caso: Implementación Exitosa de Colectores de Polvo Mecánicos

Una planta de fabricación enfrentaba serios problemas debido al polvo generado en su proceso productivo, lo que afectaba la salud de los trabajadores y la calidad del producto. La instalación de colectores de polvo mecánicos resolvió estos desafíos.

Desafíos Enfrentados:

Altos niveles de polvo peligrosos, impacto negativo en la calidad del producto y un proceso de limpieza excesivamente demandante.

Soluciones Implementadas:

Colaboración con expertos para instalar colectores de polvo mecánicos adaptados a sus necesidades, utilizando ventiladores para extraer aire a través de filtros y capacitando al personal en su uso y mantenimiento.

Resultados Obtenidos:

Mejora notable en la calidad del aire, aumento de la seguridad y bienestar de los empleados, reducción del tiempo de limpieza y mejora en la calidad de los productos finales.

Consideraciones Finales

La selección del colector de polvo mecánico adecuado es fundamental para una filtración eficiente, contribuyendo a un aire más limpio y a un entorno de trabajo más seguro. Empresas especializadas ofrecen soluciones sostenibles y eficientes para satisfacer las necesidades industriales y proteger el medio ambiente. Al elegir un colector, se deben considerar factores como el tamaño, el tipo de polvo y el flujo de aire para garantizar el mejor rendimiento posible.

El tratamiento adecuado del agua en las calderas es vital para prevenir problemas como la formación de incrustaciones y la corrosión, asegurando la eficiencia y longevidad del sistema. Las pruebas y el monitoreo regulares de los parámetros de calidad del agua, junto con la dosificación y control precisos de los químicos, son esenciales para una gestión eficaz.

Finalmente, el mantenimiento regular de filtros, quemadores, boquillas y otros componentes de las calderas, ya sean de gasoil o de otro tipo, es indispensable. Permite detectar problemas a tiempo, optimizar el consumo de combustible, prolongar la vida útil del equipo y garantizar un funcionamiento seguro y económico.
