Las resistencias eléctricas son componentes fundamentales en los hornos, encargadas de transformar la energía eléctrica en calor para alcanzar y mantener las temperaturas necesarias en diversos procesos térmicos. Su funcionamiento, disposición y tipo de recinto son aspectos clave a considerar para una operación eficiente y segura.
Funcionamiento y Tipos de Resistencias Eléctricas
El principio de funcionamiento de una resistencia eléctrica se basa en el efecto Joule, donde la energía cinética de los electrones que fluyen a través de un conductor se transforma en calor al chocar con los átomos del material. Este fenómeno se describe mediante la Ley de Joule, que establece que el calor generado es proporcional al cuadrado de la intensidad de la corriente, la resistencia y el tiempo de paso (Calor = I²Rt).
La resistencia eléctrica (R) es una medida de la oposición que presenta un material al paso de la corriente eléctrica. Se mide en ohmios (Ω). Su valor depende de varios factores:

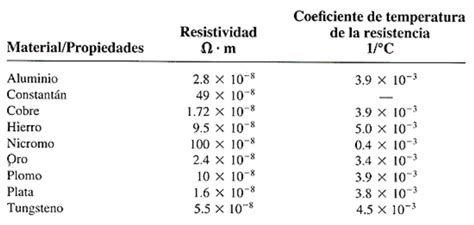

- Tipo de material: Cada material posee una resistividad característica que indica su grado de oposición al flujo de electrones. Metales como el cobre y la plata tienen baja resistividad, mientras que aleaciones como el nicromo o el Kanthal presentan mayor resistividad, siendo ideales para aplicaciones calefactoras.
- Longitud del conductor: La resistencia es directamente proporcional a la longitud. Un conductor más largo ofrece mayor oposición.
- Sección transversal: La resistencia es inversamente proporcional al área de la sección transversal. Un conductor más grueso ofrece menor resistencia, ya que permite el paso de más electrones.
- Temperatura: En general, la resistencia de los metales aumenta con la temperatura, aunque existen excepciones como los semiconductores.
Existen diversos tipos de resistencias eléctricas, clasificadas principalmente por su diseño y función:
- Resistencias fijas: Su valor de resistencia es constante y se utilizan para controlar la corriente en circuitos.
- Resistencias variables (potenciómetros): Permiten ajustar manualmente el valor de la resistencia.
- Resistencias calefactoras: Diseñadas específicamente para convertir energía eléctrica en calor, usadas en hornos, calentadores y electrodomésticos.
- Termistores: Resistencias cuyo valor varía significativamente con la temperatura. Existen dos tipos:
- NTC (Coeficiente de Temperatura Negativo): Su resistencia disminuye al aumentar la temperatura.
- PTC (Coeficiente de Temperatura Positivo): Su resistencia aumenta al aumentar la temperatura.
Además, según su construcción, podemos encontrar resistencias de:
- Película de carbón
- Carbón prensado
- Metal vidriado
- Bobinadas
- SMD (Dispositivo de Montaje Superficial)
- Película de óxido metálico
- Cemento o resistencia de potencia
- Variables o potenciómetros
- Dependientes de la temperatura, luz o tensión
- Varistores

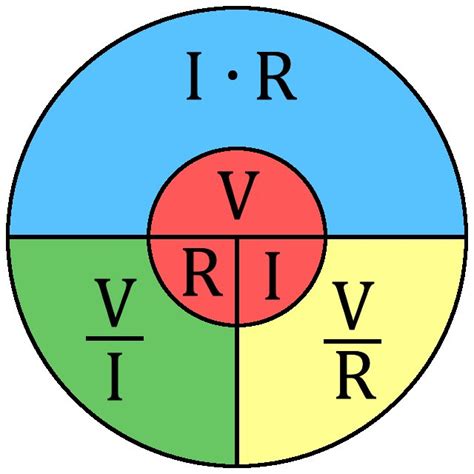

El cálculo de la resistencia eléctrica en un conductor cilíndrico se rige por la Ley de Ohm: R = V / I, donde V es la tensión y I es la intensidad de la corriente. Para medir la resistencia se utiliza un multímetro configurado en la escala de ohmios (Ω).
Resistencias para Calentamiento en Hornos
En el contexto de los hornos, las resistencias eléctricas juegan un papel crucial en los sistemas de calentamiento. Podemos distinguir entre:
Calentamiento Directo por Resistencia

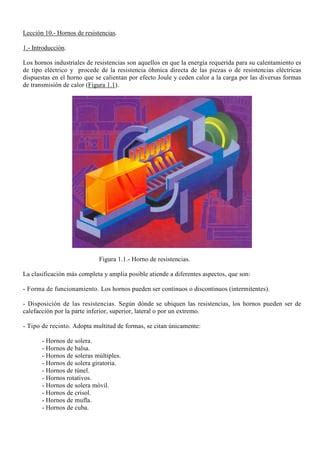

En este método, el producto a calentar forma parte del circuito eléctrico, permitiendo un calentamiento rápido y uniforme. Es adecuado para piezas de pequeñas dimensiones y formas regulares como barras, alambres o pletinas. En algunos casos, es posible obtener una temperatura ligeramente superior en el centro del producto que en su superficie.
Calentamiento Indirecto por Resistencia Eléctrica
Este es el método más común en la industria. Las resistencias eléctricas se disponen en el recinto del horno y calientan el aire o un medio de transferencia térmica (como un gas inerte o un material cerámico de llenado), que a su vez calienta el producto. Esto permite un mayor control de la temperatura y protege el producto de posibles contaminaciones directas de las resistencias.
Las resistencias indirectas suelen estar alojadas en fundas metálicas, a menudo con un cerámico de llenado para mejorar la transferencia de calor y la protección. Se utilizan en una amplia gama de hornos, incluyendo aquellos para tratamientos térmicos que pueden alcanzar temperaturas de hasta 1100 °C.
Materiales de las Resistencias Eléctricas
La selección del material para las resistencias es fundamental para garantizar su durabilidad y rendimiento a altas temperaturas. Las aleaciones más utilizadas son:
Aleaciones de Base Ni-Cr (Níquel-Cromo)
Estas aleaciones son muy populares debido a su excelente resistencia a la oxidación en caliente y sus buenas características mecánicas a elevadas temperaturas. Se utilizan en una amplia gama de aplicaciones, desde hornos de tratamientos térmicos hasta aparatos electrodomésticos.
- Austenítica de 80 Ni-20 Cr: Temperatura máxima de utilización de 1200 °C. Ofrece gran resistencia a la oxidación en caliente y excelentes propiedades mecánicas a altas temperaturas.
- Austenítica de 70 Ni-30 Cr: Temperatura máxima de utilización de 1200 °C. Adecuada para atmósferas cementantes o reductoras, pero no se recomienda en presencia de azufre, plomo o zinc.
- Austenítica de 60 Ni-15 Cr-25 Fe: Se recomienda no sobrepasar los 900 °C, especialmente en atmósferas cementantes o reductoras.
- Austenítica de 40 Ni-20 Cr-40 Fe: Adecuada para temperaturas de hasta 1150 °C.
- Austenítica de 30 Ni-20 Cr-50 Fe y Austenítica de 20 Ni-25 Cr-55 Fe: Se utilizan en resistencias de arranque y reóstatos de motores eléctricos.
La variación en las características entre fabricantes de estas aleaciones puede ser significativa. Algunas variantes se obtienen mediante pulvimetalurgia (PM) para mejorar su resistencia al funcionamiento prolongado a alta temperatura.
Aleaciones de Fe-Cr-Al (Hierro-Cromo-Aluminio)
Estas aleaciones también presentan alta resistividad y buena resistencia a la oxidación, siendo una alternativa a las aleaciones Ni-Cr, especialmente en aplicaciones donde otros materiales presentaban problemas de deformación, fluencia u oxidación. Pueden alcanzar temperaturas de operación de hasta 2300-2400 °C. Su resistividad eléctrica aumenta considerablemente con la temperatura.
Otros Materiales para Altas Temperaturas
- Tungsteno: Puede alcanzar temperaturas de hasta 2500-2700 °C en hornos de alto vacío. Sin embargo, su conformado es difícil y las soldaduras prácticamente imposibles.
- Molibdeno (Mo): Similar al tungsteno en cuanto a temperaturas alcanzables y dificultades de conformado.
- Carburo de Silicio (SiC): Se utiliza en forma de tubos o varillas, con la particularidad de que su resistencia aumenta con el tiempo de uso. Puede operar hasta 1500 °C.
- Disiliciuro de Molibdeno (MoSi₂): Permite alcanzar temperaturas de hasta 1800 °C y presenta buena flexibilidad y resistencia a la oxidación.
- Grafito: Se emplea en hornos de vacío y especiales, alcanzando temperaturas de hasta 2500-2600 °C. Su resistencia eléctrica varía significativamente con la temperatura.
- Cerámicos (óxido de zirconio, óxido de itrio): Utilizados en aplicaciones de muy alta temperatura, a menudo como tubos radiantes o componentes aislantes.
Disposición de las Resistencias Metálicas en Hornos
La forma en que se disponen las resistencias dentro del horno influye en la distribución del calor y la eficiencia del proceso. Algunas configuraciones comunes incluyen:

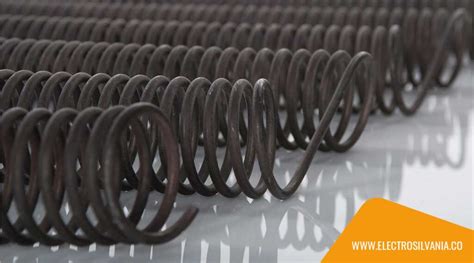

- Arrollado en espiral sobre tubos cerámicos: Las espiras de alambre resistivo se enrollan sobre tubos de material cerámico.
- Arrollado en espiral sobre ranuras cerámicas: Similar al anterior, pero las espiras se asientan en ranuras preformadas en los elementos cerámicos.
- Ondulado con soportes de gancho: Tiras o alambres resistivos ondulados se soportan mediante ganchos metálicos o cerámicos. Son comunes en hornos de mayor potencia (más de 100-200 kW).
- Placas o ladrillos refractarios: Las resistencias pueden estar incrustadas o dispuestas sobre ladrillos refractarios densos o aislantes.
- Resistencias blindadas: El elemento resistivo está encapsulado dentro de un tubo metálico, a menudo relleno de material aislante. Son muy utilizadas por su durabilidad y seguridad.
La conexión eléctrica de las resistencias puede realizarse en estrella o triángulo, permitiendo adaptar la tensión de alimentación a los requerimientos de cada rama de resistencias (por ejemplo, 127, 220 o 380 V).
Resistencias Especializadas para Hornos
Existen resistencias diseñadas para aplicaciones específicas dentro de hornos:
- Resistencias de SiC (Carburo de Silicio): Se utilizan en hornos de alta temperatura, a menudo en forma de tubos o varillas. Su resistencia aumenta con el tiempo de uso (envejecimiento), lo que requiere ajustes en el control.
- Resistencias de MoSi₂ (Disiliciuro de Molibdeno): Ideales para hornos que operan a temperaturas muy elevadas (hasta 1800 °C) y que requieren alta resistencia a la oxidación.
- Tubos radiantes: Utilizados en hornos de bóveda, donde el alambre resistivo se enrolla en espiral sobre tubos cerámicos. Transmiten calor principalmente por radiación.
- Resistencias blindadas con aletas: Las aletas aumentan la superficie de disipación de calor, mejorando la transferencia térmica, especialmente en aplicaciones de aire forzado dentro del horno.
Consideraciones Adicionales
Al seleccionar e instalar resistencias eléctricas para hornos, es importante tener en cuenta:
- Potencia requerida: Determinada por el tamaño del horno, la temperatura deseada y el tiempo de calentamiento.
- Tensión de alimentación: Debe ser compatible con la red eléctrica disponible.
- Atmósfera del horno: Algunas aleaciones son más resistentes a atmósferas reductoras, cementantes o que contienen azufre.
- Durabilidad y vida útil: Depende del material, la temperatura de operación y las condiciones de uso.
- Sistema de control de temperatura: Esencial para mantener la temperatura deseada, optimizar el consumo energético y prolongar la vida útil de las resistencias.
- Conexiones eléctricas: Deben ser robustas y adecuadas para soportar altas temperaturas y corrientes. El material más adecuado para los terminales suele ser el mismo que el de las resistencias.
La correcta elección y mantenimiento de las resistencias eléctricas son cruciales para el rendimiento, la seguridad y la eficiencia de cualquier horno industrial o de laboratorio.
