Los hornos de inducción son equipos esenciales en la industria metalúrgica, diseñados para fundir y refinar metales de manera eficiente y con un impacto ambiental reducido. Su aplicación abarca diversos sectores, incluyendo fundiciones, acerías y refinerías de metales preciosos. Este artículo profundiza en el funcionamiento de estos hornos, sus aplicaciones y las ventajas que ofrecen en el panorama industrial actual.
¿Qué es un Horno de Inducción?
Un horno de inducción es un horno eléctrico que genera calor mediante el calentamiento por inducción del metal. Su capacidad puede variar desde menos de un kilogramo hasta 100 toneladas, y se utiliza comúnmente para fundir acero, cobre, aluminio y metales preciosos. En comparación con otros métodos de fundición, los hornos de inducción ofrecen un proceso de fundición limpio, eficiente en el consumo de energía y bien controlado.
La mayoría de las fundiciones modernas emplean este tipo de horno. Muchas fundiciones de hierro fundido prefieren los hornos de inducción a los cubilotes, ya que liberan considerablemente menos polvo y otros contaminantes. A diferencia de un horno de arco eléctrico o un alto horno, el horno de inducción no requiere un arco eléctrico ni combustión. Esto significa que la temperatura de la carga (el material que se introduce en el horno para calentar) no necesita ser superior a la temperatura requerida para la fusión, lo que evita la pérdida de valiosos elementos de aleación.
Funcionamiento del Campo Magnético y Calentamiento por Inducción
El principio fundamental de un horno de inducción se basa en la inducción electromagnética. El proceso comienza con una bobina de inducción, generalmente fabricada con tubos de cobre de alta conductividad. A medida que una corriente eléctrica alterna fluye a través de esta bobina, se genera un campo magnético en y alrededor de la misma.

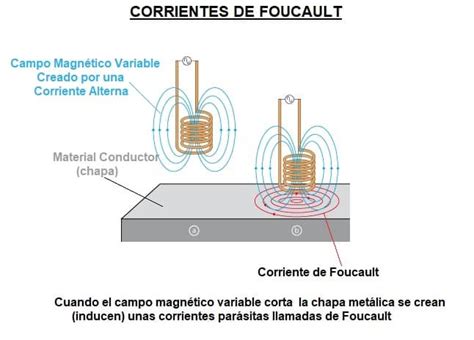

La capacidad de este campo magnético para realizar trabajo depende de su diseño y de la intensidad de la corriente que fluye. La energía del campo magnético se transfiere al metal contenido en un crisol, calentándolo hasta el punto deseado. El campo magnético alterno induce corrientes eléctricas en el metal, conocidas como corrientes de Foucault. Estas corrientes circulares fluyen a través de la resistencia natural del metal, generando calor mediante el calentamiento Joule.
En materiales ferromagnéticos como el hierro, el calentamiento también puede ocurrir por histéresis, un fenómeno donde los dipolos magnéticos moleculares se invierten dentro del metal. Una vez que el metal se funde, las corrientes de Foucault provocan una agitación vigorosa de la masa fundida, asegurando una mezcla homogénea.
Una ventaja clave del calentamiento por inducción es que el calor se genera directamente en el material, en lugar de depender de fuentes de calor externas. Esto es particularmente importante en aplicaciones donde la contaminación es una preocupación.
Frecuencia de Operación y Profundidad de Penetración
La frecuencia de operación de un horno de inducción varía considerablemente, desde la frecuencia industrial (50 o 60 Hz) hasta 400 kHz o más. La frecuencia utilizada depende típicamente del material que se funde, la capacidad del horno y la tasa de fusión requerida. Generalmente, cuanto menor es el volumen de fusión, mayor es la frecuencia utilizada. Esto se debe al fenómeno de la profundidad de piel, que es la distancia por debajo de la superficie de un conductor a la que puede penetrar una corriente alterna. Para una conductividad dada, una frecuencia más alta resulta en una menor profundidad de piel y, por lo tanto, una menor penetración en la masa fundida.
Las frecuencias más bajas, por otro lado, pueden inducir una mayor agitación o turbulencia en el metal fundido.
Tipos de Hornos de Inducción
Existen dos tipos principales de hornos de inducción:
Horno de Inducción con Núcleo (de Canal)
Este tipo de horno funciona de manera similar a un transformador. Consiste en una caja superior revestida de material refractario que contiene el metal fundido. Una unidad de inducción, denominada caja inferior, se une a la caja superior a través de una garganta, proporcionando la fusión o la potencia de retención. En conjunto, estos componentes forman un transformador donde el bucle de metal fundido actúa como el secundario, recibiendo energía de la bobina de inducción. El bucle genera calor y un campo magnético que provoca la circulación del metal en la caja superior. Esta circulación genera una acción de agitación beneficiosa en el metal fundido. Los hornos de inducción de canal se utilizan típicamente para la fundición o como unidades de retención para diversas aleaciones.
El flujo magnético concentrado en los hornos con núcleo garantiza una alta eficiencia energética, lo que los hace ideales para operaciones continuas en entornos de alta producción, como las plantas siderúrgicas. Sin embargo, el bucle de metal debe mantenerse caliente en todo momento, lo que limita la capacidad del horno para cambiar entre diferentes aleaciones.

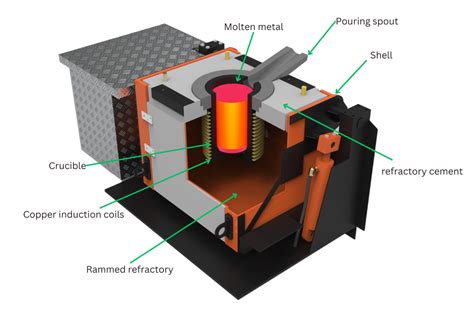

Horno de Inducción sin Núcleo
En contraste con el horno con núcleo, el horno de inducción sin núcleo tiene una bobina primaria que induce directamente una corriente en la carga metálica. La bobina está alojada dentro de una carcasa de acero y se enfría con agua para evitar el sobrecalentamiento. Estos hornos ofrecen un alto nivel de control sobre la temperatura y la química del metal, así como una distribución uniforme del calor gracias a la bobina de inducción. Estas características los hacen ideales para fundir todos los grados de aceros y hierros, muchas aleaciones no ferrosas y para la refundición.
Los hornos sin núcleo ofrecen una mayor flexibilidad, permitiendo cambios frecuentes de aleación y la capacidad de arrancar en frío. Son especialmente útiles en aplicaciones que requieren una amplia gama de frecuencias de operación, como fundiciones y laboratorios de investigación y desarrollo.
Componentes Clave de un Horno de Inducción
Un horno de fusión por inducción consta de varios componentes esenciales que trabajan en conjunto para lograr una fusión eficiente de metales:
- Bobina de Inducción: Generalmente hecha de cobre, con forma de espiral, genera un potente campo magnético para interactuar con la carga metálica.

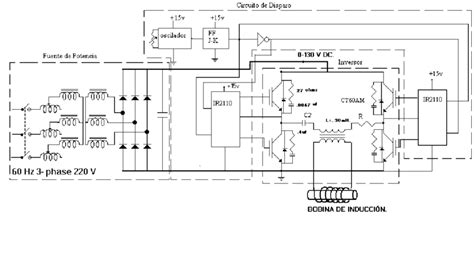

- Fuente de Alimentación (Generador de Inducción): Proporciona la energía necesaria a la bobina de inducción para crear el campo magnético alterno. Puede operar a diferentes frecuencias según la aplicación.
- Crisol: Contiene el metal a fundir y debe ser capaz de soportar altas temperaturas y resistir el choque térmico. Materiales comunes incluyen grafito, carburo de silicio y cerámicas a base de alúmina.
- Sistema de Control: Permite ajustar parámetros como la potencia de entrada, la frecuencia y el tiempo de calentamiento, optimizando el proceso de fusión.
- Revestimiento Refractario: Protege la estructura del horno de las altas temperaturas y evita el contacto directo del metal fundido con la bobina.
Ventajas de los Hornos de Inducción
Los hornos de inducción presentan numerosas ventajas sobre los métodos de fusión tradicionales:
- Eficiencia Energética: Generan calor directamente en el metal, minimizando la pérdida de calor y reduciendo el consumo de energía.
- Calidad del Metal Fundido: La ausencia de llamas abiertas minimiza la oxidación y la contaminación, produciendo un metal más limpio y consistente.
- Control Preciso de la Temperatura: Permiten un ajuste fino durante el proceso de fusión, mejorando la calidad general del producto.
- Flexibilidad Operativa: Admiten diversos tipos de metales (ferrosos y no ferrosos) y lotes de diferentes tamaños.
- Tiempos de Ciclo Reducidos: Su rápida capacidad de calentamiento mejora la productividad general.
- Seguridad Operativa: El sistema cerrado minimiza la exposición a altas temperaturas y muchos diseños modernos incorporan funciones de seguridad avanzadas.
Proceso de Fundición y Aplicaciones
La fundición es un proceso de fabricación que implica calentar metal hasta su estado líquido y verterlo en moldes para crear piezas de metal. Los hornos de inducción son fundamentales en este proceso. Una vez fundido el metal, se vierte desde el horno en un molde. Tras la solidificación, se retira la pieza terminada, conocida como "moldeo".
Los hornos de inducción se utilizan en diversas industrias:
- Industria Siderúrgica: Para producir aleaciones de acero de alta calidad para aplicaciones automotrices y aeroespaciales.
- Fundiciones: Para fabricar piezas fundidas complejas con alta integridad del material.
- Joyería: Para fundir metales preciosos como oro, plata y platino, logrando alta pureza y calidad.
- Industrias Aeroespacial y de Defensa: Para producir materiales de alto rendimiento con requisitos estrictos de propiedades metálicas.
- Reciclaje: Para procesar chatarra metálica, recuperando metales valiosos de manera eficiente y sostenible.
Que es un horno de Inducción?
Consideraciones de Seguridad y Mantenimiento
La seguridad es una preocupación crítica en la operación de hornos de alto voltaje. Es esencial asegurarse de que el horno esté instalado en un área bien ventilada, usar el equipo de seguridad apropiado, verificar que todas las conexiones eléctricas estén debidamente conectadas a tierra y aisladas, y seguir todos los códigos y regulaciones de seguridad aplicables.
Los signos de que un horno puede necesitar una reconstrucción incluyen disminución del rendimiento, aumento del consumo de combustible, averías frecuentes, calentamiento desigual y incumplimiento de las regulaciones ambientales o de seguridad. La duración de una reconstrucción puede variar significativamente según el alcance del trabajo y la disponibilidad de piezas de repuesto.
Tendencias Futuras
El futuro de la tecnología de hornos de fusión por inducción se presenta prometedor, con un enfoque en mejorar la eficiencia energética, aumentar la velocidad de fusión y optimizar la automatización. Se espera que las innovaciones en la tecnología de suministro de energía permitan operar a frecuencias aún más altas, lo que resultará en una fusión más rápida y un menor consumo de energía. La integración de tecnologías inteligentes, como IoT y análisis de datos, permitirá la monitorización en tiempo real y el mantenimiento predictivo. Además, la sostenibilidad es una tendencia clave, con el desarrollo de hornos que utilizan materiales y fuentes de energía más respetuosos con el medio ambiente.
