Cámaras Robóticas Pan Tilt Zoom (PTZ): Funcionamiento, Tipos y Aplicaciones

Las cámaras PTZ, acrónimo de pan-tilt-zoom (giro, inclinación y zoom), son un tipo de cámara de videovigilancia y producción de video diseñadas para ofrecer versatilidad y control. A diferencia de las cámaras estáticas, los modelos PTZ pueden moverse horizontalmente, verticalmente y acercar o alejar el zoom de forma remota, sin la necesidad de un operador de cámara presente físicamente detrás de la lente. Estas capacidades dinámicas las convierten en una excelente opción para diversas aplicaciones, desde el monitoreo de seguridad hasta la producción audiovisual en eventos.

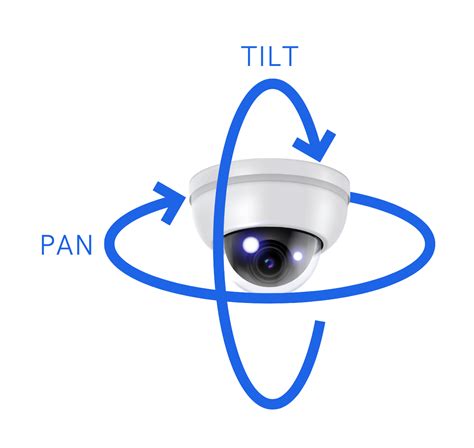

¿Qué significan Pan, Tilt y Zoom?

El funcionamiento de las cámaras PTZ se basa en tres movimientos principales que les permiten ajustar su campo de visión de manera remota:

• Pan (Giro): Se refiere al movimiento horizontal de la cámara, de izquierda a derecha. Es similar a girar la cabeza de un lado a otro.
• Tilt (Inclinación): Corresponde al movimiento vertical, hacia arriba o hacia abajo, sobre el eje de la cámara, como inclinar la cabeza hacia arriba o hacia abajo.
• Zoom (Acercamiento/Alejamiento): Permite que la cámara se acerque o se aleje del sujeto, cambiando la distancia focal del objetivo para ampliar objetos lejanos.

Mecanismos de Movimiento y Zoom

Las cámaras PTZ funcionan mediante motores internos que les permiten moverse y ajustar su campo de visión de manera remota. La mayoría de las cámaras PTZ modernas utilizan motores paso a paso para el movimiento de giro e inclinación. Se envía una señal de control a la cámara, generalmente a través de una conexión de red, la cual activa estos motores. La cámara también incorpora sensores que rastrean su posición, ayudando a la cámara a saber cuánto ha girado o inclinado y cuándo detenerse, lo que es crucial para mantener una visión estable y precisa.

Zoom Óptico vs. Zoom Digital

En cuanto a la función de zoom, existen dos tipos principales:

• Zoom Óptico: Implica el ajuste de la posición física de los elementos de la lente dentro de la cámara. Cuando se envía un comando de acercamiento, los elementos de la lente se acercan, aumentando la ampliación de la imagen sin pérdida de calidad. Permite ver distancias mayores con una resolución nítida.
• Zoom Digital: No implica ningún movimiento físico de la lente. En cambio, recorta la imagen existente y luego la amplía. Si bien puede hacer que el sujeto parezca más cercano, a menudo resulta en una pérdida de calidad de imagen porque la cámara simplemente estira los píxeles.

Control y Software de las Cámaras PTZ

Las cámaras PTZ suelen conectarse a un sistema de videovigilancia o software de gestión (VMS), que permite controlar sus movimientos desde una interfaz gráfica en una computadora, tablet o smartphone. Los controles pueden realizarse mediante protocolos como PTZ over IP, enviando y recibiendo datos a través de internet para cámaras modernas, o mediante sistemas analógicos con cables coaxiales o de par trenzado en modelos más antiguos. El software es un elemento clave en las últimas versiones de cámaras PTZ, ya que determina el controlador de la cámara y sus funcionalidades.

Los métodos de control remoto pueden incluir:

• Un control remoto por infrarrojos que viene con la cámara.
• Un controlador joystick dedicado, que permite gestionar varias cámaras simultáneamente en instalaciones profesionales.
• Software en una computadora o aplicación móvil, que proporciona una interfaz fácil de usar para desplazar, inclinar y hacer zoom.

Además, se pueden configurar ajustes preestablecidos, que son posiciones predefinidas a las que la cámara puede regresar rápidamente con un solo toque. También existe la capacidad de programar recorridos automáticos para supervisar áreas clave.

Software de Auto Tracking

Una característica avanzada en algunas cámaras PTZ es el software de Auto Tracking, un sistema de reconocimiento facial y detección del cuerpo humano de alta precisión. Este software permite un seguimiento automático de alta precisión con un mínimo error. Utiliza tecnología de aprendizaje profundo, acumulando y aprendiendo de decenas de miles de imágenes humanas, logrando una detección altamente precisa incluso en entornos con poca visibilidad. Para su funcionamiento, el sistema de Auto Tracking guarda en su base de datos la imagen y el nombre de las personas registradas en el sistema.

Tipos de Cámaras PTZ

Existen diversos tipos de cámaras PTZ, cada una adecuada para necesidades específicas:

• Analógicas: Estos modelos graban imágenes en formato analógico que se envían a un grabador de video digital (DVR) para su procesamiento y almacenamiento, ya que no pueden procesar datos internamente.
• Inalámbricas: Se conectan a un router WiFi privado para enviar imágenes en vivo de forma inalámbrica a los puntos de monitoreo, ideales donde no es posible instalar cables, aunque pueden ser susceptibles a interferencias.
• De Protocolo de Internet (IP): Envían y reciben datos a través de una conexión segura a internet (Ethernet), permitiendo transmitir imágenes en vivo a múltiples ubicaciones remotas. Pueden procesar y formatear las grabaciones internamente sin necesidad de un DVR.
• Con Alimentación a través de Ethernet (PoE): Envían datos y reciben energía a través de un único cable Ethernet. Son fáciles de instalar, sufren menos problemas de interferencia que los modelos WiFi y pueden operar en línea o en un sistema cerrado.
• Para Exteriores: Cuentan con carcasas resistentes a la intemperie (con clasificaciones como IP66 o superiores) que protegen los componentes internos de condiciones adversas como lluvia, nieve o aire salado.
• ePTZ (Panorámica, Inclinación y Zoom Electrónicos): Estas cámaras fijas utilizan el zoom digital para simular los efectos PTZ, manteniendo una grabación continua de toda la escena.

Usos y Aplicaciones de las Cámaras PTZ

La flexibilidad, capacidad de movimiento y zoom de las cámaras PTZ las hacen útiles en una amplia variedad de aplicaciones:

Monitoreo de Seguridad y Vigilancia

• Grandes Áreas: Permiten supervisar zonas extensas como estacionamientos, sitios industriales, espacios públicos, centros comerciales y almacenes, con la capacidad de enfocar detalles específicos o actividades sospechosas.
• Zonas Críticas: Monitoreo en tiempo real de áreas sensibles en aeropuertos y estaciones de tren, como puertas de embarque, áreas de espera y accesos restringidos.
• Seguridad Perimetral: Vigilancia de cercas, entradas y grandes terrenos.

Producción Audiovisual y Eventos

Las cámaras PTZ, a menudo denominadas "cámaras robóticas" en este contexto, han revolucionado la producción de video debido a su capacidad para ser controladas de forma remota por un operador. Son ideales para:

• Videoconferencias: Los participantes pueden ajustar la vista de la cámara según las necesidades de la reunión, haciendo zoom sobre un orador particular o moviendo la cámara para mostrar toda la sala.
• Transmisión de Eventos en Vivo: Conciertos, juegos deportivos, conferencias, ceremonias o actuaciones, permitiendo capturar diferentes ángulos y vistas del evento sin operadores en escena.
• Estudios de Televisión y Creación de Contenido: Ofrecen posibilidades de filmación únicas, integrándose con software de transmisión como OBS, vMix o Zoom. Facilitan primeros planos increíbles o ángulos inusuales en espacios limitados.
• Eventos Corporativos y Ferias Comerciales: Eliminan problemas de línea de visión y proporcionan cobertura amplia del piso de exhibición, destacando stands, demostraciones de productos u oradores.

Otros Entornos

• Comercios Minoristas: Disuaden robos y permiten observación discreta.
• Edificios de Oficinas: Seguridad perimetral y protección de salas interiores.
• Almacenes: Visibilidad inmejorable sobre enormes superficies y activos importantes.
• Exteriores y Viajes: Vigilan activamente los límites de la propiedad, identifican caras y vehículos; permiten transmitir en directo desde la entrada de casa o puertas del garaje.
• Seguridad Pública y Gestión del Tráfico: Ayudan a optimizar la seguridad en puentes y calles.
• Parques e Instalaciones: Proporcionan conocimiento de la situación en un área amplia.

Ventajas de las Cámaras PTZ

Las cámaras PTZ ofrecen varios beneficios significativos:

• Cobertura Amplia: Su capacidad para rotar, inclinar y hacer zoom permite cubrir grandes áreas con una sola cámara, reduciendo la necesidad de múltiples cámaras fijas.
• Flexibilidad en el Monitoreo: El control remoto permite ajustar el enfoque y el ángulo según se necesite, aumentando el control y la disponibilidad de las imágenes.
• Rastreo de Movimiento: Algunas cámaras PTZ incorporan inteligencia artificial para detectar y rastrear automáticamente objetos o personas en movimiento, facilitando el trabajo de los operadores.
• Conectividad Avanzada: Modelos inalámbricos, IP y PoE permiten la transmisión en vivo y el control remoto desde diversos dispositivos.
• Programación de Recorridos: Posibilidad de realizar movimientos automáticos preestablecidos para supervisar áreas clave de forma cíclica.
• Reducción de Costos Operativos: Al ser operadas de forma remota y poder cubrir amplias zonas, pueden reducir la necesidad de contratar múltiples operadores o equipos de producción.

Desventajas de las Cámaras PTZ

A pesar de sus ventajas, las cámaras PTZ también presentan ciertas limitaciones:

• Costo Elevado: Generalmente, las cámaras PTZ son más caras que las cámaras fijas, aunque su versatilidad puede compensar el gasto inicial.
• Complejidad en la Instalación: Requieren un sistema de control y, en algunos casos, un cableado más complejo que las cámaras fijas.
• Mantenimiento Más Alto: Al ser más sofisticadas y tener partes móviles, pueden necesitar más mantenimiento y ser más susceptibles a fallas mecánicas con el tiempo.
• Vulnerabilidad a Fallas Mecánicas: El movimiento continuo puede llevar a un desgaste mecánico, especialmente en modelos de baja calidad.
• Ángulo de Visión Limitado: Aunque pueden moverse, la cámara solo capturará el punto hacia donde esté orientada en cada momento, dejando "puntos ciegos" o áreas sin cubrir hasta que se rote o ajuste.
• Dependencia de Energía Constante: Requieren una fuente de energía constante y, en caso de cortes, podrían dejar de funcionar a menos que estén conectadas a un sistema de respaldo.

Consideraciones para Elegir la Cámara PTZ Adecuada

Al seleccionar una cámara PTZ, es crucial tener en cuenta varios factores para asegurar la mejor opción para las necesidades específicas:

• Rango de Movimiento: Evaluar la extensión de las funciones de paneo, inclinación y zoom para determinar el área que puede cubrir la cámara.
• Rendimiento en Condiciones de Poca Luz: Elegir una cámara con buen desempeño en baja iluminación o con capacidades infrarrojas para vigilancia nocturna o en entornos oscuros (por ejemplo, sensor CMOS Starvis con iluminación ultrabaja).
• Resolución: Cámaras de mayor resolución (5 MP, 6 MP o 4K) ofrecen imágenes más detalladas, lo cual es vital al usar el zoom.
• Opciones de Control Remoto: Determinar si se prefiere gestionar la cámara desde una computadora, un control remoto dedicado o una aplicación móvil.
• Seguimiento de Movimiento: Considerar modelos con seguimiento automático de objetos o personas si se requiere un monitoreo continuo sin intervención manual.
• Integración con Sistemas Existentes: Asegurarse de que la cámara PTZ sea compatible con el sistema de seguridad o producción audiovisual ya implementado.
• Instalación y Mantenimiento: Evaluar la facilidad de instalación y los costos a largo plazo asociados al mantenimiento.
• Uso en Interiores o Exteriores: Seleccionar cámaras con la clasificación IP adecuada para resistir las condiciones ambientales (ej., IP65, IP66). Las carcasas pueden ser tipo bala (para exteriores, totalmente metálicas), domo (para interiores, diseño elegante) o mini-cámaras (discretas).
• Conectividad: Determinar si la ubicación admite WiFi, telefonía móvil (4G) u otros tipos de conexión inalámbrica. La grabación en la nube puede proporcionar almacenamiento adicional seguro.
• Funciones Adicionales: Zonas de movimiento personalizables, notificaciones de alerta (push, email), audio bidireccional.

Configuración e Instalación Correcta de las Cámaras PTZ

Maximizar la funcionalidad de una cámara PTZ requiere una colocación estratégica y una instalación adecuada:

1. Elección del Punto de Observación: Colocar la cámara a una altura y ángulo óptimos para maximizar la cobertura, asegurándose de que no haya obstáculos (paredes, árboles) que bloqueen el campo de visión. Considerar la iluminación disponible.
2. Protección y Montaje: Si se instala a la intemperie, asegurar la protección contra inclemencias meteorológicas. Montar la cámara de forma segura para evitar problemas durante su movimiento. Los soportes en poste son útiles para colocar la cámara por encima de la multitud.
3. Ajuste Inicial: Una vez montada, ajustar el ángulo y la vista utilizando los controles de paneo, inclinación y zoom. Usar un nivel para asegurar que está recta. Verificar que las esquinas y los ángulos muertos estén cubiertos con distintos niveles de zoom.
4. Conexión: Conectar el adaptador PoE o el transformador y comprobar el funcionamiento de la alimentación. Tender el cableado Ethernet de forma ordenada si se utiliza PoE+. Para almacenamiento local, añadir la cámara al proceso de configuración del NVR.
5. Configuración de Software: Descargar la aplicación de la cámara para acceder a video en directo desde cualquier punto de la red WiFi. Programar vistas predefinidas y configurar recorridos automáticos. Activar correctamente las notificaciones.

Factores Técnicos Adicionales

Zoom Óptico

El zoom óptico es una función crucial que mejora la calidad de la imagen al acercar. Las cámaras PTZ pueden ofrecer zooms ópticos de 12x, 20x y 30x. Por ejemplo, un zoom óptico de 10 aumentos permite el reconocimiento facial a más de 45 metros.

Salidas de Video

Las salidas de video son las conexiones que se utilizan para transmitir video y audio desde la cámara al sistema. Las opciones comunes incluyen:

• SDI (Serial Digital Interface): Ofrece funcionalidad plug-and-play y es popular en producción de video. Estos cables pueden enviar 3G (3 Gb de datos), 6G (6 Gb de datos) e incluso 12G (12 Gb de datos).
• HDMI (High-Definition Multimedia Interface): Es popular por su integración con casi cualquier dispositivo de consumo, es más económico que SDI y funciona a distancias de hasta 15 metros sin degradar la calidad de la señal.
• USB (Universal Serial Bus): Un cable plug-and-play para cámaras PTZ que facilita la conexión con software de transmisión como OBS o Zoom.
• NDI (Network Device Interface): Un protocolo que permite transmitir video de alta calidad sobre redes IP estándar.
• PoE (Power over Ethernet): Permite que un solo cable Ethernet transporte tanto los datos como la energía.

Algunas cámaras PTZ de alta gama incorporan ópticas de calidad de streaming, sensores de imágenes 4K (como el sensor CMOS Starvis de 1/2,8" con iluminación ultrabaja que captura videos en color de alta calidad incluso en condiciones de casi oscuridad a 0,001 lux) y controles de motor suaves y silenciosos. Tecnologías como WiseStream optimizan la transmisión de video 4K nítido sin consumir un ancho de banda excesivo.

Alquiler de Cámaras PTZ para Eventos

Considerar el alquiler de cámaras PTZ para eventos, frente a configuraciones tradicionales con cámaras tripuladas, puede ser una opción ventajosa por diversas razones. Esto permite aprovechar sus beneficios sin la inversión inicial de compra.

Beneficios Clave del Alquiler

• Reducción de Costos: Al ser robóticas y de operación remota, no es necesario contratar operadores de cámara dedicados.
• Mayor Cobertura de Cámara: Con menos cámaras se logra una cobertura de ángulo completa.
• Seguridad Mejorada: Óptimas para escenarios activos, pueden instalarse en lugares de difícil acceso.
• Mayor Dinamismo de Planos: Amplios movimientos de cámara y zooms crean un dinamismo visual que atrae al público.
• Flexibilidad para el Futuro: Una forma asequible de mejorar la calidad de las imágenes a 4K.

Consideraciones para el Alquiler

• Resoluciones de la Cámara: Modelos básicos (1080p HD) vs. opciones de gama alta (4K UHD).
• Rango de Zoom Óptico: Evaluar la variabilidad entre tomas amplias y primeros planos ajustados (algunas lentes PTZ pueden hacer zoom a más de 30x).
• Capacidades Nocturnas/con Poca Luz: Esencial para eventos en condiciones de oscuridad.
• Opciones de Red: Posibilidad de transmitir señales de video a través de redes IP para evitar cableado.
• Soluciones de Monitoreo/Control: Necesidad de una unidad de control de cámara (CCU) intuitiva o software para operar el movimiento remoto.
• Uso en Interiores vs. Exteriores: Alquilar modelos y carcasas diseñados para funcionar de manera confiable en cualquier condición climática si el evento es al aire libre.
